Расчет-онлайн водяных калориферов

На данной странице представлен онлайн-расчет водяных калориферов. В режиме онлайн можно рассчитать следующие данные:
1. необходимую мощность калорифера для приточной установки, в зависимости от объема и температуры нагреваемого воздуха;
2. температуру воздуха на выходе из водяного калорифера, в зависимости от его мощности, объема и температуры воздуха;
3. расход горячей воды, в зависимости от подобранной мощности калорифера и используемого графика теплоносителя.

Калькулятор расчета калорифера
Расчет водяного калорифера онлайн калькулятор
Онлайн расчет водяного воздухонагревателя

Онлайн-расчет мощности водяного калорифера

Расход тепла водяным калорифером на подогрев приточного воздуха. В поля калькулятора вносятся показатели: объем нагнетаемого вентилятором холодного воздуха, температура входящего в калорифер воздуха, необходимая температура на выходе из калорифера. По результатам онлайн-расчета показывается требуемая мощность водяного калорифера для соблюдения заданных условий.

1 поле. Объем проходящего через калорифер приточного воздуха, м³/ч
2 поле. Температура воздуха на входе в водяной калорифер, °С
3 поле. Необходимая температура воздуха на выходе из калорифера, °С
4 поле (результат). Требуемая тепловая мощность водяного калорифера, кВт

Онлайн-подбор водяного калорифера

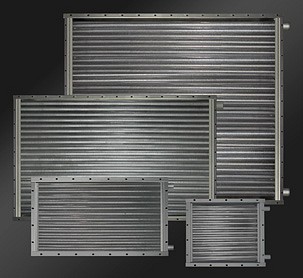

Онлайн-подбор водяного калорифера по объему нагреваемого воздуха и тепловой мощности. Ниже выложена таблица с номенклатурой водяных биметаллических оребренных калориферов производства ЗАО Т.С.Т., по которой подбирается подходящий для ваших данных водовоздушный воздухонагреватель. Изначально ориентируясь на показатели производительности по воздуху в час, можно выбрать водяной калорифер приточной установки для наиболее распространенных тепловых режимов. Кликнув мышкой по названию воздухоподогревателя, Вы перейдете на страницу с подробными теплотехническими параметрами и рабочими расчетами на разные температурные режимы данного водяного калорифера.

Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КСк 2-1-02 ХЛ3 1500 - 2500 -15 / +20 20 - 34
КСк 3-1-02 ХЛ3 -20 / +20 24 - 39
КСк 4-1-02 ХЛ3 -20 / +25 27 - 44
КФБ-2 А3 УХЛ3 м -25 / +20 27 - 45
КФБ-2 А4 УХЛ3 м -30 / +20 31 - 51
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КСк 2-2-02 ХЛ3 2000 - 3500 -15 / +20 27 - 47
КСк 3-2-02 ХЛ3 -20 / +20 31 - 55
КСк 4-2-02 ХЛ3 -20 / +25 35 - 62
КСк 2-6-02 ХЛ3 -18 / +20 30 - 52
КСк 3-6-02 ХЛ3 -22 / +25 37 - 65
КСк 4-6-02 ХЛ3 -25 / +28 42 - 74
КФБ-3 А3 УХЛ3 м -25 / +18 34 - 60
КФБ-3 А4 УХЛ3 м -27 / +28 44 - 78
ТВВ 306 ХЛ3 -28 / +18 37 - 65
ТВВ 406 ХЛ3 -35 / +20 46 - 80
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КСк 2-3-02 ХЛ3 2500 - 4000 -15 / +20 34 - 54
КСк 3-3-02 ХЛ3 -20 / +20 39 - 63
КСк 4-3-02 ХЛ3 -20 / +25 44 - 71
КСк 2-7-02 ХЛ3 -18 / +20 37 - 59
КСк 3-7-02 ХЛ3 -22 / +25 47 - 75
КСк 4-7-02 ХЛ3 -25 / +28 53 - 85
КФБ-4 А3 УХЛ3 м -25 / +18 43 - 69
КФБ-4 А4 УХЛ3 м -27 / +28 56 - 89
ТВВ 307 ХЛ3 -28 / +18 47 - 75
ТВВ 407 ХЛ3 -35 / +20 57 - 92
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КСк 2-4-02 ХЛ3 3500 - 5000 -15 / +20 47 - 67
КСк 3-4-02 ХЛ3 -20 / +20 55 - 79
КСк 4-4-02 ХЛ3 -20 / +25 62 - 88
КСк 2-8-02 ХЛ3 -18 / +20 52 - 74
КСк 3-8-02 ХЛ3 -22 / +25 65 - 93
КСк 4-8-02 ХЛ3 -25 / +28 74 - 106
КФБ-5 А3 УХЛ3 м -25 / +18 60 - 86
КФБ-5 А4 УХЛ3 м -27 / +28 78 - 111
ТВВ 308 ХЛ3 -28 / +18 65 - 93
ТВВ 408 ХЛ3 -35 / +20 80 - 115
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КСк 2-5-02 ХЛ3 4000 - 5500 -15 / +20 54 - 74
КСк 3-5-02 ХЛ3 -20 / +20 63 - 87
КСк 4-5-02 ХЛ3 -20 / +25 71 - 97
КСк 2-9-02 ХЛ3 -18 / +20 59 - 81
КСк 3-9-02 ХЛ3 -22 / +25 74 - 102
КСк 4-9-02 ХЛ3 -25 / +28 85 - 117
КФБ-6 А3 УХЛ3 м -25 / +18 69 - 95
КФБ-6 А4 УХЛ3 м -27 / +28 89 - 122
ТВВ 309 ХЛ3 -28 / +18 75 - 103
ТВВ 409 ХЛ3 -35 / +20 92 - 126
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КСк 2-10-02 ХЛ3 5000 - 7000 -15 / +20 67 - 94
КСк 3-10-02 ХЛ3 -20 / +23 85 - 118
КСк 4-10-02 ХЛ3 -23 / +28 101 - 142
КФБ-7 А3 УХЛ3 м -25 / +22 94 - 132
КФБ-7 А4 УХЛ3 м -27 / +30 115 - 161
ТВВ 310 ХЛ3 -28 / +18 93 - 131
ТВВ 410 ХЛ3 -35 / +22 119 - 167
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КФБ-8 А3 УХЛ3 м 7000 - 9000 -28 / +18 131 - 168
КФБ-8 А4 УХЛ3 м -35 / +22 167 - 214
КФБ-9 А3 УХЛ3 м 9000 - 11000 -28 / +18 168 - 205
КФБ-9 А4 УХЛ3 м -35 / +22 214 - 262
КФБ-10 А3 УХЛ3 м 10000 - 12000 -28 / +18 187 - 224
КФБ-10 А4 УХЛ3 м -35 / +22 238 - 286
КФБ-11 А3 УХЛ3 м 12000 - 14000 -28 / +18 224 - 261
КФБ-11 А4 УХЛ3 м -35 / +22 286 - 334
КФБ-12 А3 УХЛ3 м 13000 - 15000 -28 / +18 243 - 280
КФБ-12 А4 УХЛ3 м -35 / +22 310 - 357
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КСк 2-11-02 ХЛ3 15000 - 18000 -15 / +20 202 - 242
КСк 3-11-02 ХЛ3 -20 / +23 254 - 304
КСк 4-11-02 ХЛ3 -23 / +28 304 - 365
КФБ-13 А3 УХЛ3 м -25 / +20 271 - 325
КФБ-13 А4 УХЛ3 м -27 / +28 333 - 400
ТВВ 311 ХЛ3 -28 / +18 280 - 336
ТВВ 411 ХЛ3 -35 / +22 357 - 429
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КФБ-14 А3 УХЛ3 м 18000 - 20000 -28 / +18 336 - 374
КФБ-14 А4 УХЛ3 м -35 / +22 428 - 476
КСк 2-12-02 ХЛ3 20000 - 25000 -15 / +20 270 - 337
КСк 3-12-02 ХЛ3 -20 / +23 338 - 422
КСк 4-12-02 ХЛ3 -25 / +28 425 - 531
ТВВ 312 ХЛ3 -30 / +18 392 - 491
ТВВ 412 ХЛ3 -35 / +25 501 - 626

Онлайн-расчет температуры воздуха на выходе из водяного калорифера

В поля калькулятора вносятся показатели: объем нагреваемого воздуха, температура воздуха на входе в калорифер, мощность подобранного воздухонагревателя. По результатам онлайн-расчета представлена температура выходящего нагретого воздуха.

1 поле. Объем проходящего через калорифер приточного воздуха, м³/ч
2 поле. Температура воздуха на входе в водяной калорифер, °С
3 поле. Тепловая мощность подобранного воздухонагревателя, кВт
4 поле (результат). Температура воздуха на выходе из калорифера, °С

Онлайн-расчет расхода теплоносителя калорифером

Расход воды в зависимости от температурного графика теплоносителя и мощности воздухонагревателя. В поля онлайн-калькулятора расчета калорифера вносятся показатели: мощность подобранного калорифера, температура входящего теплоносителя (прямоток), температура теплоносителя на выходе из калорифера (обратная магистраль). По результатам онлайн-расчета выводится необходимое количество теплоносителя в час для соблюдения заложенных условий.

1 поле. Производительность по теплу (мощность) водяного калорифера, кВт
2 поле. Температура теплоносителя на подаче в воздухонагреватель, °С
3 поле. Температура теплоносителя на выходе из воздухонагревателя, °С
4 поле (результат). Расход теплоносителя калорифером при данном температурном графике, кг/час

Калькуляторы онлайн-расчета водяных калориферов служат для предварительного подбора воздухонагревателей. Подробный пошаговый расчет и подбор водовоздушных калориферов представлен на странице сайта: Калориферы КСк. Расчет и подбор.
