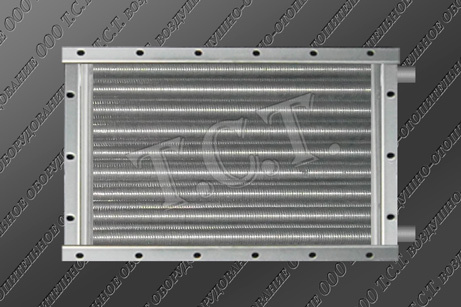

Калорифер КСк 3-2
Производство и сфера применения водяного калорифера КСк 3-2
Калорифер КСк 3-2 водяной предназначен для нагрева воздуха в системах вентиляции, воздушного отопления и кондиционирования воздуха. Воздухонагреватели эксплуатируются в составе калориферных установок и индивидуальных приточных камер. Производство калориферов КСк 3-2-02 ХЛ3 осуществляется согласно ТУ 4863-002-55613706-02. Климатическое размещение по ГОСТ 15150 в условиях умеренного и холодного климата категории 3. Сфера применения водяного калорифера КСк 3-2: торговые павильоны, гаражи, спортивные залы, комплексы различного назначения, промышленные здания и т. д.
Конструкция и технические характеристики калорифера КСк 3-2
Калорифер КСк 3-2 – поверхностный нагреватель рекуперативного типа, конструктивно состоящий из жесткого сварного корпуса с гидравлическим трактом и нагревательными элементами. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм (ГОСТ 10704-91) или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения номинальным диаметром 39 мм. Нагрев холодного воздушного потока осуществляется при его взаимодействии с оребренной поверхностью трубок во время прохождения через сечение калорифера.
Теплоноситель – горячая (перегретая) вода. Три ряда теплоотдающих элементов с шахматной расстановкой. Количество ходов по теплоносителю – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 3-2-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 2500 | 50 | 12.5 | 32 |
Тепловая мощность - 50 кВт. Производительность по воздуху - 2500 м³/ч. Площадь поверхности теплообмена – 12.5 м². Вес (масса) калорифера (не более) - 32 кг. Емкость (объем) воздухонагревателя КСк 3-2 – 3.5 литра. Габариты по контуру - 727 х 450 х 180 мм. Количество теплопередающих трубок – 26 шт. Длина каждой металлической трубки – 669 мм. Длина алюминиевого накатного оребрения трубки – 629 мм. Диаметр патрубка – 32 мм.

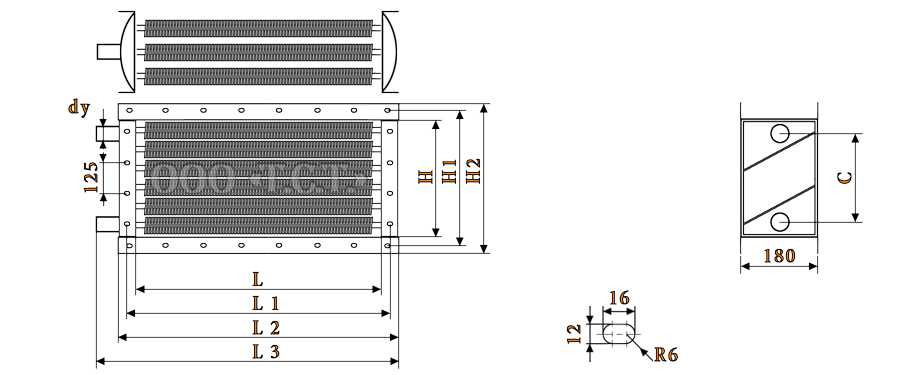

Габаритные и присоединительные размеры калорифера КСк 3-2
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-2, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 655 | 703 | 727 | 775 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры водяного воздухонагревателя КСк 3 2: L - 655 мм (длина трубок до решеток - внутренняя длина теплообменника), L1 - 703 мм (расстояние между монтажными отверстиями), L2 - 727 мм (полная длина воздушного нагревателя - без патрубков), L3 - 775 мм (полная длина отопительного прибора КС к 3 2 - с патрубками), H - 378 мм (внутренняя ширина нагревателя), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина водяного теплообменника), С - 305 мм (расстояние между патрубками - по центру).
Расчетные рабочие параметры водяного калорифера типа КСк 3-2
| Технические данные калорифера КСк 3-2 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 3 | 0.655 | 0.244 | 12.5 | 0.00164 | 0.00101 | 0.00086 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 2 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1500 до 5000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,68 | 3,82 | 3,97 | 4,13 | 5,89 | 6,11 | 6,35 | 6,62 | 7,36 | 7,64 | 7,94 | 8,27 |
| Аэродинамическое сопротивление, Па | 66 | 70 | 76 | 81 | 156 | 167 | 179 | 193 | 234 | 251 | 269 | 290 |
| t воздуха на выходе из воздухонагревателя, °С | 41 | 36 | 30 | 24 | 35 | 29 | 22 | 16 | 32 | 25 | 19 | 13 |
| Расход теплоносителя, м³/ч | 0,4 | 0,5 | 0,6 | 0,7 | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,6 | 0,7 | 0,4 | 0,6 | 0,8 | 1,0 |
| Коэффициент теплопередачи, Вт/(м+?*град) | 37,4 | 38,9 | 40,4 | 42,0 | 48,3 | 50,3 | 52,2 | 54,2 | 54,6 | 56,7 | 58,9 | 61,2 |
| Скорость теплоносителя в калорифере КСк 3-2, м/сек | 0,14 | 0,16 | 0,18 | 0,21 | 0,19 | 0,22 | 0,25 | 0,28 | 0,22 | 0,25 | 0,29 | 0,33 |
| Производительность по теплу, кВт | 38 | 44 | 50 | 56 | 52 | 59 | 67 | 75 | 59 | 68 | 77 | 87 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,68 | 3,82 | 3,97 | 4,13 | 5,15 | 5,35 | 5,56 | 5,79 | 6,62 | 6,88 | 7,15 | 7,44 |
| Аэродинамическое сопротивление, Па | 66 | 70 | 76 | 81 | 122 | 131 | 140 | 151 | 193 | 207 | 222 | 239 |
| t воздуха на выходе из теплообменника, °С | 39 | 34 | 28 | 22 | 35 | 29 | 23 | 17 | 32 | 26 | 19 | 13 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,6 | 0,8 | 1,0 | 0,6 | 0,8 | 1,1 | 1,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,8 | 40,4 | 42,0 | 43,6 | 46,6 | 48,5 | 50,5 | 52,4 | 53,5 | 55,6 | 57,9 | 60,1 |
| Скорость теплоносителя, м/сек | 0,18 | 0,20 | 0,23 | 0,26 | 0,22 | 0,25 | 0,29 | 0,33 | 0,26 | 0,30 | 0,34 | 0,39 |
| Производительность по теплу калорифера КСк 3-2, кВт | 36 | 42 | 48 | 54 | 45 | 52 | 59 | 67 | 53 | 61 | 70 | 79 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,68 | 3,82 | 3,97 | 4,13 | 4,71 | 4,89 | 5,08 | 5,29 | 5,89 | 6,11 | 6,35 | 6,62 |
| Аэродинамическое сопротивление, Па | 66 | 70 | 76 | 81 | 103 | 111 | 119 | 128 | 156 | 167 | 179 | 193 |
| t воздуха на выходе из воздухоподогревателя, °С | 38 | 33 | 27 | 21 | 35 | 29 | 23 | 17 | 32 | 26 | 20 | 14 |
| Расход теплоносителя в калорифере КСк 3-2, м³/ч | 0,7 | 0,8 | 0,9 | 1,1 | 0,8 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,8 | 1,1 | 0,7 | 0,9 | 1,2 | 1,5 | 0,9 | 1,2 | 1,6 | 2,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,4 | 42,1 | 43,8 | 45,5 | 46,2 | 48,2 | 50,1 | 52,1 | 52,2 | 54,4 | 56,6 | 58,8 |
| Скорость теплоносителя, м/сек | 0,22 | 0,26 | 0,30 | 0,34 | 0,26 | 0,31 | 0,35 | 0,40 | 0,31 | 0,36 | 0,41 | 0,46 |
| Тепловой поток, кВт | 35 | 41 | 47 | 53 | 41 | 48 | 55 | 62 | 48 | 55 | 63 | 72 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2300 | 3000 | 3800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,38 | 3,51 | 3,65 | 3,80 | 4,42 | 4,58 | 4,77 | 4,96 | 5,59 | 5,81 | 6,04 | 6,28 |
| Аэродинамическое сопротивление КСк 3-2, Па | 57 | 61 | 65 | 70 | 92 | 98 | 106 | 114 | 142 | 152 | 163 | 175 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 28 | 22 | 35 | 29 | 24 | 18 | 32 | 26 | 20 | 14 |
| Расход горячей воды, м³/ч | 0,8 | 1,0 | 1,1 | 1,3 | 1,0 | 1,2 | 1,3 | 1,5 | 1,2 | 1,3 | 1,5 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,9 | 1,2 | 1,6 | 1,0 | 1,3 | 1,8 | 2,3 | 1,3 | 1,8 | 2,4 | 3,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,0 | 41,8 | 43,5 | 45,2 | 46,3 | 48,3 | 50,3 | 52,3 | 52,7 | 55,0 | 57,2 | 59,6 |
| Скорость теплоносителя в трубках, м/сек | 0,27 | 0,31 | 0,36 | 0,41 | 0,32 | 0,37 | 0,43 | 0,49 | 0,37 | 0,43 | 0,50 | 0,57 |
| Тепловая мощность, кВт | 33 | 38 | 44 | 50 | 39 | 45 | 52 | 59 | 45 | 53 | 61 | 69 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2300 | 3000 | 3800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,38 | 3,51 | 3,65 | 3,80 | 4,42 | 4,58 | 4,77 | 4,96 | 5,59 | 5,81 | 6,04 | 6,28 |
| Аэродинамическое сопротивление, Па | 57 | 61 | 65 | 70 | 92 | 98 | 106 | 114 | 142 | 152 | 163 | 175 |
| t воздуха на выходе из теплообменника, °С | 38 | 33 | 28 | 22 | 35 | 29 | 24 | 18 | 32 | 26 | 20 | 14 |
| Расход теплоносителя калорифером КСк 3-2, м³/ч | 1,2 | 1,3 | 1,5 | 1,8 | 1,4 | 1,6 | 1,8 | 2,1 | 1,6 | 1,9 | 2,1 | 2,4 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,8 | 2,4 | 3,1 | 1,8 | 2,6 | 3,4 | 4,5 | 2,5 | 3,5 | 4,7 | 6,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,2 | 44,1 | 45,9 | 47,8 | 48,9 | 51,0 | 53,1 | 55,3 | 55,6 | 58,1 | 60,5 | 63,0 |
| Скорость теплоносителя, м/сек | 0,37 | 0,43 | 0,50 | 0,57 | 0,44 | 0,51 | 0,59 | 0,68 | 0,51 | 0,60 | 0,69 | 0,80 |
| Производительность по теплу, кВт | 32 | 38 | 43 | 50 | 38 | 45 | 52 | 59 | 45 | 52 | 61 | 69 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-2 воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,68 | 3,82 | 3,97 | 4,13 | 4,71 | 4,89 | 5,08 | 5,29 | 5,89 | 6,11 | 6,35 | 6,48 |
| Аэродинамические потери, Па | 66 | 70 | 76 | 81 | 103 | 111 | 119 | 128 | 156 | 167 | 179 | 186 |
| Температура выходящего нагретого воздуха, °С | 32 | 27 | 21 | 16 | 30 | 24 | 18 | 13 | 27 | 21 | 16 | 13 |
| Объем используемого теплоносителя, м³/ч | 0,8 | 0,9 | 1,1 | 1,2 | 0,9 | 1,1 | 1,2 | 1,4 | 1,0 | 1,2 | 1,4 | 1,5 |
| Гидравлические потери, кПа | 0,5 | 0,8 | 1,1 | 1,4 | 0,8 | 1,1 | 1,5 | 2,0 | 1,0 | 1,5 | 2,0 | 2,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,9 | 42,7 | 44,6 | 46,4 | 46,8 | 48,9 | 51,0 | 53,2 | 52,8 | 55,2 | 57,7 | 58,9 |
| Скорость теплоносителя, м/сек | 0,24 | 0,29 | 0,33 | 0,38 | 0,28 | 0,34 | 0,39 | 0,45 | 0,33 | 0,39 | 0,46 | 0,49 |
| Тепловая мощность воздухонагревателя, кВт | 30 | 35 | 41 | 47 | 35 | 41 | 48 | 56 | 40 | 48 | 56 | 60 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 3,68 | 3,82 | 3,97 | 4,13 | 4,42 | 4,58 | 4,77 | 4,96 | 5,15 | 5,35 | 5,56 | 5,79 |
| Воздушное сопротивление калорифера КСк 3 2, Па | 66 | 70 | 76 | 81 | 92 | 98 | 106 | 114 | 122 | 131 | 140 | 151 |
| t нагретого воздуха на выходе из теплообменника, °С | 34 | 29 | 24 | 19 | 32 | 27 | 21 | 16 | 31 | 25 | 19 | 14 |
| Расход теплоносителя, м³/ч | 1,1 | 1,3 | 1,5 | 1,8 | 1,3 | 1,5 | 1,7 | 2,0 | 1,4 | 1,6 | 1,9 | 2,2 |
| Сопротивление по воде, кПа | 1,2 | 1,7 | 2,4 | 3,1 | 1,6 | 2,2 | 3,0 | 4,0 | 2,0 | 2,7 | 3,7 | 4,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,6 | 45,6 | 47,6 | 49,6 | 48,2 | 50,4 | 52,6 | 54,8 | 52,5 | 54,8 | 57,2 | 59,6 |
| Скорость теплоносителя в трубках, м/сек | 0,36 | 0,42 | 0,49 | 0,57 | 0,41 | 0,48 | 0,56 | 0,64 | 0,45 | 0,53 | 0,62 | 0,71 |
| Производительность по теплу, кВт | 32 | 37 | 43 | 50 | 36 | 42 | 49 | 56 | 39 | 47 | 54 | 62 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2500 | 3200 | 3700 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,68 | 3,82 | 3,97 | 4,13 | 4,71 | 4,89 | 5,08 | 5,19 | 5,45 | 5,65 | 5,76 | 5,88 |
| Воздушное сопротивление, Па | 66 | 70 | 76 | 81 | 103 | 111 | 119 | 123 | 135 | 145 | 150 | 155 |
| Температура воздуха на выходе из КСк 3-2, °С | 30 | 24 | 19 | 14 | 27 | 22 | 16 | 13 | 26 | 20 | 17 | 14 |
| Объем потребляемого теплоносителя, м³/ч | 0,7 | 0,8 | 1,0 | 1,2 | 0,8 | 1,0 | 1,2 | 1,3 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлические потери калорифера КСк 3-2, кПа | 0,4 | 0,7 | 0,9 | 1,3 | 0,6 | 0,9 | 1,3 | 1,5 | 0,8 | 1,1 | 1,3 | 1,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,3 | 42,2 | 44,1 | 46,0 | 46,1 | 48,3 | 50,5 | 51,5 | 49,9 | 52,3 | 53,5 | 54,6 |
| Скорость теплоносителя, м/сек | 0,22 | 0,27 | 0,31 | 0,36 | 0,26 | 0,31 | 0,37 | 0,40 | 0,29 | 0,34 | 0,37 | 0,40 |
| Тепловая производительность, кВт | 27 | 33 | 39 | 45 | 32 | 39 | 45 | 49 | 35 | 42 | 46 | 50 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,94 | 3,06 | 3,18 | 3,31 | 3,68 | 3,82 | 3,97 | 4,13 | 4,42 | 4,58 | 4,77 | 4,96 |
| Аэродинамическое сопротивление, Па | 44 | 47 | 50 | 54 | 66 | 70 | 76 | 81 | 92 | 98 | 106 | 114 |
| t воздуха на выходе из воздухоподогревателя, °С | 34 | 29 | 24 | 19 | 32 | 26 | 21 | 16 | 30 | 24 | 19 | 14 |
| Расход теплоносителя, м³/ч | 1,1 | 1,3 | 1,6 | 1,8 | 1,3 | 1,5 | 1,8 | 2,1 | 1,5 | 1,7 | 2,0 | 2,3 |
| Гидравлическое сопротивление, кПа | 1,2 | 1,7 | 2,4 | 3,2 | 1,7 | 2,3 | 3,3 | 4,4 | 2,1 | 3,0 | 4,2 | 5,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,5 | 41,3 | 43,2 | 45,1 | 44,6 | 46,7 | 48,9 | 51,0 | 49,3 | 51,6 | 54,0 | 56,3 |
| Скорость теплоносителя в калорифере КСк 3-2, м/сек | 0,35 | 0,42 | 0,50 | 0,58 | 0,41 | 0,49 | 0,58 | 0,67 | 0,46 | 0,56 | 0,66 | 0,76 |
| Тепловая мощность воздухонагревателя, кВт | 25 | 30 | 35 | 41 | 29 | 35 | 41 | 47 | 33 | 39 | 46 | 54 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 2200 | 2700 | 3300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,24 | 3,36 | 3,49 | 3,64 | 3,98 | 4,13 | 4,29 | 4,38 | 4,86 | 5,04 | 5,14 | 5,24 |
| Сопротивление по воздуху, Па | 52 | 56 | 60 | 64 | 76 | 81 | 87 | 90 | 109 | 117 | 121 | 126 |
| t воздуха на выходе из калорифера КСк 3-2, °С | 28 | 23 | 18 | 13 | 26 | 21 | 15 | 13 | 24 | 19 | 16 | 13 |
| Объем теплоносителя для нагрева, м³/ч | 0,7 | 0,8 | 1,0 | 1,2 | 0,8 | 1,0 | 1,1 | 1,2 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,9 | 1,3 | 0,5 | 0,8 | 1,2 | 1,4 | 0,7 | 1,1 | 1,3 | 1,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,8 | 39,7 | 41,6 | 43,5 | 42,3 | 44,5 | 46,6 | 47,6 | 47,3 | 49,6 | 50,8 | 52,0 |
| Скорость горячей воды в трубках, м/сек | 0,21 | 0,26 | 0,31 | 0,36 | 0,24 | 0,30 | 0,35 | 0,38 | 0,28 | 0,34 | 0,37 | 0,41 |
| Тепловая производительность, кВт | 23 | 28 | 33 | 39 | 26 | 32 | 38 | 41 | 30 | 36 | 40 | 43 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,94 | 3,06 | 3,18 | 3,31 | 3,68 | 3,82 | 3,97 | 4,13 | 4,42 | 4,58 | 4,77 | 4,96 |
| Аэродинамическое сопротивление, Па | 44 | 47 | 50 | 54 | 66 | 70 | 76 | 81 | 92 | 98 | 106 | 114 |
| t воздуха на выходе из калорифера КСк 3-2, °С | 31 | 26 | 22 | 17 | 29 | 24 | 19 | 14 | 27 | 22 | 17 | 12 |
| Расход теплоносителя, м³/ч | 1,4 | 1,6 | 1,9 | 2,3 | 1,6 | 1,9 | 2,3 | 2,6 | 1,8 | 2,1 | 2,5 | 3,0 |
| Сопротивление по воде, кПа | 1,8 | 2,6 | 3,7 | 5,1 | 2,4 | 3,6 | 5,1 | 7,0 | 3,1 | 4,6 | 6,5 | 8,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,7 | 42,8 | 44,8 | 46,8 | 46,1 | 48,4 | 50,7 | 53,0 | 50,9 | 53,5 | 56,1 | 58,6 |
| Скорость теплоносителя в трубках, м/сек | 0,43 | 0,52 | 0,62 | 0,73 | 0,50 | 0,61 | 0,72 | 0,85 | 0,56 | 0,69 | 0,82 | 0,96 |
| Тепловой поток, кВт | 23 | 28 | 33 | 39 | 27 | 32 | 39 | 50 | 30 | 37 | 44 | 51 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,21 | 2,29 | 2,38 | 2,48 | 2,94 | 3,06 | 3,18 | 3,24 | 3,68 | 3,82 | 3,89 | 3,97 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 30 | 32 | 44 | 47 | 50 | 52 | 66 | 70 | 73 | 76 |
| Температура выходящего воздуха, °С | 28 | 24 | 20 | 15 | 26 | 21 | 16 | 14 | 24 | 19 | 16 | 14 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,9 | 1,0 | 0,7 | 0,8 | 1,0 | 1,1 | 0,8 | 1,0 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,6 | 0,9 | 0,4 | 0,6 | 1,0 | 1,2 | 0,6 | 0,9 | 1,1 | 1,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 31,0 | 32,6 | 34,2 | 35,8 | 36,3 | 38,2 | 40,1 | 41,1 | 41,0 | 43,2 | 44,3 | 45,4 |
| Скорость теплоносителя, м/сек | 0,17 | 0,22 | 0,26 | 0,31 | 0,21 | 0,26 | 0,32 | 0,35 | 0,25 | 0,31 | 0,34 | 0,37 |
| Тепловая мощность калорифера КСк 3-2, кВт | 16 | 19 | 23 | 28 | 19 | 24 | 29 | 31 | 22 | 27 | 30 | 33 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-2. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-2. Расчет для температурных значений ниже -30 градусов произведен с трехрядными воздухоподогревателями для северных районов: Калориферы ТВВ.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 2
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-2 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
