Калориферы КП паровые

Производство и назначение калориферов КП

Калориферы паровые КП производства ООО Т.С.Т. – поверхностные паровоздушные теплообменники для холодного климата, с увеличенным сечением несущих трубок, предназначенные для нагрева внешнего, смешанного или рециркуляционного воздуха в системах кондиционирования, вентиляции, воздушного отопления и сушильных камерах. В качестве теплоносителя выступает сухой насыщенный (перегретый) пар с температурой не более 190°С и давлением до 1.2 МПа.

В практике применения калориферов КП, можно отметить, их компоновку в камеры по сушке древесины и пиломатериалов, работы в качестве охладителя высокотемпературных масел. На предприятия по переработке сельхозпродукции паровые калориферы модели КП 412 поставляются для подогрева воздуха, подаваемого в зерноочистительно-сушильные комплексы. Для обеспечения достаточной производительности по воздуху 100000 – 400000 м3/час и тепловой мощности воздухонагреватели компонуются в блоки.

Производство калориферов КП осуществляется согласно ТУ 4863-002-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого парового воздухонагревателя на герметичность и прочность.

Производство паровых калориферов
Паровой калорифер для сушильных камер

Конструкция калориферов КП

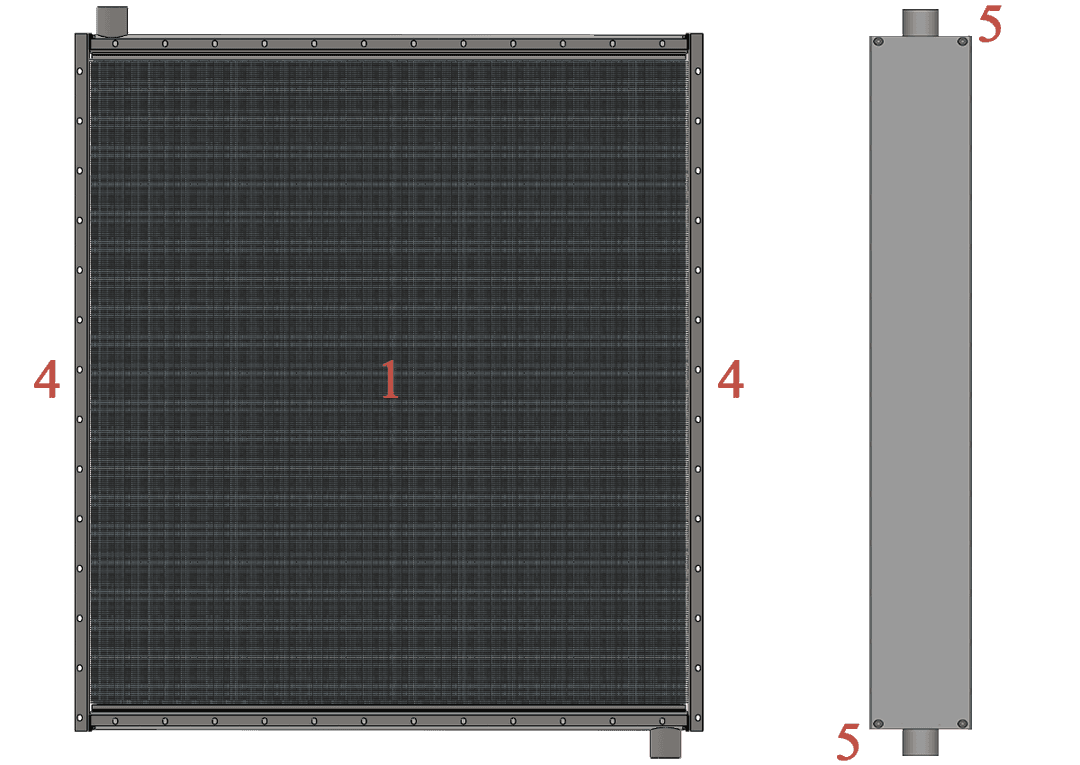

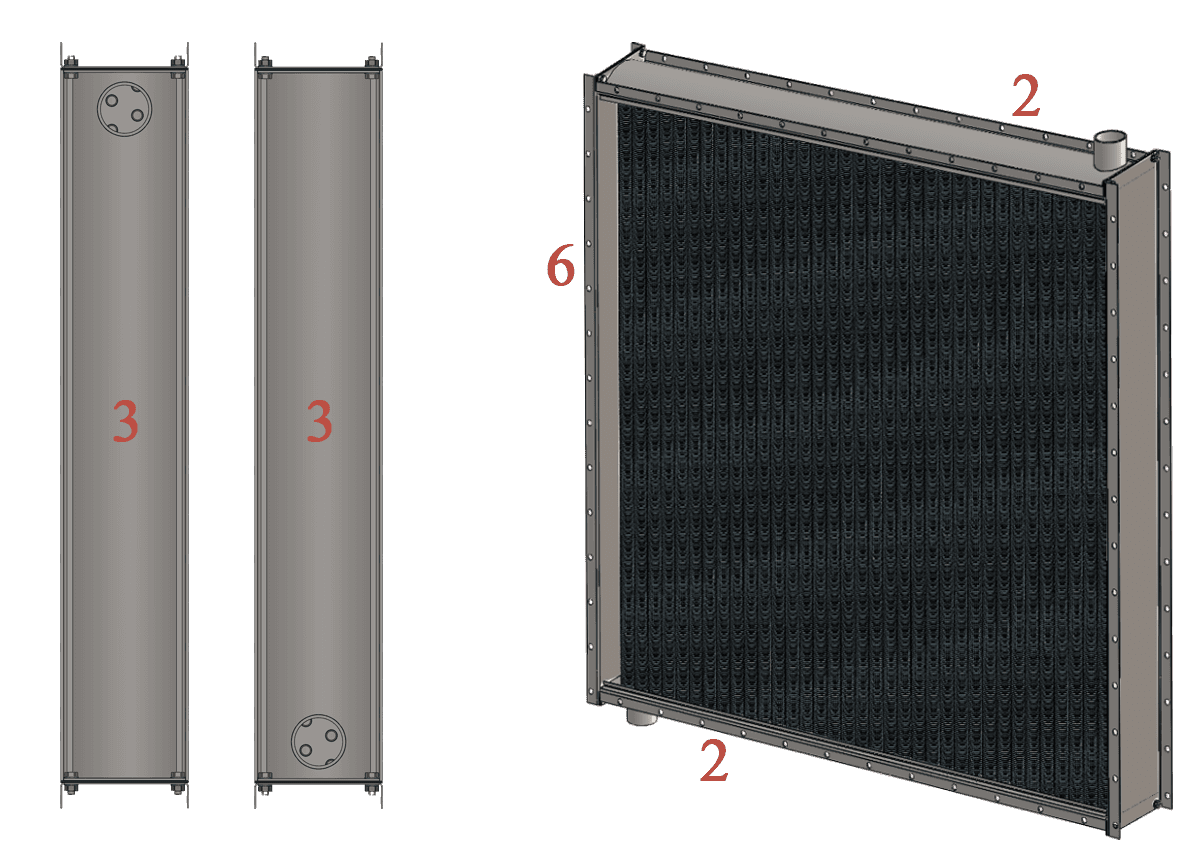

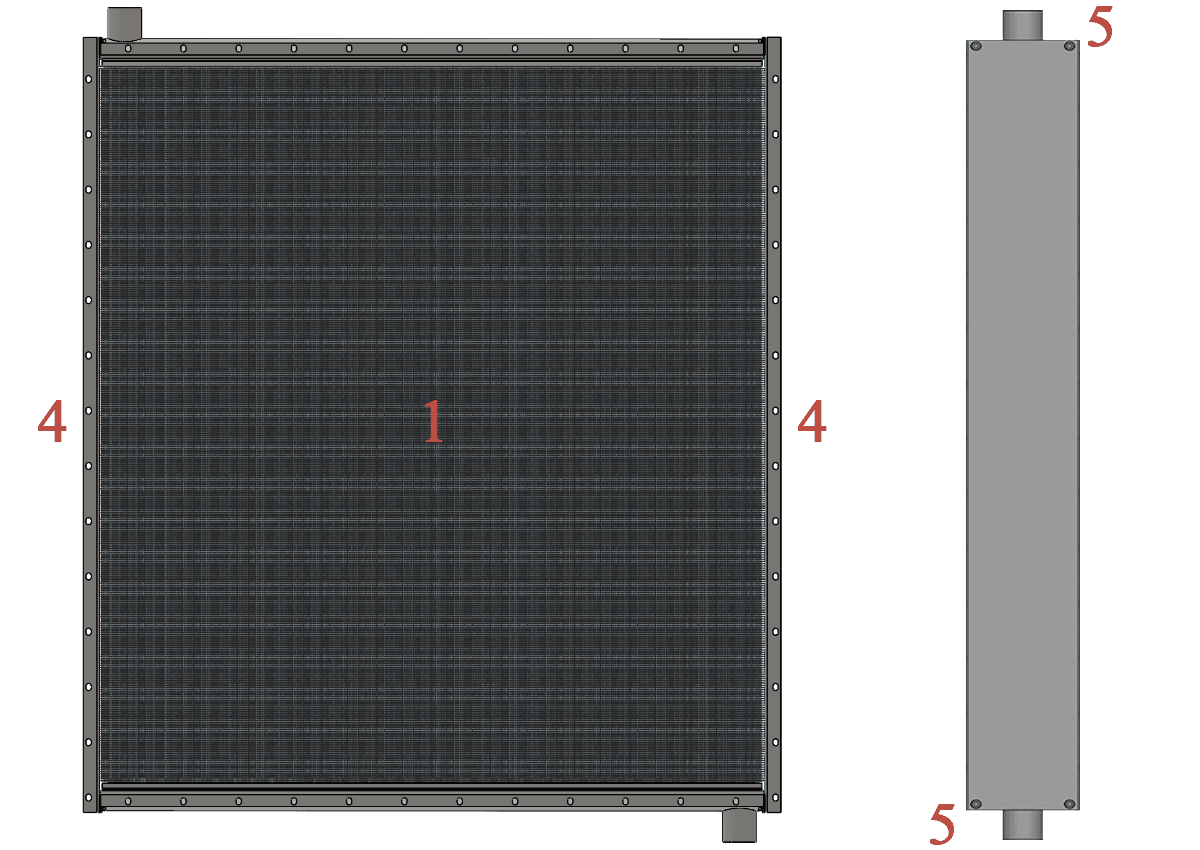

Конструктивно калорифер КП представляет собой металлический модуль прямоугольной формы, включающий в себя группу теплопередающих элементов (1), расположенных несколькими рядами в шахматной компоновке относительно направления воздушного потока. Монолитность каркаса обеспечивается двумя трубными решетками (2), изготовленными из листовой стали толщиной 4 мм и распределительно-сборными коллекторами (3), которые, в отличие от водяных моделей, изготавливаются без разделительных сегментов.

Жесткость и прочностность конструкции гарантируется сварным соединением, связывающим воедино все элементы пароконденсатного тракта одноходового воздухонагревателя КП. Съемные боковые щитки (4) крепятся с помощью болтового соединения к торцам трубных решеток. При правильном монтаже парового калорифера коллекторные крышки занимают верхнее и нижнее положение. Для подачи пара и отвода конденсата используются патрубки (5), монтируемые в каждый из коллекторов. Для соединения парового калорифера КП со смежным оборудованием вентиляционно-отопительной системы, по периметру решеток и щитков пробиваются монтажные отверстия (6).

Паровоздушные биметаллические калориферы КП эксплуатируются с вертикальным расположением теплообменных элементов, которые могут быть изготовлены в двух вариантах: на базе стальных электросварных прямошовных по ГОСТ 10704 или цельнотянутых бесшовных по ГОСТ 8734 несущих трубок диаметром 22х1.5 мм и алюминиевого спирально-накатного оребрения номинальным диаметром 41 мм. Увеличенная, по сравнению с другими моделями паровых калориферов, площадь сечения для прохода теплоносителя, снижает возможность зарастания внутренних полостей трубок грязью и накипью и способствует более длительному сохранению эксплуатационных характеристик воздухонагревателя.

Технические характеристики калориферов КП

Калориферы паровые серии КП изготавливаются в двух вариантах: КП 3 – трехрядная модель и КП 4 – четырехрядный теплообменник. Увеличение количества рядов предполагает собой нагрев входящего воздуха на большую разницу температур.

Паровые воздухонагреватели любой рядности состоят из семи типоразмеров, каждому из которых присваивается свой порядковый номер. Калориферы одного номера КП3 и КП4 имеют одинаковые ширину и высоту, а также производительность по воздуху, но разную тепловую мощность. Диапазон производительности по воздуху и теплу, в зависимости от модели и номера парового калорифера серии КП, варьируется от 2500 до 25000 м3/час, от 70 до 720 кВт.

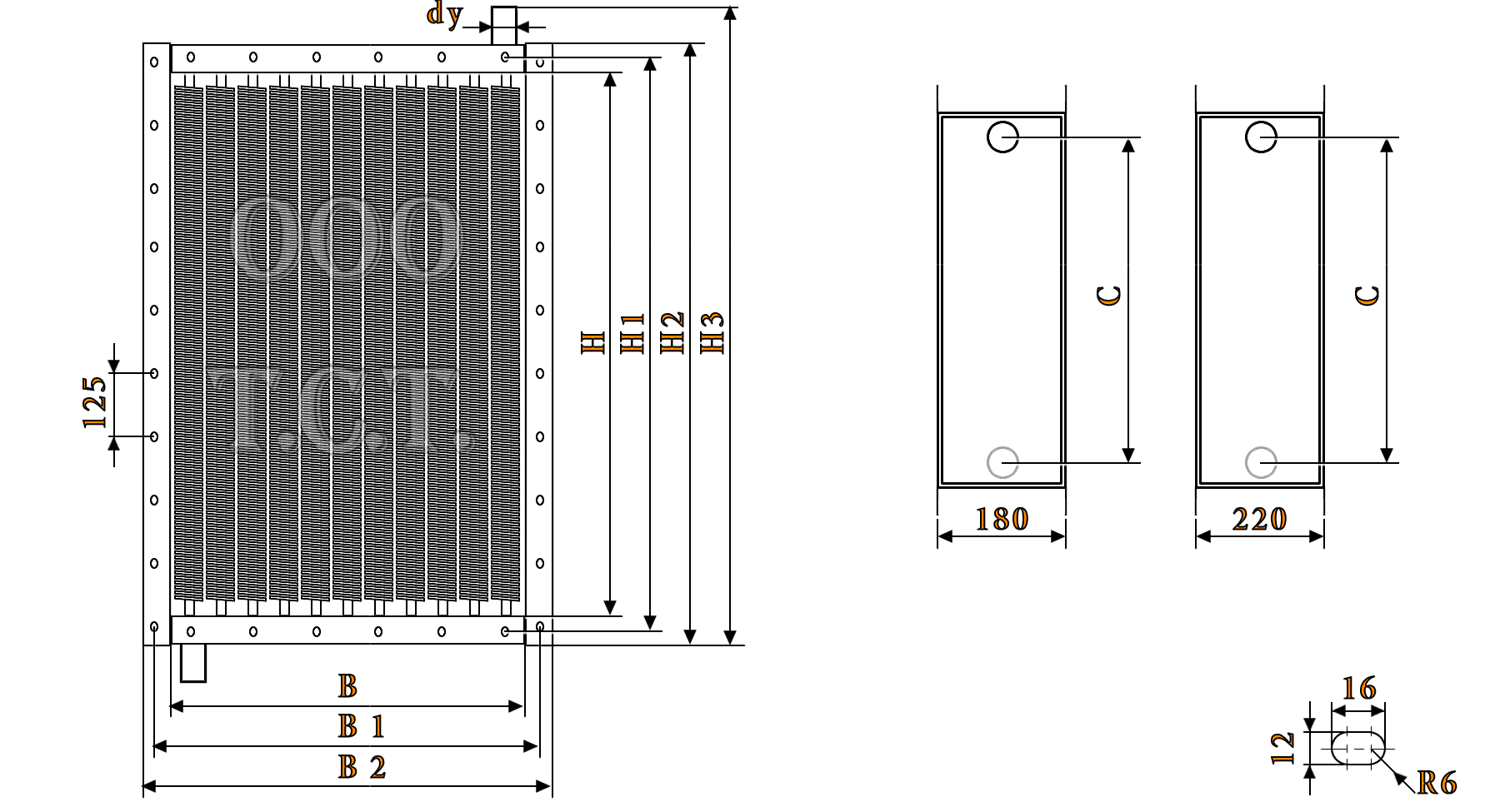

Габаритные размеры калориферов КП

Габаритные размеры воздухонагревателей ВНП 113
Наименование калорифера Производительность Площадь
поверхности нагрева
м² 		Габаритные и присоединительные размеры, мм Масса, кг
по воздуху
м³/ч		 по теплу кВт H1 H1 H2 H3 B B1 B2 C dy
КП 306 2500 70 10.1 530 578 602 650 503 551 575 402 50 42
КП 307 3150 86 12.4 655 703 727 775 48
КП 308 4000 107 14.8 780 828 852 900 56
КП 309 5000 129 17.2 905 953 977 1025 61
КП 310 6300 161 21.9 1155 1203 1227 1275 74
КП 311 16000 424 63.6 1655 1703 1727 1774 1003 1051 1075 888 65 187
КП 312 25000 657 95.9 1503 1551 1575 1376 80 277
Наименование калорифера Производительность Площадь
поверхности нагрева
м² 		Габаритные и присоединительные размеры, мм Масса, кг
по воздуху
м³/ч		 по теплу кВт H1 H1 H2 H3 B B1 B2 C dy
КП 406 2500 76 13.3 530 578 602 650 503 551 575 402 50 52
КП 407 3150 93 16.3 655 703 727 775 60
КП 408 4000 116 19.5 780 828 852 900 68
КП 409 5000 140 22.5 905 953 977 1025 76
КП 410 6300 176 28.7 1155 1203 1227 1275 92
КП 411 16000 464 84.2 1655 1703 1727 1774 1003 1051 1075 888 65 242
КП 412 25000 720 127.2 1503 1551 1575 1376 80 360

Структура условного обозначения паровых калориферов КП производства ООО «Т.С.Т.». Калорифер КП 312-02 УХЛ3 (ТУ 4863-002-55613706-02): КП – калорифер паровой; 3 - количество рядов теплообменных элементов; 12 - типоразмер воздухонагревателя; 02 - конструктивное исполнение; УХЛ - климатическое исполнение; 3 - категория размещения.
