Калорифер КП 409

Воздухонагреватель КП 409

Калорифер КП 409

Характеристики: 5000 м3/ч;

140 кВт

34 575 руб. с НДС

Калорифер КП 409 02 УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Технические характеристики калорифера КП 409 парового

Производительность по воздуху, м3/час5000
Тепловая мощность калорифера, кВт140
Площадь поверхности теплообмена, м222.5
Площадь фронтального сечения, м21.66
Емкость воздухонагревателя, м30.016
Количество рядов теплообменника4
Количество теплообменных трубок42
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг76
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па404
Расход теплоносителя min, кг/час194
Расход теплоносителя max, кг/час443
Коэффициент теплопередачи min, Вт/(м2•°С)45.0
Коэффициент теплопередачи max, Вт/(м2•°С)95.8

Таблица расчета и подбора парового калорифера КП 409

Ниже представлены расчетные данные парового калорифера КП 409 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 5000 7500 10000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 50 45 41 36 40 35 29 23 34 27 21 15
Аэродинамическое сопротивление, Па 99 104 109 115 217 228 241 254 376 398 421 446
Расход пара калорифером, кг/ч 194 214 233 254 254 279 306 335 304 337 369 401
Производительность по теплу, кВт 122 134 146 159 159 175 192 210 190 211 231 252
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 5000 7500 10000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 63 58 53 48 51 46 40 34 43 37 31 24
Аэродинамическое сопротивление, Па 95 100 105 110 209 220 232 245 365 385 407 431
Расход пара калорифером, кг/ч 229 250 271 293 302 327 356 385 363 395 428 465
Производительность по теплу, кВт 140 153 166 179 185 200 218 235 222 242 262 284
Давление сухого насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Объем нагреваемого воздуха, м³/ч 5000 7500 10000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 78 73 68 63 64 58 52 46 55 48 42 35
Аэродинамическое сопротивление, Па 91 95 100 105 201 211 223 235 352 371 392 415
Расход пара калорифером, кг/ч 271 292 315 337 357 386 416 446 430 466 500 538
Производительность по теплу, кВт 160 173 186 200 212 229 246 265 255 276 296 319
Давление сухого насыщенного пара, МПа 0,6
Температура пара, °С 158,8
Объем нагреваемого воздуха, м³/ч 5000 7500 10000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 87 83 78 72 99 94 89 83 98 92 86 80
Аэродинамическое сопротивление, Па 88 92 97 102 157 163 170 178 260 272 284 297
Расход пара калорифером, кг/ч 301 321 344 369 265 290 314 342 289 319 349 380
Производительность по теплу, кВт 174 186 199 214 154 168 182 198 168 185 202 220
Давление сухого насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Объем нагреваемого воздуха, м³/ч 5000 7500 10000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 95 90 85 80 106 101 95 90 104 98 92 86
Аэродинамическое сопротивление, Па 86 90 95 99 154 160 167 175 256 267 279 292
Расход пара калорифером, кг/ч 323 345 368 392 292 317 344 370 321 352 383 414
Производительность по теплу, кВт 183 196 210 223 166 180 196 210 183 200 218 236
Давление сухого насыщенного пара, МПа 1,0
Температура пара, °С 179,9
Объем нагреваемого воздуха, м³/ч 5000 7500 10000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 101 96 91 86 111 106 101 95 108 103 97 91
Аэродинамическое сопротивление, Па 85 89 93 97 152 158 165 172 253 264 275 288
Расход пара калорифером, кг/ч 342 365 389 413 316 341 367 396 351 379 411 443
Производительность по теплу, кВт 192 204 218 231 177 191 205 221 196 212 230 248

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

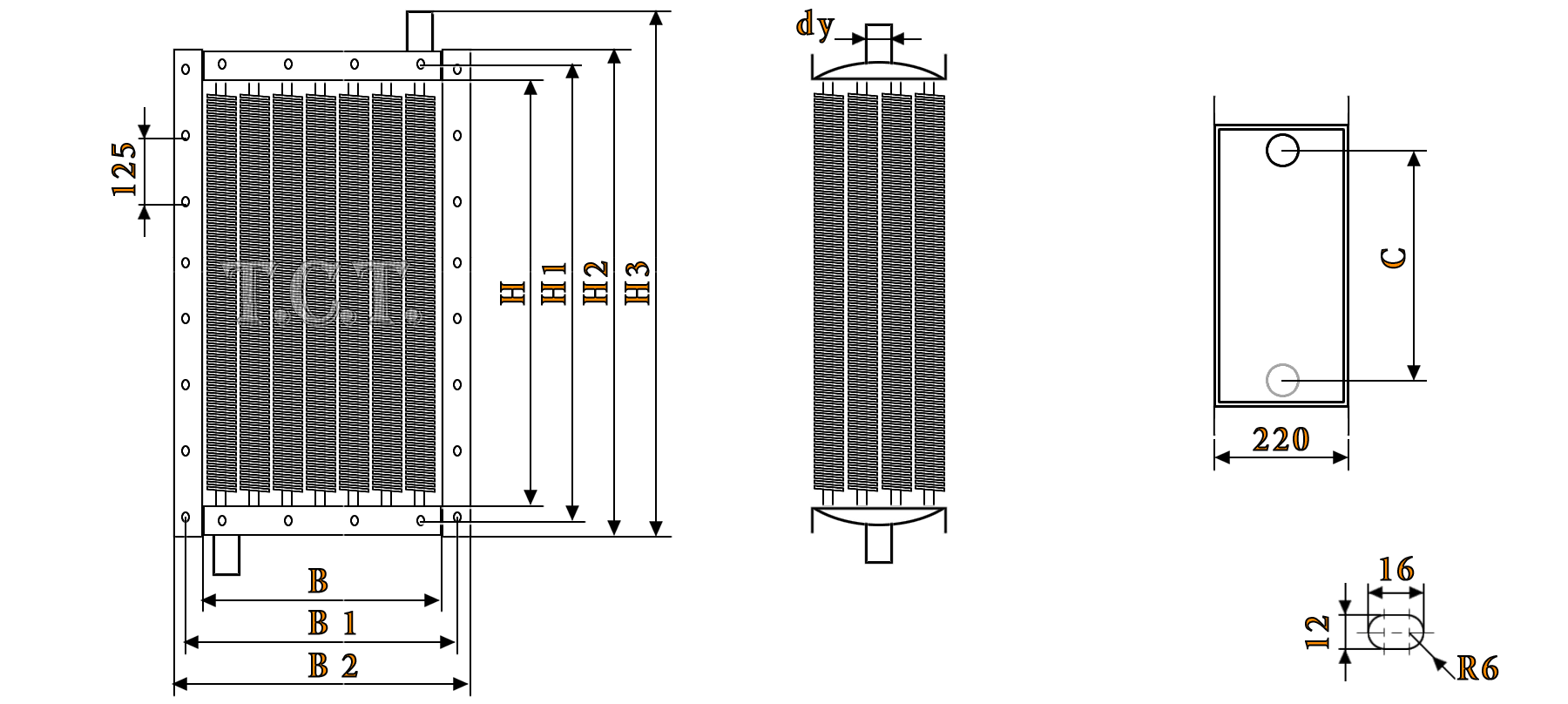

Габаритные размеры калорифера КП 409

Калорифер КП 409 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КП 409 парового, мм
HH 1H 2H 3BB 1B 2Cdy
905953977104250054857240250
