Электрокалориферные установки СФОЦ
Назначение электрокалориферных установок СФОЦ
Электрокалориферные установки СФОЦ выпускаются в качестве автономного оборудования, совмещающего в себе функции приточной вентиляции и воздушного отопления. Они предназначены для эффективного теплоснабжения, вентиляции и поддержания заданного микроклимата в зданиях промышленного, сельскохозяйственного, общественного и коммунального назначения, а также для подогрева воздуха в специализированных технологических процессах и сушильных комплексах. Производство электрокалориферных установок СФОЦ осуществляется согласно ТУ 3442-005-55613706-02.
Конструкция установок СФОЦ

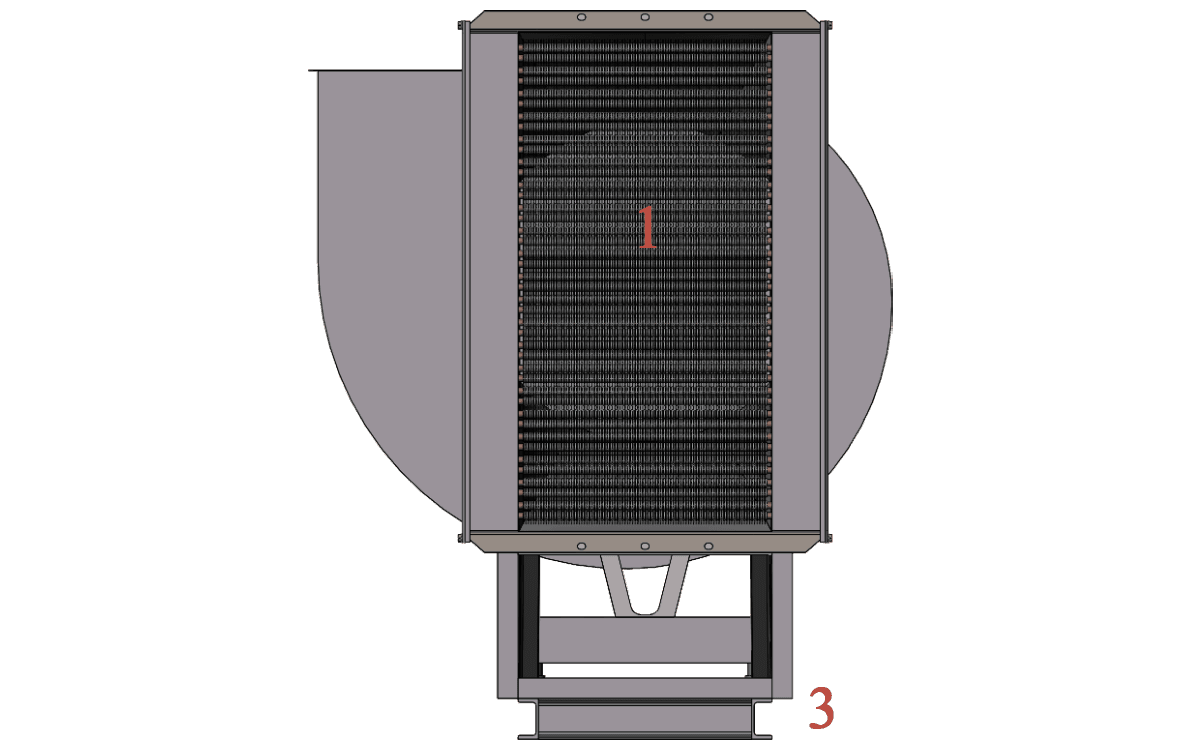

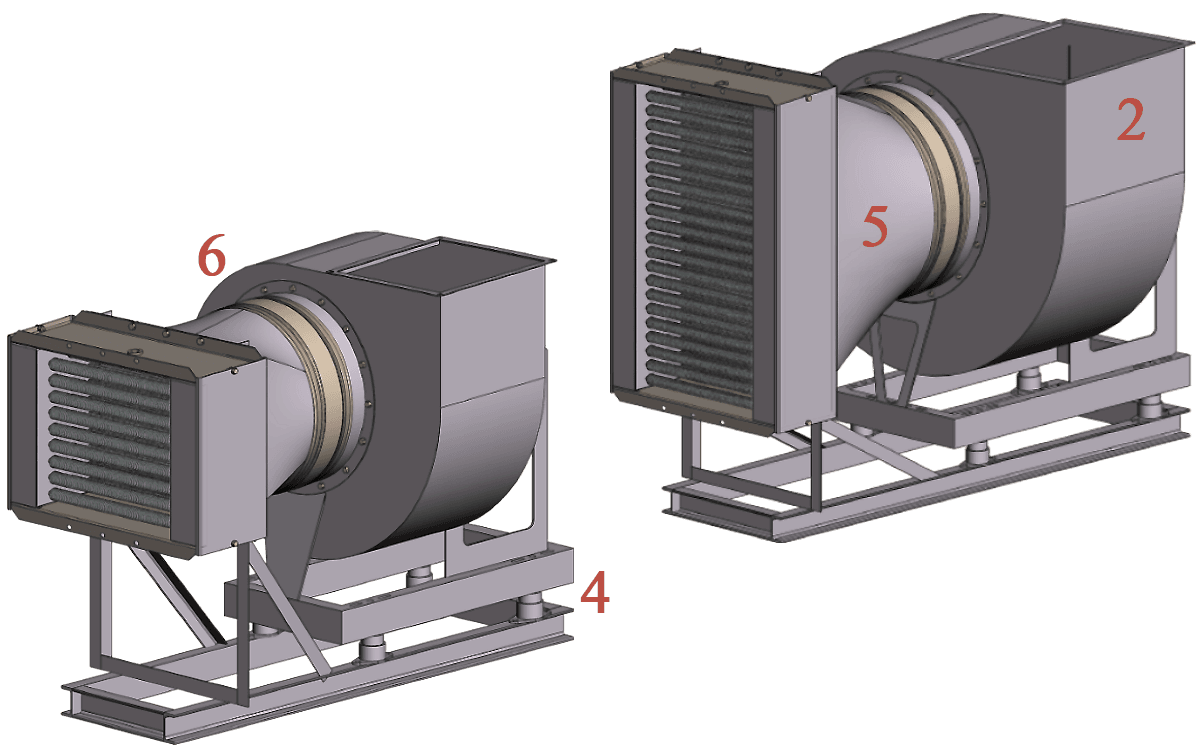

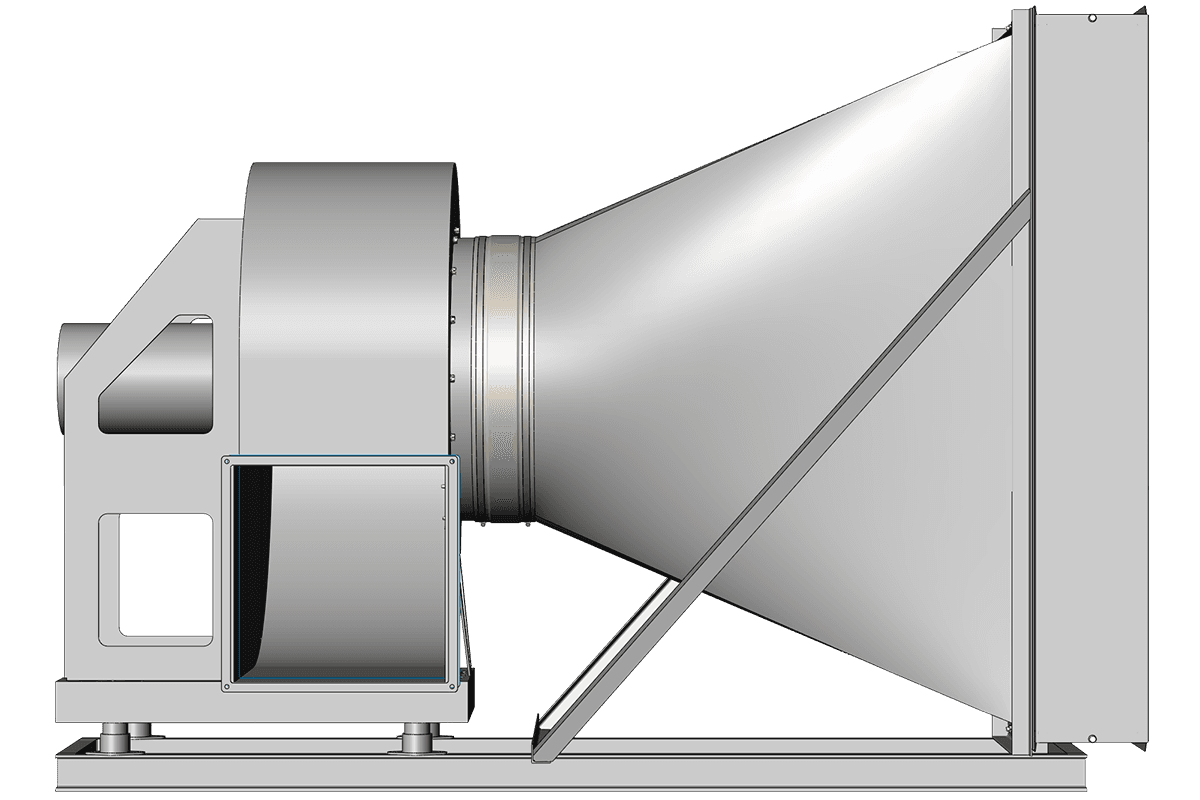

Конструктивно электрокалориферная приточная установка СФОЦ представляет собой единый воздушно-отопительный блок, основные элементы которого – электрический калорифер (1) и радиальный вентилятор низкого давления (2) с электродвигателем, смонтированные на общей сварной раме (3). Вентилятор правого или левого вращения устанавливается на виброизоляторы (4) и соединяется с калорифером конфузором (5) через мягкую вставку (6). Конфузор обеспечивает соединение прямоугольного сечения воздухонагревателя с круглым сечением входного патрубка вентилятора. Мягкая вставка и виброизоляторы выполняют роль антивибрационных устройств.
Электрокалорифер СФО, комплектуемый к установке, представляет собой модуль прямоугольного сечения, внутри которого в качестве нагревательных элементов применены стальные трубчатые электронагреватели ТЭНы с накатным алюминиевым оребрением. Мощность каждого ТЭНа составляет 2.5 кВт. Выводы ТЭНов размещаются в коробках, которые закрываются боковыми крышками. Для более равномерного обдува ТЭНов, электрический калорифер расположен со стороны всасывания вентилятора.
Шкаф управления калорифером ШУК комплектуется к установке по запросу. Для контроля и ограничения температуры на поверхности алюминиевого оребрения ТЭНа устанавливается температурное реле ТРМ-11. В случае превышения температуры тэна выше допустимых 190°С, происходит размыкание контакта реле, разрывается цепь управления и отключаются все секции нагревательных элементов.
Принцип работы и аэродинамический расчет сети

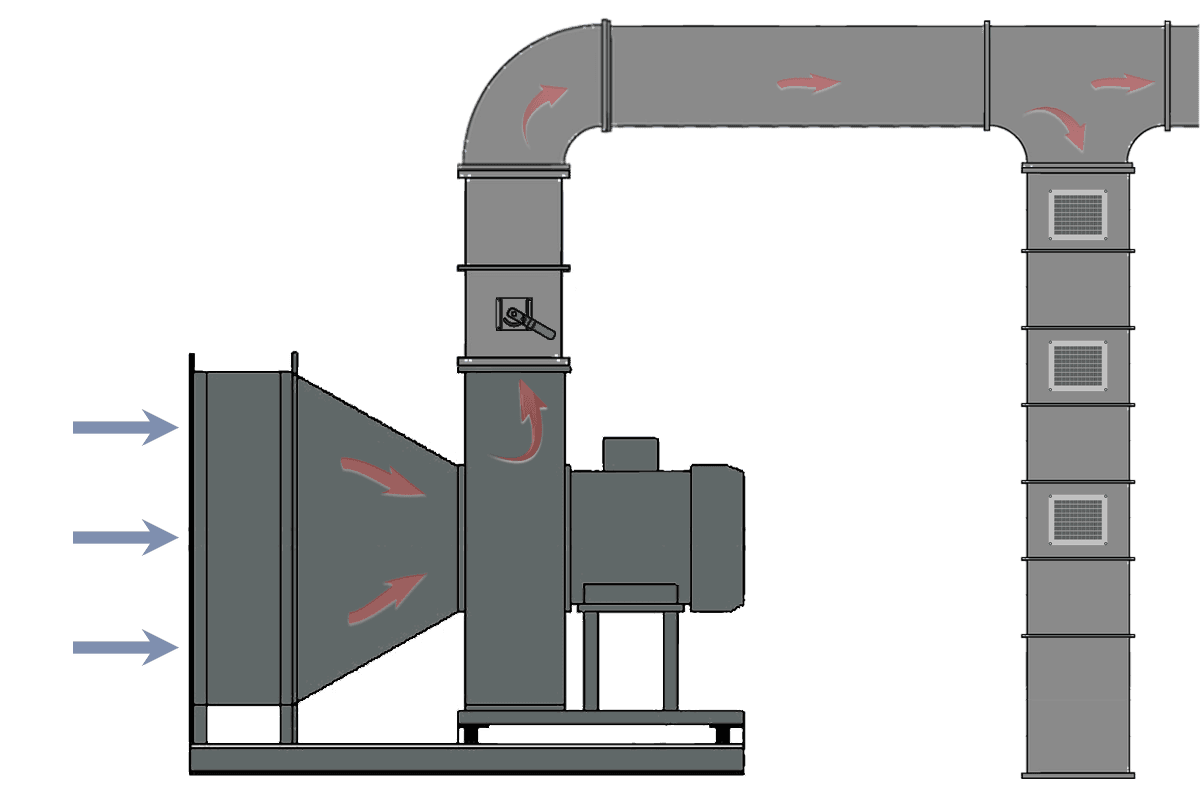

Принцип работы электрокалориферной установки СФОЦ заключается в непрерывном нагреве потока приточного воздуха с возможностью дискретного (ступенчатого) регулирования тепловой мощности. Забираемый извне (или из помещения в режиме рециркуляции) воздушный поток протягивается сквозь развитое алюминиевое оребрение калорифера СФО, прогревается и подается радиальным вентилятором в систему распределительных каналов здания. Подключение установки к вентиляционной сети осуществляется через выходной прямоугольный фланец вентилятора.
Подбор и расчет установок СФОЦ выполняются на основе статического давления вентилятора. При расчете учитываются внутренние аэродинамические потери на калорифере СФО: из располагаемого напора вентилятора вычитается сопротивление нагревателя. В расчетных таблицах указывается чистое (свободное) статическое давление на выходе из установки, гарантирующее преодоление сопротивления внешней сети воздуховодов. Аэродинамические характеристики вентилятора точно увязываются с параболической характеристикой сети в заданных рабочих точках.
Технические характеристики установок СФОЦ
Линейка электрокалориферных установок СФОЦ завода ООО «Т.С.Т.» включает в себя семь базовых типоразмеров. Полный диапазон производительности по воздуху варьируется от 1 800 до 17 800 м3/ч, а установленная тепловая мощность — от 15 до 247.5 кВт. Каждая модель оснащена индивидуальной интерактивной кнопкой перехода на страницу с подробной режимной картой (для полной, 2/3 и 1/3 мощности в диапазоне температур от -30 °С), габаритными чертежами и электросхемами подключения.
- СФОЦ-161500 м3/ч; 15 кВт
- СФОЦ-252000 м3/ч; 22.5 кВт
- СФОЦ-403000 м3/ч; 45 кВт
- СФОЦ-605000 м3/ч; 67.5 кВт
- СФОЦ-1006000 м3/ч; 90 кВт
- СФОЦ-16010000 м3/ч; 157.5 кВт
- СФОЦ-25015000 м3/ч; 247.5 кВт
- ⚙️ 1. Приточная установка СФОЦ-16
- • Тепловая мощность: 15 кВт (Двухступенчатый нагрев: 15/7.5 кВт)
- • Диапазон производительности и располагаемого напора: 1800 – 2000 м3/ч; 30 – 186 Па
- • Установленный вентилятор: № 2.5 (0.55 кВт/3000 об/мин), фланец выхлопа 175х175 мм
- • Применение: Короткие сети. Обособленные малые объекты: посты охраны, операторские будки, насосные
- ⚙️ 2. Приточная установка СФОЦ-25
- • Тепловая мощность: 22.5 кВт (Трехступенчатый нагрев: 22.5/15/7.5 кВт)
- • Диапазон производительности и располагаемого напора: 2000 – 2500 м3/ч; 198 – 684 Па
- • Установленный вентилятор: № 3.15 (1.5 кВт/3000 об/мин), фланец выхлопа 216х216 мм
- • Применение: Средние и Длинные сети. Локальные мастерские и автосервисы
- ⚙️ 3. Приточная установка СФОЦ-40
- • Тепловая мощность: 45 кВт (Трехступенчатый нагрев: 45/30/15 кВт)
- • Диапазон производительности и располагаемого напора: 3000 – 3500 м3/ч; 35 – 239 Па
- • Установленный вентилятор: № 4 (0.75 кВт/1500 об/мин), фланец выхлопа 275х275 мм
- • Применение: Короткие и Средние магистральные сети. Гаражные боксы и СТО
- ⚙️ 4. Приточная установка СФОЦ-60
- • Тепловая мощность: 67.5 кВт (Трехступенчатый нагрев: 67.5/45/22.5 кВт)
- • Диапазон производительности и располагаемого напора: 4000 – 5500 м3/ч; 157 – 593 Па
- • Установленный вентилятор: № 5 (1.5 кВт/1500 об/мин), фланец выхлопа 350х350 мм
- • Применение: Средние и Длинные сети. Малые производственные цеха
- ⚙️ 5. Приточная установка СФОЦ-100
- • Тепловая мощность: 90 кВт (Трехступенчатый нагрев: 90/60/30 кВт)
- • Диапазон производительности и располагаемого напора: 5000 – 7000 м3/ч; 88 – 564 Па
- • Установленный вентилятор: № 5 (2.2 кВт/1500 об/мин), фланец выхлопа 350х350 мм
- • Применение: Универсальное (от Коротких до Длинных магистралей). Средние цеха и склады
- ⚙️ 6. Приточная установка СФОЦ-160
- • Тепловая мощность: 157.5 кВт (Трехступенчатый нагрев: 157.5/105/52.5 кВт)
- • Диапазон производительности и располагаемого напора: 8000 – 12000 м3/ч; 18 – 368 Па; 699 – 1155 Па
- • Два варианта привода вентилятора: Базовый малошумный № 6.3 (2.2 кВт / 1000 об/мин) под Короткую сеть или индустриальный высоконапорный № 6.3 (7.5 кВт / 1500 об/мин) под Сверхдлинные магистрали, фланец выхлопа 440х440 мм
- • Применение: Склады и ангары, большие цеха
- ⚙️ 7. Приточная установка СФОЦ-250
- • Тепловая мощность: 247.5 кВт (Трехступенчатый нагрев: 247.5/165/82.5 кВт)
- • Диапазон производительности и располагаемого напора: 12000 – 17000 м3/ч; 325 – 892 Па
- • Установленный вентилятор: № 6.3 (7.5 кВт / 1500 об/мин), фланец выхлопа 440х440 мм
- • Применение: Средние и Длинные сложные трассы. Крупные промышленные объекты
Габаритные размеры установок СФОЦ
| Модель установки | СФОЦ-16 | СФОЦ-25 | СФОЦ-40 | СФОЦ-60 | СФОЦ-100 | СФОЦ-160 | СФОЦ-250 | |
|---|---|---|---|---|---|---|---|---|
| Установленная мощность, кВт | 15 | 22.5 | 45 | 67.5 | 90 | 157.5 | 247.5 | |
| Число электрических секций | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Мощность одной секции, кВт | 7.5 | 7.5 | 15 | 22.5 | 30 | 52.5 | 82.5 | |
| Номер вентилятора ВР 85-77 | 2.5 | 3.15 | 4 | 5 | 5 | 6.3 | 6.3 | |
| Двигатель вентилятора, кВт | 0.55 | 1.5 | 0.75 | 1.5 | 2.2 | 2.2 | 7.5 | |
| об/мин | 3000 | 3000 | 1500 | 1500 | 1500 | 1000 | 1500 | |
| Номинальная производительность по воздуху, м3/ч | 1500 | 2000 | 3000 | 5000 | 6000 | 10000 | 15000 | |
| Диапазон производительности вентилятора, м3/ч | 800-2200 | 1600-4400 | 1600-4400 | 3300-6100 | 3300-8700 | 4400-11600 | 6800-17800 | |
| Рабочий интервал производительности, м3/ч | 1800-2000 | 2000-2500 | 3000-3500 | 4000-5500 | 5000-7000 | 8000-12000 | 12000-17000 | |
| Давление, развиваемое вентилятором, Па | 780-415 | 1320-705 | 505-270 | 830-540 | 830-450 | 570-310 | 1350-725 | |
| Диапазон располагаемого напора, Па | 186-30 | 684-198 | 239-35 | 593-157 | 564-88 | 368-18 | 892-325 | |
| Перепад t входящего / выходящего воздуха, °C | 20 | 25 | 35 | 40 | 45 | 50 | 55 | |
| Напряжение питающей сети, В | 380 | |||||||
| Частота питающей сети, Гц | 50 | |||||||
| Напряжение на нагревателе, В | 220 | |||||||
| Схема соединений нагревателей в секции | Y | |||||||
| Масса агрегата в сборе, кг | 68 | 79 | 107 | 159 | 172 | 256 | 370 | |

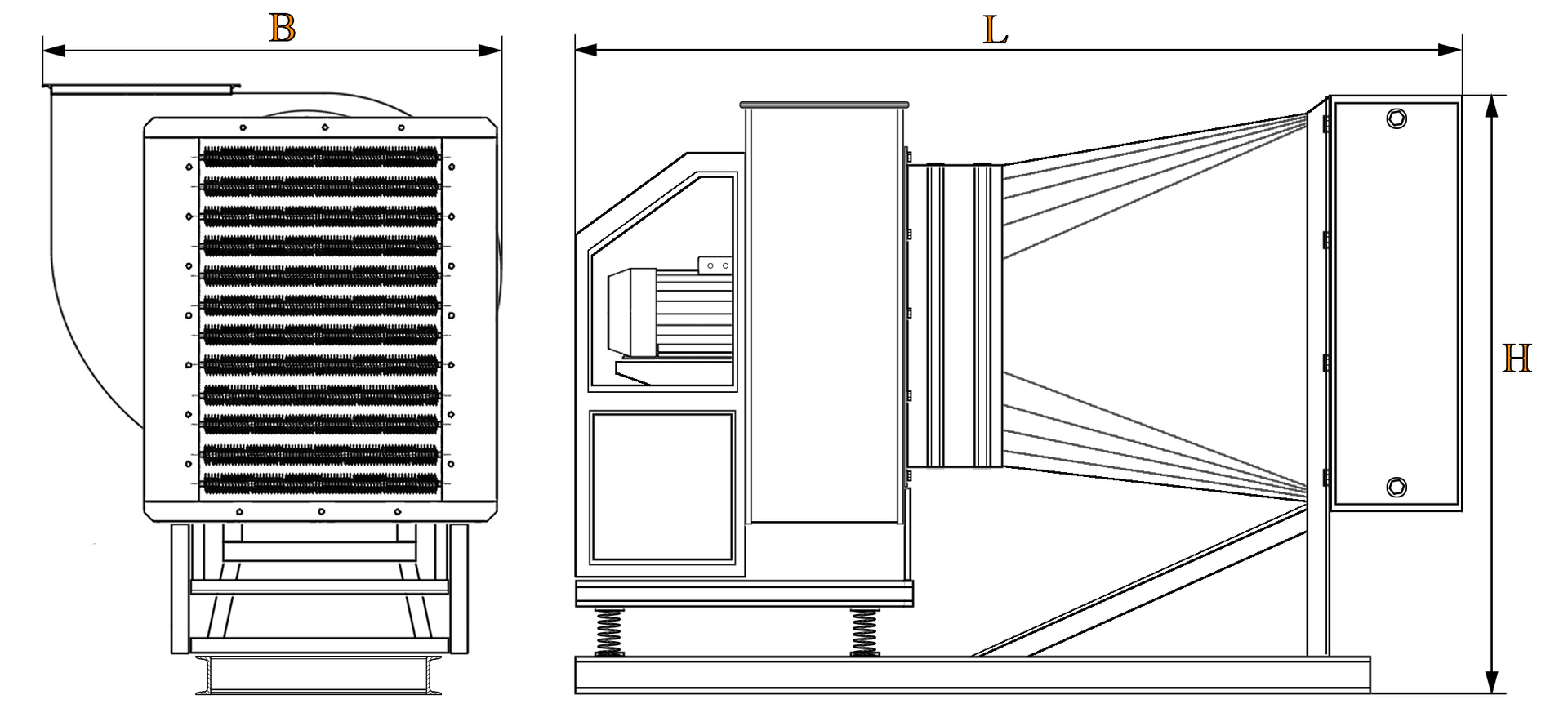

| Габаритные размеры, мм | L | 1180 | 1240 | 1370 | 1505 | 1505 | 1730 | 2380 |
| B | 720 | 720 | 788 | 918 | 918 | 1150 | 1150 | |
| H | 642 | 763 | 926 | 1135 | 1135 | 1430 | 1755 | |
Инженерная градация сетей
Для экспресс-анализа возможности применения оборудования располагаемый статический напор конкретной модели сопоставляется с тремя типами трасс:
- Короткая сеть (сопротивление до 150–200 Па): Прямой сосредоточенный выдув в объем цеха через диффузоры или сопла, либо магистраль длиной до 15 метров с минимальным числом поворотов. Позволяет эксплуатировать установки СФОЦ на верхних (максимальных) пределах кубатуры воздуха.
- Средняя сеть (сопротивление 200–450 Па): Классическая цеховая приточная вентиляция протяженностью от 25 до 50 метров с поворотами, тройниками и раздачей на 6–15 регулируемых решеток. Является номинальной, наиболее энергоэффективной и сбалансированной зоной работы для большинства моделей линейки.
- Длинная / Сложная сеть (сопротивление 500 – 900+ Па): Высоконапорные разветвленные трассы длиной более 60–80 метров, системы с карманными фильтрами тонкой очистки или глушителями шума. Чтобы гарантированно «пробить» такую сеть, установки СФОЦ подбираются в режиме зажатого (минимального) расхода воздуха, что смещает вентилятор влево-вверх по характеристике — в зону пикового статического давления колеса.При избыточном статическом напоре вентилятора необходимо искусственное дросселирование потока шибером на выходе для снижения расхода до проектного значения и защиты электродвигателя от перегрузки.
Структура условного обозначения электрокалориферных установок СФОЦ производства ООО «Т.С.Т.». Электрокалориферная установка СФОЦ - Р/ И2 УХЛ4 (ТУ 3442-005-55613706-02): СФО – тип комплектуемого электрокалорифера; Ц - тип комплектуемого вентилятора; Р - мощность, кВт; И2 - порядковый номер исполнения; УХЛ4 - климатическое исполнение и категория размещения.
