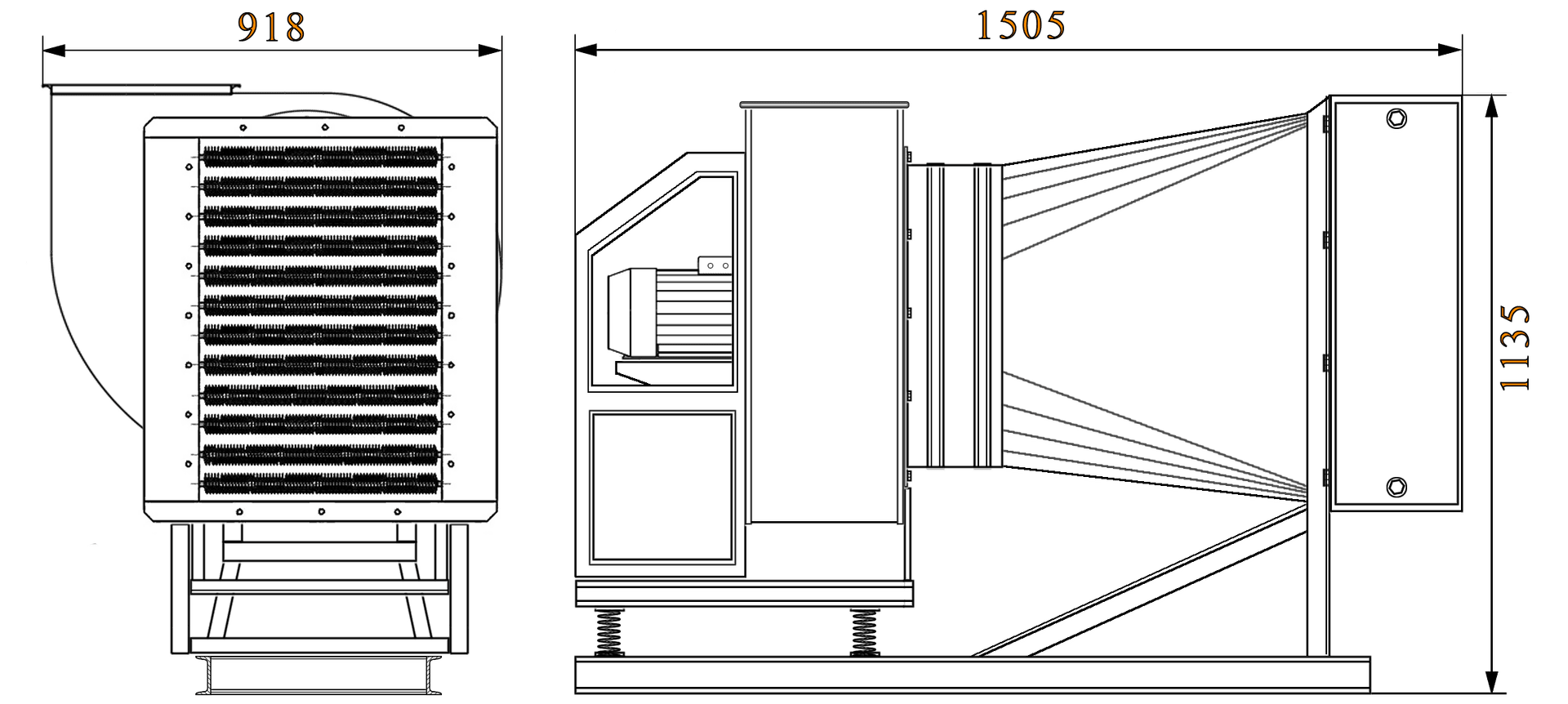

Электрокалориферная установка СФОЦ-100

Принципы подбора и режимы эксплуатации СФОЦ-100

Канальный калорифер СФО расположен строго со стороны всасывания вентилятора. Такое решение обеспечивает равномерное распределение скоростей и интенсивный турбулентный обдув алюминиевого оребрения ТЭНов (технология ХРП). Высокая скорость воздушного потока гарантирует эффективный съем тепла и полностью исключает появление локальных зон перегрева нагревательных элементов.

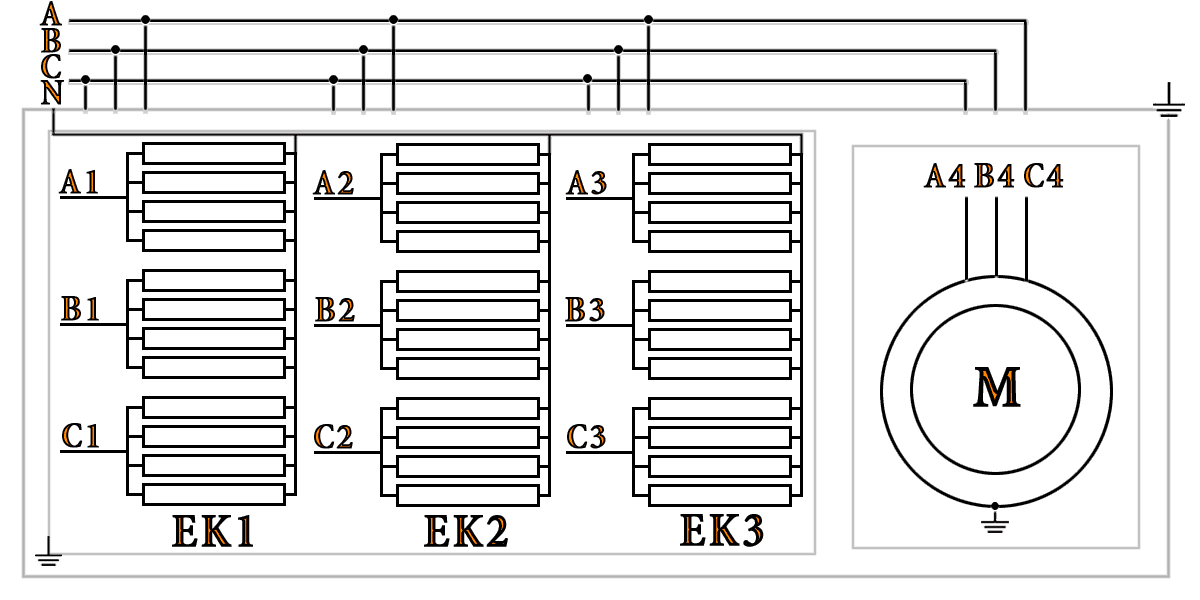

1. ⚙️ 1. Каскадный алгоритм регулирования мощности

   Установка СФОЦ-100 имеет трехсекционную структуру (мощность каждой секции составляет 30 кВт), что позволяет осуществлять ступенчатое изменение тепловой нагрузки по мере изменения температуры наружного воздуха:

   1. • Ступень 1 (Полная мощность — 90 кВт): Включены все три электрические секции. Режим предназначен для компенсации теплопотерь в периоды расчетных зимних морозов.
   2. • Ступень 2 (Частичная мощность 2/3 — 60 кВт): В работе задействованы две независимые электрические секции. Сброс на эту ступень позволяет оптимизировать энергопотребление и избежать перегрева нагревательных элементов в периоды зимних оттепелей и ранней весны.
   3. • Ступень 3 (Минимальная мощность 1/3 — 30 кВт): В работе находится строго одна секция. Применяется для организации дежурного отопления помещений в нерабочие часы, в режиме глубокого межсезонного прогрева или в технологических целях.
2. ⚙️ 2. Взаимосвязь расходов и располагаемого статического давления

   Установка СФОЦ-100 обеспечивает стабильную напорную характеристику в широком диапазоне производительности (5 000 – 7 000 м³/ч). Развиваемый вентилятором статический напор расходуется на преодоление внутреннего аэродинамического сопротивления интегрированного калорифера СФО-100, а остаточная величина формирует располагаемое статическое давление установки для преодоления сопротивления внешней вентиляционной сети здания.

   Поведение моноблока в рамках его безопасного рабочего интервала делится на три ярко выраженных режима:

   • Режим 5 000 м³/ч — «Высоконапорный / Магистральный»

     • • Аэродинамика: Скорость воздуха в живом сечении минимальна. При этом внутреннее сопротивление ТЭНов снижается до предельно низких показателей. Располагаемое статическое давление для сети достигает максимальных значений в диапазоне 510–567 Па.
     • • Теплофизика: Сниженный обдув способствует глубокому прогреву воздушного потока (зимняя дельта нагрева составляет 44 °C). Из-за повышенного теплового напряжения нагревательных элементов данный режим требует строгого контроля за недопущением перегрева оболочки ТЭНов выше критической отметки, а при потеплении наружного воздуха — своевременного снижения мощности ступеней нагрева.

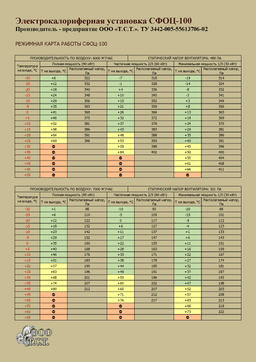

     В таблицах приведены эксплуатационные параметры установки СФОЦ-100 при фиксированных расходах воздуха. Значения отражают взаимосвязь температуры воздуха на выходе и располагаемого статического напора установки в зависимости от температуры входящего потока и выбранной ступени мощности (полная, 2/3 или 1/3). Расчетные режимы разделены на три технологические зоны по уровню термической нагрузки на нагревательные элементы. Благоприятные и рекомендуемые условия эксплуатации с температурой на поверхности нагревателей до 150 °C выделены зеленым цветом. Рабочие параметры с повышенной термической нагрузкой представлены желтым цветом. Пороговые значения, при которых температура поверхности нагревателей превышает допустимые пределы находятся в красной зоне.

     Режимы работы при расходе 5 000 м³/ч

     Производительность по воздуху: 5000 м3/час	Статический напор вентилятора: 628 Па

     Производительность по воздуху: 5000 м³/час

     Температура на входе, °С	Полная мощность (90 кВт)		Частичная мощность 2/3 (60 кВт)		Минимальная мощность 1/3 (30 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+14	510	-2	507	-16	503
     -25	+20	517	+4	514	-11	510
     -20	+26	523	+9	520	-6	516
     -15	+32	529	+15	526	0	523
     -10	+38	534	+21	531	+5	528
     -5	+44	539	+26	536	+10	533
     0	+50	543	+32	541	+15	538
     +5	+56	548	+37	545	+21	543
     +10	+61	552	+43	549	+26	547
     +15	⛔	—	+49	553	+31	551
     +20	⛔	—	+54	557	+37	555
     +25	⛔	—	⛔	—	+42	558
     +30	⛔	—	⛔	—	+47	561
     +35	⛔	—	⛔	—	+52	564
     +40	⛔	—	⛔	—	⛔	—

   • Режим 6 000 м³/ч — «Номинальный / Сбалансированный»

     • • Аэродинамика: Оптимальная проектная скорость потока. Располагаемое статическое давление для вентиляционной сети здания стабильно удерживается на уровне 322–411 Па.
     • • Теплофизика: Технически и экономически эффективная рабочая точка моноблока. Обеспечивает дельту нагрева воздуха в 36 °C (при расчетной зимней температуре -30 °C на выходе температура с плюсовым значением). Полная тепловая нагрузка используется в холодный период года; при весеннем потеплении рекомендуется каскадно снижать мощность нагрева во избежание перегрева воздушного тракта.
     Режимы работы при расходе 6 000 м³/ч

     Производительность по воздуху: 6000 м3/час	Статический напор вентилятора: 489 Па

     Производительность по воздуху: 6000 м³/час

     Температура на входе, °С	Полная мощность (90 кВт)		Частичная мощность 2/3 (60 кВт)		Минимальная мощность 1/3 (30 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+6	322	-7	318	-19	314
     -25	+12	332	-1	328	-14	324
     -20	+18	340	+4	336	-8	332
     -15	+24	348	+10	345	-3	341
     -10	+29	356	+15	352	+3	349
     -5	+35	363	+21	359	+8	356
     0	+41	369	+26	366	+13	363
     +5	+46	375	+32	372	+18	369
     +10	+52	381	+37	378	+24	375
     +15	+58	386	+43	383	+29	381
     +20	+64	391	+48	388	+35	386
     +25	+69	396	+53	393	+40	391
     +30	⛔	—	+59	398	+45	396
     +35	⛔	—	+64	402	+50	400
     +40	⛔	—	⛔	—	+55	404
     +45	⛔	—	⛔	—	+61	408
     +50	⛔	—	⛔	—	+66	411
     +55	⛔	—	⛔	—	⛔	—

   • Режим 7 000 м³/ч — «Высокообъемный / Короткая сеть»

     • • Аэродинамика: Фронтальная скорость потока в калорифере достигает верхнего расчетного предела. Статический напор вентилятора снижается, из-за чего располагаемое давление для внешней сети составляет 98–222 Па. Режим ориентирован на работу со сравнительно короткими вентиляционными трассами.
     • • Теплофизика: Форсированный обдув обеспечивает интенсивный теплосъем с нагревательных элементов, гарантируя безопасный термический режим работы оборудования. Зимняя дельта нагрева воздуха снижается до 31 °C. В летний период данный режим используется без включения ступеней нагрева — для организации эффективной общеобменной вентиляции помещений.
     Режимы работы при расходе 7 000 м³/ч

     Производительность по воздуху: 7000 м3/час	Статический напор вентилятора: 321 Па

     Производительность по воздуху: 7000 м³/час

     Температура на входе, °С	Полная мощность (90 кВт)		Частичная мощность 2/3 (60 кВт)		Минимальная мощность 1/3 (30 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+1	98	-10	93	-20	88
     -25	+6	110	-5	105	-15	101
     -20	+12	122	0	117	-9	112
     -15	+18	132	+6	127	-4	123
     -10	+23	142	+11	137	+1	133
     -5	+29	152	+17	147	+6	143
     0	+35	160	+22	155	+11	151
     +5	+40	168	+28	163	+16	159
     +10	+46	176	+33	171	+22	167
     +15	+51	183	+38	178	+27	174
     +20	+57	190	+44	185	+32	181
     +25	+63	196	+49	191	+37	187
     +30	+68	201	+55	196	+42	193
     +35	+74	207	+60	202	+47	198
     +40	+80	212	+65	207	+52	203
     +45	⛔	—	+71	212	+57	208
     +50	⛔	—	+76	217	+63	213
     +55	⛔	—	⛔	—	+68	218
     +60	⛔	—	⛔	—	+73	222
     +65	⛔	—	⛔	—	⛔	—

   PDF

   Представлен расширенный теплотехнический и аэродинамический анализ установки СФОЦ-100 во всем диапазоне расходов воздуха. Файл содержит развернутые таблицы выходных температур, значения располагаемого статического напора для вентиляционной сети, графики совмещенной работы вентилятора и калорифера, а также критические точки эксплуатации при различных ступенях мощности.

3. ⚙️ 3. Инженерная градация вентиляционных сетей

   Напорные характеристики вентиляторного узла установки СФОЦ-100 позволяют эффективно работать на трех типах вентиляционных трасс:

   • • Короткая сеть (сопротивление до 100 Па): Прямой сосредоточенный выпуск воздуха в объем помещения через распределительные сопла установки либо простая магистраль длиной до 12–15 метров с минимальным количеством местных сопротивлений. Под данный тип трассы моноблок допускается проектировать на максимальном расходе 7 000 м³/ч, где располагаемое статическое давление (98–222 Па) гарантирует стабильную подачу воздуха.
   • • Средняя сеть (сопротивление 150–300 Па): Стандартная приточная цеховая магистраль протяженностью 30–50 метров со средним количеством поворотов и раздачей воздуха на 8–15 регулируемых решеток. Система проектируется на номинальном расходе 6 000 м³/ч, где свободный напор моноблока (322–411 Па) обеспечивает качественную балансировку сети и точное выполнение проектного воздухообмена.
   • • Длинная / Сложная сеть (сопротивление 350–500 Па): Разветвленные воздуховоды длиной более 60 метров, системы с шумоглушителями или трассы с дополнительными ступенями фильтрации. Данные параметры являются предельными для серийной комплектации: чтобы обеспечить преодоление аэродинамического сопротивления такой системы, установку необходимо заложить по расходу на уровне 5 000 м³/ч. Это переводит вентилятор в высоконапорную рабочую зону, обеспечивая до 510–567 Па свободного статического давления.
4. ⚙️ 4. Строительные объемы и кубатура зданий

   При подборе СФОЦ-100 в качестве основного источника совмещенного приточно-воздушного отопления (с полной компенсацией теплопотерь здания) кратность воздухообмена по СП 60.13330 принимается в среднем от 1 до 3 объемов в час в зависимости от технологического назначения помещений. Исходя из нормативных требований, одна установка СФОЦ-100 способна эффективно отопить и провентилировать здания следующих строительных объемов:

   • • Режим 5 000 м³/ч «Высоконапорный / Магистральный»:
     • 🏭 Объекты с развитыми сетями воздуховодов (кратность K=2): здания строительным объемом до 2 500 м³.
     • 🏭 Высокие склады и ангары (кратность K=1): строительный объем до 5 000 м³ (например, склад площадью около 800 м² при высоте потолка 6 метров).
   • • Режим 6 000 м³/ч «Номинальный / Сбалансированный»:
     • 🏭 Типовые производственные цеха, депо, мастерские (кратность K=2): здания строительным объемом до 3 000 м³ (например, пролет габаритами 12 × 48 метров с полезной высотой 5.2 метра).
     • 🏭 Логистические терминалы напольного хранения (кратность K=1): строительный объем до 6 000 м³ (площадь около 1 000 м² при высоте потолков 6 метров).
   • • Режим 7 000 м³/ч «Высокообъемный / Короткая сеть»:
     • 🏭 Производства с избыточными внутренними тепловыделениями (кратность K=2...3): здания строительным объемом от 2 300 до 3 500 м³, требующие интенсивной вентиляции.
     • 🏭 Открытые монообъемы без внутренних перегородок (кратность K=1): здания строительным объемом до 7 000 м³ (например, ангар площадью 1 000 м² с высотой потолка 7 метров), работающие по схеме прямого сосредоточенного выпуска нагретого воздуха через распределительные сопла установки.
