Калориферы КФБ-А П паровые
Производство калориферов КФБ-А П
Калориферы паровые КФБ-А производства ООО Т.С.Т. – паровоздушные биметаллические одноходовые теплообменники, предназначенные для подогрева воздуха в холодный и переходный периоды года. В качестве теплоносителя выступает сухой насыщенный (перегретый) пар с температурой не более 190°С и давлением до 1.2 МПа. Паровые калориферы серии КФБ-А разработаны и запущены в производство в 2002 году взамен технически устаревших стальных теплообменников с нагревательными элементами в виде набивных металлических пластин и навивной ленты. Изготовление калориферов КФБ-А П осуществляется согласно ТУ 4863-002-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого парового воздухонагревателя на герметичность и прочность.
В практике применения калориферов этой модели можно отметить их размещение в конвективных сушильных камерах деревообрабатывающих предприятий, промышленного оборудования по охлаждению рабочих жидкостей, установках для конвективной сушки семенного, продовольственного и фуражного материала на предприятиях агроперерабатывающего комплекса. Для обеспечения нормального протекания технологических процессов подземных горных работ в части организации проветривания шахтных выработок, паровые воздухонагреватели КФБ-А поставляются для компоновки калориферных секций.


Конструкция калориферов КФБ-А П

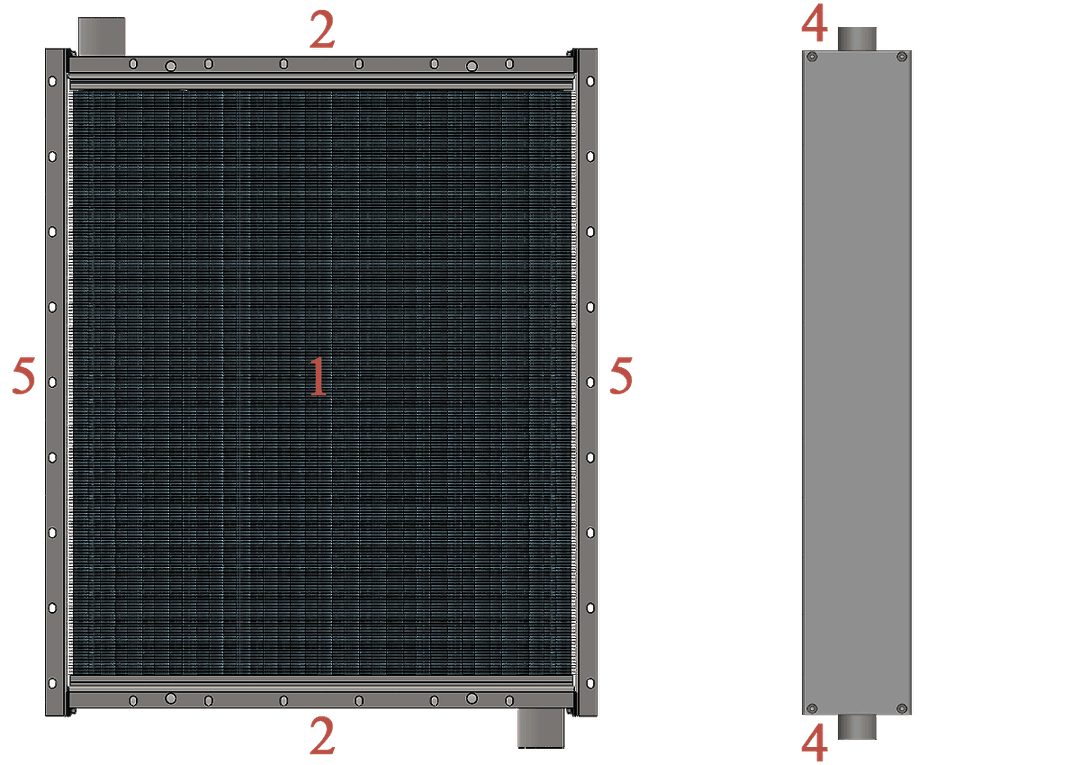

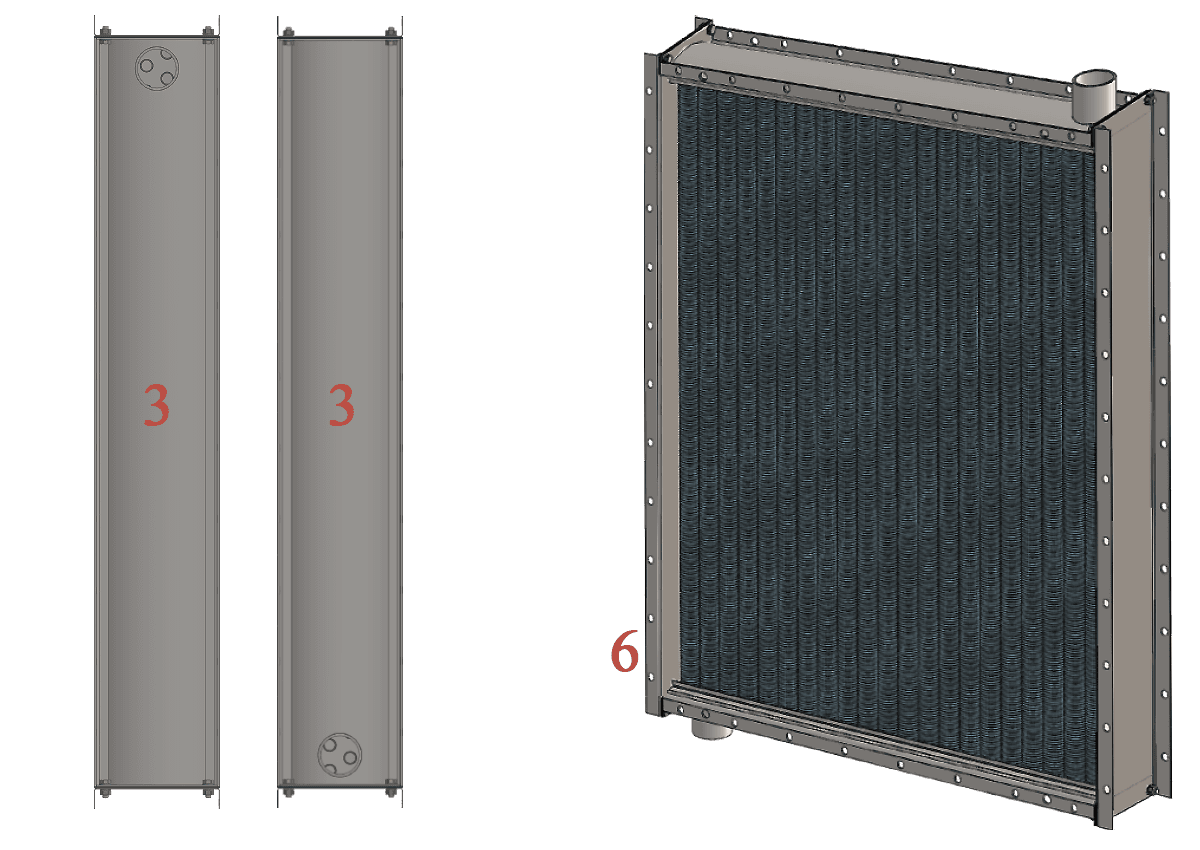

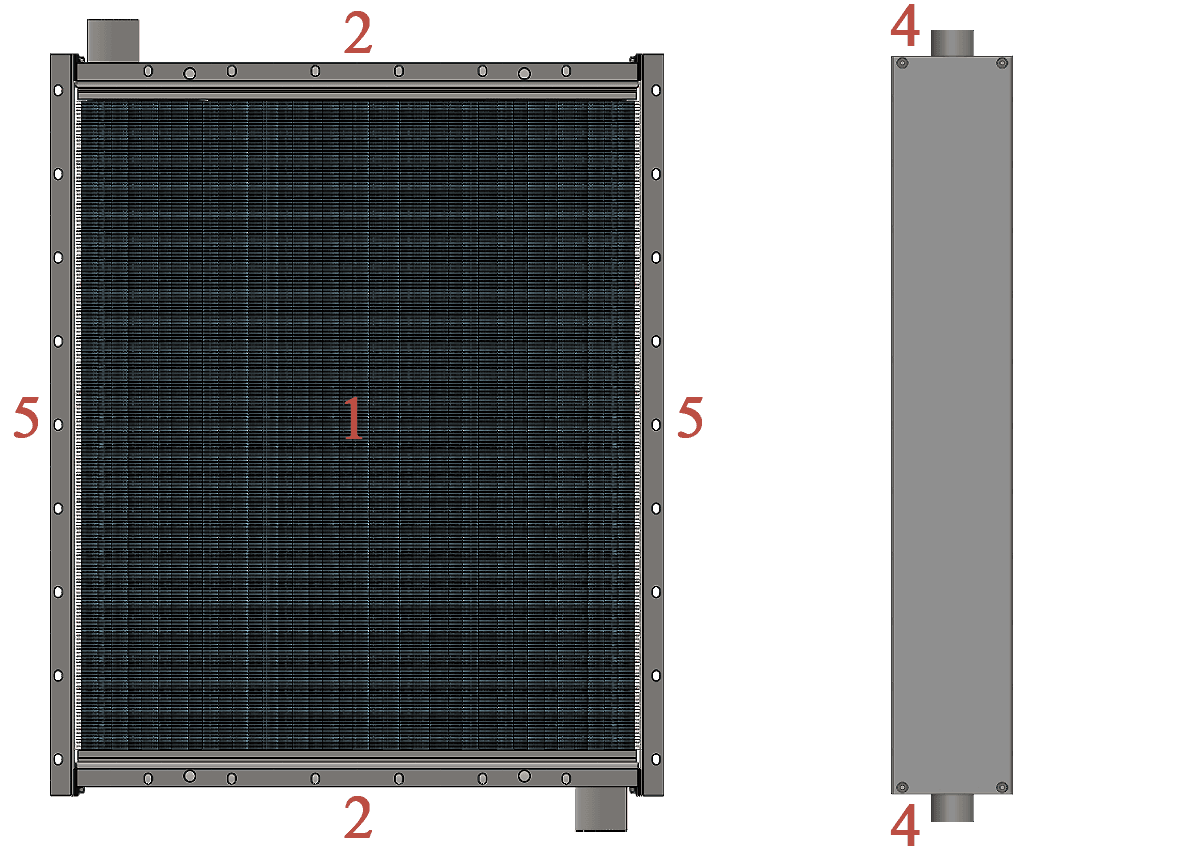

Конструктивно калорифер КФБ-А паровой представляет собой металлический модульный блок прямоугольного сечения, оснащенный несколькими рядами теплообменных элементов (1), расположенных для интенсификации теплопередачи в шахматном порядке. Монолитность каркаса обеспечивается двумя трубными решетками (2), изготовленными из листовой стали толщиной 4 мм, и распределительно-сборными коллекторами (3).
Жесткость и прочностность конструкции гарантируется сварным соединением, связывающим воедино все элементы пароконденсатного тракта одноходового воздухонагревателя КФБ-А. При правильном монтаже парового калорифера коллекторные крышки занимают верхнее и нижнее положение. Для подачи пара и отвода конденсата используются патрубки (4), монтируемые в каждый из коллекторов. Съемные боковые щитки (5) крепятся к торцам трубных решеток болтами.
Разработанные специально для эксплуатации в районах с тяжелыми климатическими условиями, паровые калориферы КФБ-А могут устанавливаться как отдельно, так и компоноваться в секции. Простой демонтаж щитков позволяет образовать весьма значительную сплошную поверхность нагрева из нескольких нагревательных модулей. Для соединения парового калорифера КФБ-А со смежным оборудованием вентиляционно-отопительной системы по периметру решеток и щитков пробиваются монтажные отверстия (6).
Паровоздушные биметаллические калориферы КФБ-А эксплуатируются с вертикальным расположением теплообменных элементов, которые могут быть изготовлены в двух вариантах: на базе стальных электросварных прямошовных по ГОСТ 10704 или цельнотянутых бесшовных по ГОСТ 8734 несущих трубок диаметром 22х1.5 мм и алюминиевого спирально-накатного оребрения номинальным диаметром 41 мм. Применение несущих трубок увеличенного сечения диаметром 22 мм, в отличие от нагревателей типовых калориферов диаметром 12 и 16 мм снижает гидравлическое сопротивление, уменьшает возможность зарастания и полного перекрытия их внутреннего сечения. Метод механического деформирования обеспечивает их монолитное сопряжение и плотный термический контакт с алюминиевой оребренной поверхностью, что способствует высокой коррозионной и тепловой стойкости.
Технические характеристики калориферов КФБ-А П
Калориферы паровые серии КФБ-А изготавливаются в двух вариантах: КФБ А 3 – трехрядная модель и КФБ А 4 – четырехрядный теплообменник. Увеличение количества рядов предполагает собой нагрев входящего воздуха на большую разницу температур.
- КФБ-2 А32000 м3/ч; 55 кВт
- КФБ-3 А32500 м3/ч; 68 кВт
- КФБ-4 А33200 м3/ч; 85 кВт
- КФБ-5 А34400 м3/ч; 117 кВт
- КФБ-6 А35500 м3/ч; 143 кВт
- КФБ-7 А36700 м3/ч; 176 кВт
- КФБ-8 А38000 м3/ч; 208 кВт
- КФБ-9 А39200 м3/ч; 237 кВт
- КФБ-10 А310500 м3/ч; 268 кВт
- КФБ-11 А312000 м3/ч; 311 кВт
- КФБ-12 А313500 м3/ч; 348 кВт
- КФБ-13 А316000 м3/ч; 407 кВт
- КФБ-14 А318000 м3/ч; 456 кВт
Паровые воздухонагреватели любой рядности состоят из тринадцати типоразмеров, каждому из которых присваивается свой порядковый номер. Калориферы одного номера КФБ-А3 и КФБ-А4 имеют одинаковые длину и высоту, а также производительность по воздуху, но разную тепловую мощность. Диапазон производительности по воздуху и теплу в зависимости от модели и номера парового калорифера серии КФБ-А варьируется от 2000 до 18000 м3/час, от 55 до 500 кВт.
- КФБ-2 А42000 м3/ч; 59 кВт
- КФБ-3 А42500 м3/ч; 75 кВт
- КФБ-4 А43200 м3/ч; 95 кВт
- КФБ-5 А44400 м3/ч; 127 кВт
- КФБ-6 А45500 м3/ч; 155 кВт
- КФБ-7 А46700 м3/ч; 193 кВт
- КФБ-8 А48000 м3/ч; 226 кВт
- КФБ-9 А49200 м3/ч; 261 кВт
- КФБ-10 А410500 м3/ч; 298 кВт
- КФБ-11 А412000 м3/ч; 340 кВт
- КФБ-12 А413500 м3/ч; 380 кВт
- КФБ-13 А416000 м3/ч; 446 кВт
- КФБ-14 А418000 м3/ч; 500 кВт

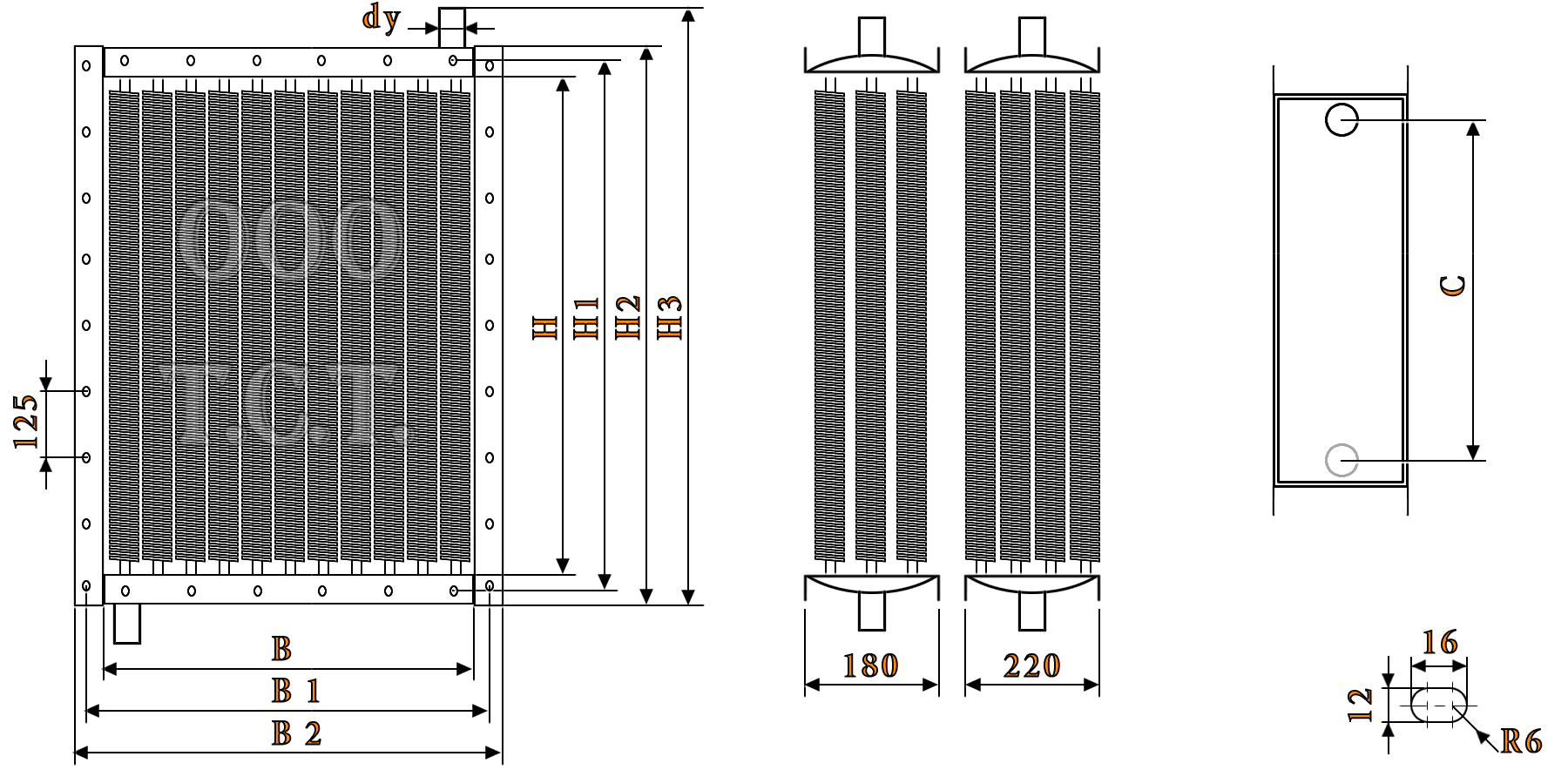

Габаритные размеры калориферов КФБ-А П
| Наименование калорифера | Производительность |
Площадь поверхности нагрева, м² |
Габаритные размеры, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| по воздуху, м³/ч | по теплу, кВт | H | H2 | B | B2 | dy | |||
| КФБ-2 А3 | 2000 | 55 | 7.7 | 560 | 630 | 360 | 430 | 32 | 35 |
| КФБ-3 А3 | 2500 | 68 | 9.7 | 560 | 630 | 480 | 550 | 32 | 44 |
| КФБ-4 А3 | 3200 | 85 | 12.3 | 710 | 780 | 480 | 550 | 32 | 49 |
| КФБ-5 А3 | 4400 | 117 | 16.1 | 710 | 780 | 600 | 670 | 50 | 61 |
| КФБ-6 А3 | 5500 | 143 | 19.4 | 860 | 930 | 600 | 670 | 50 | 72 |
| КФБ-7 А3 | 6700 | 176 | 24.1 | 860 | 930 | 720 | 790 | 50 | 87 |
| КФБ-8 А3 | 8000 | 208 | 28.2 | 1010 | 1080 | 720 | 790 | 50 | 100 |
| КФБ-9 А3 | 9200 | 237 | 31.8 | 1010 | 1080 | 840 | 910 | 65 | 115 |
| КФБ-10 А3 | 10500 | 268 | 36.5 | 1160 | 1230 | 840 | 910 | 65 | 132 |
| КФБ-11 А3 | 12000 | 311 | 42.7 | 1160 | 1230 | 960 | 1030 | 65 | 149 |
| КФБ-12 А3 | 13500 | 348 | 48.2 | 1310 | 1380 | 960 | 1030 | 65 | 167 |
| КФБ-13 А3 | 16000 | 407 | 55.2 | 1310 | 1380 | 1080 | 1150 | 65 | 194 |
| КФБ-14 А3 | 18000 | 456 | 61.5 | 1460 | 1530 | 1080 | 1150 | 65 | 221 |
| Наименование калорифера | Производительность |
Площадь поверхности нагрева, м² |
Габаритные размеры, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| по воздуху, м³/ч | по теплу, кВт | H | H2 | B | B2 | dy | |||
| КФБ-2 А4 | 2000 | 59 | 10.0 | 560 | 630 | 360 | 430 | 32 | 41 |
| КФБ-3 А4 | 2500 | 75 | 13.4 | 560 | 630 | 480 | 550 | 32 | 53 |
| КФБ-4 А4 | 3200 | 95 | 16.9 | 710 | 780 | 480 | 550 | 32 | 65 |
| КФБ-5 А4 | 4400 | 127 | 21.2 | 710 | 780 | 600 | 670 | 50 | 81 |
| КФБ-6 А4 | 5500 | 155 | 25.6 | 860 | 930 | 600 | 670 | 50 | 96 |
| КФБ-7 А4 | 6700 | 193 | 31.7 | 860 | 930 | 720 | 790 | 50 | 116 |
| КФБ-8 А4 | 8000 | 226 | 37.2 | 1010 | 1080 | 720 | 790 | 50 | 133 |
| КФБ-9 А4 | 9200 | 261 | 43.2 | 1010 | 1080 | 840 | 910 | 65 | 154 |
| КФБ-10 А4 | 10500 | 298 | 49.5 | 1160 | 1230 | 840 | 910 | 65 | 173 |
| КФБ-11 А4 | 12000 | 340 | 56.5 | 1160 | 1230 | 960 | 1030 | 65 | 198 |
| КФБ-12 А4 | 13500 | 380 | 63.7 | 1310 | 1380 | 960 | 1030 | 65 | 220 |
| КФБ-13 А4 | 16000 | 446 | 73.0 | 1310 | 1380 | 1080 | 1150 | 65 | 256 |
| КФБ-14 А4 | 18000 | 500 | 81.4 | 1460 | 1530 | 1080 | 1150 | 65 | 289 |
Структура условного обозначения паровых калориферов КФБ-А производства ООО «Т.С.Т.». Калорифер КФБ-7 А4 УХЛ3 П (ТУ 4863-002-55613706-02): КФБ – калорифер фронтальный большой; А - алюминиевое спирально-накатное оребрение нагревательных трубок; 4 - количество рядов теплообменных элементов; 7 - типоразмер воздухонагревателя; УХЛ - климатическое исполнение; 3 - категория размещения; П – паровой по используемому теплоносителю.
