Калориферы КФБ-А М водяные

Производство калориферов КФБ-А М

Калориферы водяные КФБ-А производства ООО Т.С.Т. – водовоздушные биметаллические многоходовые теплообменники, предназначенные для подогрева воздуха в холодный и переходный периоды года. В качестве теплоносителя выступает горячая или перегретая вода с температурой до 180°С и давлением до 1.2 МПа. Разработанные нашим предприятием и запущенные в производство в 2002 году, калориферы водяные КФБ-А получили широкое распространение и хорошо зарекомендовали себя на многочисленных предприятиях горнодобывающей отрасли, в крайне тяжелых условиях эксплуатации.

Калорифер для шахт и рудников
Производство водяных калориферов КФБ

Конструкция калориферов КФБ-А М

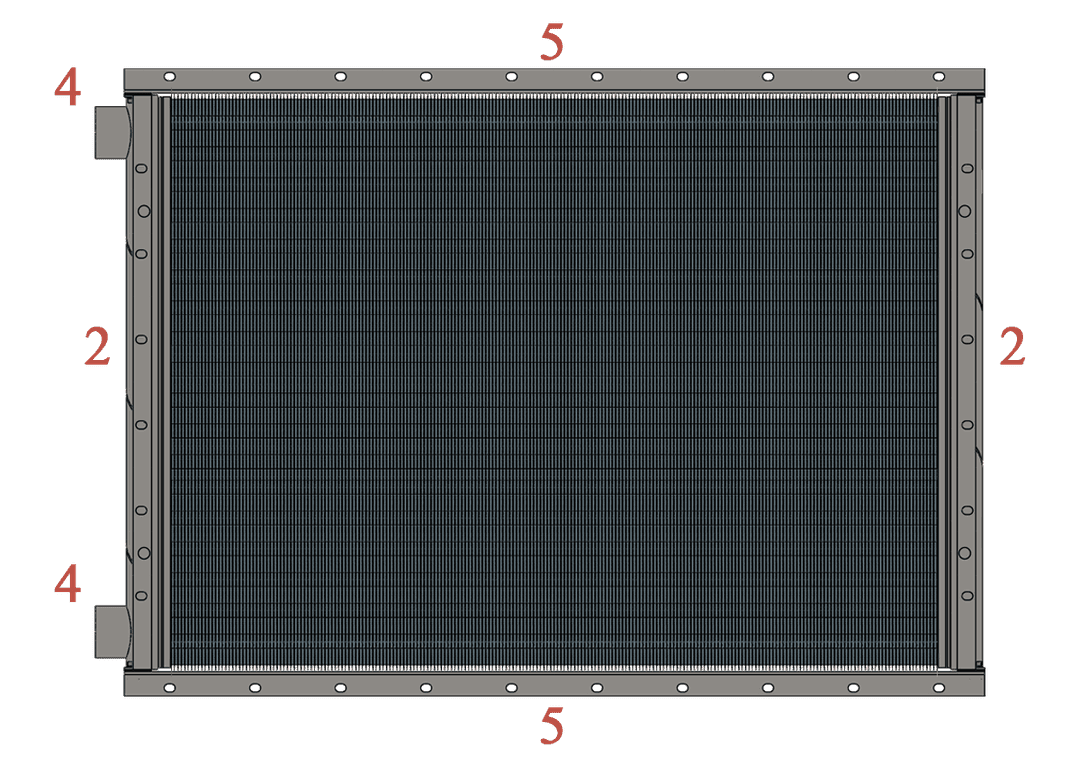

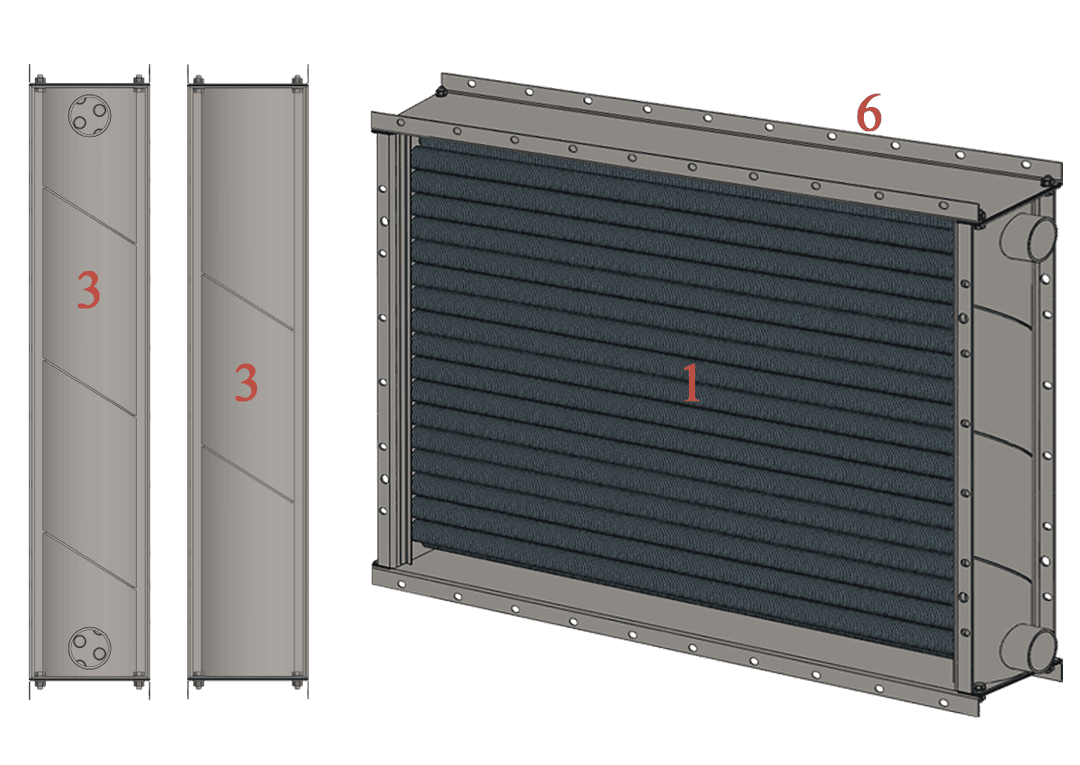

Конструктивно калорифер КФБ-А водяной представляет собой металлический модульный блок прямоугольного сечения, оснащенный несколькими рядами теплообменных элементов (1), расположенных для интенсификации теплопередачи в шахматном порядке. Монолитность каркаса обеспечивается двумя трубными решетками (2), изготовленными из листовой стали толщиной 4 мм, и коллекторами (3) с разделительными перегородками. Данное разделение позволяет повысить скорость движения воды и, соответственно теплоотдачу воздухонагревателя, без увеличения объема теплоносителя.

Жесткость и прочностность конструкции гарантируется сварным соединением, связывающим воедино все элементы гидравлического тракта многоходового воздухонагревателя КФБ-А. Для подачи и отвода теплоносителя предназначены патрубки (4). Съемные боковые щитки (5) крепятся к торцам трубных решеток болтами. Простой демонтаж щитков позволяет образовать весьма значительную сплошную поверхность нагрева из нескольких нагревательных модулей, связанных между собой тем же болтовым соединением. Для соединения водяного калорифера КФБ-А со смежным оборудованием вентиляционно-отопительной системы по периметру решеток и щитков пробиваются монтажные отверстия (6).

Водовоздушные биметаллические калориферы КФБ-А эксплуатируются с горизонтальным расположением теплообменных элементов, которые могут быть изготовлены в двух вариантах: на базе стальных электросварных прямошовных по ГОСТ 10704 или цельнотянутых бесшовных по ГОСТ 8734 несущих трубок диаметром 22х1.5 мм и алюминиевого спирально-накатного оребрения номинальным диаметром 41 мм. Изготовление калориферов КФБ-А М осуществляется согласно ТУ 4863-002-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого водяного воздухонагревателя на герметичность и прочность.

Назначение калориферов КФБ-А М

Разработанные специально для эксплуатации в районах с тяжелыми климатическими условиями, водяные калориферы КФБ-А могут устанавливаться как отдельно, так и компоноваться в секции. Группы калориферных секций насчитывают до 200 теплообменников, образующих единую конструкцию. Такие крупные воздухонагревательные установки являются важным элементом в системе подогрева воздуха для проветривания горных выработок шахт и рудников.

Калорифер для проветривания горных выработок
Шахтовые калориферы

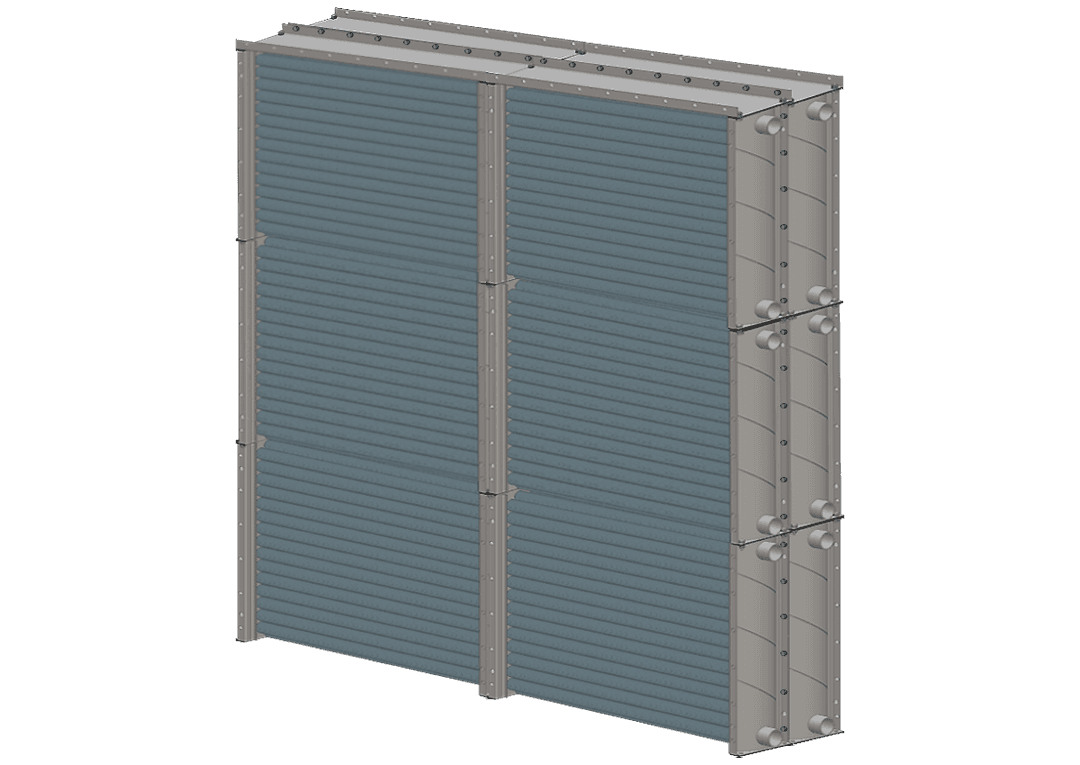

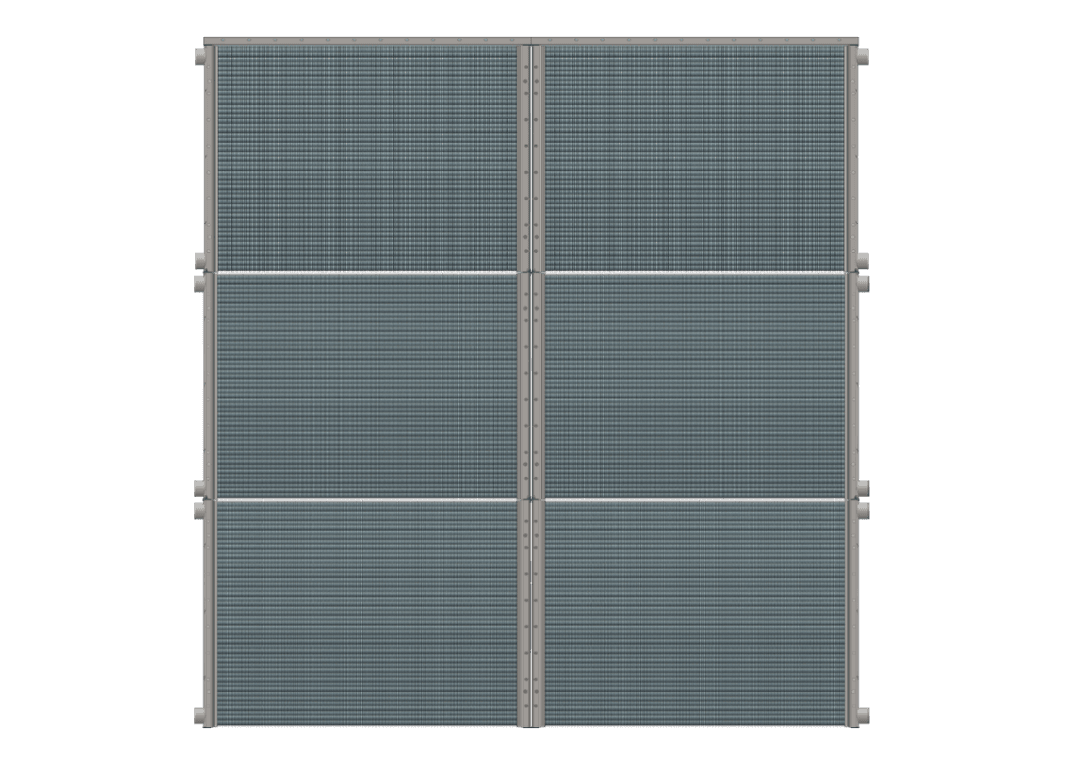

Компоновка КФБ-А М в калориферные установки

При подборе моделей и типоразмеров водяных воздухонагревателей для компоновки их в калориферные секции или установки приоритет отдается именно калориферам серии КФБ-А по ряду причин. Перечислим некоторые из них. Оптимальные габаритные размеры всех калориферов этой линейки, с плавным повышением производительности по воздуху и теплу, позволяют осуществить более точный подбор под конкретную задачу. Широкий выбор теплообменников средних размеров с объемом нагреваемого воздуха от 8000 до 12000 м3/час делает возможным, с одной стороны, обеспечить достаточно существенную производительность на единицу нагревателя, с другой – не закладывать в установку калориферы крупных габаритов ввиду вероятности температурных деформаций. Увеличенный по сравнению с другими моделями водяных калориферов диаметр теплопередающих трубок снижает возможность зарастания и полного перекрытия их внутренних полостей твердыми отложениями и накипью при загрязненном теплоносителе, что в условиях эксплуатации калорифера при низких отрицательных температурах предотвратит возможное замораживание и разрушение целостности теплообменника. Следует отметить и высокую коррозионную и тепловую стойкость применяемого поверхностного спирально-накатного алюминиевого оребрения, которое обеспечивает плотный и монолитный контакт с металлической несущей трубой, увеличивает значения теплопередачи и срок эксплуатации водяного воздухонагревателя.

Технические характеристики калориферов КФБ-А М

Калориферы водяные серии КФБ-А изготавливаются в двух вариантах: КФБ А 3 – трехрядная модель и КФБ А 4 – четырехрядный теплообменник. Увеличение количества рядов предполагает собой нагрев входящего воздуха на большую разницу температур.

Водяные воздухонагреватели любой рядности состоят из тринадцати типоразмеров, каждому из которых присваивается свой порядковый номер. Калориферы одного номера КФБ-А3 и КФБ-А4 имеют одинаковые длину и высоту, а также производительность по воздуху, но разную тепловую мощность. Диапазон производительности по воздуху и теплу в зависимости от модели и номера водяного калорифера серии КФБ-А варьируется от 2000 до 18000 м3/час, от 42 до 502 кВт.

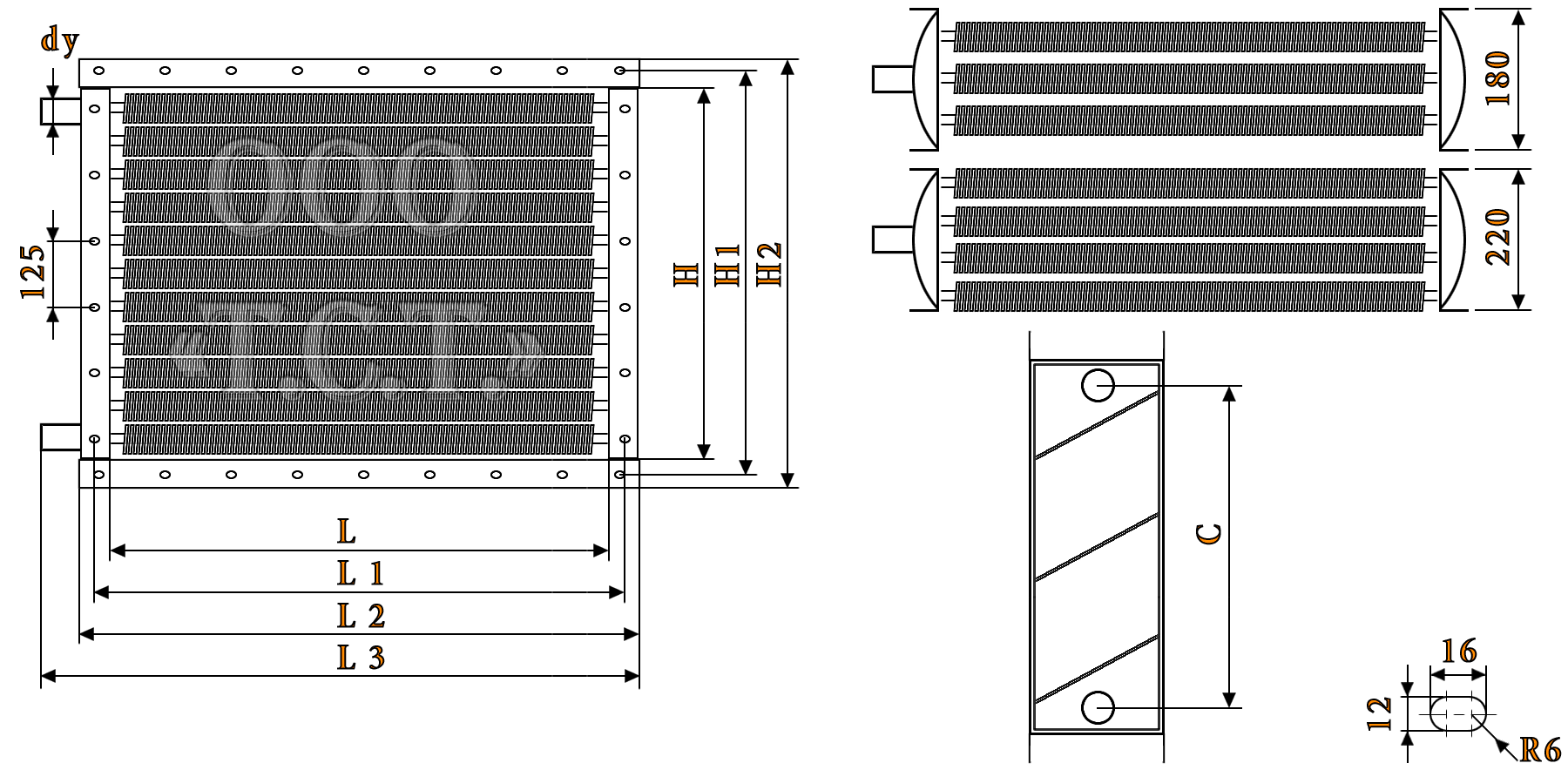

Габаритные размеры калориферов КФБ-А М

Технические характеристики водяных калориферов КФБ
Наименование калорифера Производительность Площадь
поверхности нагрева, м² 		Габаритные размеры, мм Масса, кг
по воздуху, м³/ч по теплу, кВт L L2 H H2 dy
КФБ-2 А3 2000 42 7.7 560 630 360 430 32 35
КФБ-3 А3 2500 53 9.7 560 630 480 550 32 44
КФБ-4 А3 3200 69 12.3 710 780 480 550 32 49
КФБ-5 А3 4400 96 16.1 710 780 600 670 50 61
КФБ-6 А3 5500 120 19.4 860 930 600 670 50 72
КФБ-7 А3 6700 150 24.1 860 930 720 790 50 87
КФБ-8 А3 8000 179 28.2 1010 1080 720 790 50 100
КФБ-9 А3 9200 202 31.8 1010 1080 840 910 65 115
КФБ-10 А3 10500 233 36.5 1160 1230 840 910 65 132
КФБ-11 А3 12000 272 42.7 1160 1230 960 1030 65 149
КФБ-12 А3 13500 309 48.2 1310 1380 960 1030 65 167
КФБ-13 А3 16000 366 55.2 1310 1380 1080 1150 65 194
КФБ-14 А3 18000 414 61.5 1460 1530 1080 1150 65 221
Наименование калорифера Производительность Площадь
поверхности нагрева, м² 		Габаритные размеры, мм Масса, кг
по воздуху, м³/ч по теплу, кВт L L2 H H2 dy
КФБ-2 А4 2000 52 10.0 560 630 360 430 32 41
КФБ-3 А4 2500 68 13.4 560 630 480 550 32 53
КФБ-4 А4 3200 88 16.9 710 780 480 550 32 65
КФБ-5 А4 4400 118 21.2 710 780 600 670 50 81
КФБ-6 А4 5500 147 25.6 860 930 600 670 50 96
КФБ-7 А4 6700 183 31.7 860 930 720 790 50 116
КФБ-8 А4 8000 219 37.2 1010 1080 720 790 50 133
КФБ-9 А4 9200 253 43.2 1010 1080 840 910 65 154
КФБ-10 А4 10500 291 49.5 1160 1230 840 910 65 173
КФБ-11 А4 12000 333 56.5 1160 1230 960 1030 65 198
КФБ-12 А4 13500 376 63.7 1310 1380 960 1030 65 220
КФБ-13 А4 16000 445 73.0 1310 1380 1080 1150 65 256
КФБ-14 А4 18000 502 81.4 1460 1530 1080 1150 65 289

Структура условного обозначения водяных калориферов КФБ-А производства ООО «Т.С.Т.». Калорифер КФБ-12 А3 УХЛ3 М (ТУ 4863-002-55613706-02): КФБ – калорифер фронтальный большой; А - алюминиевое спирально-накатное оребрение нагревательных трубок; 3 - количество рядов теплообменных элементов; 12 - типоразмер воздухонагревателя; УХЛ - климатическое исполнение; 3 - категория размещения; М – многоходовой по ходу движению теплоносителя.
