Калорифер КФБ-2 А4 М

Воздухонагреватель КФБ-2 А4 М

Калорифер КФБ-2 А4 М

Характеристики: 2000 м3/ч;

52 кВт

19 339 руб. с НДС

Калорифер КФБ-2 А4 М УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Технические характеристики калорифера КФБ-2 А4 водяного

Производительность по воздуху, м3/час2000
Тепловая мощность калорифера, кВт52
Площадь поверхности теплообмена, м210.0
Площадь фронтального сечения, м20.202
Объем воздухонагревателя, л8.6
Количество рядов теплообменника4
Количество теплообменных трубок30
Число ходов по теплоносителю4
Диаметр патрубков, Ду мм32
Масса, кг41
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па405
Гидравлическое сопротивление min, кПа0.146
Гидравлическое сопротивление max, кПа20.885
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час0.9
Расход теплоносителя max, м3/час2.0
Коэффициент теплопередачи min, Вт/(м2•°С)29.62
Коэффициент теплопередачи max, Вт/(м2•°С)83.54

Таблица расчета и подбора водяного калорифера КФБ-2 А4

Ниже представлены расчетные данные водяного калорифера КФБ-2 А4 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/90
Объем нагреваемого воздуха, м³/ч 2500 2800 3200
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 157 169 183 198 194 209 226 245 248 267 289 313
Температура воздуха на выходе из калорифера, °С 38 32 25 19 36 30 23 16 33 27 20 14
Расход теплоносителя, м³/ч 0,9 1,0 1,1 1,2 1,0 1,0 1,1 1,2 1,0 1,1 1,2 1,4
Гидравлическое сопротивление, кПа 0,1 0,2 0,3 0,3 0,2 0,2 0,3 0,4 0,2 0,3 0,4 0,4
Производительность по теплу, кВт 57 64 70 77 62 69 76 83 68 75 83 91
График теплоносителя, °С 130/90
Объем нагреваемого воздуха, м³/ч 2000 2500 2800
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 104 112 121 131 157 169 183 198 194 209 226 245
Температура воздуха на выходе из калорифера, °С 39 34 28 21 35 29 23 16 33 27 21 14
Расход теплоносителя, м³/ч 1,0 1,1 1,3 1,4 1,2 1,3 1,5 1,6 1,3 1,4 1,6 1,7
Гидравлическое сопротивление, кПа 0,2 0,3 0,4 0,4 0,3 0,4 0,4 0,5 0,4 0,4 0,5 0,6
Производительность по теплу, кВт 47 52 58 64 55 61 67 74 59 66 73 80
График теплоносителя, °С 115/90
Объем нагреваемого воздуха, м³/ч 2000 2300 2600
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 104 112 121 131 135 145 157 170 169 182 197 213
Температура воздуха на выходе из калорифера, °С 37 32 26 20 35 29 23 17 33 27 21 14
Расход теплоносителя, м³/ч 1,6 1,8 2,0 2,2 1,8 2,0 2,2 2,4 1,9 2,1 2,4 2,6
Гидравлическое сопротивление, кПа 0,5 0,6 0,7 0,9 0,6 0,7 0,9 1,1 0,7 0,9 1,1 1,3
Производительность по теплу, кВт 45 51 56 62 50 56 62 69 54 61 67 75
График теплоносителя, °С 105/80
Объем нагреваемого воздуха, м³/ч 1200 1600 2000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 40 44 47 51 69 74 80 87 104 112 121 131
Температура воздуха на выходе из калорифера, °С 41 36 31 26 36 31 25 20 32 27 21 15
Расход теплоносителя, м³/ч 1,0 1,2 1,3 1,4 1,2 1,4 1,6 1,8 1,5 1,6 1,8 2,0
Гидравлическое сопротивление, кПа 0,2 0,3 0,3 0,4 0,3 0,4 0,5 0,6 0,4 0,5 0,6 0,8
Производительность по теплу, кВт 29 33 37 41 36 40 45 50 42 47 52 58
График теплоносителя, °С 95/75
Объем нагреваемого воздуха, м³/ч 1100 1500 1800
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 34 37 40 44 61 66 71 77 86 92 100 108
Температура воздуха на выходе из калорифера, °С 39 34 29 24 34 29 23 18 31 25 20 14
Расход теплоносителя, м³/ч 1,1 1,3 1,4 1,6 1,4 1,6 1,8 2,0 1,6 1,8 2,0 2,3
Гидравлическое сопротивление, кПа 0,2 0,3 0,4 0,5 0,3 0,4 0,6 0,7 0,4 0,6 0,8 1,0
Производительность по теплу, кВт 26 29 33 37 32 36 41 46 36 41 46 52
График теплоносителя, °С 90/70
Объем нагреваемого воздуха, м³/ч 1000 1300 1600
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 29 31 34 37 47 51 55 59 69 74 80 87
Температура воздуха на выходе из калорифера, °С 37 33 28 23 33 29 23 18 30 25 19 14
Расход теплоносителя, м³/ч 1,0 1,2 1,3 1,4 1,2 1,4 1,6 1,7 1,4 1,6 1,8 2,0
Гидравлическое сопротивление, кПа 0,1 0,2 0,3 0,4 0,2 0,3 0,4 0,5 0,3 0,4 0,6 0,7
Производительность по теплу, кВт 23 26 29 33 27 31 35 40 32 36 41 46

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

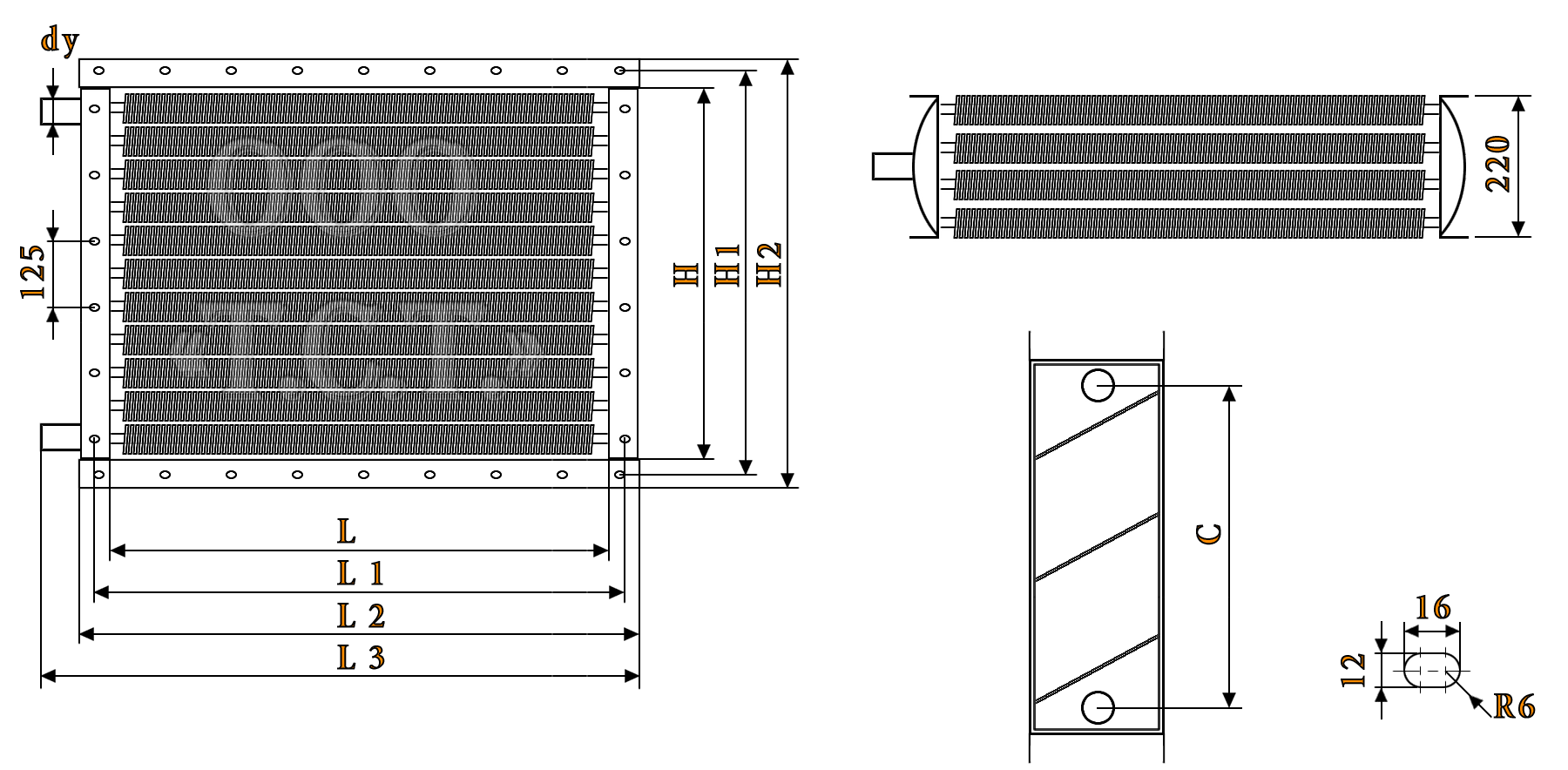

Габаритные размеры калорифера КФБ-2 А4

Калорифер КФБ-2 А4 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КФБ-2 А4 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
56060663069536040643029532
