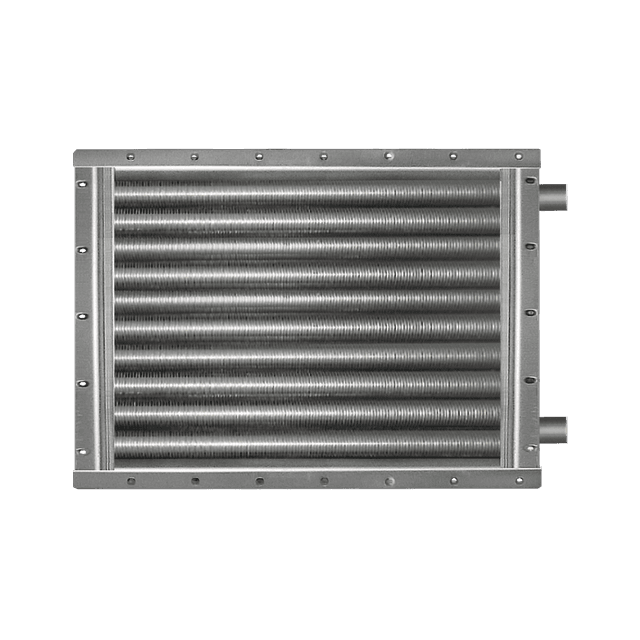

Калорифер КФБ-6 А4 М

Воздухонагреватель КФБ-6 А4 М

Калорифер КФБ-6 А4 М

Характеристики: 5500 м3/ч;

147 кВт

42 231 руб. с НДС

Калорифер КФБ-6 А4 М УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Технические характеристики калорифера КФБ-6 А4 водяного

Производительность по воздуху, м3/час5500
Тепловая мощность калорифера, кВт147
Площадь поверхности теплообмена, м225.6
Площадь фронтального сечения, м20.516
Объем воздухонагревателя, л18.6
Количество рядов теплообменника4
Количество теплообменных трубок50
Число ходов по теплоносителю6
Диаметр патрубков, Ду мм50
Масса, кг96
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па405
Гидравлическое сопротивление min, кПа0.121
Гидравлическое сопротивление max, кПа17.365
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час1.2
Расход теплоносителя max, м3/час5.7
Коэффициент теплопередачи min, Вт/(м2•°С)29.62
Коэффициент теплопередачи max, Вт/(м2•°С)83.54

Таблица расчета и подбора водяного калорифера КФБ-6 А4

Ниже представлены расчетные данные водяного калорифера КФБ-6 А4 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/70
Объем нагреваемого воздуха, м³/ч 4500 5500 6700
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 82 89 96 104 119 128 139 151 172 185 200 217
Температура воздуха на выходе из калорифера, °С 41 36 30 24 37 32 26 20 34 28 22 15
Расход теплоносителя, м³/ч 1,2 1,3 1,5 1,7 1,4 1,5 1,7 1,9 1,6 1,8 1,9 2,1
Гидравлическое сопротивление, кПа 0,2 0,3 0,4 0,5 0,3 0,4 0,5 0,7 0,5 0,6 0,7 0,9
Производительность по теплу, кВт 109 122 135 150 125 140 155 172 143 159 177 196
График теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 4000 5000 6000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 66 71 77 84 100 108 116 126 140 151 163 177
Температура воздуха на выходе из калорифера, °С 40 35 29 24 36 30 25 19 33 27 21 15
Расход теплоносителя, м³/ч 1,4 1,6 1,7 1,9 1,6 1,8 1,9 2,3 1,8 2,1 2,3 2,5
Гидравлическое сопротивление, кПа 0,3 0,4 0,5 0,7 0,5 0,6 0,8 0,9 0,6 0,8 1,0 1,2
Производительность по теплу, кВт 95 106 119 132 111 124 139 154 125 141 157 174
График теплоносителя, °С 115/70
Объем нагреваемого воздуха, м³/ч 3500 4500 5500
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 52 56 60 65 82 89 96 104 119 128 139 151
Температура воздуха на выходе из калорифера, °С 40 35 29 24 35 30 24 19 32 26 20 15
Расход теплоносителя, м³/ч 1,6 1,8 2,0 2,3 1,9 2,2 2,4 2,7 2,2 2,5 2,8 3,1
Гидравлическое сопротивление, кПа 0,4 0,6 0,7 0,9 0,7 0,8 1,1 1,3 0,9 1,1 1,4 1,8
Производительность по теплу, кВт 82 93 104 116 98 111 124 138 113 127 143 159
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 3000 4000 5000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 39 42 45 49 66 71 77 84 100 108 116 126
Температура воздуха на выходе из калорифера, °С 40 36 31 26 36 30 25 20 32 26 21 15
Расход теплоносителя, м³/ч 1,8 2,0 2,3 2,5 2,2 2,5 2,8 3,1 2,6 2,9 3,2 3,6
Гидравлическое сопротивление, кПа 0,6 0,7 0,9 1,2 0,9 1,1 1,4 1,8 1,2 1,5 1,9 2,4
Производительность по теплу, кВт 72 81 91 102 88 99 112 125 103 116 130 146
График теплоносителя, °С 95/70
Объем нагреваемого воздуха, м³/ч 3000 4000 5000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 39 42 45 49 66 71 77 84 100 108 116 126
Температура воздуха на выходе из калорифера, °С 39 34 29 24 34 29 24 18 30 25 19 14
Расход теплоносителя, м³/ч 2,4 2,8 3,1 3,5 3,0 3,4 3,8 4,2 3,5 3,9 4,4 5,0
Гидравлическое сопротивление, кПа 1,0 1,4 1,7 2,2 1,6 2,1 2,7 3,3 2,2 2,9 3,6 4,6
Производительность по теплу, кВт 69 79 89 100 85 97 109 122 100 113 128 143
График теплоносителя, °С 90/70
Объем нагреваемого воздуха, м³/ч 3000 4000 4500
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 39 42 45 49 66 71 77 84 82 89 96 104
Температура воздуха на выходе из калорифера, °С 38 33 28 24 33 28 23 18 31 26 21 15
Расход теплоносителя, м³/ч 3,0 3,4 3,8 4,3 3,7 4,2 4,7 5,2 4,0 4,5 5,1 5,7
Гидравлическое сопротивление, кПа 1,6 2,1 2,7 3,4 2,4 3,2 4,1 5,1 2,9 3,8 4,8 6,0
Производительность по теплу, кВт 68 78 88 99 84 96 108 121 91 104 117 132

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

Габаритные размеры калорифера КФБ-6 А4

Калорифер КФБ-6 А4 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КФБ-6 А4 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
86090693099560064667050250
