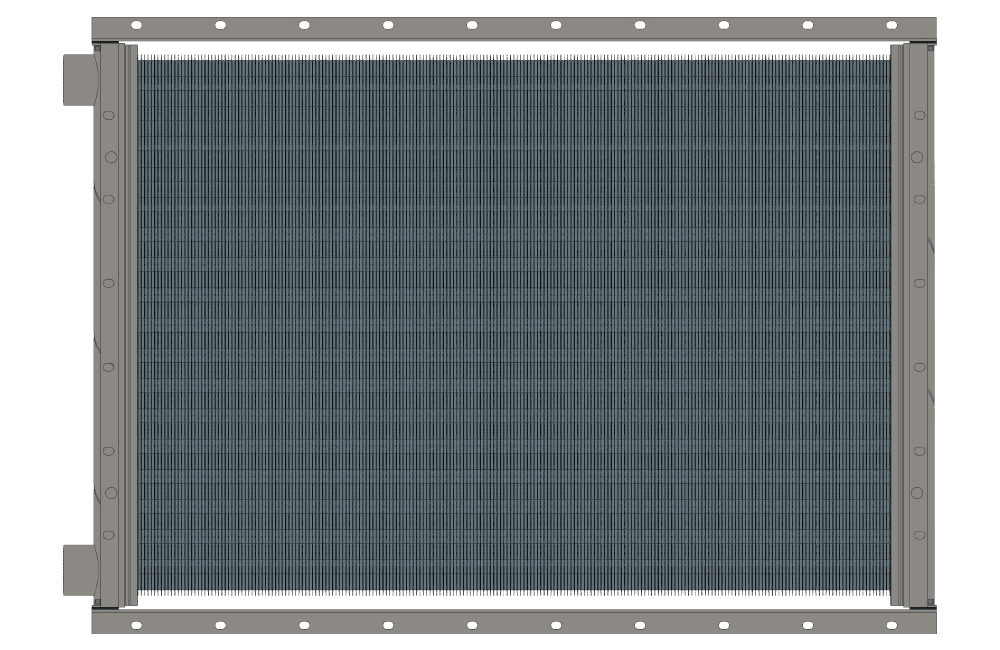

Калорифер КФБ-10 А4 М
Калорифер КФБ-10 А4 М
Характеристики: 10500 м3/ч;
291 кВт
68 792 руб. с НДС
Калорифер КФБ-10 А4 М УХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Все калориферы данного типоразмера
Стандартные четырехрядные типоразмеры
Технические характеристики калорифера КФБ-10 А4 водяного
| Производительность по воздуху, м3/час | 10500 |
|---|---|
| Тепловая мощность калорифера, кВт | 291 |
| Площадь поверхности теплообмена, м2 | 49.5 |
| Площадь фронтального сечения, м2 | 0.974 |
| Объем воздухонагревателя, л | 32.0 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 70 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 65 |
| Масса, кг | 173 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 405 |
| Гидравлическое сопротивление min, кПа | 0.15 |
| Гидравлическое сопротивление max, кПа | 21.586 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 2.7 |
| Расход теплоносителя max, м3/час | 11.6 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.62 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 83.54 |
Таблица расчета и подбора водяного калорифера КФБ-10 А4
Ниже представлены расчетные данные водяного калорифера КФБ-10 А4 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10500 | 12000 | 14000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 122 | 131 | 142 | 154 | 156 | 168 | 181 | 197 | 207 | 223 | 241 | 262 |
| Температура воздуха на выходе из калорифера, °С | 39 | 34 | 28 | 22 | 37 | 31 | 25 | 19 | 34 | 28 | 22 | 16 |
| Расход теплоносителя, м³/ч | 2,7 | 3,0 | 3,3 | 3,7 | 2,9 | 3,3 | 3,7 | 4,0 | 3,3 | 3,6 | 4,1 | 4,5 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,3 | 1,7 | 2,1 | 1,3 | 1,6 | 2,0 | 2,5 | 1,6 | 2,0 | 2,5 | 3,1 |
| Производительность по теплу, кВт | 246 | 276 | 307 | 339 | 270 | 302 | 336 | 372 | 300 | 335 | 373 | 412 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10500 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 92 | 99 | 107 | 116 | 122 | 131 | 142 | 154 | 156 | 168 | 181 | 197 |
| Температура воздуха на выходе из калорифера, °С | 39 | 33 | 28 | 22 | 36 | 31 | 25 | 19 | 34 | 28 | 22 | 16 |
| Расход теплоносителя, м³/ч | 3,1 | 3,4 | 3,8 | 4,2 | 3,4 | 3,8 | 4,2 | 4,7 | 3,7 | 4,2 | 4,6 | 5,1 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,7 | 2,1 | 2,6 | 1,6 | 2,1 | 2,6 | 3,2 | 2,0 | 2,5 | 3,2 | 3,9 |
| Производительность по теплу, кВт | 210 | 235 | 263 | 292 | 233 | 262 | 292 | 325 | 256 | 287 | 320 | 356 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 74 | 79 | 86 | 93 | 92 | 99 | 107 | 116 | 122 | 131 | 142 | 154 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 28 | 22 | 36 | 31 | 26 | 20 | 34 | 28 | 22 | 17 |
| Расход теплоносителя, м³/ч | 3,6 | 4,0 | 4,5 | 5,0 | 3,9 | 4,4 | 4,9 | 5,4 | 4,3 | 4,9 | 5,4 | 6,0 |
| Гидравлическое сопротивление, кПа | 1,8 | 2,3 | 2,9 | 3,6 | 2,1 | 2,7 | 3,4 | 4,3 | 2,6 | 3,4 | 4,2 | 5,3 |
| Производительность по теплу, кВт | 184 | 208 | 233 | 260 | 200 | 226 | 253 | 282 | 223 | 252 | 282 | 314 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 74 | 79 | 86 | 93 | 92 | 99 | 107 | 116 | 122 | 131 | 142 | 154 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 26 | 21 | 35 | 29 | 24 | 18 | 32 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 4,4 | 5,0 | 5,6 | 6,3 | 4,8 | 5,4 | 6,1 | 6,8 | 5,4 | 6,1 | 6,8 | 7,6 |
| Гидравлическое сопротивление, кПа | 2,8 | 3,5 | 4,5 | 5,6 | 3,3 | 4,2 | 5,3 | 6,6 | 4,1 | 5,2 | 6,6 | 8,2 |
| Производительность по теплу, кВт | 179 | 203 | 228 | 254 | 194 | 220 | 247 | 276 | 217 | 245 | 275 | 307 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 74 | 79 | 86 | 93 | 92 | 99 | 107 | 116 | 111 | 120 | 130 | 141 |
| Температура воздуха на выходе из калорифера, °С | 35 | 30 | 25 | 20 | 33 | 28 | 23 | 17 | 31 | 26 | 21 | 15 |
| Расход теплоносителя, м³/ч | 6,0 | 6,8 | 7,7 | 8,6 | 6,5 | 7,4 | 8,3 | 9,3 | 7,0 | 8,0 | 9,0 | 10,0 |
| Гидравлическое сопротивление, кПа | 5,0 | 6,5 | 8,3 | 10,4 | 6,0 | 7,7 | 9,8 | 12,3 | 6,9 | 8,9 | 11,4 | 14,2 |
| Производительность по теплу, кВт | 174 | 197 | 222 | 249 | 189 | 214 | 242 | 271 | 203 | 231 | 260 | 291 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 58 | 62 | 67 | 73 | 74 | 79 | 86 | 93 | 92 | 99 | 107 | 116 |
| Температура воздуха на выходе из калорифера, °С | 36 | 32 | 27 | 22 | 34 | 29 | 24 | 19 | 32 | 27 | 22 | 17 |
| Расход теплоносителя, м³/ч | 6,7 | 7,6 | 8,6 | 9,7 | 7,4 | 8,4 | 9,5 | 10,6 | 8,0 | 9,1 | 10,3 | 11,6 |
| Гидравлическое сопротивление, кПа | 6,3 | 8,1 | 10,4 | 13,2 | 7,7 | 9,9 | 12,6 | 15,9 | 9,0 | 11,7 | 14,9 | 18,9 |
| Производительность по теплу, кВт | 156 | 177 | 200 | 225 | 171 | 195 | 220 | 247 | 186 | 212 | 239 | 268 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

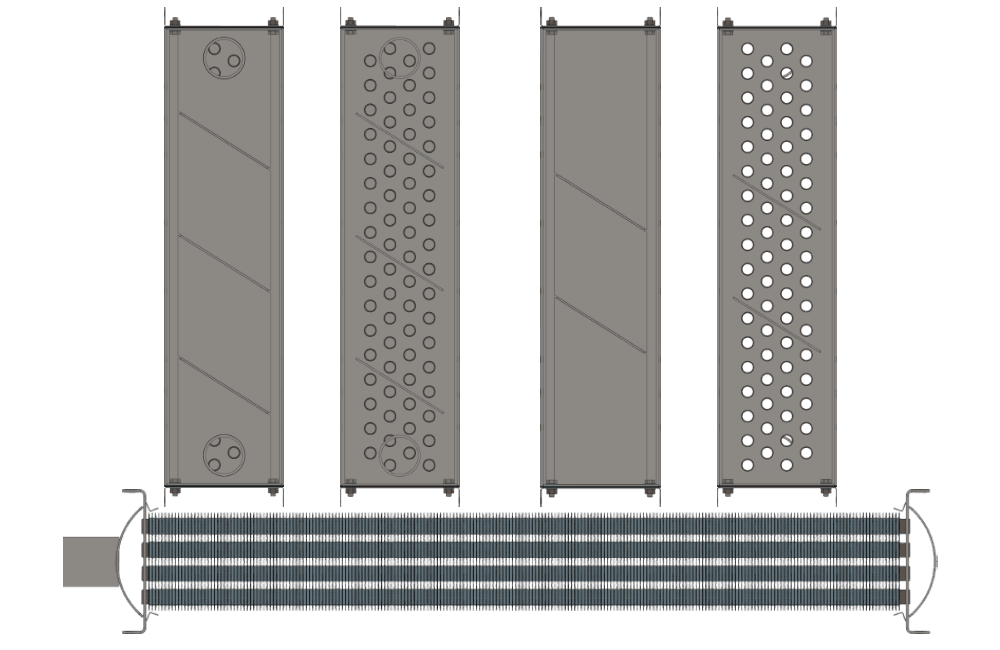

Габаритные размеры калорифера КФБ-10 А4
| Габаритные и присоединительные размеры калорифера КФБ-10 А4 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1160 | 1206 | 1230 | 1295 | 840 | 886 | 910 | 728 | 65 |
