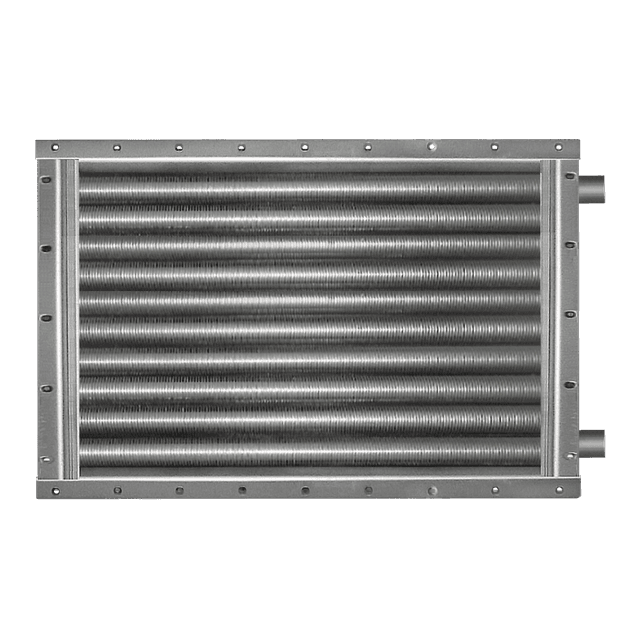

Калорифер КФБ-8 А4 М

Воздухонагреватель КФБ-8 А4 М

Калорифер КФБ-8 А4 М

Характеристики: 8000 м3/ч;

219 кВт

57 446 руб. с НДС

Калорифер КФБ-8 А4 М УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Технические характеристики калорифера КФБ-8 А4 водяного

Производительность по воздуху, м3/час8000
Тепловая мощность калорифера, кВт219
Площадь поверхности теплообмена, м237.2
Площадь фронтального сечения, м20.727
Объем воздухонагревателя, л25.5
Количество рядов теплообменника4
Количество теплообменных трубок62
Число ходов по теплоносителю6
Диаметр патрубков, Ду мм50
Масса, кг133
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па405
Гидравлическое сопротивление min, кПа0.142
Гидравлическое сопротивление max, кПа20.375
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час2.0
Расход теплоносителя max, м3/час9.3
Коэффициент теплопередачи min, Вт/(м2•°С)29.62
Коэффициент теплопередачи max, Вт/(м2•°С)83.54

Таблица расчета и подбора водяного калорифера КФБ-8 А4

Ниже представлены расчетные данные водяного калорифера КФБ-8 А4 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/70
Объем нагреваемого воздуха, м³/ч 8000 9200 10500
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 126 136 147 160 164 176 191 207 209 225 243 264
Температура воздуха на выходе из калорифера, °С 39 33 27 22 36 31 24 18 34 28 22 15
Расход теплоносителя, м³/ч 2,0 2,3 2,5 2,8 2,2 2,5 2,8 3,1 2,5 2,7 3,0 3,4
Гидравлическое сопротивление, кПа 0,7 0,9 1,1 1,4 0,9 1,1 1,4 1,8 1,1 1,3 1,7 2,1
Производительность по теплу, кВт 186 208 231 256 205 229 254 282 224 250 278 308
График теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 7000 8000 9200
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 99 106 115 125 126 136 147 160 164 176 191 207
Температура воздуха на выходе из калорифера, °С 38 33 27 21 36 30 24 18 33 27 21 15
Расход теплоносителя, м³/ч 2,3 2,6 2,9 3,2 2,6 2,9 3,2 3,6 2,8 3,2 3,5 3,9
Гидравлическое сопротивление, кПа 0,9 1,2 1,5 1,8 1,1 1,4 1,8 2,2 1,4 1,7 2,2 2,7
Производительность по теплу, кВт 160 180 201 223 176 198 220 245 194 217 243 269
График теплоносителя, °С 115/70
Объем нагреваемого воздуха, м³/ч 6000 7000 8000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 74 80 87 94 99 106 115 125 126 136 147 160
Температура воздуха на выходе из калорифера, °С 38 33 28 22 35 30 25 19 33 28 22 16
Расход теплоносителя, м³/ч 2,7 3,0 3,4 3,8 3,0 3,4 3,7 4,2 3,3 3,7 4,1 4,6
Гидравлическое сопротивление, кПа 1,2 1,5 1,9 2,4 1,5 1,9 2,4 3,0 1,8 2,3 2,9 3,6
Производительность по теплу, кВт 138 155 174 194 153 173 194 216 168 190 213 237
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 6000 7000 8000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 74 80 87 94 99 106 115 125 126 136 147 160
Температура воздуха на выходе из калорифера, °С 36 31 26 21 34 28 23 18 32 26 21 15
Расход теплоносителя, м³/ч 3,3 3,8 4,2 4,7 3,7 4,2 4,7 5,2 4,1 4,6 5,1 5,7
Гидравлическое сопротивление, кПа 1,8 2,4 3,0 3,7 2,3 2,9 3,7 4,7 2,8 3,5 4,5 5,6
Производительность по теплу, кВт 134 151 170 190 149 168 189 211 163 185 208 232
График теплоносителя, °С 95/70
Объем нагреваемого воздуха, м³/ч 5500 6500 7500
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 63 68 74 80 86 93 100 109 112 121 131 142
Температура воздуха на выходе из калорифера, °С 36 31 26 21 33 28 23 18 31 26 20 15
Расход теплоносителя, м³/ч 4,2 4,8 5,4 6,1 4,8 5,4 6,1 6,8 5,3 6,0 6,7 7,5
Гидравлическое сопротивление, кПа 3,0 3,8 4,9 6,2 3,8 4,9 6,2 7,8 4,6 6,1 7,6 9,5
Производительность по теплу, кВт 122 138 156 175 137 156 176 197 152 172 194 217
График теплоносителя, °С 90/70
Объем нагреваемого воздуха, м³/ч 5500 6500 7500
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Аэродинамическое сопротивление, Па 63 68 74 80 86 93 100 109 112 121 131 142
Температура воздуха на выходе из калорифера, °С 35 31 25 20 33 28 22 17 30 25 20 14
Расход теплоносителя, м³/ч 5,2 5,9 6,7 7,5 5,9 6,7 7,5 8,4 6,5 7,3 8,3 9,3
Гидравлическое сопротивление, кПа 4,5 5,8 7,4 9,4 5,7 7,4 9,4 12,0 7,0 9,0 11,5 14,5
Производительность по теплу, кВт 120 137 154 173 135 154 174 195 150 170 192 216

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

Габаритные размеры калорифера КФБ-8 А4

Калорифер КФБ-8 А4 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КФБ-8 А4 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
101010561080114572076679062250
