Калориферы КСк водяные

Производство и назначение калориферов КСк

Калориферы водяные КСк производства ООО Т.С.Т. – поверхностные рекуперативные теплообменники, предназначенные для нагрева внешнего, смешанного или рециркуляционного воздуха в системах кондиционирования, вентиляции и воздушного отопления. В качестве теплоносителя выступает горячая или перегретая вода с температурой до 180°С и давлением до 1.2 МПа. Передача теплоты от воды к воздуху происходит с помощью процесса теплопередачи.

Производство калориферов КСк осуществляется согласно ТУ 4863-002-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого водяного воздухонагревателя на герметичность и прочность.

Производство калориферов КСк
Конструкция водяного калорифера КСк

Конструкция калориферов КСк

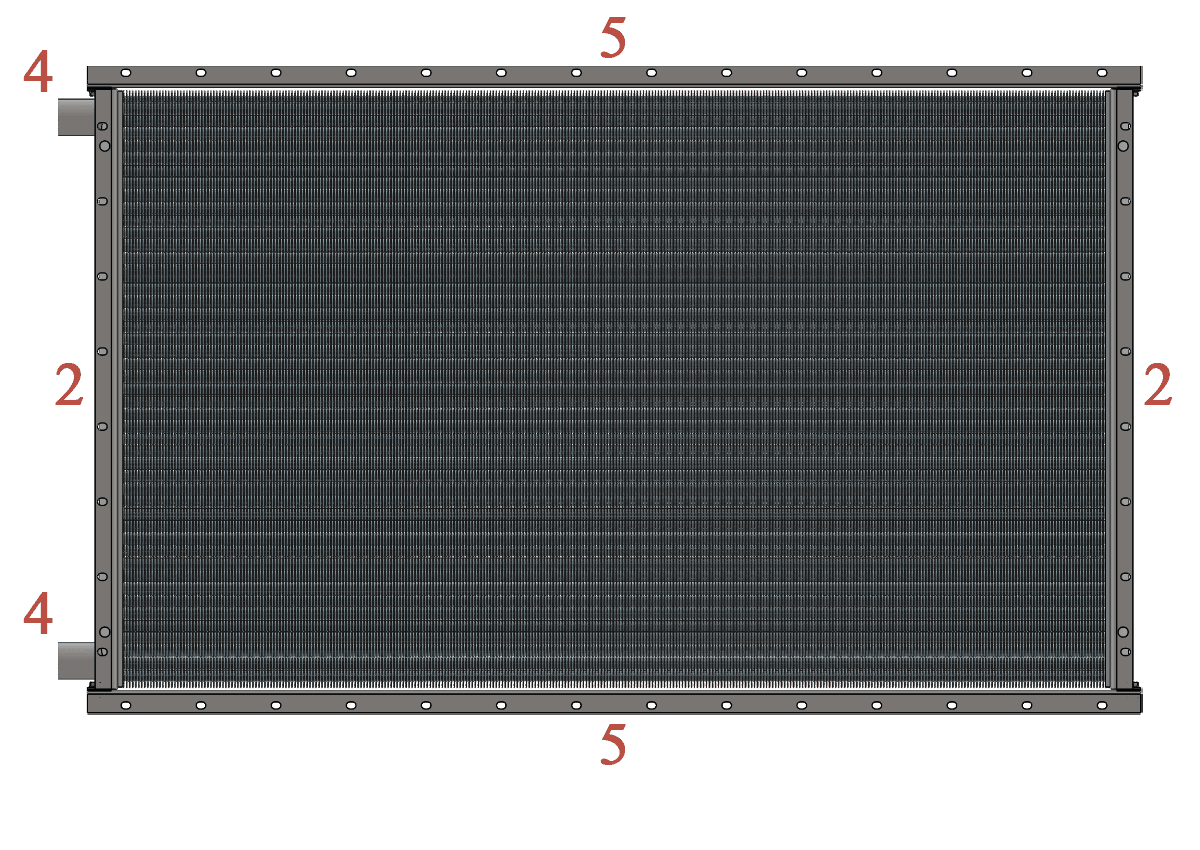

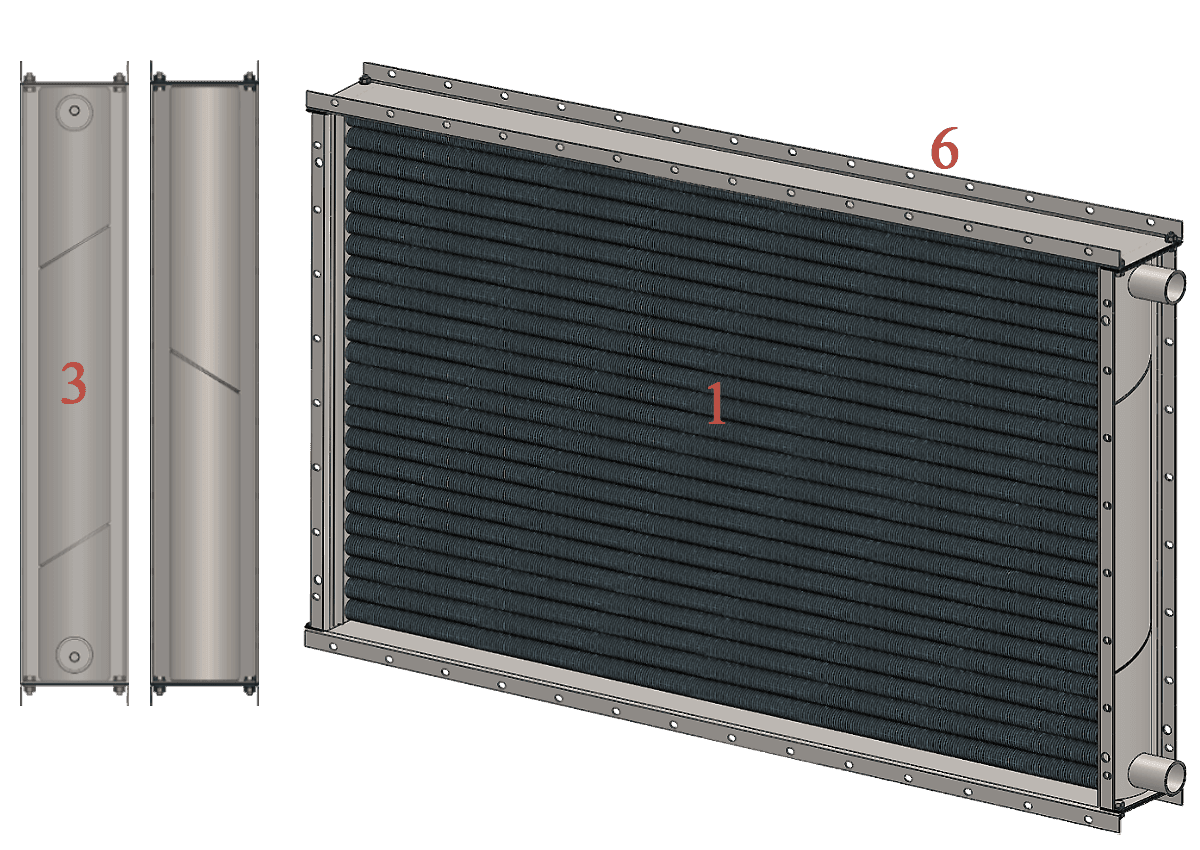

Конструктивно калорифер КСк представляет собой металлический модуль прямоугольного сечения с теплоотдающими элементами (1). Монолитность каркаса обеспечивается двумя трубными решетками (2), изготовленными из листовой стали толщиной 4 мм и коллекторами с разделительными перегородками (3), которые выполняют функцию распределения и направления потока используемого теплоносителя.

Жесткость и прочностность конструкции гарантируется сварным соединением, связывающим воедино все элементы гидравлического тракта многоходового воздухонагревателя КСк. Для подачи и отвода воды предназначены патрубки (4). Съемные боковые щитки (5) крепятся с помощью болтового соединения к торцам трубных решеток. Для соединения водяного калорифера КСк со смежным оборудованием вентиляционно-отопительной системы, по периметру решеток и щитков пробиваются монтажные отверстия (6).

Водовоздушные биметаллические калориферы КСк эксплуатируются с горизонтальным расположением теплообменных элементов, которые могут быть изготовлены в двух вариантах: на базе стальных электросварных прямошовных по ГОСТ 10704 или цельнотянутых бесшовных по ГОСТ 8734 несущих трубок диаметром 16х1.5 мм и алюминиевого спирально-накатного оребрения номинальным диаметром 39 мм.

Технические характеристики калориферов КСк

Калориферы водяные серии КСк изготавливаются в трех вариантах: КСк2 – малая модель, по глубине прохода воздуха состоит из двух рядов; КСк3 – средняя модель, имеет трехрядное исполнение; КСк4 – большая модель, включает четыре ряда. Увеличение количества рядов теплообменных трубок предполагает собой нагрев входящего воздуха на большую разницу температур.

Водяные воздухонагреватели любой рядности состоят из двенадцати типоразмеров, каждому из которых присваивается свой порядковый номер. Калориферы одного номера КСк2, КСк3 и КСк4 имеют одинаковые габаритные размеры и производительность по воздуху, но разную тепловую мощность. Диапазон производительности по воздуху и теплу, в зависимости от модели и номера водяного калорифера серии КСк, варьируется от 2000 до 25000 м3/час, от 29 до 665 кВт.

Технические характеристики калориферов КСк 2

Калориферы КСк 2 водяные изготавливаются с двумя рядами теплоотдающих элементов. Применяются для нагрева воздуха на небольшую разницу температур. Низкое аэродинамическое сопротивление.

Технические характеристики калориферов КСк 3

Калориферы КСк 3 изготавливаются с тремя рядами теплоотдающих элементов. Наиболее экономичный вариант с хорошими теплотехническими характеристиками. Повышенное гидравлическое сопротивление.

Технические характеристики калориферов КСк 4

Калориферы КСк 4 изготавливаются с четырьмя рядами теплоотдающих элементов. Наибольшая тепловая мощность, качественный обогрев с высокой разницей температуры воздуха на входе и выходе из калорифера. Увеличенное аэродинамическое сопротивление.

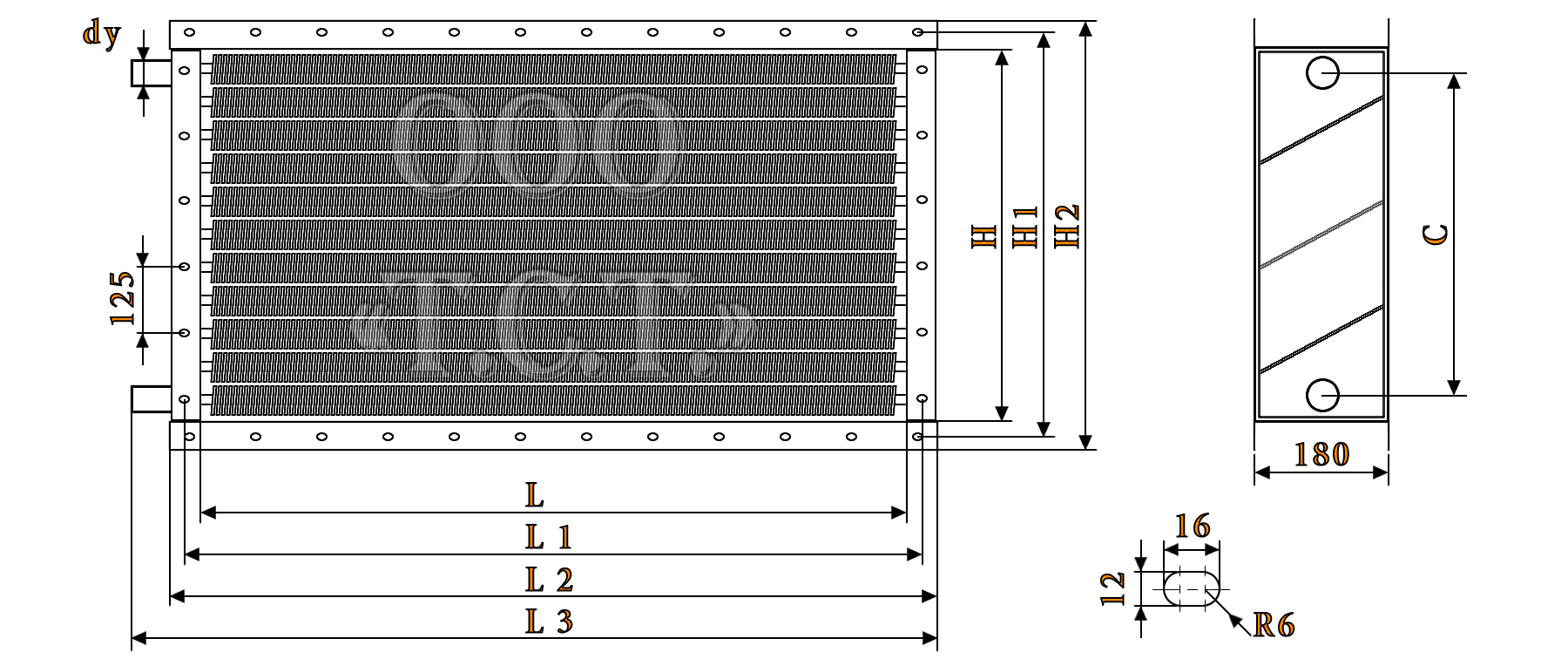

Габаритные размеры калориферов КСк

Технические характеристики калориферов КСк
Наименование калорифера Производительность Площадь
поверхности нагрева
м² 		Габаритные и присоединительные размеры, мм Масса, кг
по воздуху
м³/ч		 по теплу кВт L L1 L2 L3 H H1 H2 C dy
КСк 2-1 2000 29 6.7 530 578 602 650 378 426 450 313 32 22
КСк 2-2 2500 37 8.2 655 703 727 775 25
КСк 2-3 3150 47 9.8 780 828 852 900 28
КСк 2-4 4000 59 11.3 905 953 977 1025 31
КСк 2-5 5000 78 14.4 1155 1203 1227 1275 36
КСк 2-6 2500 38 9.0 530 578 602 650 503 551 575 435 32 27
КСк 2-7 3150 49 11.2 655 703 727 775 30
КСк 2-8 4000 62 13.2 780 828 852 900 35
КСк 2-9 5000 76 15.3 905 953 977 1025 39
КСк 2-10 6300 101 19.5 1155 1203 1227 1275 46
КСк 2-11 16000 290 57.1 1655 1703 1727 1774 1003 1051 1075 902 50 120
КСк 2-12 25000 448 86.2 1503 1551 1575 1402 174
Наименование калорифера Производительность Площадь
поверхности нагрева
м² 		Габаритные и присоединительные размеры, мм Масса, кг
по воздуху
м³/ч		 по теплу кВт L L1 L2 L3 H H1 H2 C dy
КСк 3-1 2000 39 10.2 530 578 602 650 378 426 450 313 32 28
КСк 3-2 2500 50 12.5 655 703 727 775 32
КСк 3-3 3150 63 14.9 780 828 852 900 36
КСк 3-4 4000 79 17.3 905 953 977 1025 41
КСк 3-5 5000 103 22.1 1155 1203 1227 1275 48
КСк 3-6 2500 53 13.7 530 578 602 650 503 551 575 435 32 37
КСк 3-7 3150 68 16.9 655 703 727 775 43
КСк 3-8 4000 86 20.1 780 828 852 900 49
КСк 3-9 5000 108 23.3 905 953 977 1025 54
КСк 3-10 6300 141 29.7 1155 1203 1227 1275 65
КСк 3-11 16000 373 86.2 1655 1703 1727 1774 1003 1051 1075 902 50 163
КСк 3-12 25000 576 129.9 1503 1551 1575 1402 242
Наименование калорифера Производительность Площадь
поверхности нагрева
м² 		Габаритные и присоединительные размеры, мм Масса, кг
по воздуху
м³/ч		 по теплу кВт L L1 L2 L3 H H1 H2 C dy
КСк 4-1 2000 45 13.3 530 578 602 650 378 426 450 313 32 34
КСк 4-2 2500 58 16.4 655 703 727 775 38
КСк 4-3 3150 73 19.5 780 828 852 900 44
КСк 4-4 4000 92 22.6 905 953 977 1025 48
КСк 4-5 5000 120 28.8 1155 1203 1227 1275 59
КСк 4-6 2500 61 18.0 530 578 602 650 503 551 575 435 32 43
КСк 4-7 3150 78 22.2 655 703 727 775 51
КСк 4-8 4000 100 26.4 780 828 852 900 59
КСк 4-9 5000 124 30.6 905 953 977 1025 65
КСк 4-10 6300 162 39.0 1155 1203 1227 1275 79
КСк 4-11 16000 429 114.2 1655 1703 1727 1774 1003 1051 1075 902 50 206
КСк 4-12 25000 665 172.4 1503 1551 1575 1402 307

Структура условного обозначения водяных калориферов КСк производства ООО «Т.С.Т.». Калорифер КСк 4-10-02 ХЛ3 (ТУ 4863-002-55613706-02): КСк - калорифер спирально-катанный; 4 - количество рядов теплообменных элементов; 10 - типоразмер воздухонагревателя; 02 - конструктивное исполнение; ХЛ - климатическое исполнение; 3 - категория размещения.
