Калорифер КСк 4-3

Воздухонагреватель КСк 4-3

Калорифер КСк 4-3

Характеристики: 3150 м3/ч;

73 кВт

20 919 руб. с НДС

Калорифер КСк 4-3 02 ХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КСк 4-3

Водяной калорифер КСк 4-3 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 4-3 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КСк 4-3от 7 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КСк 4-3 водяного

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 4-3 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час3150
Тепловая мощность калорифера, кВт73
Площадь поверхности теплообмена, м219.5
Площадь фронтального сечения, м20.29
Объем воздухонагревателя, л5.3
Количество рядов теплообменника4
Количество теплообменных трубок34
Число ходов по теплоносителю4
Диаметр патрубков, Ду мм32
Масса, кг44
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па390
Гидравлическое сопротивление min, кПа0.107
Гидравлическое сопротивление max, кПа15.45
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час0.6
Расход теплоносителя max, м3/час3.5
Коэффициент теплопередачи min, Вт/(м2•°С)21.6
Коэффициент теплопередачи max, Вт/(м2•°С)73.6

Конструкция калорифера КСк 4-3

Калорифер многоходовой КСк 4-3 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 4-3.

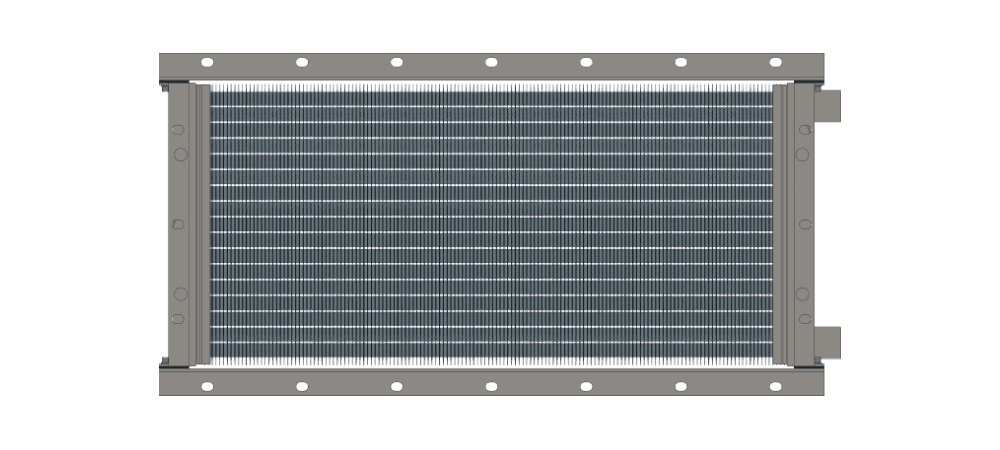

Воздухонагреватель КСк 4-3 водяной

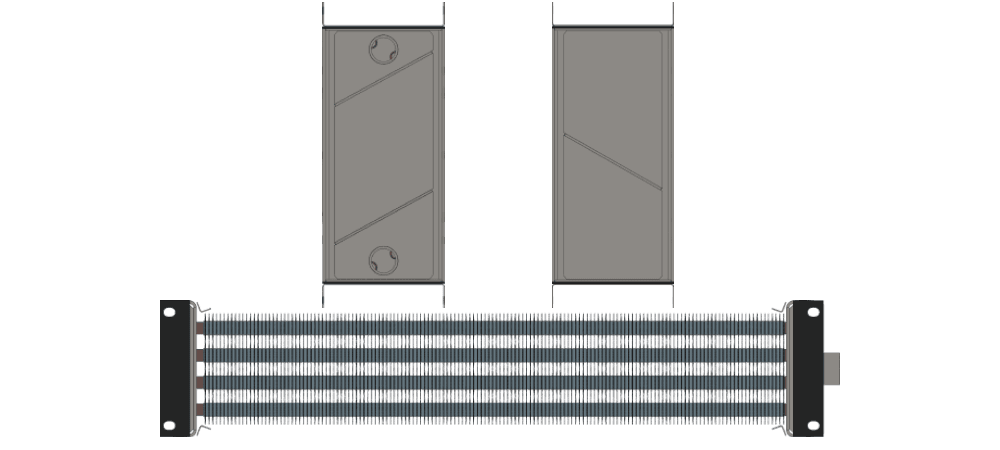

Калорифер КСк 4-3 чертеж

Таблица расчета и подбора водяного калорифера КСк 4-3

Ниже представлены расчетные данные водяного калорифера КСк 4-3 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/70
Объем нагреваемого воздуха, м³/ч 3150 5000 6000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 105 112 120 130 244 261 281 302 341 365 392 422
Температура воздуха на выходе из калорифера, °С 49 44 39 34 43 37 32 26 40 35 29 23
Расход теплоносителя, м³/ч 0,6 0,7 0,8 0,9 0,9 1,0 1,1 1,3 1,0 1,1 1,3 1,5
Гидравлическое сопротивление, кПа 0,2 0,3 0,4 0,6 0,5 0,7 0,9 1,1 0,7 0,9 1,2 1,6
Производительность по теплу, кВт 56 65 73 83 78 90 102 115 89 102 116 130
График теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 4000 5000 6000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 162 174 186 201 244 261 281 302 341 365 392 422
Температура воздуха на выходе из калорифера, °С 43 38 33 28 41 35 30 24 38 33 27 21
Расход теплоносителя, м³/ч 1,0 1,1 1,3 1,4 1,1 1,3 1,5 1,6 1,3 1,5 1,7 1,9
Гидравлическое сопротивление, кПа 0,6 0,8 1,0 1,3 0,8 1,1 1,4 1,8 1,0 1,4 1,9 2,4
Производительность по теплу, кВт 64 73 84 95 75 86 98 111 85 98 111 126
График теплоносителя, °С 115/70
Объем нагреваемого воздуха, м³/ч 3500 4500 5500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 127 136 146 157 201 215 231 249 291 311 334 360
Температура воздуха на выходе из калорифера, °С 43 39 34 28 40 35 30 24 38 33 27 21
Расход теплоносителя, м³/ч 1,1 1,3 1,5 1,7 1,3 1,5 1,7 2,0 1,5 1,8 2,0 2,3
Гидравлическое сопротивление, кПа 0,9 1,1 1,4 1,8 1,1 1,6 2,0 2,6 1,6 2,1 2,7 3,5
Производительность по теплу, кВт 56 65 74 84 67 77 89 101 77 89 102 116
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 3000 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 96 102 110 118 162 174 186 201 244 261 281 302
Температура воздуха на выходе из калорифера, °С 44 40 35 30 41 36 31 26 38 33 28 22
Расход теплоносителя, м³/ч 1,2 1,4 1,7 1,9 1,5 1,8 2,0 2,3 1,8 2,1 2,4 2,7
Гидравлическое сопротивление, кПа 1,0 1,3 1,8 2,3 1,6 2,0 2,7 3,6 2,1 2,8 3,8 4,9
Производительность по теплу, кВт 49 57 65 74 60 70 80 92 70 82 94 108
График теплоносителя, °С 95/70
Объем нагреваемого воздуха, м³/ч 2500 3500 4500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 69 73 79 85 127 136 146 157 201 215 231 249
Температура воздуха на выходе из калорифера, °С 46 41 37 33 42 37 32 28 39 34 29 24
Расход теплоносителя, м³/ч 1,5 1,7 2,0 2,3 1,9 2,2 2,5 2,9 2,3 2,6 3,0 3,4
Гидравлическое сопротивление, кПа 1,4 1,7 2,6 3,4 2,3 3,2 4,3 5,6 3,4 4,6 6,2 8,1
Производительность по теплу, кВт 42 49 56 65 53 63 72 83 64 75 87 99
График теплоносителя, °С 95/60
Объем нагреваемого воздуха, м³/ч 5000 5400 5800
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 244 261 281 302 281 301 323 348 320 343 368 397
Температура воздуха на выходе из калорифера, °С 33 28 23 18 32 27 22 17 31 26 21 16
Расход теплоносителя, м³/ч 1,5 1,8 2,1 2,4 1,6 1,9 2,2 2,6 1,7 2,0 2,4 2,7
Гидравлическое сопротивление, кПа 1,6 2,1 2,9 3,9 1,7 2,4 3,3 4,4 1,9 2,7 3,7 4,9
Производительность по теплу, кВт 61 72 84 97 64 76 89 102 68 80 94 108
График теплоносителя, °С 90/65
Объем нагреваемого воздуха, м³/ч 2500 3500 4500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 69 73 79 85 127 136 146 157 201 215 231 249
Температура воздуха на выходе из калорифера, °С 42 38 34 30 39 34 29 25 36 31 26 21
Расход теплоносителя, м³/ч 1,4 1,6 1,9 2,2 1,8 2,1 2,4 2,8 2,1 2,5 2,9 3,3
Гидравлическое сопротивление, кПа 1,2 1,7 2,3 3,0 2,0 2,8 3,8 5,0 2,9 4,1 5,5 7,3
Производительность по теплу, кВт 39 46 53 61 50 59 68 79 60 71 82 94
График теплоносителя, °С 90/55
Объем нагреваемого воздуха, м³/ч 3000 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 96 102 110 118 162 174 186 201 244 261 281 302
Температура воздуха на выходе из калорифера, °С 35 31 26 21 33 28 23 18 31 25 20 15
Расход теплоносителя, м³/ч 1,0 1,2 1,4 1,6 1,2 1,5 1,7 2,0 1,4 1,7 2,0 2,3
Гидравлическое сопротивление, кПа 0,6 0,9 1,2 1,7 0,9 1,3 1,9 2,5 1,3 1,8 2,6 3,5
Производительность по теплу, кВт 39 47 55 63 48 57 67 78 56 67 79 92
График теплоносителя, °С 80/60
Объем нагреваемого воздуха, м³/ч 2500 3500 4500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 69 73 79 85 127 136 146 157 201 215 231 249
Температура воздуха на выходе из калорифера, °С 39 35 31 27 36 31 26 22 33 28 23 19
Расход теплоносителя, м³/ч 1,6 1,9 2,2 2,6 2,0 2,4 2,8 3,3 2,4 2,9 3,4 3,9
Гидравлическое сопротивление, кПа 1,7 2,2 3,1 4,2 2,6 3,8 5,2 7,0 3,8 5,4 7,5 10,1
Производительность по теплу, кВт 36 43 50 58 46 55 64 75 55 66 77 90
График теплоносителя, °С 80/50
Объем нагреваемого воздуха, м³/ч 2900 3400 3900
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 90 96 103 111 120 129 138 149 155 166 178 192
Температура воздуха на выходе из калорифера, °С 32 28 23 19 31 26 22 17 30 25 20 15
Расход теплоносителя, м³/ч 1,0 1,2 1,5 1,7 1,2 1,4 1,6 1,9 1,3 1,5 1,8 2,1
Гидравлическое сопротивление, кПа 0,7 0,9 1,3 1,8 0,8 1,2 1,7 2,3 1,0 1,6 2,1 2,9
Производительность по теплу, кВт 34 42 50 58 39 47 56 65 43 52 61 72
График теплоносителя, °С 70/55
Объем нагреваемого воздуха, м³/ч 2500 3000 3500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 69 73 79 85 96 102 110 118 127 136 146 157
Температура воздуха на выходе из калорифера, °С 35 31 28 24 34 30 25 21 32 28 24 19
Расход теплоносителя, м³/ч 1,9 2,3 2,7 3,2 2,2 2,6 3,2 3,7 2,4 3,0 3,5 4,1
Гидравлическое сопротивление, кПа 2,3 3,4 4,9 6,7 3,1 4,5 6,5 8,8 3,8 5,6 8,0 11,1
Производительность по теплу, кВт 32 39 47 55 37 45 54 63 42 51 60 71
График теплоносителя, °С 70/45
Объем нагреваемого воздуха, м³/ч 2700 3150 3600
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -25 0 -10 -20 -25
Аэродинамическое сопротивление, Па 79 84 91 98 105 112 120 125 134 143 154 159
Температура воздуха на выходе из калорифера, °С 29 25 21 17 28 24 19 17 27 22 18 16
Расход теплоносителя, м³/ч 1,1 1,3 1,6 1,8 1,2 1,4 1,7 1,9 1,3 1,6 1,9 2,1
Гидравлическое сопротивление, кПа 0,6 1,0 1,5 2,1 0,8 1,3 1,8 2,2 1,0 1,5 2,3 2,7
Производительность по теплу, кВт 29 36 43 51 33 40 49 53 36 44 54 58

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

Калорифер для низких температурВодяные калориферы для низких температурных режимов входящего воздухаОнлайн калькулятор 3000 м³/чКалькулятор расчета водяного калорифера на производительность 3000 м3/ч

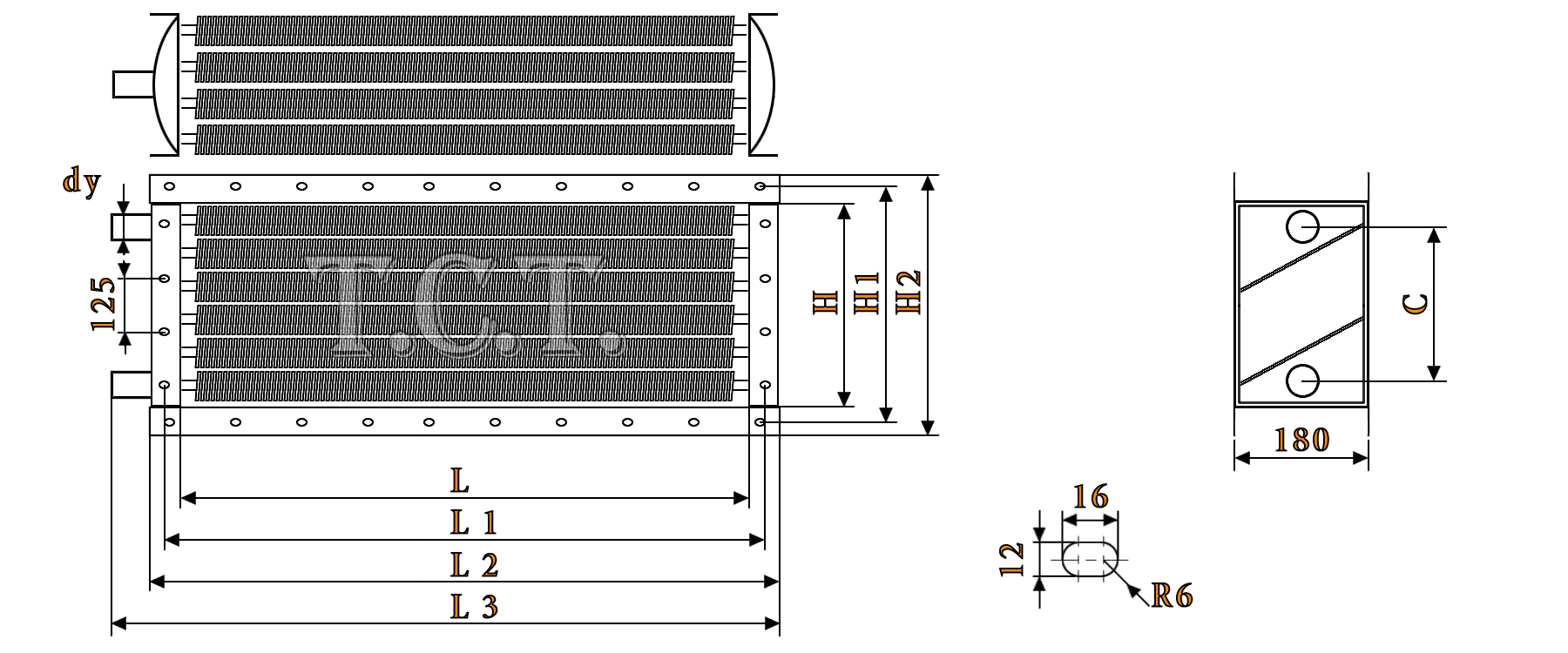

Габаритные размеры калорифера КСк 4-3

На чертеже калорифера КСк 4-3 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КСк 4-3 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КСк 4-3 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
78082885291737842645031332

Спецификация и стандарты калорифера КСк 4-3

Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 4-3 соединяются между собой и образуют единую фронтальную поверхность нагрева.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КСк 4-3
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияХЛ3 по ГОСТ 15150-69
Теплоносительгорячая перегретая вода
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
