Калорифер КСк 4-4

Воздухонагреватель КСк 4-4

Калорифер КСк 4-4

Характеристики: 4000 м3/ч;

92 кВт

23 400 руб. с НДС

Калорифер КСк 4-4 02 ХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КСк 4-4

Водяной калорифер КСк 4-4 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 4-4 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КСк 4-4от 7 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КСк 4-4 водяного

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 4-4 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час4000
Тепловая мощность калорифера, кВт92
Площадь поверхности теплообмена, м222.6
Площадь фронтального сечения, м20.337
Объем воздухонагревателя, л5.8
Количество рядов теплообменника4
Количество теплообменных трубок34
Число ходов по теплоносителю4
Диаметр патрубков, Ду мм32
Масса, кг48
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па390
Гидравлическое сопротивление min, кПа0.112
Гидравлическое сопротивление max, кПа16.27
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час0.8
Расход теплоносителя max, м3/час3.8
Коэффициент теплопередачи min, Вт/(м2•°С)21.6
Коэффициент теплопередачи max, Вт/(м2•°С)73.6

Конструкция калорифера КСк 4-4

Калорифер многоходовой КСк 4-4 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 4-4.

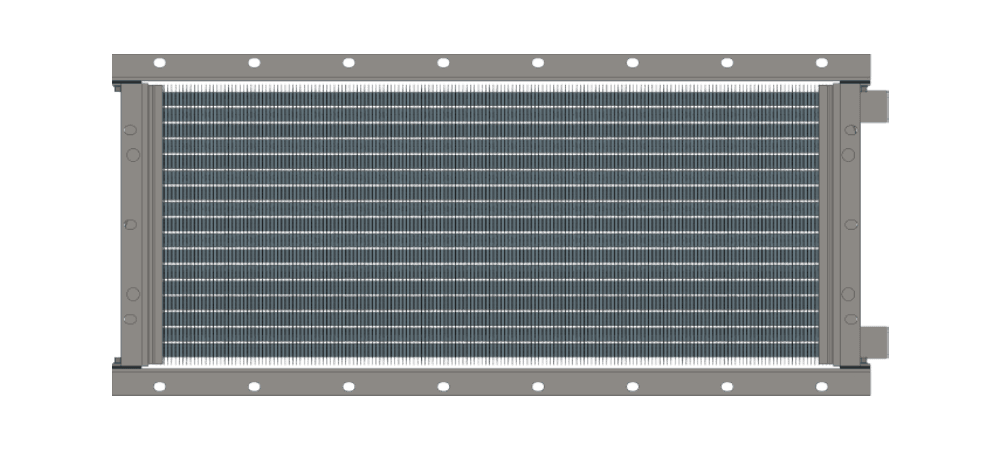

Воздухонагреватель КСк 4-4 водяной

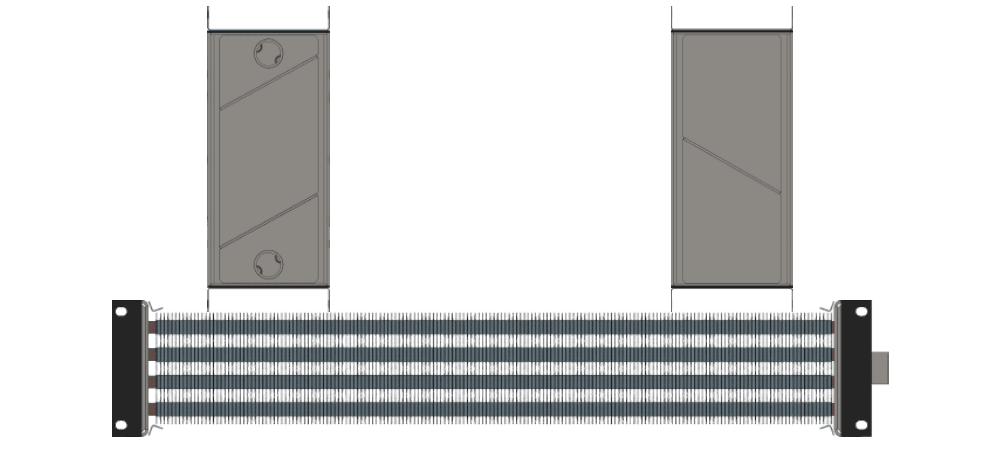

Калорифер КСк 4-4 чертеж

Таблица расчета и подбора водяного калорифера КСк 4-4

Ниже представлены расчетные данные водяного калорифера КСк 4-4 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/70
Объем нагреваемого воздуха, м³/ч 4000 6400 7000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 123 132 142 152 291 312 335 361 343 368 395 425
Температура воздуха на выходе из калорифера, °С 48 44 39 33 42 37 31 25 41 36 30 24
Расход теплоносителя, м³/ч 0,8 0,9 1,0 1,2 1,1 1,3 1,4 1,6 1,2 1,3 1,5 1,7
Гидравлическое сопротивление, кПа 0,4 0,6 0,8 1,0 0,9 1,2 1,5 2,0 1,0 1,3 1,8 2,2
Производительность по теплу, кВт 71 81 92 104 99 114 129 145 106 121 137 155
График теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 4000 5000 6500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 123 132 142 152 185 198 213 229 300 321 345 371
Температура воздуха на выходе из калорифера, °С 46 41 36 31 43 38 33 27 40 35 29 23
Расход теплоносителя, м³/ч 1,0 1,2 1,3 1,5 1,2 1,4 1,5 1,7 1,4 1,6 1,9 2,1
Гидравлическое сопротивление, кПа 0,7 0,9 1,2 1,6 1,0 1,3 1,7 2,2 1,5 1,9 2,5 3,2
Производительность по теплу, кВт 68 78 89 101 79 91 104 118 95 110 126 142
График теплоносителя, °С 115/70
Объем нагреваемого воздуха, м³/ч 3150 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 79 85 91 98 123 132 142 152 185 198 213 229
Температура воздуха на выходе из калорифера, °С 47 43 38 34 44 40 35 30 42 37 31 26
Расход теплоносителя, м³/ч 1,1 1,3 1,4 1,6 1,3 1,5 1,7 1,9 1,5 1,7 2,0 2,3
Гидравлическое сопротивление, кПа 0,8 1,1 1,5 1,9 1,1 1,6 2,0 2,6 1,6 2,1 2,8 3,7
Производительность по теплу, кВт 55 63 73 83 65 75 86 98 76 89 102 115
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 3000 3500 4500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 73 78 84 90 96 103 111 119 153 164 176 189
Температура воздуха на выходе из калорифера, °С 47 42 38 34 45 40 36 31 42 37 32 27
Расход теплоносителя, м³/ч 1,3 1,5 1,7 2,0 1,5 1,7 2,0 2,2 1,8 2,0 2,3 2,6
Гидравлическое сопротивление, кПа 1,2 1,6 2,1 2,7 1,6 2,0 2,7 3,4 2,1 2,9 3,8 5,0
Производительность по теплу, кВт 51 60 69 79 58 67 77 88 69 81 93 106
График теплоносителя, °С 95/70
Объем нагреваемого воздуха, м³/ч 3000 3500 4500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 73 78 84 90 96 103 111 119 153 164 176 189
Температура воздуха на выходе из калорифера, °С 46 42 38 33 44 40 35 31 41 37 32 27
Расход теплоносителя, м³/ч 1,8 2,1 2,4 2,7 2,0 2,3 2,7 3,1 2,4 2,8 3,2 3,7
Гидравлическое сопротивление, кПа 2,2 3,0 4,0 5,2 2,7 3,8 5,1 6,6 4,0 5,5 7,3 9,6
Производительность по теплу, кВт 50 59 68 78 57 66 77 88 68 80 92 105
График теплоносителя, °С 95/60
Объем нагреваемого воздуха, м³/ч 5000 5500 6000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 185 198 213 229 221 236 254 273 259 277 298 320
Температура воздуха на выходе из калорифера, °С 35 30 25 20 34 29 24 19 33 29 23 18
Расход теплоносителя, м³/ч 1,6 1,9 2,2 2,6 1,8 2,1 2,4 2,8 1,9 2,2 2,6 2,9
Гидравлическое сопротивление, кПа 1,8 2,6 3,5 4,7 2,1 2,9 4,0 5,4 2,4 3,3 4,6 6,1
Производительность по теплу, кВт 65 77 89 103 69 82 96 110 74 87 102 117
График теплоносителя, °С 90/65
Объем нагреваемого воздуха, м³/ч 3000 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 73 78 84 90 123 132 142 152 185 198 213 229
Температура воздуха на выходе из калорифера, °С 43 38 34 30 40 35 31 26 37 32 28 23
Расход теплоносителя, м³/ч 1,7 2,0 2,3 2,6 2,1 2,4 2,8 3,2 2,4 2,8 3,3 3,8
Гидравлическое сопротивление, кПа 1,9 2,6 3,5 4,7 2,9 4,0 5,5 7,2 4,0 5,6 7,6 10,1
Производительность по теплу, кВт 47 55 64 74 58 69 80 92 68 81 94 108
График теплоносителя, °С 90/55
Объем нагреваемого воздуха, м³/ч 3500 4500 5500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 96 103 111 119 153 164 176 189 221 236 254 273
Температура воздуха на выходе из калорифера, °С 36 32 27 22 34 29 24 19 32 27 22 17
Расход теплоносителя, м³/ч 1,2 1,4 1,6 1,9 1,4 1,7 2,0 2,3 1,6 1,9 2,3 2,6
Гидравлическое сопротивление, кПа 0,9 1,3 1,8 2,5 1,3 1,9 2,6 3,6 1,8 2,5 3,5 4,7
Производительность по теплу, кВт 46 55 65 75 55 66 78 90 64 77 90 104
График теплоносителя, °С 80/60
Объем нагреваемого воздуха, м³/ч 2500 3500 4200
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 52 56 60 64 96 103 111 119 135 144 155 167
Температура воздуха на выходе из калорифера, °С 41 37 33 30 38 33 29 25 36 31 27 22
Расход теплоносителя, м³/ч 1,7 2,0 2,3 2,7 2,1 2,5 3,0 3,4 2,4 2,9 3,4 3,9
Гидравлическое сопротивление, кПа 1,8 2,6 3,7 4,9 3,0 4,4 6,1 8,2 4,0 5,8 8,0 10,8
Производительность по теплу, кВт 37 45 53 61 48 58 68 79 55 66 78 90
График теплоносителя, °С 80/50
Объем нагреваемого воздуха, м³/ч 3800 4300 4800
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 112 120 129 139 141 151 162 174 172 184 198 213
Температура воздуха на выходе из калорифера, °С 32 27 23 18 31 26 21 17 30 25 20 15
Расход теплоносителя, м³/ч 1,3 1,6 1,9 2,2 1,4 1,7 2,1 2,4 1,6 1,9 2,2 2,6
Гидравлическое сопротивление, кПа 1,1 1,7 2,4 3,3 1,3 2,0 2,9 3,9 1,7 2,4 3,3 4,6
Производительность по теплу, кВт 44 54 64 75 48 59 70 82 52 64 76 89
График теплоносителя, °С 70/55
Объем нагреваемого воздуха, м³/ч 2000 2800 3700
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 35 37 40 43 64 69 74 79 107 114 123 132
Температура воздуха на выходе из калорифера, °С 39 36 33 29 36 33 29 25 34 30 25 21
Расход теплоносителя, м³/ч 1,7 2,1 2,4 2,8 2,2 2,6 3,2 3,7 2,7 3,3 3,9 4,5
Гидравлическое сопротивление, кПа 1,9 2,8 4,0 5,5 3,2 4,7 6,8 9,3 4,9 7,2 10,2 14,1
Производительность по теплу, кВт 29 35 42 49 37 45 54 63 46 56 66 78
График теплоносителя, °С 70/45
Объем нагреваемого воздуха, м³/ч 2500 3300 4000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 52 56 60 64 87 93 99 107 123 132 142 152
Температура воздуха на выходе из калорифера, °С 32 28 24 20 29 25 21 17 28 24 19 15
Расход теплоносителя, м³/ч 1,1 1,3 1,5 1,8 1,3 1,6 1,9 2,2 1,5 1,8 2,2 2,6
Гидравлическое сопротивление, кПа 0,7 1,0 1,6 2,2 1,0 1,7 2,3 3,3 1,4 2,1 3,1 4,4
Производительность по теплу, кВт 29 36 43 51 36 44 53 63 41 51 61 73

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

Калорифер для низких температурВодяные калориферы для низких температурных режимов входящего воздухаОнлайн калькулятор 4000 м³/чКалькулятор расчета водяного калорифера на производительность 4000 м3/ч

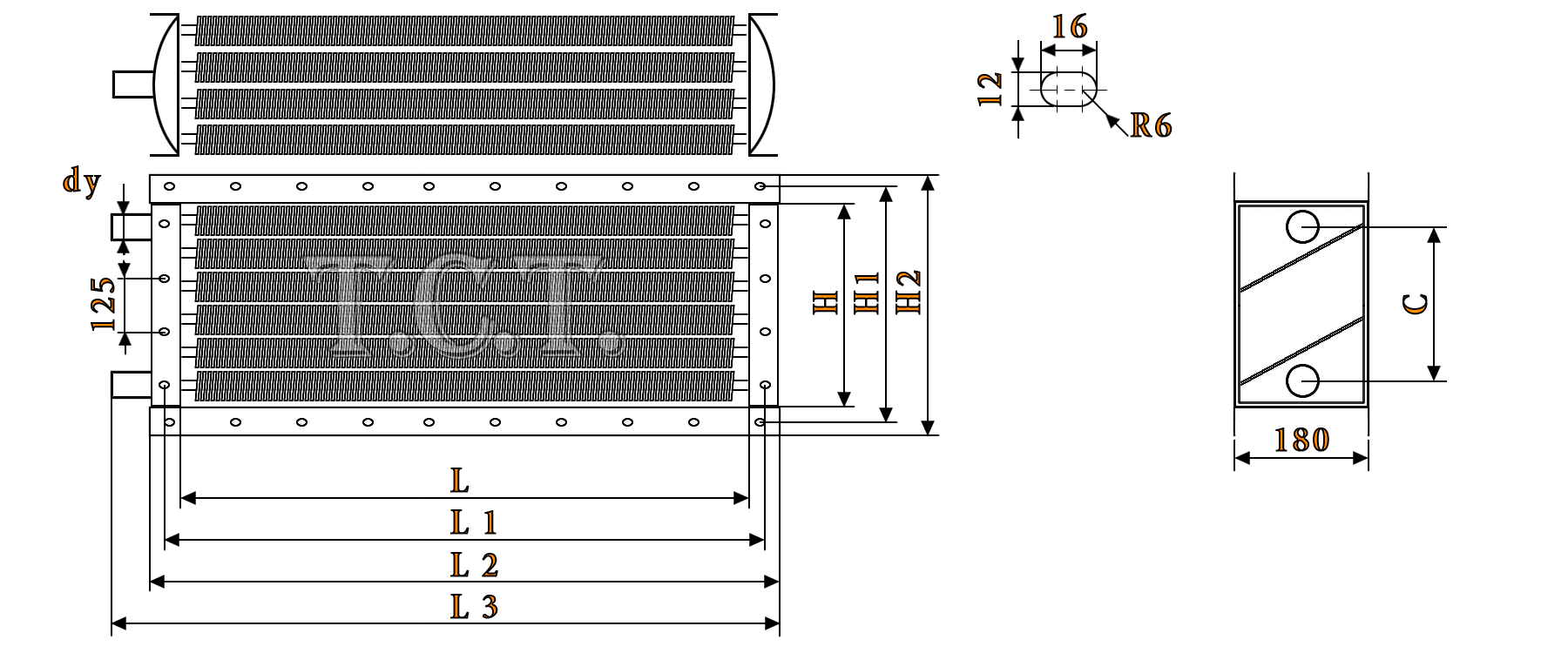

Габаритные размеры калорифера КСк 4-4

На чертеже калорифера КСк 4-4 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КСк 4-4 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КСк 4-4 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
905953977104237842645031332

Спецификация и стандарты калорифера КСк 4-4

Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 4-4 соединяются между собой и образуют единую фронтальную поверхность нагрева.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КСк 4-4
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияХЛ3 по ГОСТ 15150-69
Теплоносительгорячая перегретая вода
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
