Калорифер КСк 4-10

Воздухонагреватель КСк 4-10

Калорифер КСк 4-10

Характеристики: 6300 м3/ч;

162 кВт

35 765 руб. с НДС

Калорифер КСк 4-10 02 ХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КСк 4-10

Водяной калорифер КСк 4-10 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 4-10 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияв наличии
Срок производства КСк 4-10от 5 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КСк 4-10 водяного

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 4-10 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час6300
Тепловая мощность калорифера, кВт162
Площадь поверхности теплообмена, м239.0
Площадь фронтального сечения, м20.581
Объем воздухонагревателя, л9.4
Количество рядов теплообменника4
Количество теплообменных трубок46
Число ходов по теплоносителю4
Диаметр патрубков, Ду мм32
Масса, кг79
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па390
Гидравлическое сопротивление min, кПа0.149
Гидравлическое сопротивление max, кПа21.45
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час1.3
Расход теплоносителя max, м3/час4.0
Коэффициент теплопередачи min, Вт/(м2•°С)21.6
Коэффициент теплопередачи max, Вт/(м2•°С)73.6

Конструкция калорифера КСк 4-10

Калорифер многоходовой КСк 4-10 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 4-10.

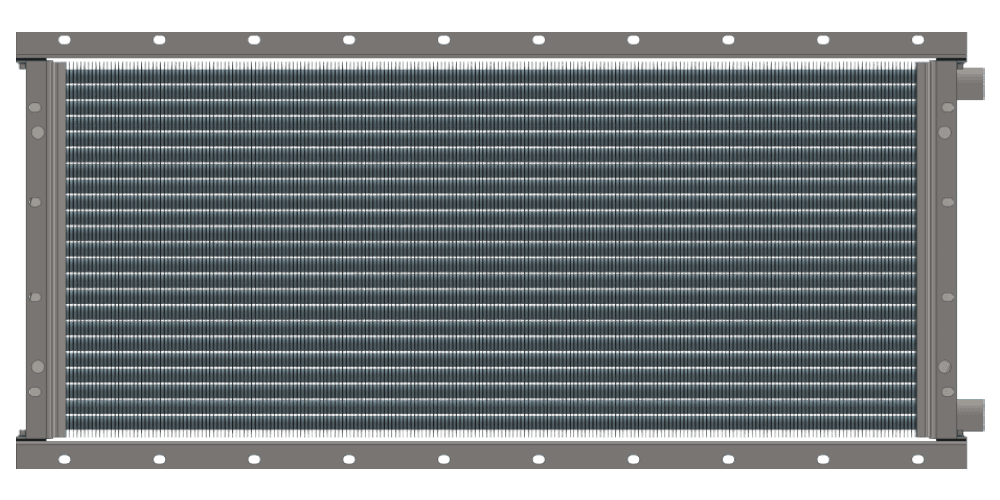

Воздухонагреватель КСк 4-10 водяной

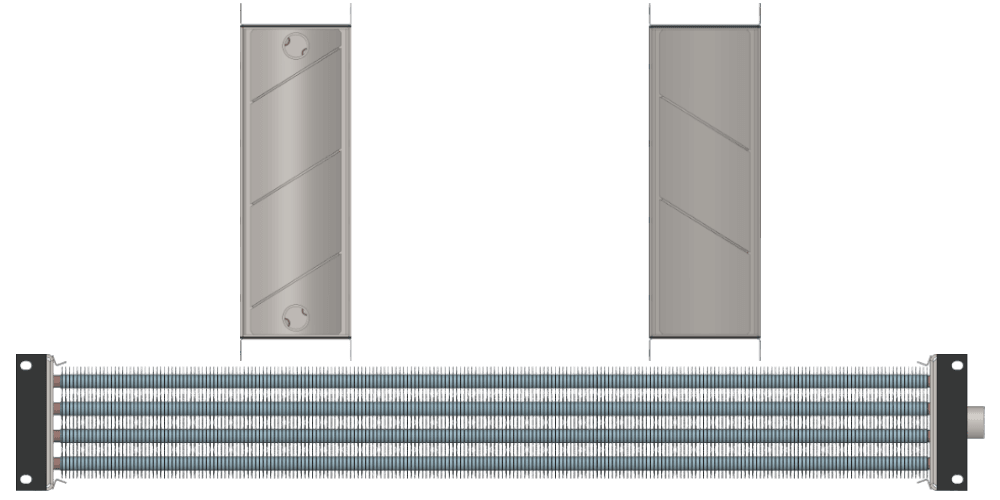

Калорифер КСк 4-10 чертеж

Таблица расчета и подбора водяного калорифера КСк 4-10

Ниже представлены расчетные данные водяного калорифера КСк 4-10 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/70
Объем нагреваемого воздуха, м³/ч 6300 10000 12000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 104 112 120 129 243 261 280 301 340 364 391 421
Температура воздуха на выходе из калорифера, °С 54 50 45 41 48 43 38 32 45 40 35 29
Расход теплоносителя, м³/ч 1,3 1,5 1,7 2,0 1,9 2,1 2,4 2,7 2,1 2,4 2,8 3,1
Гидравлическое сопротивление, кПа 2,7 3,6 4,6 5,9 5,4 7,1 9,1 11,6 7,0 9,2 11,9 15,1
Производительность по теплу, кВт 124 143 162 183 174 200 227 255 198 227 258 291
График теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 6300 8000 10000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 104 112 120 129 162 173 186 200 243 261 280 301
Температура воздуха на выходе из калорифера, °С 51 47 43 38 48 44 39 34 45 40 35 30
Расход теплоносителя, м³/ч 1,7 2,0 2,2 2,5 2,0 2,3 2,7 3,0 2,4 2,7 3,1 3,5
Гидравлическое сопротивление, кПа 4,2 5,6 7,3 9,4 6,0 7,9 10,4 13,3 8,2 11,0 14,3 18,4
Производительность по теплу, кВт 118 136 156 176 141 162 185 210 165 191 218 247
График теплоносителя, °С 115/70
Объем нагреваемого воздуха, м³/ч 5000 6300 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -25
Аэродинамическое сопротивление, Па 68 73 79 85 104 112 120 129 162 173 186 193
Температура воздуха на выходе из калорифера, °С 52 49 45 40 49 45 41 36 46 42 37 35
Расход теплоносителя, м³/ч 1,8 2,1 2,4 2,8 2,2 2,5 2,9 3,3 2,6 3,0 3,4 3,7
Гидравлическое сопротивление, кПа 4,7 6,4 8,4 10,9 6,7 9,1 11,9 15,4 9,6 12,9 16,9 19,3
Производительность по теплу, кВт 96 111 127 144 114 132 151 172 136 157 180 192
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 4500 5500 6300
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -15 -20
Аэродинамическое сопротивление, Па 56 60 65 70 81 87 93 101 104 112 116 120
Температура воздуха на выходе из калорифера, °С 52 49 45 41 50 46 42 38 48 44 42 40
Расход теплоносителя, м³/ч 2,1 2,5 2,8 3,2 2,5 2,9 3,3 3,8 2,7 3,2 3,4 3,7
Гидравлическое сопротивление, кПа 6,2 8,5 11,2 14,6 8,5 11,5 15,3 19,9 10,4 14,1 16,3 18,7
Производительность по теплу, кВт 86 100 115 131 100 117 134 153 111 129 139 149
График теплоносителя, °С 95/70
Объем нагреваемого воздуха, м³/ч 3500 4000 4500
Температура входящего воздуха, °С 0 -10 -20 -25 0 -10 -20 -25 0 -10 -15 -20
Аэродинамическое сопротивление, Па 36 38 41 42 45 49 52 54 56 60 62 65
Температура воздуха на выходе из калорифера, °С 54 51 48 46 52 49 46 44 51 48 46 44
Расход теплоносителя, м³/ч 2,4 2,8 3,2 3,5 2,6 3,1 3,6 3,8 2,9 3,4 3,6 3,9
Гидравлическое сопротивление, кПа 7,8 10,7 14,2 16,4 9,6 13,2 17,6 20,2 11,6 15,9 18,3 21,1
Производительность по теплу, кВт 69 81 93 100 77 90 104 111 84 98 106 114
График теплоносителя, °С 95/60
Объем нагреваемого воздуха, м³/ч 5500 6300 7000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -25
Аэродинамическое сопротивление, Па 81 87 93 101 104 112 120 129 127 135 145 151
Температура воздуха на выходе из калорифера, °С 43 39 35 31 42 38 33 29 41 36 32 30
Расход теплоносителя, м³/ч 2,1 2,5 3,0 3,4 2,4 2,8 3,3 3,8 2,6 3,0 3,5 3,8
Гидравлическое сопротивление, кПа 6,3 8,8 12,0 16,0 7,7 10,8 14,7 19,5 9,0 12,7 17,2 20,0
Производительность по теплу, кВт 87 103 120 138 96 114 133 153 104 123 144 154
График теплоносителя, °С 90/65
Объем нагреваемого воздуха, м³/ч 3500 4000 4500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -15 -20
Аэродинамическое сопротивление, Па 36 38 41 44 45 49 52 56 56 60 62 65
Температура воздуха на выходе из калорифера, °С 50 47 44 41 49 46 42 39 48 44 42 41
Расход теплоносителя, м³/ч 2,2 2,6 3,0 3,5 2,5 2,9 3,4 3,9 2,7 3,2 3,4 3,7
Гидравлическое сопротивление, кПа 6,7 9,4 12,7 16,7 8,3 11,5 15,7 20,7 10,0 13,9 16,1 18,8
Производительность по теплу, кВт 65 76 88 102 72 84 98 113 78 92 100 108
График теплоносителя, °С 90/55
Объем нагреваемого воздуха, м³/ч 5250 6300 7250
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -25
Аэродинамическое сопротивление, Па 75 80 86 92 104 112 120 129 135 144 155 161
Температура воздуха на выходе из калорифера, °С 40 37 33 29 39 34 30 26 37 33 29 26
Расход теплоносителя, м³/ч 1,9 2,3 2,7 3,1 2,2 2,6 3,1 3,6 2,4 2,9 3,4 3,7
Гидравлическое сопротивление, кПа 5,0 7,1 9,8 13,2 6,5 9,3 12,9 17,4 8,1 11,5 15,9 18,5
Производительность по теплу, кВт 78 93 109 126 89 106 125 145 99 118 139 150
График теплоносителя, °С 80/60
Объем нагреваемого воздуха, м³/ч 3500 4000 4500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -5 -10 -15 0 -5 -10 -15
Аэродинамическое сопротивление, Па 36 38 39 41 45 47 49 50 56 58 60 62
Температура воздуха на выходе из калорифера, °С 46 43 42 40 45 43 42 40 43 42 40 38
Расход теплоносителя, м³/ч 2,5 3,0 3,3 3,6 2,8 3,1 3,4 3,7 3,1 3,4 3,7 4,0
Гидравлическое сопротивление, кПа 8,7 12,5 14,7 17,2 10,7 12,8 15,3 18,0 12,9 15,4 18,4 21,7
Производительность по теплу, кВт 59 71 77 83 65 72 78 85 72 79 86 93
График теплоносителя, °С 80/50
Объем нагреваемого воздуха, м³/ч 5800 6300 6800
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -25 0 -10 -20 -25
Аэродинамическое сопротивление, Па 90 96 103 111 104 112 120 124 120 128 138 143
Температура воздуха на выходе из калорифера, °С 35 32 28 24 35 31 27 25 34 30 26 24
Расход теплоносителя, м³/ч 2,2 2,6 3,1 3,7 2,3 2,8 3,3 3,6 2,4 3,0 3,5 3,8
Гидравлическое сопротивление, кПа 6,3 9,3 13,2 18,0 7,1 10,5 14,9 17,5 8,0 11,9 16,7 19,7
Производительность по теплу, кВт 75 92 109 127 80 97 116 126 85 103 123 133
График теплоносителя, °С 70/55
Объем нагреваемого воздуха, м³/ч 3150 3500 3850
Температура входящего воздуха, °С 0 -5 -10 -15 +5 0 -5 -10 +5 0 -5 -10
Аэродинамическое сопротивление, Па 29 30 31 32 34 36 37 38 41 42 44 45
Температура воздуха на выходе из калорифера, °С 43 42 40 39 43 42 41 39 42 41 40 38
Расход теплоносителя, м³/ч 2,8 3,1 3,4 3,8 2,8 3,1 3,4 3,7 3,0 3,3 3,7 4,0
Гидравлическое сопротивление, кПа 10,8 13,2 15,7 18,9 10,2 12,6 15,3 18,6 11,8 14,7 17,8 21,6
Производительность по теплу, кВт 49 55 60 65 48 54 59 65 52 58 64 70
График теплоносителя, °С 70/45
Объем нагреваемого воздуха, м³/ч 5000 6300 6800
Температура входящего воздуха, °С 0 -10 -20 -25 0 -10 -20 -25 0 -10 -15 -20
Аэродинамическое сопротивление, Па 68 73 79 81 104 112 120 124 120 128 133 138
Температура воздуха на выходе из калорифера, °С 33 29 25 24 31 27 23 21 30 26 24 22
Расход теплоносителя, м³/ч 2,1 2,6 3,1 3,4 2,5 3,1 3,7 4,0 2,6 3,2 3,6 3,9
Гидравлическое сопротивление, кПа 5,7 8,8 12,7 15,2 8,1 12,5 18,1 21,4 9,1 13,9 16,8 20,3
Производительность по теплу, кВт 60 75 90 98 72 89 107 117 76 94 103 113

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

Калорифер для низких температурВодяные калориферы для низких температурных режимов входящего воздухаОнлайн калькулятор 6000 м³/чКалькулятор расчета водяного калорифера на производительность 6000 м3/ч

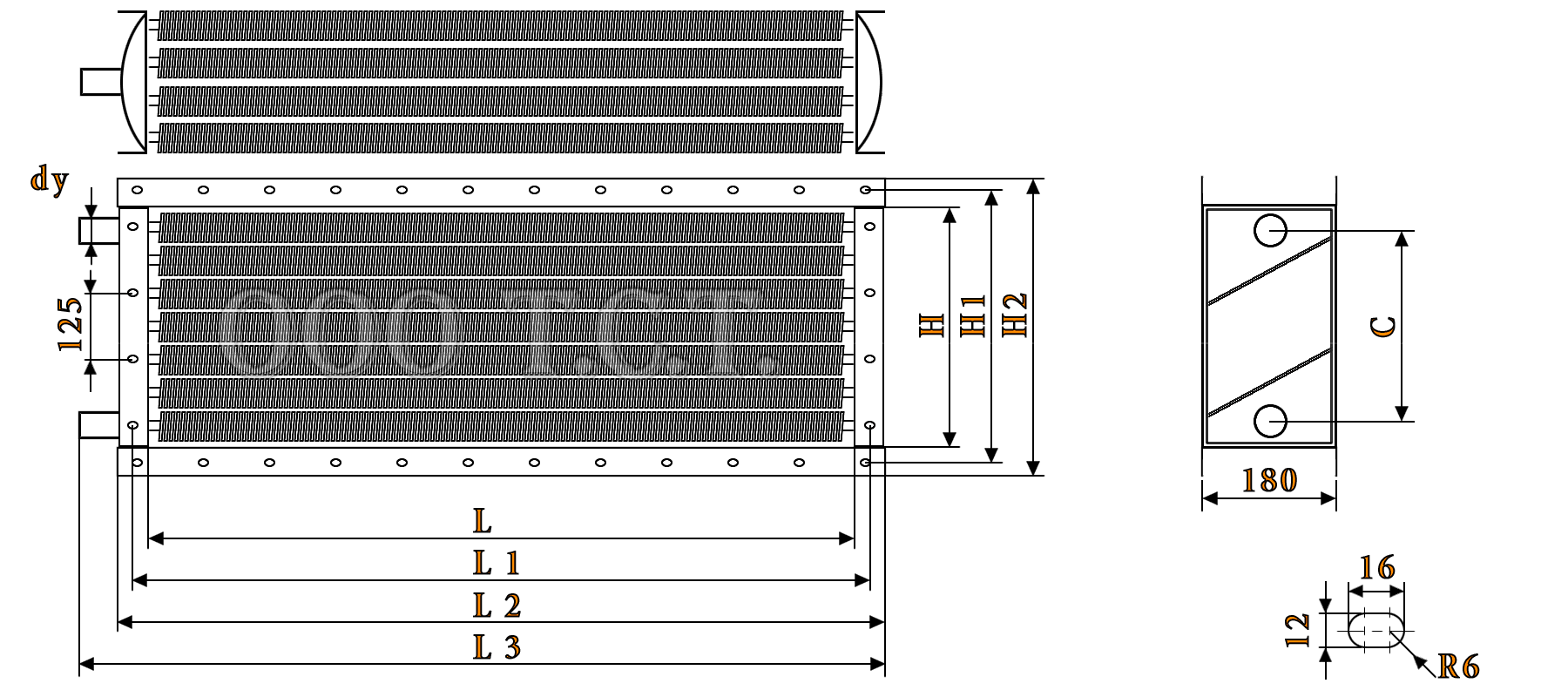

Габаритные размеры калорифера КСк 4-10

На чертеже калорифера КСк 4-10 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КСк 4-10 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КСк 4-10 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
115512031227129250054857243532

Спецификация и стандарты калорифера КСк 4-10

Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 4-10 соединяются между собой и образуют единую фронтальную поверхность нагрева.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КСк 4-10
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияХЛ3 по ГОСТ 15150-69
Теплоносительгорячая перегретая вода
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КСк - характеристикиКаталог калориферов КСк

Оплата и доставка калорифера КСк 4-10

Заказать калорифер КСк 4-10 на нашем предприятии можно следующими способами:

  • • позвонив по телефону: +7 (904) 968-14-88
  • • заполнив форму заявки на нашем сайте
  • • отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КСк 4-10:

  • • на основании счета с частичной или полной оплатой
  • • на основании договора с частичной или полной постоплатой

Первичная документация:

  • • универсальный передаточный документ УПД
  • • обмен документами через ЭДО
Банковские реквизиты ООО «Т.С.Т.»
ИННКПП5404002676540401001
БИК044525411043207612
Расчетный счет407 028 105 1307 00 000 31407 028 100 2621 01 023 57
БанкФилиал «Центральный» Банка ВТБ ПАО г. МоскваКемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет301 018 101 4525 00 004 11301 018 102 0000 00 006 12

Доставка калорифера КСк 4-10:

  • • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
  • • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
  • • поставка автотранспортом нашего предприятия
Данные водяного теплообменника КСк 4-10 для транспортировки. Внешние габаритные размеры: 1.292 м х 0.572 м х 0.180 м; объем: 0.133 м3; вес калорифера КСк 4-10: 79 кг.
