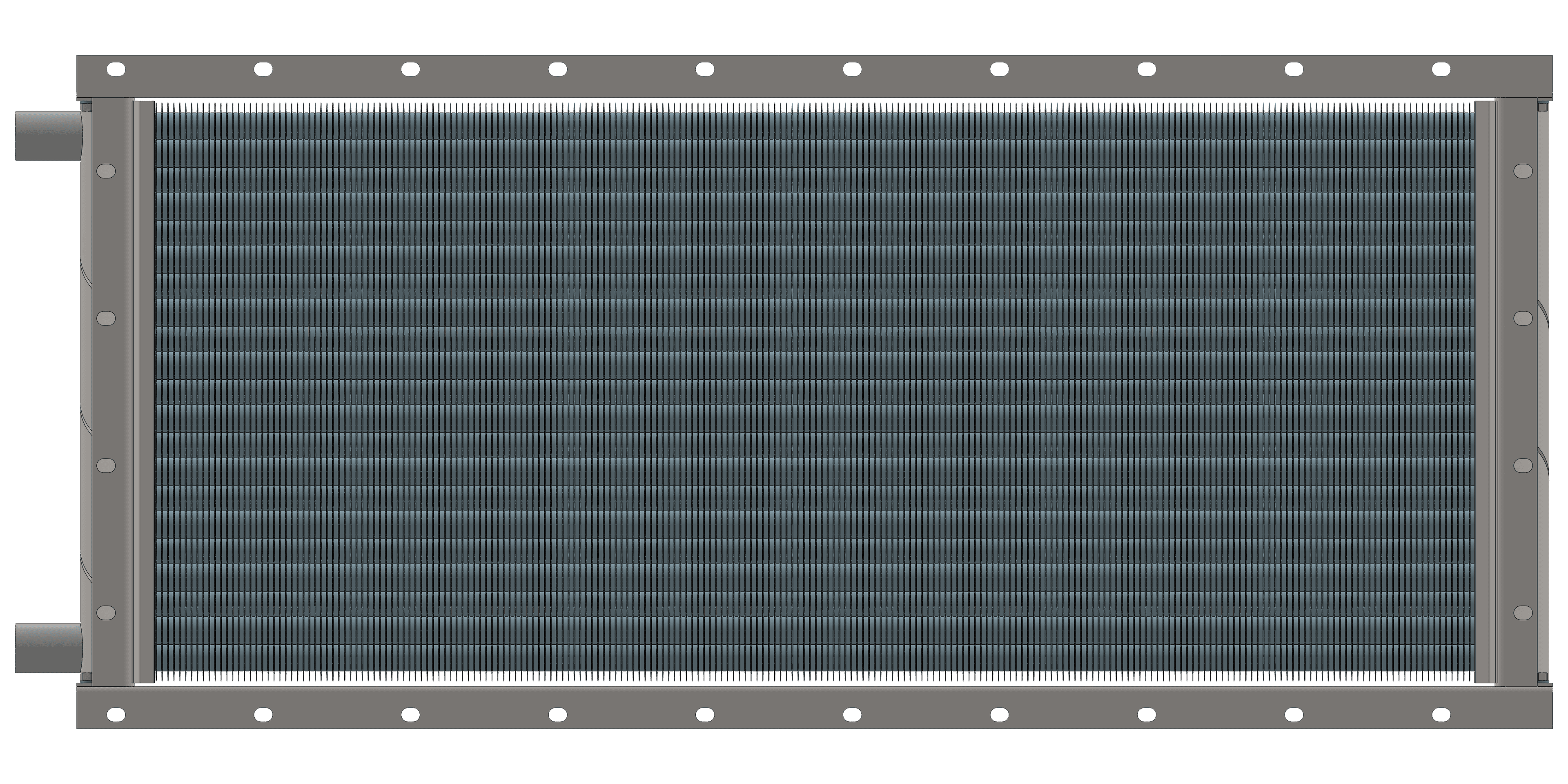

Калорифер ТВВ 410
Калорифер ТВВ 410
Характеристики: 6300 м3/ч;
169 кВт
40 903 руб. с НДС
Калорифер ТВВ 410 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 410 водяного
| Производительность по воздуху, м3/час | 6300 |
|---|---|
| Тепловая мощность калорифера, кВт | 169 |
| Площадь поверхности теплообмена, м2 | 28.7 |
| Площадь фронтального сечения, м2 | 0.581 |
| Объем воздухонагревателя, л | 19.1 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 42 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 92 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 404 |
| Гидравлическое сопротивление min, кПа | 0.163 |
| Гидравлическое сопротивление max, кПа | 23.71 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 1.4 |
| Расход теплоносителя max, м3/час | 7.9 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.62 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 83.54 |
Таблица расчета и подбора водяного калорифера ТВВ 410
Ниже представлены расчетные данные водяного калорифера ТВВ 410 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6300 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 80 | 87 | 94 | 101 | 123 | 133 | 143 | 155 | 191 | 206 | 223 | 242 |
| Температура воздуха на выходе из калорифера, °С | 42 | 37 | 31 | 25 | 38 | 32 | 26 | 20 | 33 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 1,4 | 1,5 | 1,7 | 1,9 | 1,6 | 1,8 | 2,0 | 2,2 | 1,9 | 2,1 | 2,3 | 2,5 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,8 | 1,0 | 1,2 | 0,9 | 1,1 | 1,3 | 1,7 | 1,2 | 1,5 | 1,9 | 2,5 |
| Производительность по теплу, кВт | 122 | 137 | 152 | 169 | 143 | 161 | 178 | 198 | 169 | 189 | 210 | 232 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 62 | 67 | 80 | 87 | 94 | 101 | 123 | 133 | 143 | 155 |
| Температура воздуха на выходе из калорифера, °С | 42 | 37 | 32 | 27 | 38 | 33 | 28 | 22 | 34 | 29 | 23 | 17 |
| Расход теплоносителя, м³/ч | 1,5 | 1,6 | 1,8 | 2,0 | 1,7 | 1,9 | 2,1 | 2,4 | 2,0 | 2,2 | 2,5 | 2,8 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,9 | 1,1 | 1,4 | 0,9 | 1,2 | 1,5 | 1,9 | 1,3 | 1,7 | 2,1 | 2,6 |
| Производительность по теплу, кВт | 99 | 111 | 124 | 138 | 116 | 130 | 145 | 161 | 136 | 152 | 170 | 189 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 62 | 67 | 80 | 87 | 94 | 101 | 123 | 133 | 143 | 155 |
| Температура воздуха на выходе из калорифера, °С | 40 | 35 | 30 | 24 | 36 | 31 | 25 | 19 | 32 | 26 | 21 | 15 |
| Расход теплоносителя, м³/ч | 1,9 | 2,1 | 2,3 | 2,6 | 2,2 | 2,4 | 2,7 | 3,0 | 2,5 | 2,8 | 3,2 | 3,5 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,4 | 1,8 | 2,2 | 1,5 | 2,0 | 2,5 | 3,1 | 2,1 | 2,7 | 3,4 | 4,2 |
| Производительность по теплу, кВт | 95 | 107 | 120 | 133 | 111 | 125 | 140 | 156 | 130 | 146 | 164 | 183 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 62 | 67 | 80 | 87 | 94 | 101 | 112 | 121 | 131 | 142 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 28 | 23 | 34 | 29 | 24 | 18 | 31 | 26 | 20 | 15 |
| Расход теплоносителя, м³/ч | 2,3 | 2,6 | 2,9 | 3,2 | 2,7 | 3,0 | 3,4 | 3,8 | 3,0 | 3,4 | 3,9 | 4,3 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,2 | 2,8 | 3,5 | 2,4 | 3,1 | 3,8 | 4,8 | 3,1 | 3,9 | 4,9 | 6,2 |
| Производительность по теплу, кВт | 92 | 104 | 117 | 130 | 107 | 122 | 137 | 153 | 122 | 138 | 155 | 173 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4500 | 5500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 48 | 52 | 66 | 71 | 77 | 83 | 96 | 103 | 112 | 121 |
| Температура воздуха на выходе из калорифера, °С | 38 | 34 | 29 | 24 | 34 | 29 | 24 | 19 | 31 | 26 | 20 | 15 |
| Расход теплоносителя, м³/ч | 2,8 | 3,2 | 3,6 | 4,0 | 3,4 | 3,8 | 4,3 | 4,8 | 3,9 | 4,4 | 4,9 | 5,5 |
| Гидравлическое сопротивление, кПа | 2,6 | 3,4 | 4,3 | 5,3 | 3,7 | 4,8 | 6,1 | 7,7 | 5,0 | 6,4 | 8,1 | 10,2 |
| Производительность по теплу, кВт | 81 | 92 | 104 | 116 | 97 | 110 | 124 | 139 | 112 | 127 | 143 | 160 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 48 | 52 | 53 | 57 | 62 | 67 | 80 | 87 | 94 | 101 |
| Температура воздуха на выходе из калорифера, °С | 37 | 33 | 28 | 23 | 35 | 31 | 26 | 21 | 32 | 27 | 21 | 16 |
| Расход теплоносителя, м³/ч | 3,5 | 3,9 | 4,4 | 5,0 | 3,8 | 4,3 | 4,9 | 5,5 | 4,5 | 5,1 | 5,7 | 6,4 |
| Гидравлическое сопротивление, кПа | 3,9 | 5,1 | 6,5 | 8,2 | 4,8 | 6,2 | 7,9 | 9,9 | 6,5 | 8,5 | 10,8 | 13,7 |
| Производительность по теплу, кВт | 80 | 91 | 102 | 115 | 88 | 100 | 113 | 127 | 103 | 117 | 132 | 148 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 48 | 52 | 53 | 57 | 62 | 67 | 66 | 71 | 77 | 83 |
| Температура воздуха на выходе из калорифера, °С | 35 | 30 | 25 | 20 | 33 | 28 | 23 | 18 | 31 | 26 | 21 | 15 |
| Расход теплоносителя, м³/ч | 6,5 | 7,5 | 8,4 | 9,5 | 7,2 | 8,2 | 9,3 | 10,5 | 7,9 | 8,9 | 10,1 | 11,4 |
| Гидравлическое сопротивление, кПа | 7,0 | 9,2 | 11,6 | 14,8 | 8,4 | 11,0 | 14,2 | 18,1 | 10,1 | 13,1 | 16,9 | 21,3 |
| Производительность по теплу, кВт | 76 | 86 | 98 | 110 | 83 | 95 | 108 | 121 | 91 | 104 | 117 | 132 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

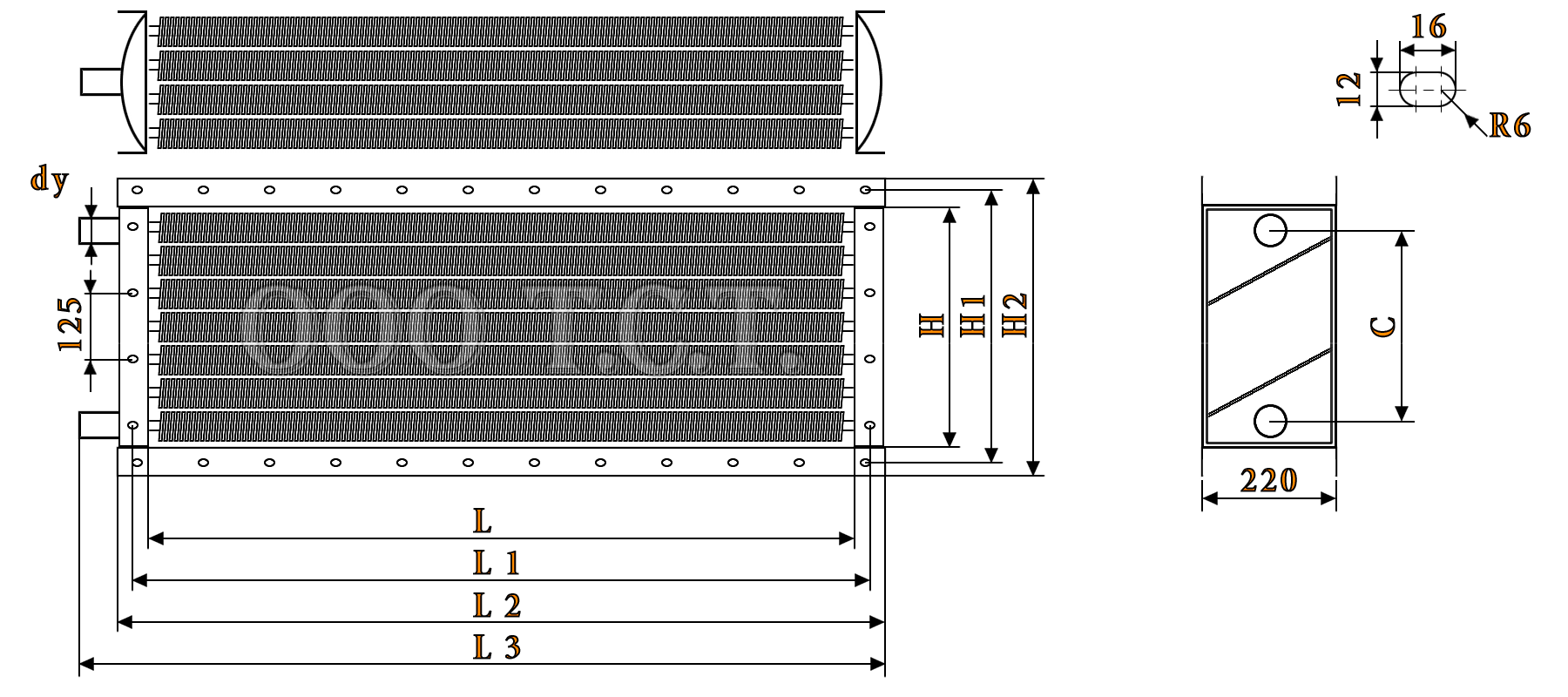

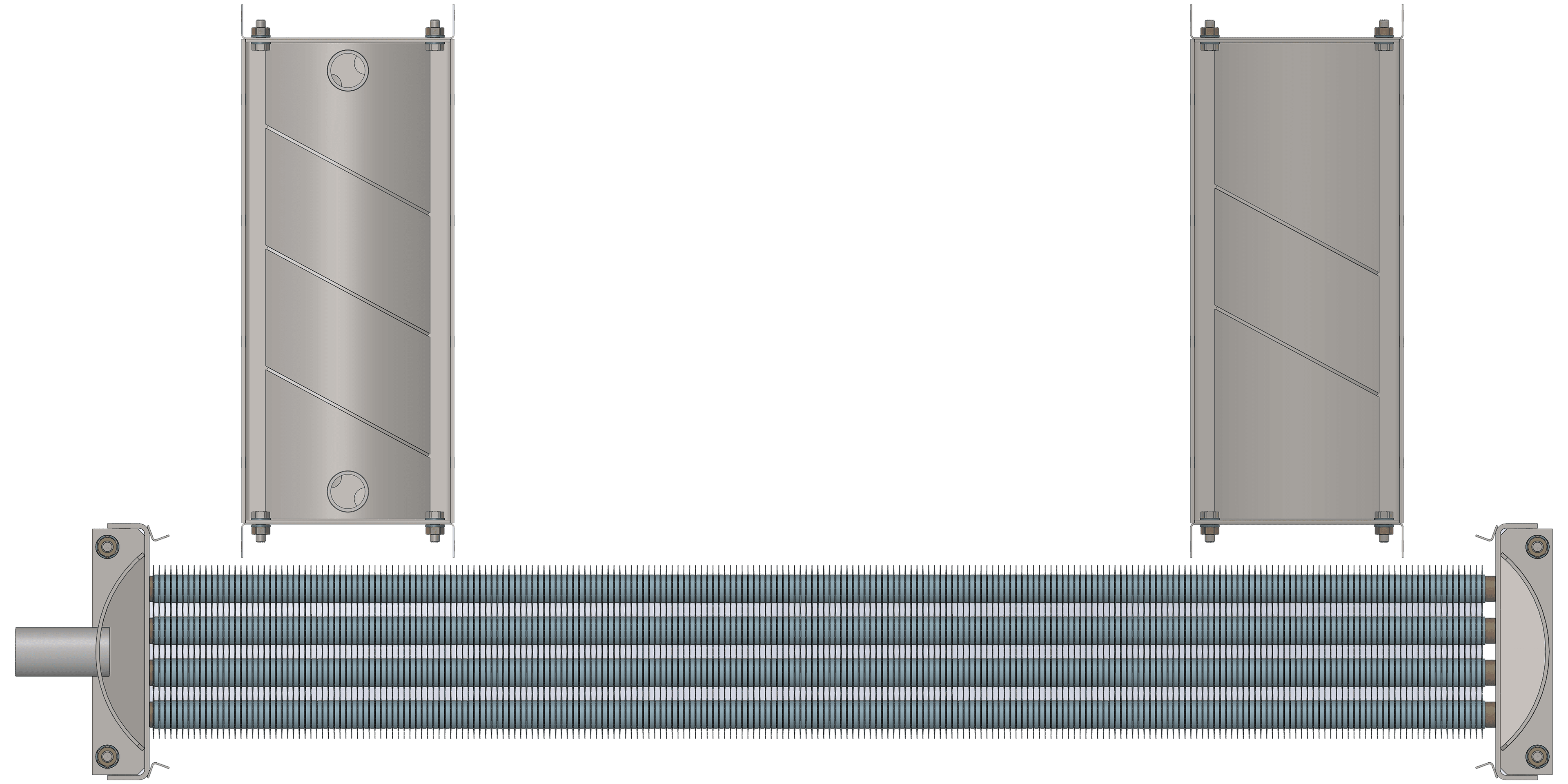

Габаритные размеры калорифера ТВВ 410
| Габаритные и присоединительные размеры калорифера ТВВ 410 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1155 | 1203 | 1227 | 1292 | 500 | 548 | 572 | 435 | 32 |
