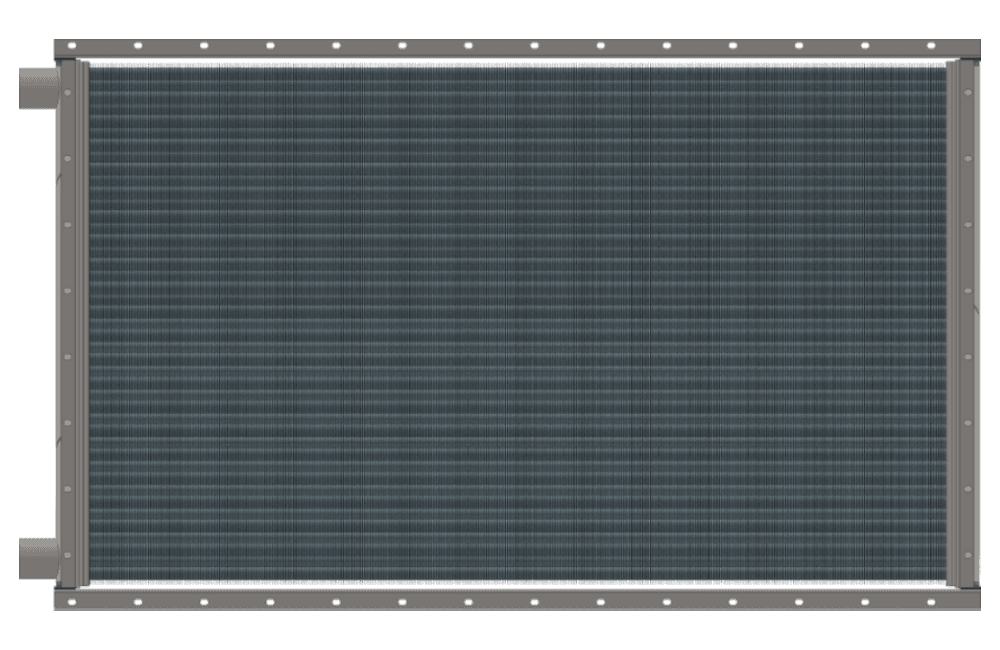

Калорифер ТВВ 411
Калорифер ТВВ 411
Характеристики: 16000 м3/ч;
467 кВт
97 283 руб. с НДС
Калорифер ТВВ 411 02 ХЛ3. ТУ 4863-002-55613706-02

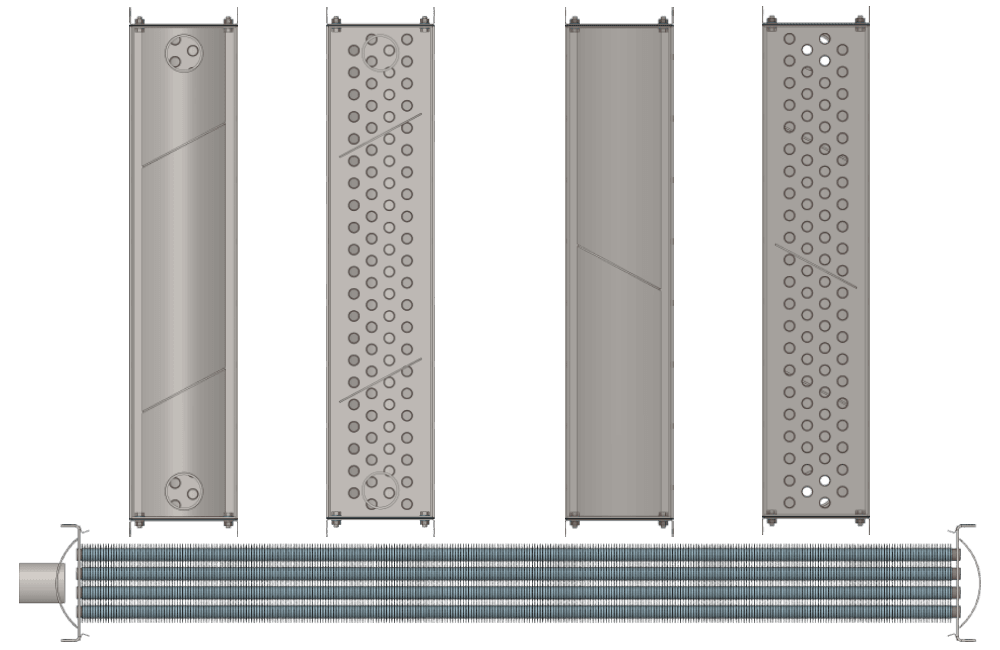

Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 411 водяного
| Производительность по воздуху, м3/час | 16000 |
|---|---|
| Тепловая мощность калорифера, кВт | 467 |
| Площадь поверхности теплообмена, м2 | 84.2 |
| Площадь фронтального сечения, м2 | 1.66 |
| Объем воздухонагревателя, л | 51.1 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 86 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 65 |
| Масса, кг | 242 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 404 |
| Гидравлическое сопротивление min, кПа | 0.191 |
| Гидравлическое сопротивление max, кПа | 27.666 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 4.3 |
| Расход теплоносителя max, м3/час | 24.1 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.62 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 83.54 |
Таблица расчета и подбора водяного калорифера ТВВ 411
Ниже представлены расчетные данные водяного калорифера ТВВ 411 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 20000 | 25000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 99 | 107 | 115 | 125 | 150 | 161 | 174 | 189 | 226 | 243 | 263 | 285 |
| Температура воздуха на выходе из калорифера, °С | 43 | 37 | 32 | 26 | 38 | 33 | 27 | 21 | 34 | 28 | 22 | 16 |
| Расход теплоносителя, м³/ч | 4,3 | 4,8 | 5,3 | 5,9 | 5,0 | 5,5 | 6,2 | 6,9 | 5,8 | 6,5 | 7,2 | 8,0 |
| Гидравлическое сопротивление, кПа | 2,8 | 3,5 | 4,3 | 5,3 | 3,8 | 4,7 | 5,9 | 7,2 | 5,1 | 6,4 | 7,9 | 9,7 |
| Производительность по теплу, кВт | 396 | 443 | 493 | 546 | 462 | 517 | 575 | 636 | 538 | 601 | 669 | 740 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 77 | 83 | 90 | 98 | 99 | 107 | 115 | 125 | 150 | 161 | 174 | 189 |
| Температура воздуха на выходе из калорифера, °С | 42 | 36 | 31 | 26 | 39 | 34 | 28 | 23 | 35 | 30 | 24 | 18 |
| Расход теплоносителя, м³/ч | 4,9 | 5,5 | 6,2 | 6,9 | 5,4 | 6,1 | 6,8 | 7,5 | 6,3 | 7,1 | 7,9 | 8,8 |
| Гидравлическое сопротивление, кПа | 3,5 | 4,4 | 5,5 | 6,8 | 4,2 | 5,3 | 6,6 | 8,2 | 5,7 | 7,3 | 9,0 | 11,2 |
| Производительность по теплу, кВт | 341 | 383 | 428 | 476 | 374 | 421 | 470 | 522 | 437 | 491 | 548 | 609 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 77 | 83 | 90 | 98 | 99 | 107 | 115 | 125 | 123 | 133 | 143 | 155 |
| Температура воздуха на выходе из калорифера, °С | 39 | 34 | 29 | 23 | 37 | 31 | 26 | 20 | 35 | 29 | 23 | 18 |
| Расход теплоносителя, м³/ч | 6,3 | 7,1 | 7,9 | 8,8 | 6,9 | 7,8 | 8,7 | 9,7 | 7,5 | 8,4 | 9,4 | 10,5 |
| Гидравлическое сопротивление, кПа | 5,5 | 7,0 | 8,9 | 11,0 | 6,7 | 8,5 | 10,7 | 13,2 | 7,9 | 10,0 | 12,5 | 15,6 |
| Производительность по теплу, кВт | 326 | 368 | 412 | 460 | 358 | 404 | 453 | 505 | 389 | 439 | 491 | 547 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 58 | 63 | 68 | 73 | 77 | 83 | 90 | 98 | 99 | 107 | 115 | 125 |
| Температура воздуха на выходе из калорифера, °С | 40 | 35 | 30 | 25 | 37 | 32 | 27 | 22 | 35 | 30 | 24 | 19 |
| Расход теплоносителя, м³/ч | 7,0 | 7,9 | 8,9 | 9,9 | 7,8 | 8,8 | 9,9 | 11,1 | 8,6 | 9,7 | 10,9 | 12,2 |
| Гидравлическое сопротивление, кПа | 6,8 | 8,7 | 11,0 | 13,7 | 8,4 | 10,8 | 13,7 | 17,2 | 10,2 | 13,1 | 16,5 | 20,6 |
| Производительность по теплу, кВт | 284 | 321 | 361 | 403 | 316 | 358 | 402 | 450 | 348 | 393 | 442 | 493 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 58 | 63 | 68 | 73 | 77 | 83 | 90 | 98 | 99 | 107 | 115 | 125 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 22 | 34 | 29 | 24 | 19 | 32 | 27 | 21 | 16 |
| Расход теплоносителя, м³/ч | 9,3 | 10,5 | 11,9 | 13,4 | 10,4 | 11,7 | 13,3 | 14,9 | 11,4 | 13,0 | 14,6 | 16,3 |
| Гидравлическое сопротивление, кПа | 5,1 | 6,6 | 8,3 | 10,5 | 6,3 | 8,1 | 10,4 | 13,1 | 7,6 | 9,8 | 12,5 | 15,8 |
| Производительность по теплу, кВт | 270 | 306 | 345 | 387 | 301 | 342 | 385 | 432 | 331 | 375 | 423 | 474 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 58 | 63 | 68 | 73 | 77 | 83 | 90 | 98 | 99 | 107 | 115 | 125 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 26 | 21 | 34 | 29 | 23 | 18 | 31 | 26 | 21 | 16 |
| Расход теплоносителя, м³/ч | 11,5 | 13,0 | 14,7 | 16,5 | 12,8 | 14,5 | 16,4 | 18,4 | 14,0 | 16,0 | 18,0 | 20,2 |
| Гидравлическое сопротивление, кПа | 7,7 | 9,9 | 12,7 | 16,0 | 9,6 | 12,3 | 15,8 | 19,9 | 11,5 | 15,0 | 19,0 | 23,9 |
| Производительность по теплу, кВт | 266 | 303 | 342 | 384 | 297 | 338 | 381 | 428 | 326 | 371 | 419 | 470 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 14000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 48 | 52 | 58 | 63 | 68 | 73 | 77 | 83 | 90 | 98 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 27 | 28 | 33 | 28 | 23 | 18 | 31 | 26 | 21 | 16 |
| Расход теплоносителя, м³/ч | 19,0 | 21,8 | 24,6 | 45,7 | 21,8 | 24,7 | 28,0 | 31,8 | 24,1 | 27,7 | 31,3 | 35,3 |
| Гидравлическое сопротивление, кПа | 7,9 | 10,4 | 13,2 | 17,0 | 10,4 | 13,3 | 17,1 | 22,1 | 12,7 | 16,7 | 21,5 | 27,2 |
| Производительность по теплу, кВт | 221 | 253 | 287 | 323 | 252 | 288 | 327 | 368 | 282 | 322 | 365 | 411 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

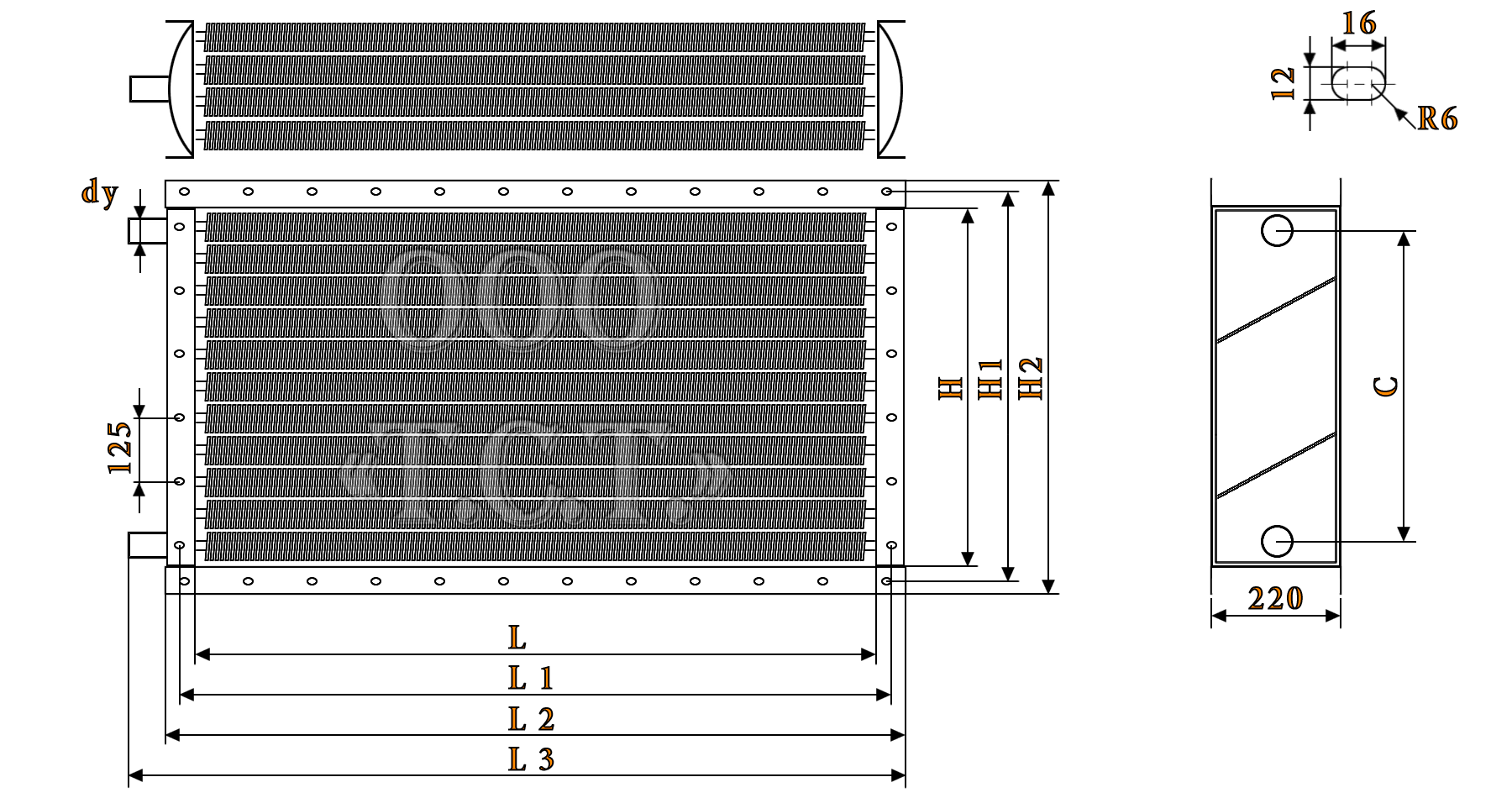

Габаритные размеры калорифера ТВВ 411
| Габаритные и присоединительные размеры калорифера ТВВ 411 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1000 | 1048 | 1072 | 888 | 65 |
