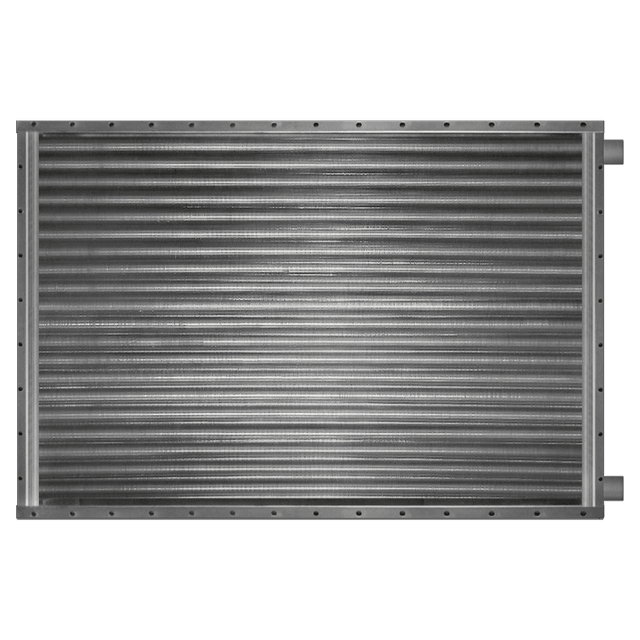

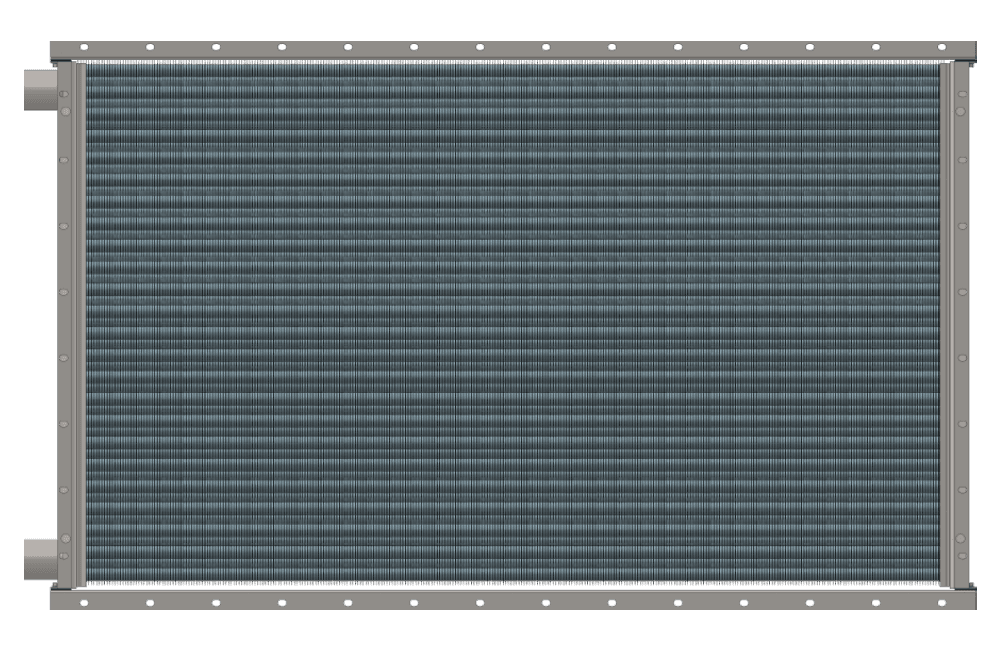

Калорифер ТВВ 311
Калорифер ТВВ 311
Характеристики: 16000 м3/ч;
387 кВт
76 523 руб. с НДС
Калорифер ТВВ 311 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 311 водяного
| Производительность по воздуху, м3/час | 16000 |
|---|---|
| Тепловая мощность калорифера, кВт | 387 |
| Площадь поверхности теплообмена, м2 | 63.6 |
| Площадь фронтального сечения, м2 | 1.66 |
| Объем воздухонагревателя, л | 38.3 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 65 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 65 |
| Масса, кг | 187 |
| Аэродинамическое сопротивление min, Па | 14 |
|---|---|
| Аэродинамическое сопротивление max, Па | 307 |
| Гидравлическое сопротивление min, кПа | 0.205 |
| Гидравлическое сопротивление max, кПа | 29.467 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 3.2 |
| Расход теплоносителя max, м3/час | 12.8 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.15 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 87.28 |
Таблица расчета и подбора водяного калорифера ТВВ 311
Ниже представлены расчетные данные водяного калорифера ТВВ 311 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 58 | 62 | 65 | 68 | 74 | 80 | 83 | 87 | 113 | 121 | 126 | 131 |
| Температура воздуха на выходе из калорифера, °С | 34 | 28 | 25 | 22 | 32 | 26 | 22 | 19 | 28 | 22 | 18 | 15 |
| Расход теплоносителя, м³/ч | 3,2 | 3,6 | 3,8 | 4,1 | 3,6 | 4,0 | 4,2 | 4,4 | 4,1 | 4,6 | 4,9 | 5,1 |
| Гидравлическое сопротивление, кПа | 2,5 | 3,2 | 3,6 | 4,0 | 3,1 | 3,9 | 4,3 | 4,8 | 4,2 | 5,2 | 5,8 | 6,5 |
| Производительность по теплу, кВт | 298 | 334 | 353 | 373 | 327 | 366 | 387 | 408 | 380 | 426 | 450 | 474 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 58 | 62 | 65 | 68 | 74 | 80 | 83 | 87 | 93 | 100 | 104 | 108 |
| Температура воздуха на выходе из калорифера, °С | 31 | 25 | 22 | 19 | 29 | 23 | 20 | 17 | 27 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 4,1 | 4,6 | 4,9 | 5,2 | 4,5 | 5,1 | 5,3 | 5,6 | 4,9 | 5,5 | 5,8 | 6,1 |
| Гидравлическое сопротивление, кПа | 3,9 | 5,0 | 5,6 | 6,3 | 4,7 | 6,0 | 6,7 | 7,5 | 5,5 | 7,0 | 7,9 | 8,8 |
| Производительность по теплу, кВт | 284 | 319 | 338 | 357 | 311 | 350 | 370 | 391 | 337 | 379 | 401 | 424 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 58 | 62 | 65 | 68 | 74 | 80 | 83 | 87 | 93 | 100 | 104 | 108 |
| Температура воздуха на выходе из калорифера, °С | 29 | 23 | 20 | 18 | 27 | 21 | 18 | 15 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 5,3 | 5,9 | 6,3 | 6,7 | 5,8 | 6,5 | 6,9 | 7,3 | 6,2 | 7,0 | 7,5 | 7,9 |
| Гидравлическое сопротивление, кПа | 6,3 | 8,0 | 9,1 | 10,2 | 7,6 | 9,7 | 10,9 | 12,2 | 8,9 | 11,4 | 12,8 | 14,4 |
| Производительность по теплу, кВт | 273 | 308 | 327 | 346 | 299 | 338 | 358 | 379 | 324 | 366 | 388 | 411 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 43 | 47 | 49 | 51 | 58 | 62 | 65 | 68 | 74 | 80 | 83 | 87 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 22 | 19 | 28 | 22 | 19 | 16 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 5,9 | 6,7 | 7,1 | 7,5 | 6,6 | 7,4 | 7,9 | 8,4 | 7,2 | 8,2 | 8,7 | 9,2 |
| Гидравлическое сопротивление, кПа | 7,8 | 10,1 | 11,4 | 12,9 | 9,7 | 12,5 | 14,2 | 15,9 | 11,7 | 15,0 | 17,0 | 19,1 |
| Производительность по теплу, кВт | 239 | 271 | 288 | 305 | 266 | 302 | 320 | 339 | 292 | 336 | 351 | 372 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 14000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 31 | 33 | 35 | 36 | 43 | 47 | 49 | 51 | 58 | 62 | 65 | 68 |
| Температура воздуха на выходе из калорифера, °С | 32 | 27 | 24 | 21 | 29 | 24 | 21 | 18 | 27 | 21 | 18 | 16 |
| Расход теплоносителя, м³/ч | 7,1 | 8,1 | 8,6 | 9,1 | 8,1 | 9,2 | 9,8 | 10,4 | 9,0 | 10,2 | 10,9 | 11,5 |
| Гидравлическое сопротивление, кПа | 11,3 | 14,6 | 16,5 | 18,6 | 14,6 | 18,8 | 21,4 | 24,1 | 18,1 | 23,4 | 26,5 | 29,8 |
| Производительность по теплу, кВт | 206 | 234 | 249 | 264 | 234 | 266 | 283 | 300 | 260 | 296 | 315 | 334 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 14000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 31 | 33 | 35 | 36 | 43 | 47 | 49 | 51 | 58 | 62 | 65 | 68 |
| Температура воздуха на выходе из калорифера, °С | 29 | 24 | 22 | 19 | 27 | 21 | 19 | 16 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 8,5 | 9,6 | 10,3 | 10,9 | 9,6 | 11,0 | 11,7 | 12,4 | 10,7 | 12,2 | 13,0 | 13,8 |
| Гидравлическое сопротивление, кПа | 6,8 | 8,8 | 10,0 | 11,2 | 8,8 | 11,4 | 13,0 | 14,5 | 10,8 | 14,2 | 16,0 | 18,1 |
| Производительность по теплу, кВт | 196 | 224 | 238 | 253 | 223 | 254 | 271 | 288 | 248 | 283 | 301 | 320 |
| График теплоносителя, °С | 80/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 11000 | 13000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 25 | 27 | 28 | 30 | 37 | 40 | 41 | 43 | 50 | 54 | 57 | 59 |
| Температура воздуха на выходе из калорифера, °С | 28 | 23 | 20 | 18 | 25 | 20 | 17 | 15 | 23 | 17 | 15 | 12 |
| Расход теплоносителя, м³/ч | 9,8 | 11,3 | 12,0 | 12,8 | 11,3 | 13,0 | 13,9 | 14,9 | 12,8 | 14,6 | 15,7 | 16,6 |
| Гидравлическое сопротивление, кПа | 9,0 | 11,8 | 13,6 | 15,4 | 12,0 | 15,9 | 18,1 | 20,8 | 15,2 | 20,0 | 22,9 | 25,9 |
| Производительность по теплу, кВт | 171 | 196 | 210 | 224 | 197 | 227 | 242 | 258 | 222 | 255 | 272 | 290 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

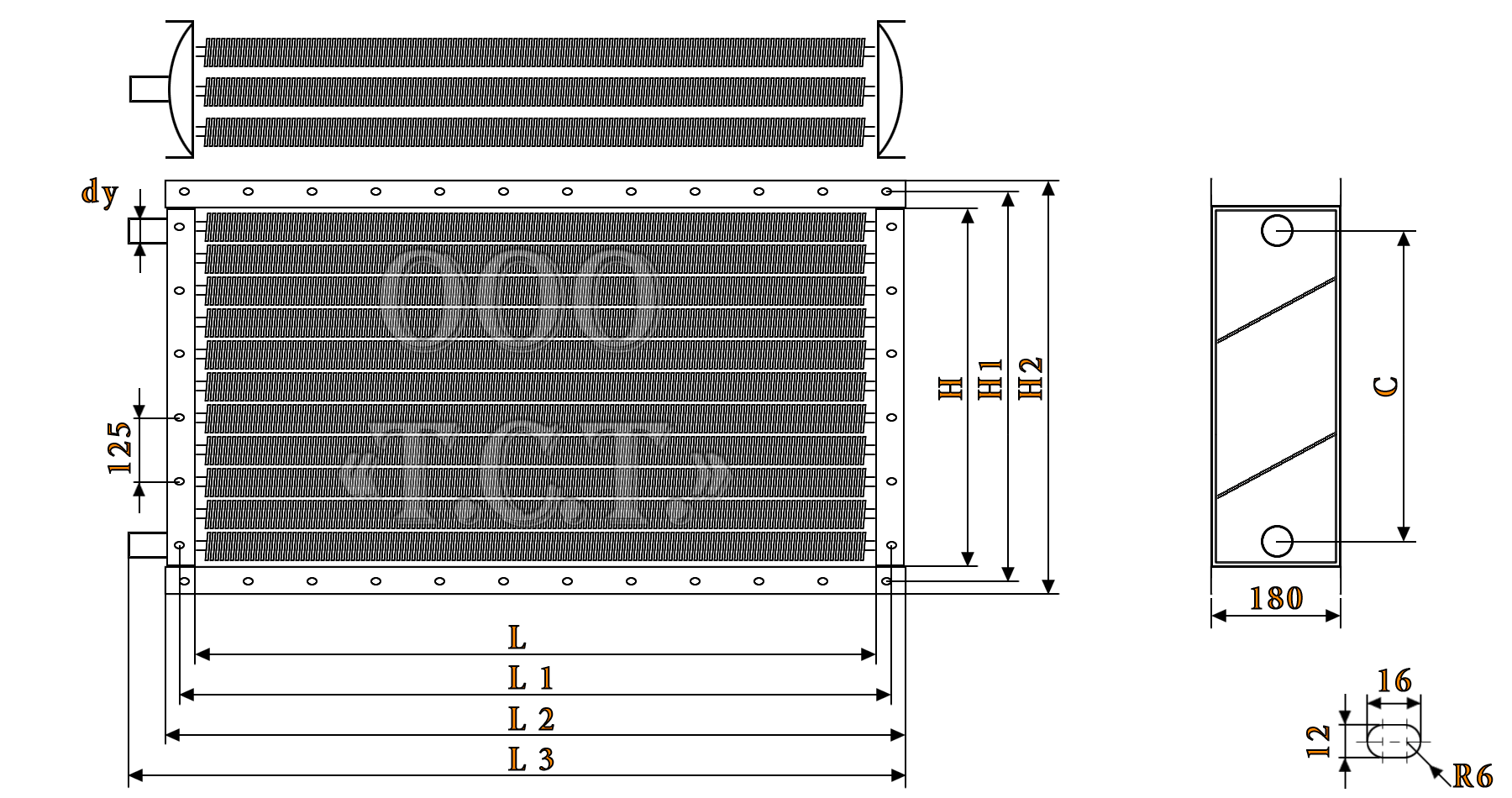

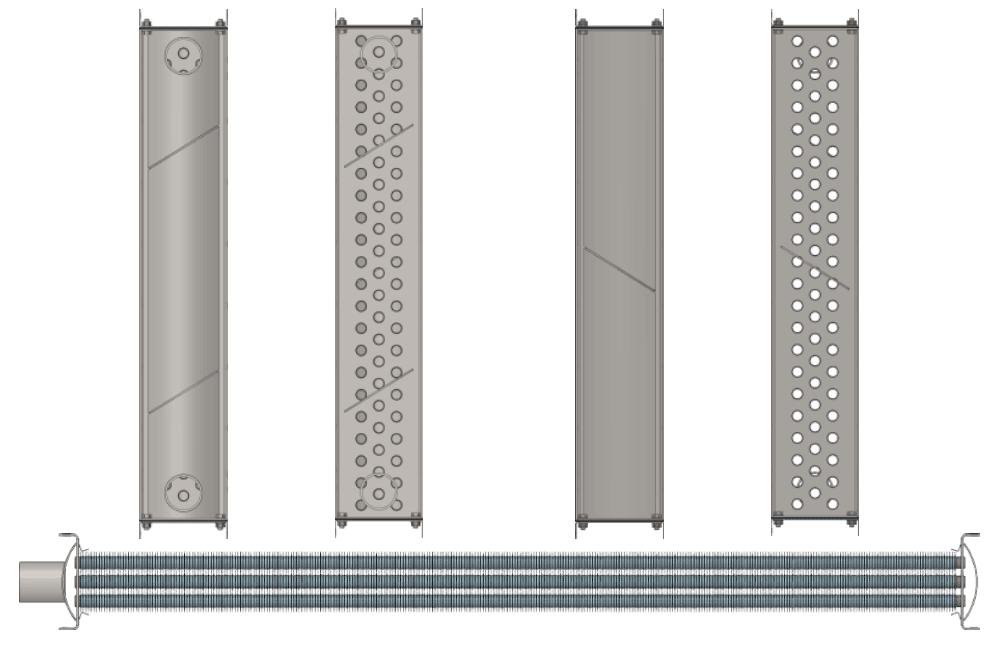

Габаритные размеры калорифера ТВВ 311
| Габаритные и присоединительные размеры калорифера ТВВ 311 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1000 | 1048 | 1072 | 888 | 65 |
