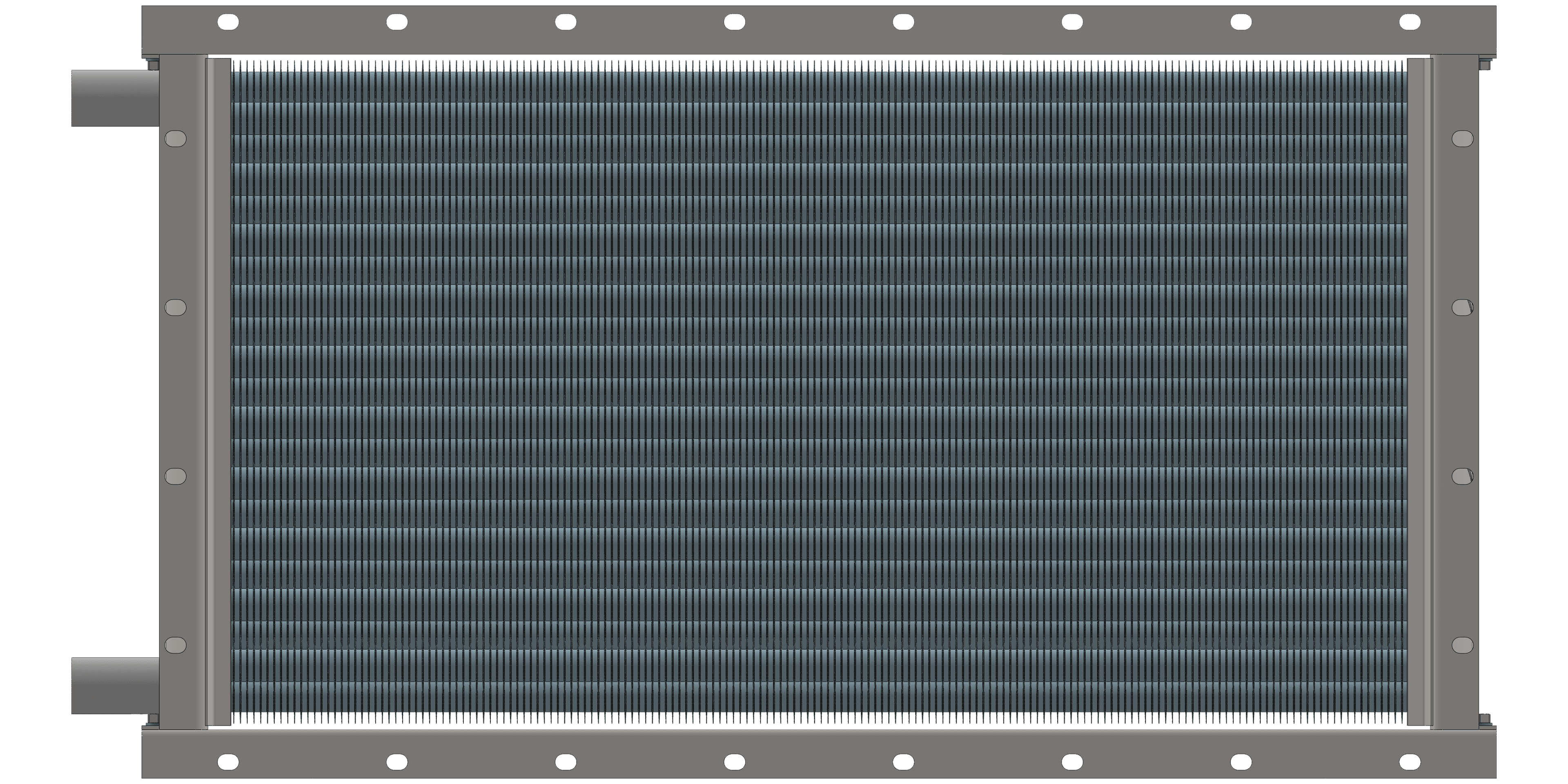

Калорифер ТВВ 309
Калорифер ТВВ 309
Характеристики: 5000 м3/ч;
108 кВт
28 103 руб. с НДС
Калорифер ТВВ 309 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 309 водяного
| Производительность по воздуху, м3/час | 5000 |
|---|---|
| Тепловая мощность калорифера, кВт | 108 |
| Площадь поверхности теплообмена, м2 | 17.2 |
| Площадь фронтального сечения, м2 | 0.455 |
| Объем воздухонагревателя, л | 12.1 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 32 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 61 |
| Аэродинамическое сопротивление min, Па | 14 |
|---|---|
| Аэродинамическое сопротивление max, Па | 307 |
| Гидравлическое сопротивление min, кПа | 0.135 |
| Гидравлическое сопротивление max, кПа | 19.302 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.9 |
| Расход теплоносителя max, м3/час | 5.2 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.15 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 87.28 |
Таблица расчета и подбора водяного калорифера ТВВ 309
Ниже представлены расчетные данные водяного калорифера ТВВ 309 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 4500 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 63 | 67 | 70 | 73 | 78 | 84 | 87 | 91 | 95 | 102 | 106 | 111 |
| Температура воздуха на выходе из калорифера, °С | 30 | 24 | 20 | 17 | 28 | 21 | 18 | 15 | 26 | 20 | 17 | 13 |
| Расход теплоносителя, м³/ч | 0,9 | 1,0 | 1,1 | 1,1 | 1,0 | 1,1 | 1,1 | 1,2 | 1,0 | 1,2 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,6 | 0,7 | 0,8 |
| Производительность по теплу, кВт | 79 | 88 | 93 | 98 | 85 | 96 | 101 | 106 | 92 | 103 | 108 | 114 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 49 | 53 | 55 | 57 | 63 | 67 | 70 | 73 | 78 | 84 | 87 | 91 |
| Температура воздуха на выходе из калорифера, °С | 29 | 23 | 20 | 17 | 27 | 21 | 18 | 15 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,2 | 1,3 | 1,1 | 1,2 | 1,3 | 1,4 | 1,2 | 1,3 | 1,4 | 1,5 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,8 | 0,9 | 1,0 |
| Производительность по теплу, кВт | 68 | 77 | 81 | 86 | 75 | 84 | 89 | 94 | 81 | 91 | 97 | 102 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 37 | 39 | 41 | 43 | 49 | 53 | 55 | 57 | 63 | 67 | 70 | 73 |
| Температура воздуха на выходе из калорифера, °С | 30 | 24 | 21 | 18 | 27 | 21 | 18 | 16 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 1,2 | 1,3 | 1,4 | 1,5 | 1,3 | 1,5 | 1,6 | 1,6 | 1,4 | 1,6 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,8 | 0,9 | 1,0 | 0,7 | 0,9 | 1,1 | 1,2 | 0,9 | 1,1 | 1,3 | 1,5 |
| Производительность по теплу, кВт | 59 | 67 | 71 | 75 | 66 | 74 | 79 | 83 | 72 | 81 | 86 | 91 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 29 | 30 | 37 | 39 | 41 | 43 | 49 | 53 | 55 | 57 |
| Температура воздуха на выходе из калорифера, °С | 31 | 26 | 23 | 20 | 29 | 23 | 20 | 17 | 26 | 20 | 18 | 15 |
| Расход теплоносителя, м³/ч | 1,3 | 1,4 | 1,5 | 1,6 | 1,4 | 1,6 | 1,7 | 1,8 | 1,6 | 1,8 | 1,9 | 2,0 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,9 | 1,0 | 1,2 | 0,9 | 1,2 | 1,4 | 1,5 | 1,2 | 1,5 | 1,7 | 1,9 |
| Производительность по теплу, кВт | 51 | 58 | 61 | 65 | 58 | 65 | 69 | 74 | 64 | 73 | 77 | 82 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 29 | 30 | 37 | 39 | 41 | 43 | 49 | 53 | 55 | 57 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 22 | 20 | 27 | 22 | 19 | 16 | 25 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 1,7 | 2,0 | 2,1 | 2,2 | 2,0 | 2,2 | 2,4 | 2,5 | 2,2 | 2,5 | 2,7 | 2,8 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,8 | 2,0 | 2,3 | 1,7 | 2,3 | 2,6 | 2,9 | 2,3 | 2,8 | 3,2 | 3,7 |
| Производительность по теплу, кВт | 50 | 57 | 60 | 64 | 56 | 64 | 68 | 73 | 63 | 71 | 76 | 81 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 29 | 30 | 37 | 39 | 41 | 43 | 49 | 53 | 55 | 57 |
| Температура воздуха на выходе из калорифера, °С | 30 | 24 | 22 | 19 | 27 | 22 | 19 | 16 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 2,2 | 2,4 | 2,6 | 2,7 | 2,4 | 2,8 | 2,9 | 3,1 | 2,7 | 3,1 | 3,3 | 3,5 |
| Гидравлическое сопротивление, кПа | 2,1 | 2,7 | 3,1 | 3,5 | 2,7 | 3,5 | 4,0 | 4,5 | 3,3 | 4,4 | 5,0 | 5,6 |
| Производительность по теплу, кВт | 49 | 56 | 60 | 63 | 56 | 64 | 68 | 72 | 62 | 71 | 76 | 80 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 29 | 30 | 37 | 39 | 41 | 43 | 49 | 53 | 55 | 57 |
| Температура воздуха на выходе из калорифера, °С | 28 | 23 | 20 | 18 | 26 | 20 | 17 | 15 | 24 | 19 | 15 | 12 |
| Расход теплоносителя, м³/ч | 4,1 | 4,7 | 5,0 | 5,4 | 4,7 | 5,4 | 5,7 | 6,1 | 5,2 | 6,0 | 6,4 | 6,8 |
| Гидравлическое сопротивление, кПа | 4,2 | 5,5 | 6,2 | 7,1 | 5,4 | 7,1 | 8,1 | 9,2 | 6,8 | 6,9 | 10,0 | 11,4 |
| Производительность по теплу, кВт | 48 | 55 | 58 | 62 | 54 | 62 | 66 | 70 | 60 | 69 | 74 | 78 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

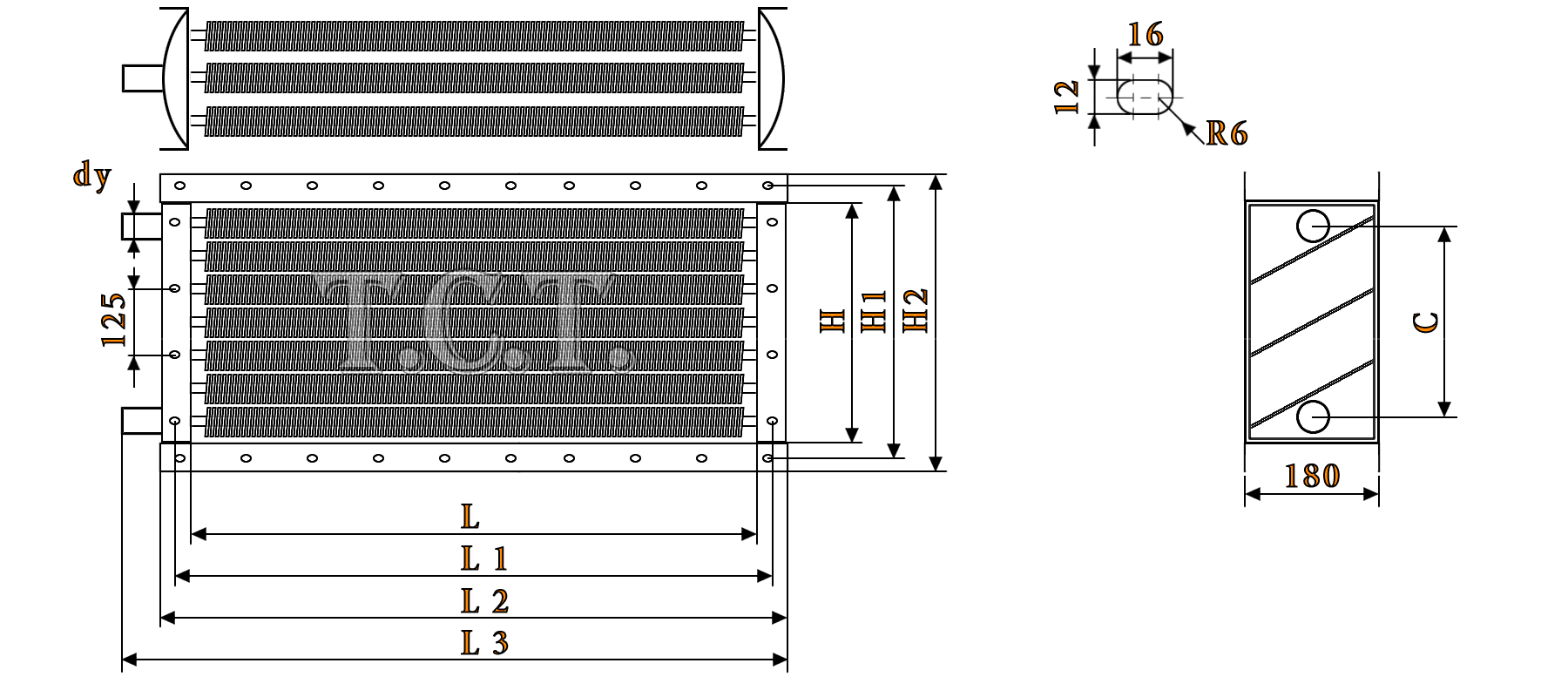

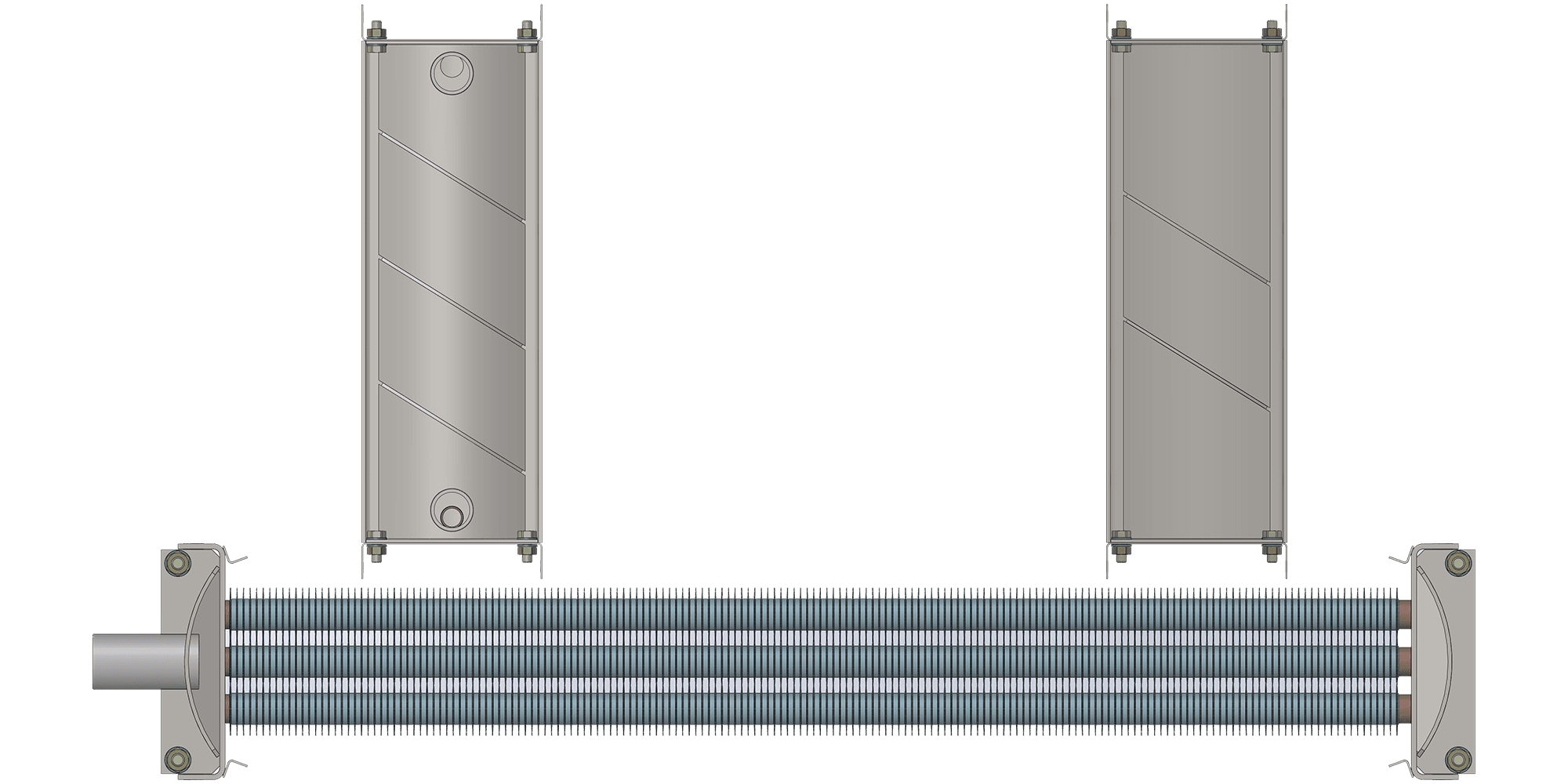

Габаритные размеры калорифера ТВВ 309
| Габаритные и присоединительные размеры калорифера ТВВ 309 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 905 | 953 | 977 | 1042 | 500 | 548 | 572 | 435 | 32 |
