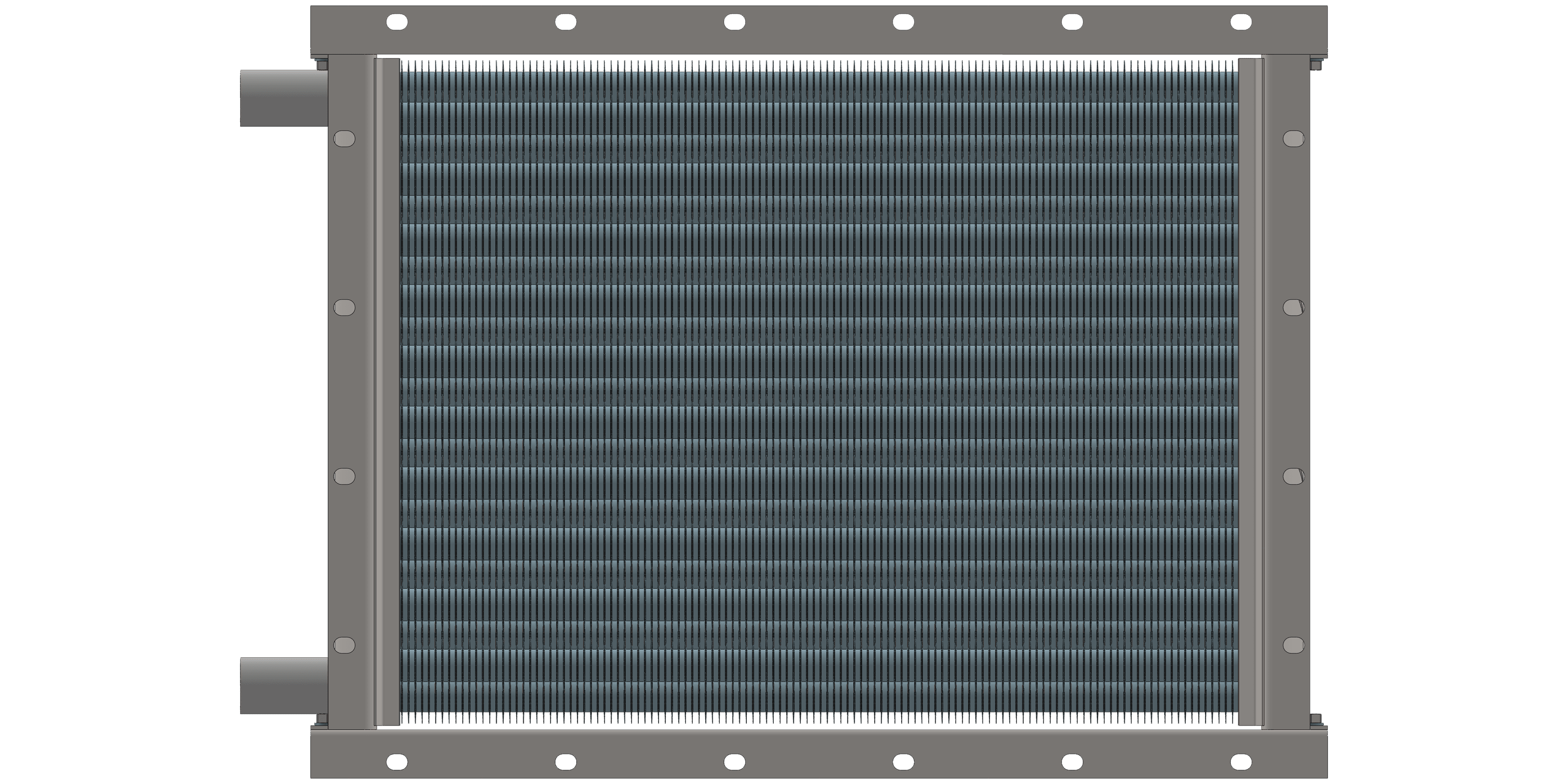

Калорифер ТВВ 307
Калорифер ТВВ 307
Характеристики: 3150 м3/ч;
69 кВт
23 347 руб. с НДС
Калорифер ТВВ 307 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 307 водяного
| Производительность по воздуху, м3/час | 3150 |
|---|---|
| Тепловая мощность калорифера, кВт | 69 |
| Площадь поверхности теплообмена, м2 | 12.4 |
| Площадь фронтального сечения, м2 | 0.329 |
| Объем воздухонагревателя, л | 9.9 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 32 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 48 |
| Аэродинамическое сопротивление min, Па | 14 |
|---|---|
| Аэродинамическое сопротивление max, Па | 307 |
| Гидравлическое сопротивление min, кПа | 0.124 |
| Гидравлическое сопротивление max, кПа | 17.66 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.6 |
| Расход теплоносителя max, м3/час | 3.6 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.15 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 87.28 |
Таблица расчета и подбора водяного калорифера ТВВ 307
Ниже представлены расчетные данные водяного калорифера ТВВ 307 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2800 | 3150 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 59 | 64 | 66 | 69 | 73 | 79 | 82 | 86 | 89 | 96 | 100 | 104 |
| Температура воздуха на выходе из калорифера, °С | 29 | 23 | 19 | 16 | 27 | 21 | 17 | 14 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,8 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,2 | 0,3 | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,3 | 0,4 | 0,4 |
| Производительность по теплу, кВт | 54 | 61 | 64 | 68 | 59 | 66 | 69 | 73 | 63 | 71 | 74 | 79 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 2800 | 3150 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 53 | 56 | 59 | 64 | 66 | 69 | 73 | 79 | 82 | 86 |
| Температура воздуха на выходе из калорифера, °С | 28 | 22 | 19 | 16 | 26 | 20 | 17 | 14 | 25 | 18 | 15 | 13 |
| Расход теплоносителя, м³/ч | 0,7 | 0,8 | 0,8 | 0,9 | 0,8 | 0,9 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 |
| Производительность по теплу, кВт | 48 | 54 | 57 | 60 | 52 | 58 | 61 | 65 | 56 | 63 | 66 | 70 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2250 | 2500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 31 | 34 | 35 | 37 | 39 | 42 | 44 | 46 | 48 | 51 | 53 | 56 |
| Температура воздуха на выходе из калорифера, °С | 30 | 24 | 21 | 18 | 28 | 22 | 19 | 16 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 0,9 | 1,0 | 0,9 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,5 |
| Производительность по теплу, кВт | 39 | 45 | 47 | 50 | 43 | 48 | 51 | 54 | 46 | 52 | 55 | 58 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2250 | 2500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 31 | 34 | 35 | 37 | 39 | 42 | 44 | 46 | 48 | 51 | 53 | 56 |
| Температура воздуха на выходе из калорифера, °С | 28 | 23 | 20 | 17 | 27 | 21 | 18 | 15 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 1,0 | 1,1 | 1,2 | 1,2 | 1,1 | 1,2 | 1,3 | 1,3 | 1,2 | 1,3 | 1,4 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,5 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,6 | 0,7 | 0,8 |
| Производительность по теплу, кВт | 38 | 44 | 46 | 49 | 42 | 47 | 50 | 53 | 45 | 51 | 54 | 57 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2100 | 2300 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 29 | 30 | 34 | 37 | 39 | 40 | 41 | 44 | 46 | 48 |
| Температура воздуха на выходе из калорифера, °С | 29 | 24 | 21 | 18 | 27 | 21 | 18 | 15 | 25 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,5 | 1,6 | 1,4 | 1,5 | 1,6 | 1,7 | 1,5 | 1,6 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,8 | 0,9 | 1,0 | 0,7 | 1,0 | 1,1 | 1,2 | 0,8 | 1,1 | 1,2 | 1,4 |
| Производительность по теплу, кВт | 35 | 40 | 42 | 45 | 39 | 44 | 47 | 50 | 41 | 47 | 50 | 53 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2100 | 2300 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 29 | 30 | 34 | 37 | 39 | 40 | 41 | 44 | 46 | 48 |
| Температура воздуха на выходе из калорифера, °С | 28 | 23 | 20 | 18 | 26 | 21 | 18 | 15 | 25 | 19 | 16 | 14 |
| Расход теплоносителя, м³/ч | 1,5 | 1,7 | 1,8 | 1,9 | 1,7 | 1,9 | 2,0 | 2,2 | 1,8 | 2,0 | 2,2 | 2,3 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,4 | 1,5 | 1,1 | 1,5 | 1,7 | 1,9 | 1,3 | 1,7 | 1,9 | 2,2 |
| Производительность по теплу, кВт | 35 | 39 | 42 | 45 | 39 | 44 | 47 | 50 | 41 | 47 | 50 | 53 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2100 | 2300 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 29 | 30 | 34 | 37 | 39 | 40 | 41 | 44 | 46 | 48 |
| Температура воздуха на выходе из калорифера, °С | 28 | 23 | 21 | 18 | 26 | 21 | 18 | 15 | 25 | 19 | 17 | 14 |
| Расход теплоносителя, м³/ч | 3,0 | 3,4 | 3,6 | 3,8 | 3,3 | 3,8 | 4,1 | 4,3 | 3,6 | 4,0 | 4,3 | 4,6 |
| Гидравлическое сопротивление, кПа | 3,7 | 4,9 | 5,6 | 6,2 | 4,6 | 6,0 | 6,9 | 7,9 | 5,3 | 6,9 | 7,9 | 9,0 |
| Производительность по теплу, кВт | 34 | 39 | 42 | 45 | 38 | 44 | 47 | 50 | 41 | 47 | 50 | 53 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

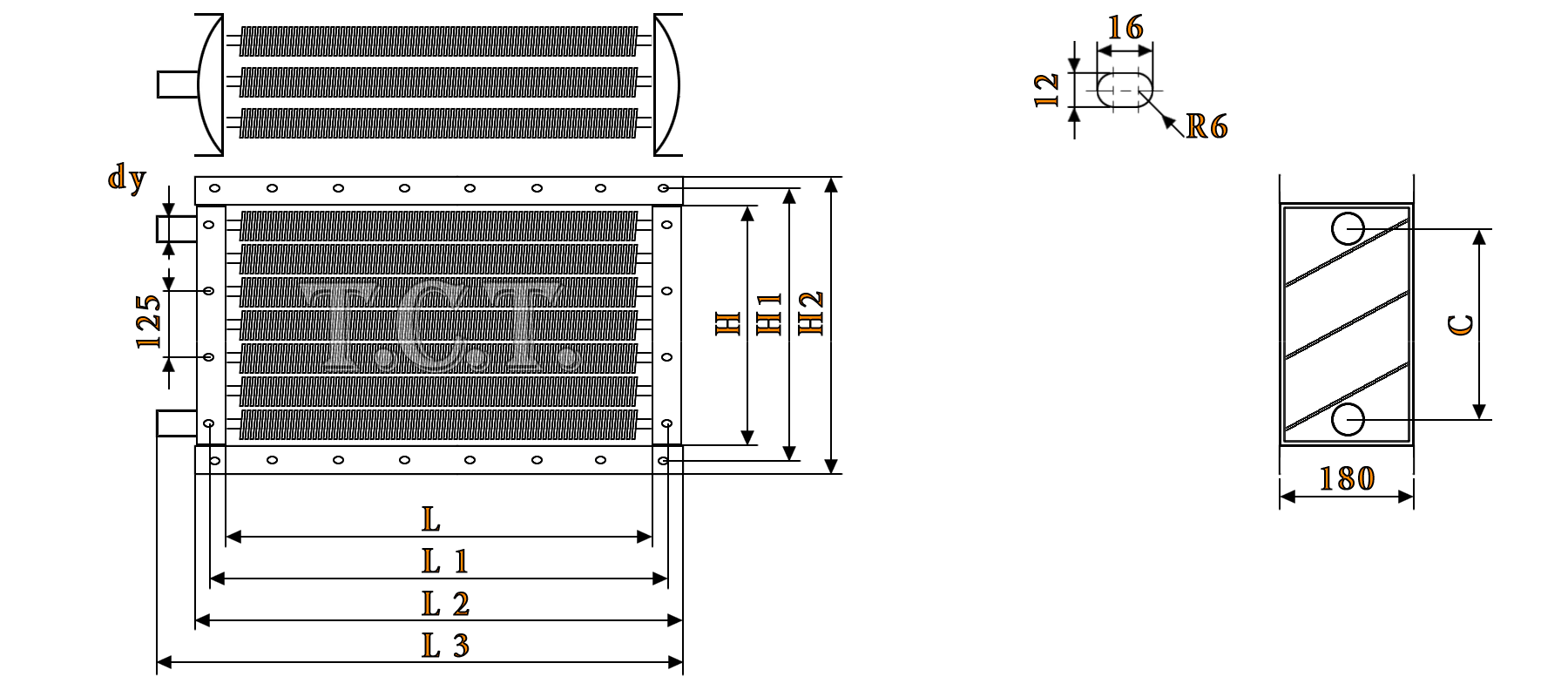

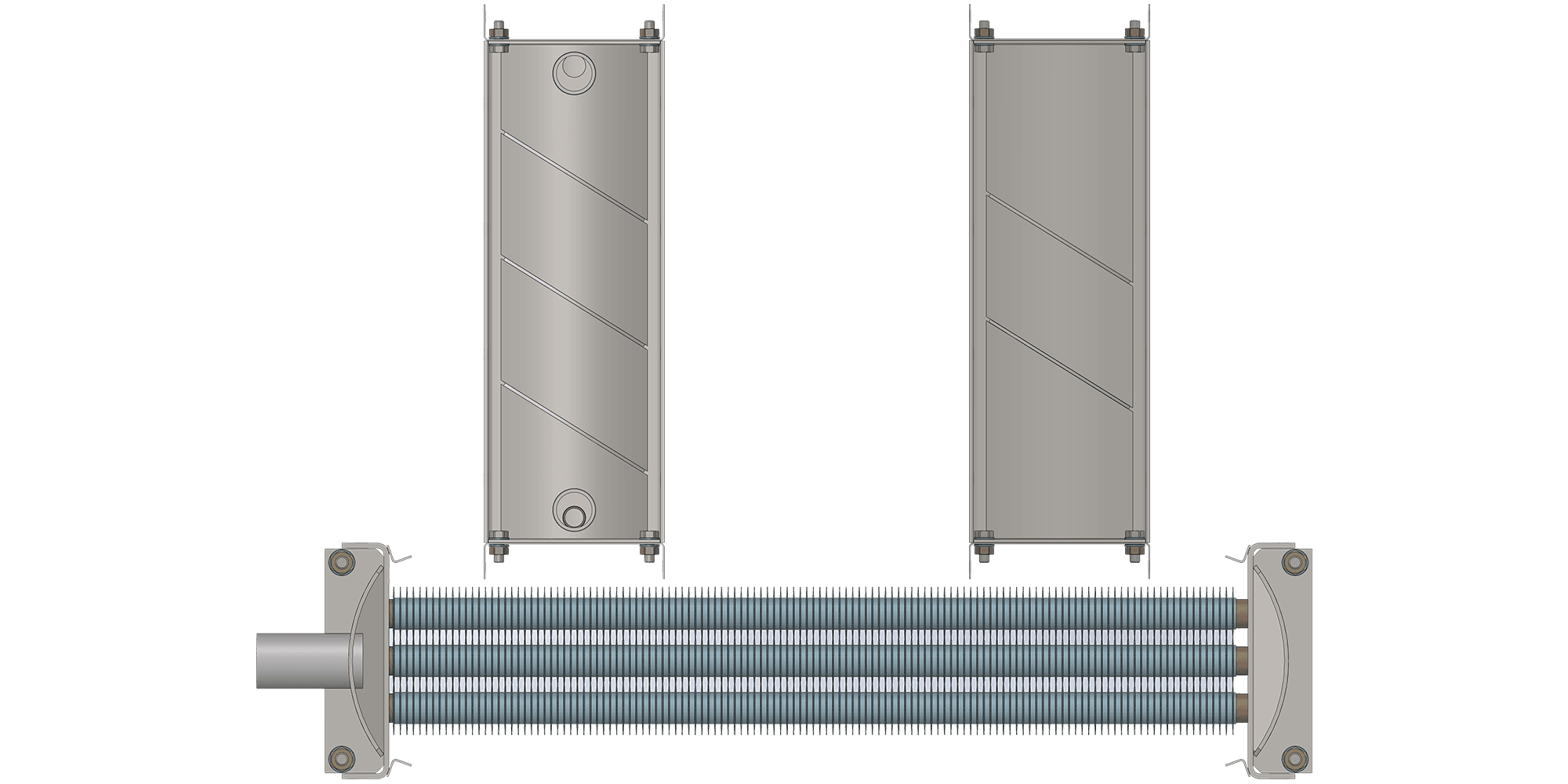

Габаритные размеры калорифера ТВВ 307
| Габаритные и присоединительные размеры калорифера ТВВ 307 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 655 | 703 | 727 | 792 | 500 | 548 | 572 | 435 | 32 |
