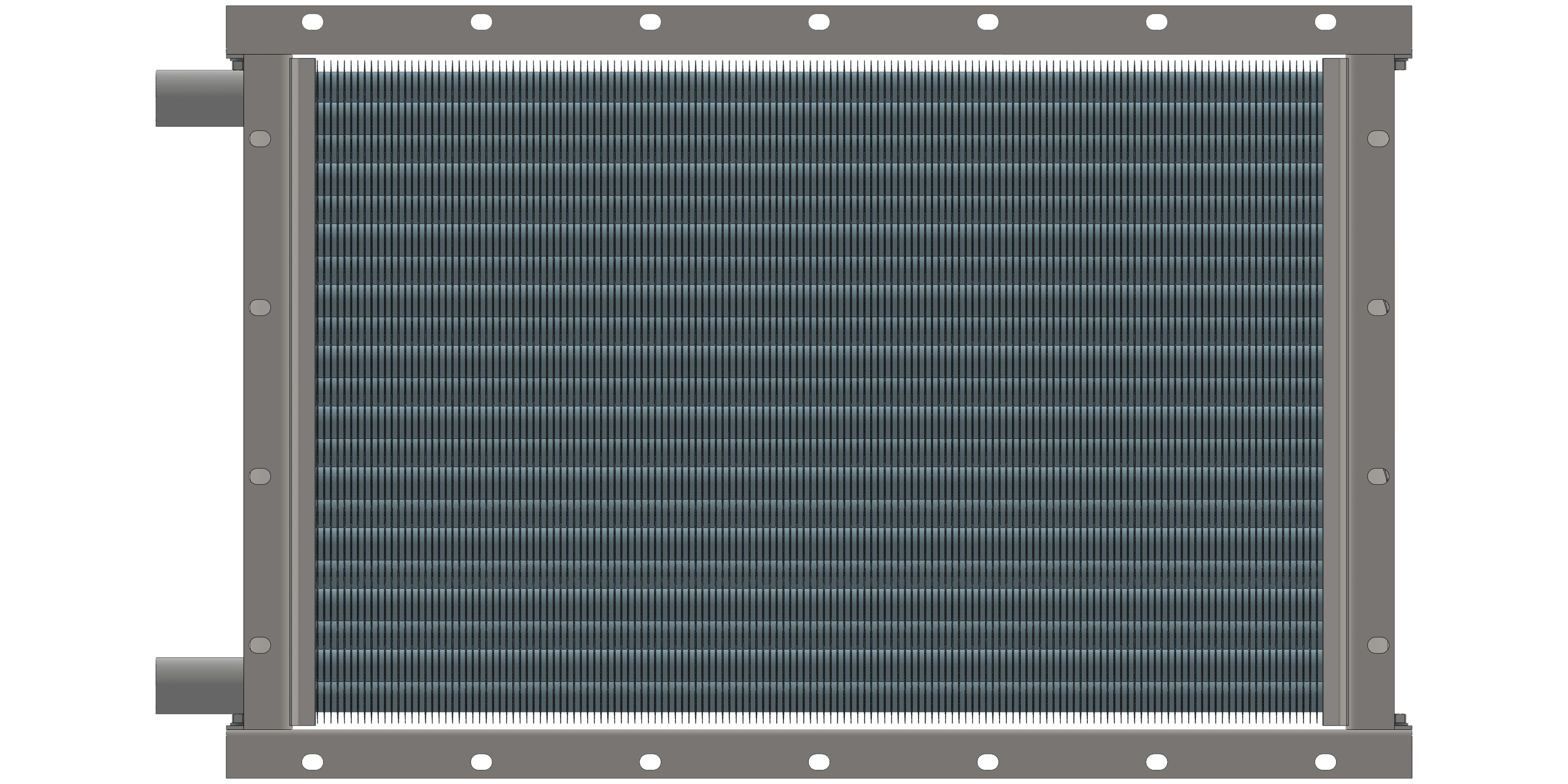

Калорифер ТВВ 308
Калорифер ТВВ 308
Характеристики: 4000 м3/ч;
88 кВт
25 832 руб. с НДС
Калорифер ТВВ 308 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 308 водяного
| Производительность по воздуху, м3/час | 4000 |
|---|---|
| Тепловая мощность калорифера, кВт | 88 |
| Площадь поверхности теплообмена, м2 | 14.8 |
| Площадь фронтального сечения, м2 | 0.392 |
| Объем воздухонагревателя, л | 11.0 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 32 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 56 |
| Аэродинамическое сопротивление min, Па | 14 |
|---|---|
| Аэродинамическое сопротивление max, Па | 307 |
| Гидравлическое сопротивление min, кПа | 0.129 |
| Гидравлическое сопротивление max, кПа | 18.481 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.7 |
| Расход теплоносителя max, м3/час | 4.4 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.15 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 87.28 |
Таблица расчета и подбора водяного калорифера ТВВ 308
Ниже представлены расчетные данные водяного калорифера ТВВ 308 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 48 | 52 | 54 | 56 | 64 | 69 | 72 | 75 | 83 | 89 | 93 | 96 |
| Температура воздуха на выходе из калорифера, °С | 31 | 25 | 22 | 19 | 29 | 23 | 19 | 16 | 27 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,7 | 0,8 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,2 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,5 | 0,5 |
| Производительность по теплу, кВт | 61 | 68 | 72 | 76 | 68 | 76 | 80 | 85 | 74 | 83 | 88 | 92 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 34 | 37 | 39 | 40 | 48 | 52 | 54 | 56 | 64 | 69 | 72 | 75 |
| Температура воздуха на выходе из калорифера, °С | 32 | 26 | 23 | 20 | 29 | 23 | 20 | 17 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 0,9 | 1,0 | 0,9 | 1,0 | 1,0 | 1,1 | 1,0 | 1,1 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,5 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 |
| Производительность по теплу, кВт | 51 | 58 | 61 | 64 | 58 | 65 | 69 | 73 | 64 | 72 | 77 | 81 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 23 | 24 | 25 | 26 | 34 | 37 | 39 | 40 | 48 | 52 | 54 | 56 |
| Температура воздуха на выходе из калорифера, °С | 33 | 28 | 25 | 22 | 30 | 24 | 21 | 18 | 27 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 1,0 | 1,1 | 1,2 | 1,2 | 1,1 | 1,2 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,6 | 0,6 | 0,5 | 0,6 | 0,7 | 0,8 |
| Производительность по теплу, кВт | 42 | 48 | 51 | 53 | 49 | 56 | 59 | 62 | 56 | 63 | 67 | 71 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 23 | 24 | 25 | 26 | 34 | 37 | 39 | 40 | 48 | 52 | 54 | 56 |
| Температура воздуха на выходе из калорифера, °С | 32 | 26 | 24 | 21 | 28 | 23 | 20 | 17 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 1,1 | 1,2 | 1,2 | 1,3 | 1,2 | 1,4 | 1,5 | 1,5 | 1,4 | 1,5 | 1,6 | 1,7 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,6 | 0,7 | 0,6 | 0,8 | 0,9 | 1,0 | 0,8 | 1,0 | 1,2 | 1,3 |
| Производительность по теплу, кВт | 41 | 47 | 49 | 52 | 48 | 54 | 58 | 61 | 54 | 62 | 66 | 69 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 23 | 24 | 25 | 26 | 34 | 37 | 39 | 40 | 48 | 52 | 54 | 56 |
| Температура воздуха на выходе из калорифера, °С | 31 | 25 | 23 | 20 | 27 | 22 | 19 | 16 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 1,4 | 1,6 | 1,7 | 1,8 | 1,6 | 1,9 | 2,0 | 2,1 | 1,9 | 2,1 | 2,3 | 2,4 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,1 | 1,2 | 1,4 | 1,1 | 1,5 | 1,7 | 1,9 | 1,5 | 1,9 | 2,3 | 2,5 |
| Производительность по теплу, кВт | 40 | 46 | 49 | 52 | 47 | 53 | 57 | 60 | 53 | 61 | 64 | 68 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 23 | 24 | 25 | 26 | 34 | 37 | 39 | 40 | 48 | 52 | 54 | 56 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 22 | 20 | 27 | 21 | 19 | 16 | 24 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 1,7 | 2,0 | 2,1 | 2,2 | 2,0 | 2,3 | 2,5 | 2,6 | 2,3 | 2,6 | 2,8 | 3,0 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,7 | 1,9 | 2,1 | 1,8 | 2,4 | 2,6 | 3,0 | 2,4 | 3,0 | 3,4 | 3,9 |
| Производительность по теплу, кВт | 40 | 45 | 48 | 51 | 47 | 53 | 56 | 60 | 53 | 60 | 64 | 68 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 23 | 24 | 25 | 26 | 34 | 37 | 39 | 40 | 48 | 52 | 54 | 56 |
| Температура воздуха на выходе из калорифера, °С | 29 | 24 | 21 | 18 | 26 | 20 | 17 | 15 | 23 | 17 | 15 | 12 |
| Расход теплоносителя, м³/ч | 3,3 | 3,8 | 4,1 | 4,3 | 3,9 | 4,5 | 4,8 | 5,1 | 4,4 | 5,1 | 5,4 | 5,7 |
| Гидравлическое сопротивление, кПа | 2,6 | 3,5 | 4,0 | 4,5 | 3,6 | 4,8 | 5,5 | 6,2 | 4,7 | 6,2 | 7,1 | 7,9 |
| Производительность по теплу, кВт | 38 | 44 | 47 | 50 | 45 | 52 | 55 | 59 | 51 | 59 | 63 | 67 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

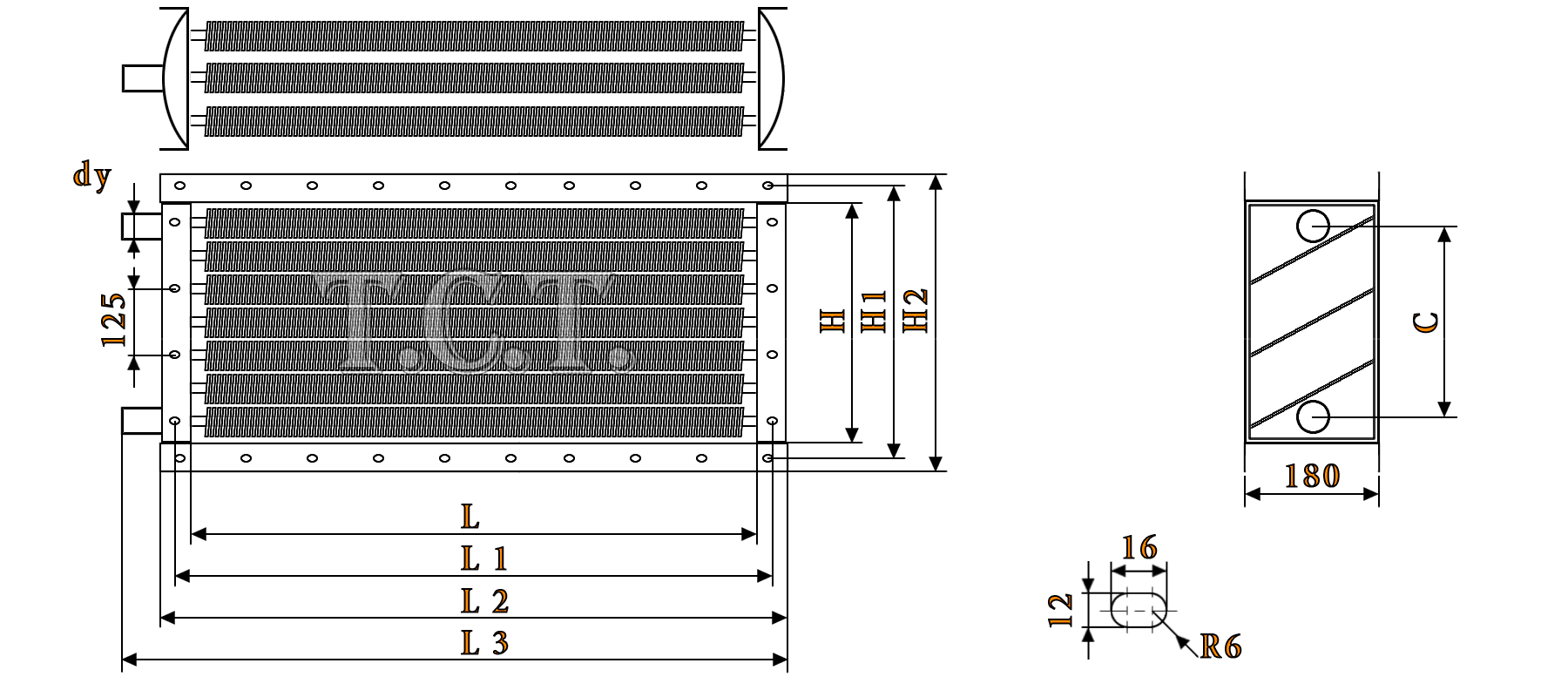

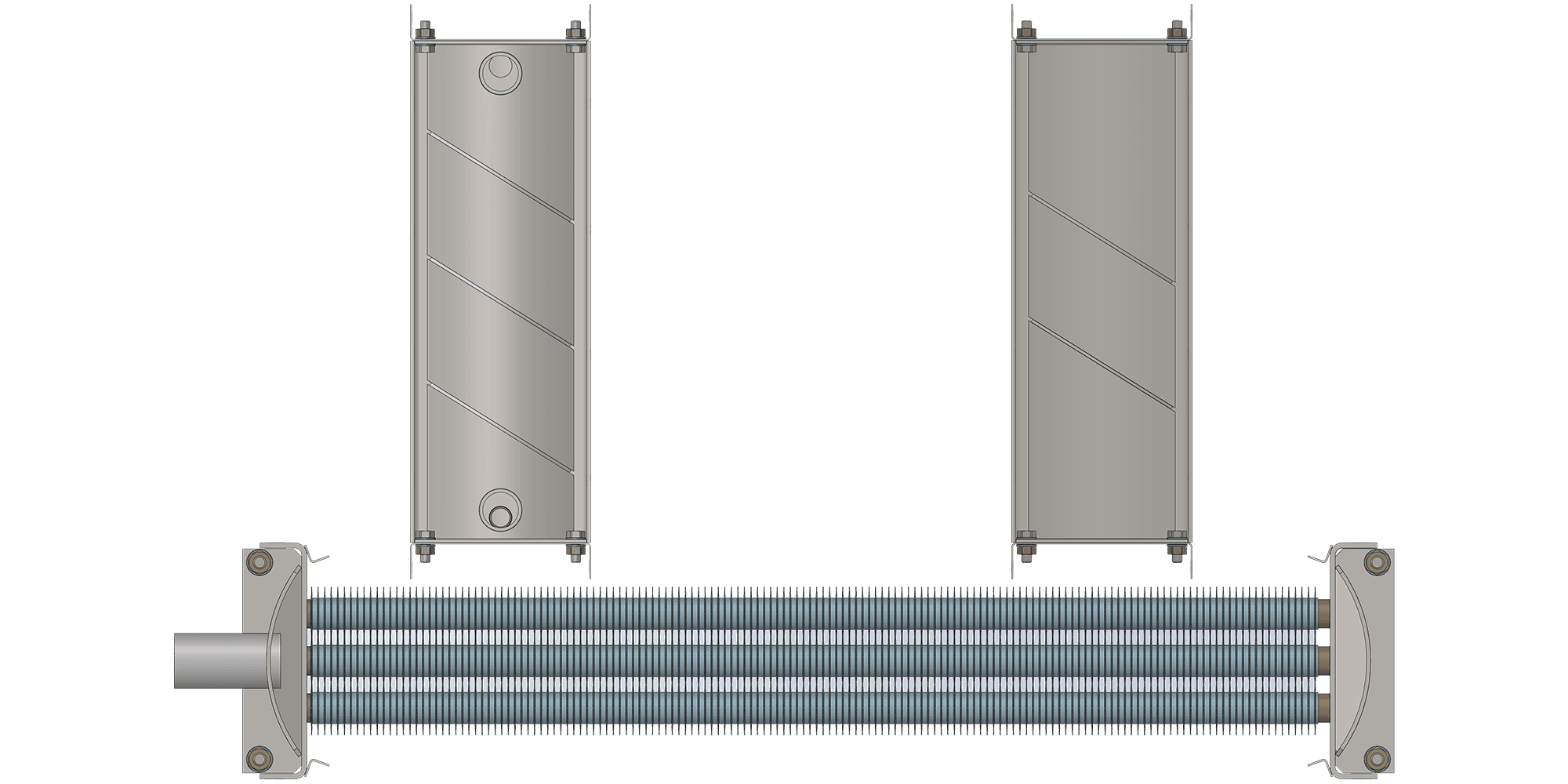

Габаритные размеры калорифера ТВВ 308
| Габаритные и присоединительные размеры калорифера ТВВ 308 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 780 | 828 | 852 | 917 | 500 | 548 | 572 | 435 | 32 |
