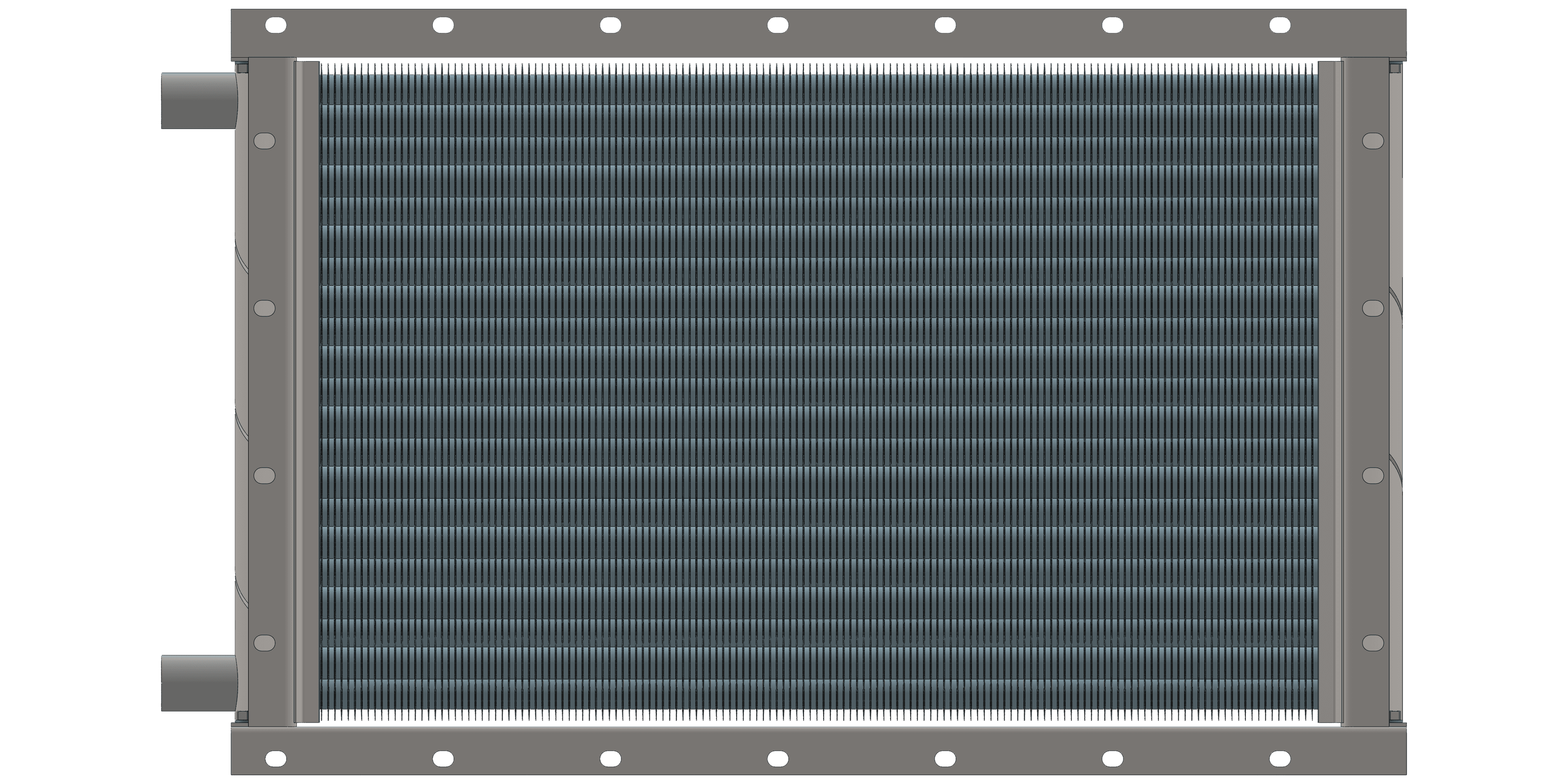

Калорифер ТВВ 408
Калорифер ТВВ 408
Характеристики: 4000 м3/ч;
108 кВт
31 646 руб. с НДС
Калорифер ТВВ 408 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 408 водяного
| Производительность по воздуху, м3/час | 4000 |
|---|---|
| Тепловая мощность калорифера, кВт | 108 |
| Площадь поверхности теплообмена, м2 | 19.5 |
| Площадь фронтального сечения, м2 | 0.392 |
| Объем воздухонагревателя, л | 14.7 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 42 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 68 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 404 |
| Гидравлическое сопротивление min, кПа | 0.146 |
| Гидравлическое сопротивление max, кПа | 21.249 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.9 |
| Расход теплоносителя max, м3/час | 5.7 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.62 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 83.54 |
Таблица расчета и подбора водяного калорифера ТВВ 408
Ниже представлены расчетные данные водяного калорифера ТВВ 408 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 86 | 93 | 100 | 109 | 110 | 119 | 128 | 139 | 166 | 179 | 194 | 210 |
| Температура воздуха на выходе из калорифера, °С | 40 | 35 | 29 | 23 | 38 | 32 | 26 | 20 | 34 | 28 | 22 | 15 |
| Расход теплоносителя, м³/ч | 0,9 | 1,1 | 1,2 | 1,3 | 1,0 | 1,2 | 1,3 | 1,4 | 1,2 | 1,3 | 1,5 | 1,6 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,8 |
| Производительность по теплу, кВт | 83 | 93 | 104 | 115 | 91 | 102 | 114 | 126 | 106 | 119 | 132 | 146 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 65 | 70 | 75 | 82 | 110 | 119 | 128 | 139 | 137 | 147 | 159 | 173 |
| Температура воздуха на выходе из калорифера, °С | 40 | 34 | 29 | 23 | 35 | 29 | 23 | 17 | 33 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 1,1 | 1,2 | 1,3 | 1,5 | 1,3 | 1,4 | 1,6 | 1,8 | 1,4 | 1,6 | 1,7 | 1,9 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,6 | 0,7 | 0,9 | 0,5 | 0,7 | 0,9 | 1,1 |
| Производительность по теплу, кВт | 71 | 80 | 89 | 99 | 87 | 97 | 108 | 120 | 94 | 105 | 118 | 131 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 65 | 70 | 75 | 82 | 86 | 93 | 100 | 109 | 110 | 119 | 128 | 139 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 21 | 34 | 29 | 23 | 18 | 32 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 1,3 | 1,5 | 1,7 | 1,9 | 1,5 | 1,7 | 1,9 | 2,1 | 1,6 | 1,8 | 2,0 | 2,3 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,8 | 1,0 | 0,6 | 0,8 | 1,0 | 1,2 | 0,7 | 1,0 | 1,2 | 1,5 |
| Производительность по теплу, кВт | 68 | 77 | 86 | 96 | 76 | 85 | 95 | 106 | 83 | 93 | 105 | 117 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 65 | 70 | 75 | 82 | 86 | 93 | 100 | 109 | 110 | 119 | 128 | 139 |
| Температура воздуха на выходе из калорифера, °С | 35 | 30 | 25 | 20 | 33 | 27 | 22 | 16 | 31 | 25 | 19 | 14 |
| Расход теплоносителя, м³/ч | 1,7 | 1,9 | 2,1 | 2,3 | 1,8 | 2,1 | 2,3 | 2,6 | 2,0 | 2,3 | 2,5 | 2,8 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,0 | 1,3 | 1,6 | 1,0 | 1,2 | 1,6 | 2,0 | 1,2 | 1,5 | 1,9 | 2,4 |
| Производительность по теплу, кВт | 66 | 74 | 84 | 93 | 73 | 83 | 93 | 104 | 80 | 91 | 102 | 114 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 46 | 50 | 54 | 58 | 65 | 70 | 75 | 82 | 86 | 93 | 100 | 109 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 22 | 34 | 29 | 23 | 18 | 31 | 26 | 21 | 15 |
| Расход теплоносителя, м³/ч | 2,0 | 2,2 | 2,5 | 2,8 | 2,2 | 2,5 | 2,8 | 3,2 | 2,5 | 2,8 | 3,2 | 3,5 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,4 | 1,8 | 2,3 | 1,4 | 1,9 | 2,4 | 3,0 | 1,8 | 2,3 | 2,9 | 3,7 |
| Производительность по теплу, кВт | 56 | 64 | 72 | 81 | 66 | 73 | 82 | 92 | 71 | 81 | 91 | 102 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 46 | 50 | 54 | 58 | 65 | 70 | 75 | 82 | 86 | 93 | 100 | 109 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 26 | 21 | 33 | 28 | 23 | 18 | 31 | 25 | 20 | 14 |
| Расход теплоносителя, м³/ч | 2,4 | 2,8 | 3,1 | 3,5 | 2,8 | 3,1 | 3,5 | 3,9 | 3,1 | 3,5 | 3,9 | 4,4 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,2 | 2,8 | 3,6 | 2,2 | 2,8 | 3,6 | 4,5 | 2,7 | 3,6 | 4,5 | 5,7 |
| Производительность по теплу, кВт | 55 | 63 | 71 | 80 | 63 | 72 | 81 | 91 | 70 | 80 | 90 | 101 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 46 | 50 | 54 | 58 | 65 | 70 | 75 | 82 | 86 | 93 | 100 | 109 |
| Температура воздуха на выходе из калорифера, °С | 33 | 28 | 23 | 18 | 30 | 25 | 20 | 15 | 28 | 23 | 18 | 12 |
| Расход теплоносителя, м³/ч | 4,5 | 5,2 | 5,9 | 6,6 | 5,2 | 5,9 | 6,7 | 7,5 | 5,7 | 6,6 | 7,5 | 8,4 |
| Гидравлическое сопротивление, кПа | 3,2 | 4,2 | 5,4 | 6,9 | 4,2 | 5,5 | 7,1 | 9,0 | 5,2 | 6,9 | 8,9 | 11,2 |
| Производительность по теплу, кВт | 52 | 60 | 68 | 77 | 60 | 68 | 77 | 87 | 67 | 76 | 86 | 97 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

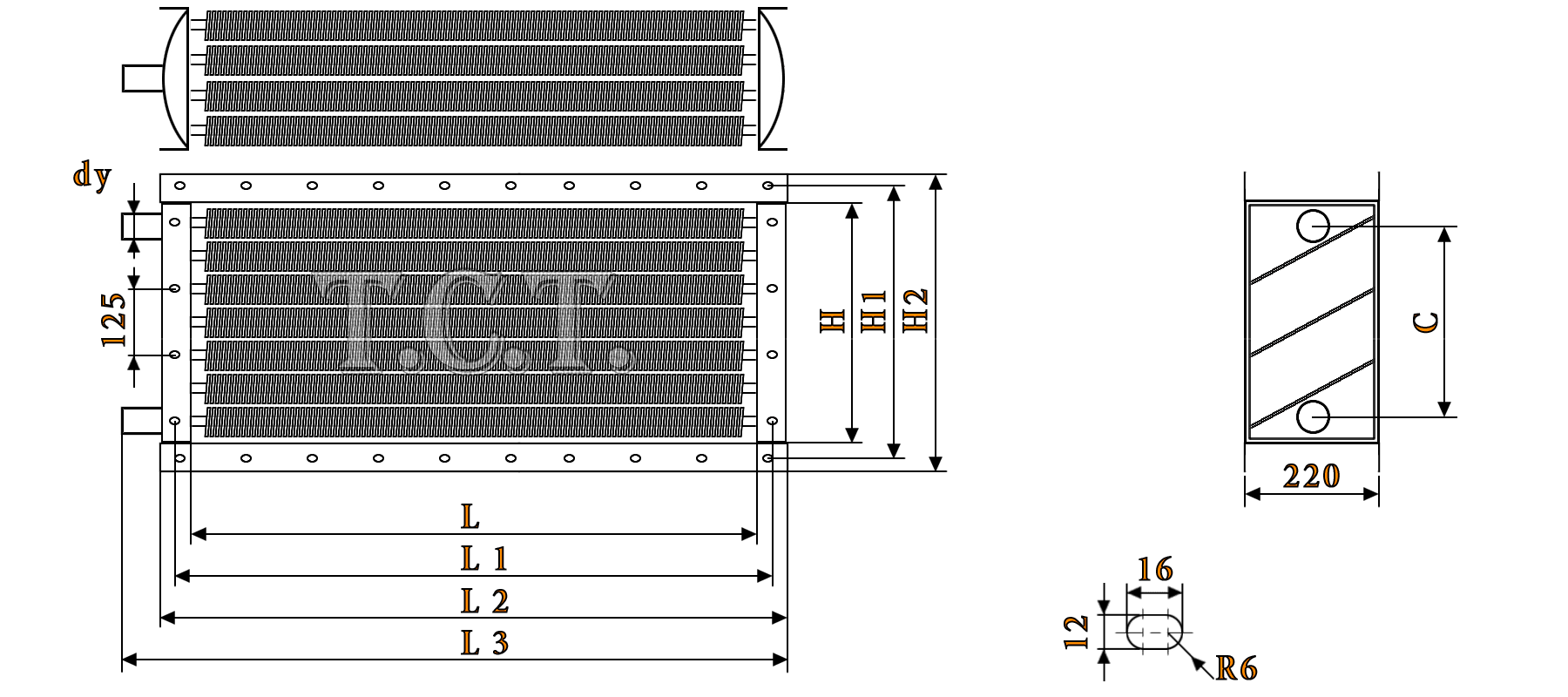

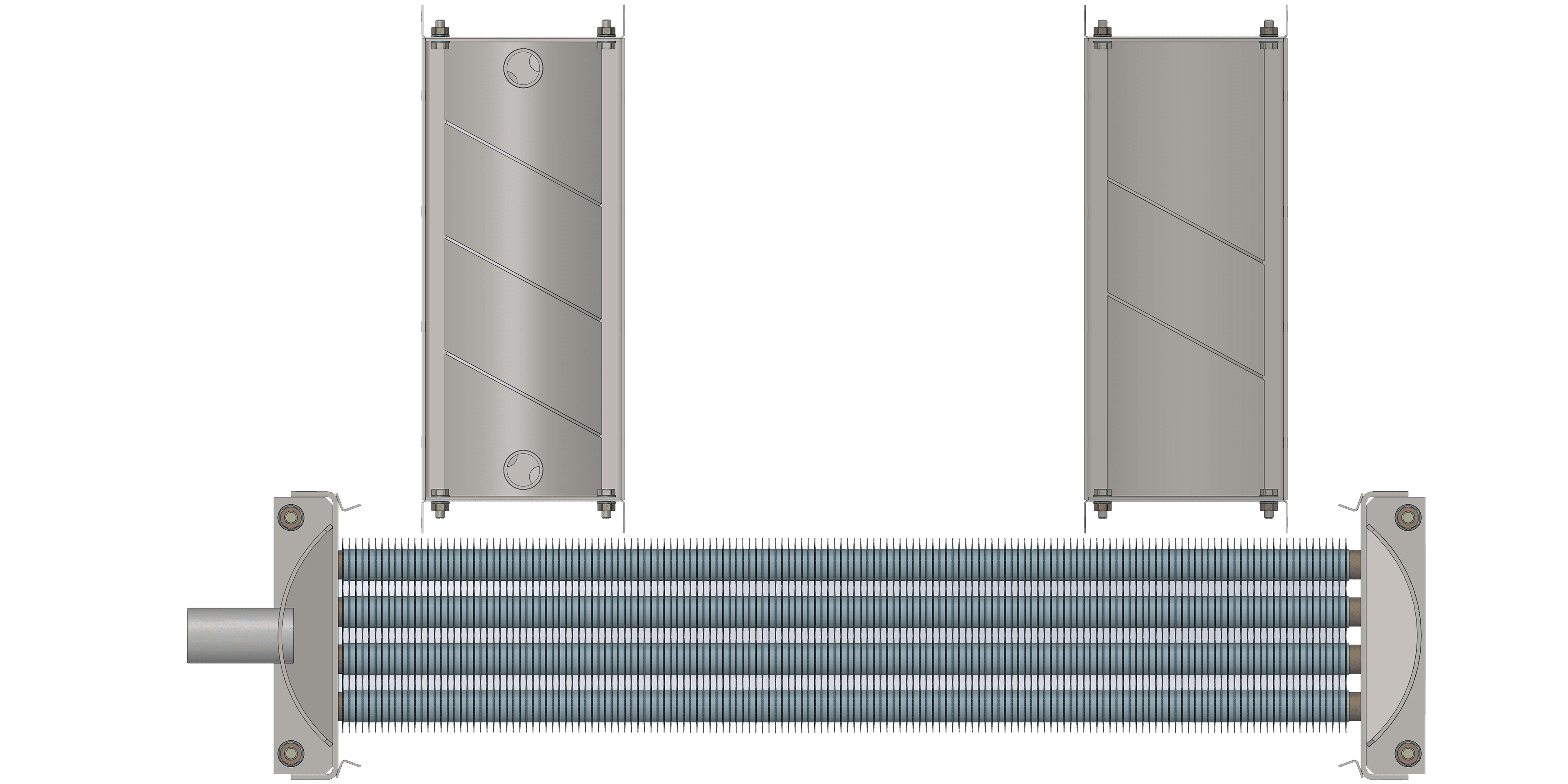

Габаритные размеры калорифера ТВВ 408
| Габаритные и присоединительные размеры калорифера ТВВ 408 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 780 | 828 | 852 | 917 | 500 | 548 | 572 | 435 | 32 |
