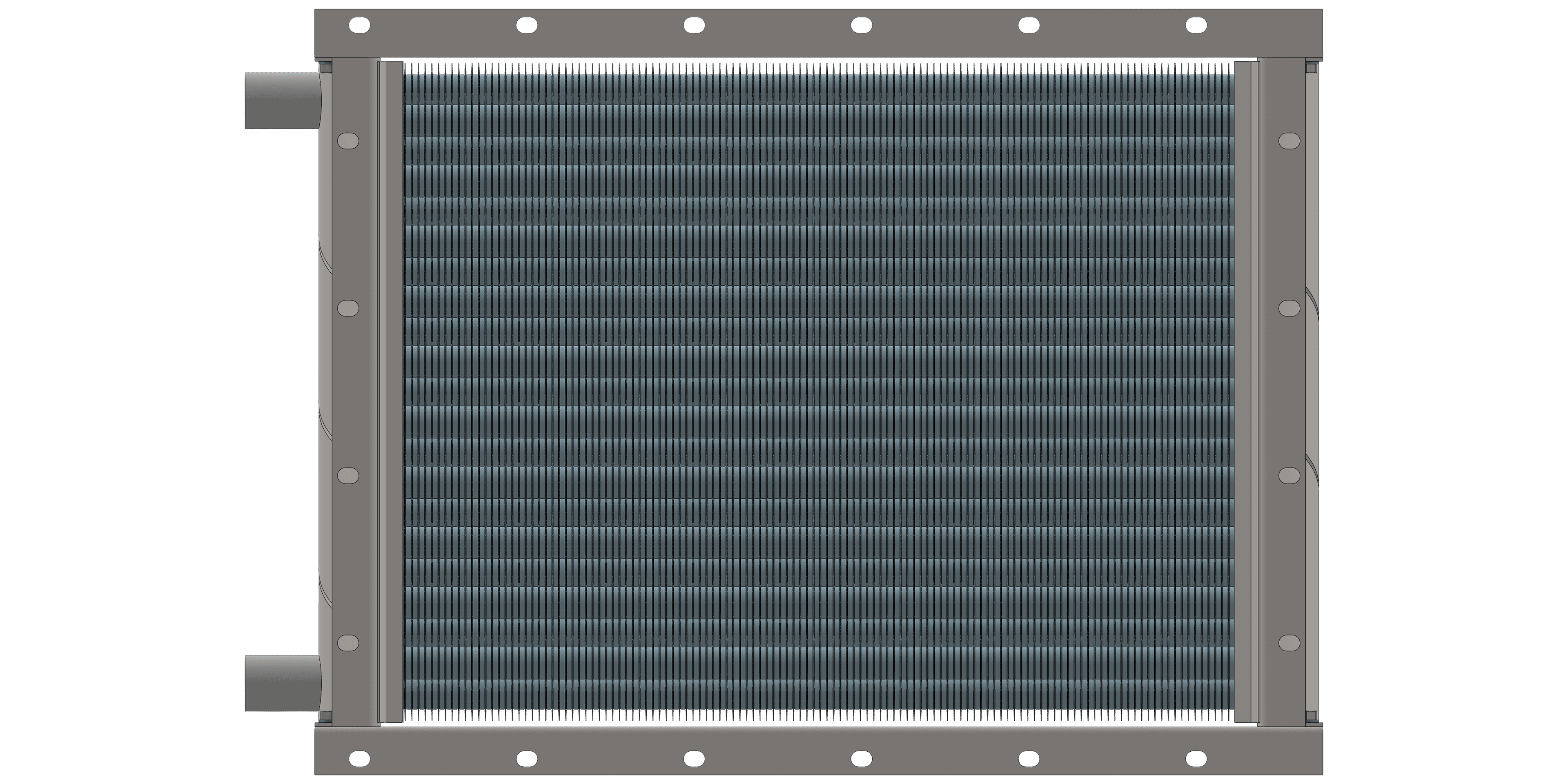

Калорифер ТВВ 407
Калорифер ТВВ 407
Характеристики: 3150 м3/ч;
86 кВт
28 482 руб. с НДС
Калорифер ТВВ 407 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 407 водяного
| Производительность по воздуху, м3/час | 3150 |
|---|---|
| Тепловая мощность калорифера, кВт | 86 |
| Площадь поверхности теплообмена, м2 | 16.3 |
| Площадь фронтального сечения, м2 | 0.329 |
| Объем воздухонагревателя, л | 13.2 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 42 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 60 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 404 |
| Гидравлическое сопротивление min, кПа | 0.141 |
| Гидравлическое сопротивление max, кПа | 20.443 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.8 |
| Расход теплоносителя max, м3/час | 4.8 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.62 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 83.54 |
Таблица расчета и подбора водяного калорифера ТВВ 407
Ниже представлены расчетные данные водяного калорифера ТВВ 407 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 98 | 105 | 114 | 124 | 152 | 164 | 177 | 192 | 189 | 204 | 220 | 239 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 27 | 21 | 34 | 28 | 22 | 16 | 32 | 26 | 19 | 14 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,1 | 1,2 | 1,3 | 1,0 | 1,2 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 |
| Производительность по теплу, кВт | 73 | 81 | 90 | 100 | 85 | 96 | 106 | 118 | 92 | 103 | 115 | 127 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 89 | 96 | 104 | 113 | 119 | 128 | 138 | 150 | 152 | 164 | 177 | 192 |
| Температура воздуха на выходе из калорифера, °С | 36 | 30 | 25 | 19 | 33 | 27 | 22 | 15 | 31 | 25 | 19 | 13 |
| Расход теплоносителя, м³/ч | 1,0 | 1,1 | 1,2 | 1,3 | 1,1 | 1,2 | 1,4 | 1,5 | 1,2 | 1,3 | 1,5 | 1,7 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,8 |
| Производительность по теплу, кВт | 66 | 75 | 83 | 93 | 74 | 83 | 93 | 103 | 81 | 91 | 101 | 112 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2800 | 3150 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 79 | 85 | 92 | 99 | 98 | 105 | 114 | 124 | 119 | 128 | 138 | 150 |
| Температура воздуха на выходе из калорифера, °С | 35 | 29 | 24 | 18 | 33 | 27 | 21 | 16 | 31 | 25 | 19 | 14 |
| Расход теплоносителя, м³/ч | 1,2 | 1,3 | 1,4 | 1,7 | 1,3 | 1,5 | 1,6 | 1,8 | 1,4 | 1,6 | 1,7 | 1,9 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,5 | 0,6 | 0,8 | 0,4 | 0,6 | 0,7 | 0,9 | 0,5 | 0,7 | 0,8 | 1,0 |
| Производительность по теплу, кВт | 61 | 68 | 77 | 85 | 66 | 74 | 83 | 93 | 71 | 80 | 89 | 99 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 2800 | 3150 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 64 | 69 | 74 | 81 | 79 | 85 | 92 | 99 | 98 | 105 | 114 | 124 |
| Температура воздуха на выходе из калорифера, °С | 35 | 30 | 24 | 19 | 33 | 28 | 22 | 17 | 31 | 26 | 20 | 14 |
| Расход теплоносителя, м³/ч | 1,4 | 1,5 | 1,7 | 1,9 | 1,5 | 1,7 | 1,9 | 2,1 | 1,6 | 1,8 | 2,0 | 2,3 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,8 | 1,0 | 0,6 | 0,7 | 1,0 | 1,2 | 0,7 | 0,9 | 1,1 | 2,3 |
| Производительность по теплу, кВт | 54 | 61 | 69 | 77 | 59 | 67 | 75 | 83 | 64 | 72 | 81 | 91 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 2800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 42 | 46 | 49 | 53 | 64 | 69 | 74 | 81 | 79 | 85 | 92 | 99 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 22 | 33 | 28 | 23 | 17 | 31 | 26 | 21 | 15 |
| Расход теплоносителя, м³/ч | 1,6 | 1,8 | 2,0 | 2,3 | 1,8 | 2,1 | 2,4 | 2,6 | 2,0 | 2,3 | 2,5 | 2,9 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,9 | 1,1 | 1,4 | 0,9 | 1,2 | 1,5 | 1,9 | 1,1 | 1,4 | 1,8 | 2,3 |
| Производительность по теплу, кВт | 45 | 51 | 58 | 65 | 53 | 60 | 67 | 76 | 57 | 65 | 73 | 82 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 2800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 42 | 46 | 49 | 53 | 64 | 69 | 74 | 81 | 79 | 85 | 92 | 99 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 26 | 21 | 33 | 27 | 22 | 17 | 31 | 25 | 20 | 14 |
| Расход теплоносителя, м³/ч | 2,0 | 2,2 | 2,5 | 2,8 | 2,3 | 2,6 | 2,9 | 3,2 | 2,4 | 2,8 | 3,1 | 3,5 |
| Гидравлическое сопротивление, кПа | 1,0 | 1,3 | 1,7 | 2,2 | 1,4 | 1,8 | 2,3 | 3,0 | 1,6 | 2,2 | 2,8 | 3,6 |
| Производительность по теплу, кВт | 44 | 51 | 57 | 64 | 52 | 59 | 67 | 75 | 56 | 64 | 72 | 81 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 2800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 42 | 46 | 49 | 53 | 64 | 69 | 74 | 81 | 79 | 85 | 92 | 99 |
| Температура воздуха на выходе из калорифера, °С | 35 | 30 | 26 | 21 | 31 | 27 | 21 | 16 | 30 | 25 | 20 | 14 |
| Расход теплоносителя, м³/ч | 3,8 | 4,3 | 4,8 | 5,5 | 4,4 | 5,0 | 5,7 | 6,4 | 4,8 | 5,4 | 6,2 | 6,9 |
| Гидравлическое сопротивление, кПа | 4,0 | 5,1 | 6,6 | 8,4 | 5,4 | 7,1 | 9,2 | 11,7 | 6,5 | 8,4 | 10,9 | 13,6 |
| Производительность по теплу, кВт | 43 | 50 | 56 | 63 | 51 | 58 | 66 | 74 | 55 | 63 | 72 | 81 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

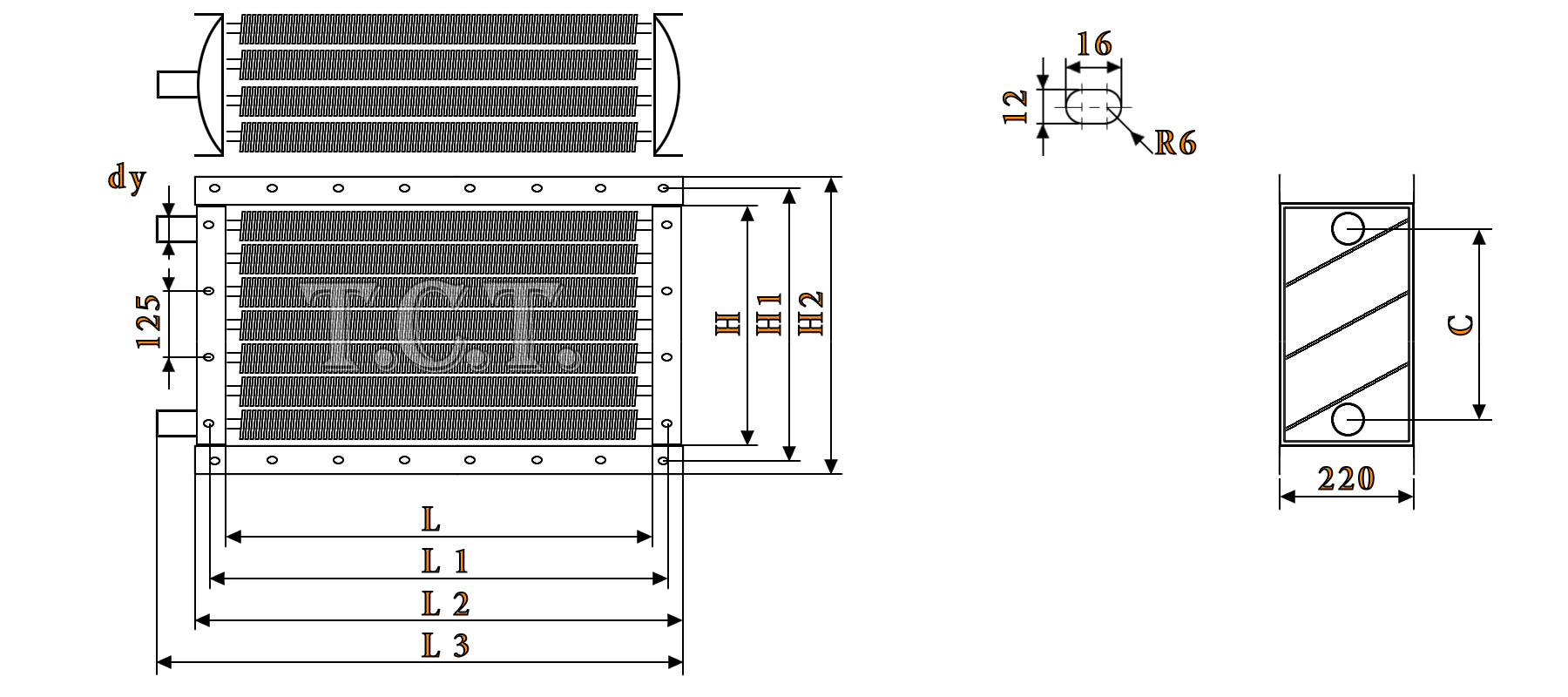

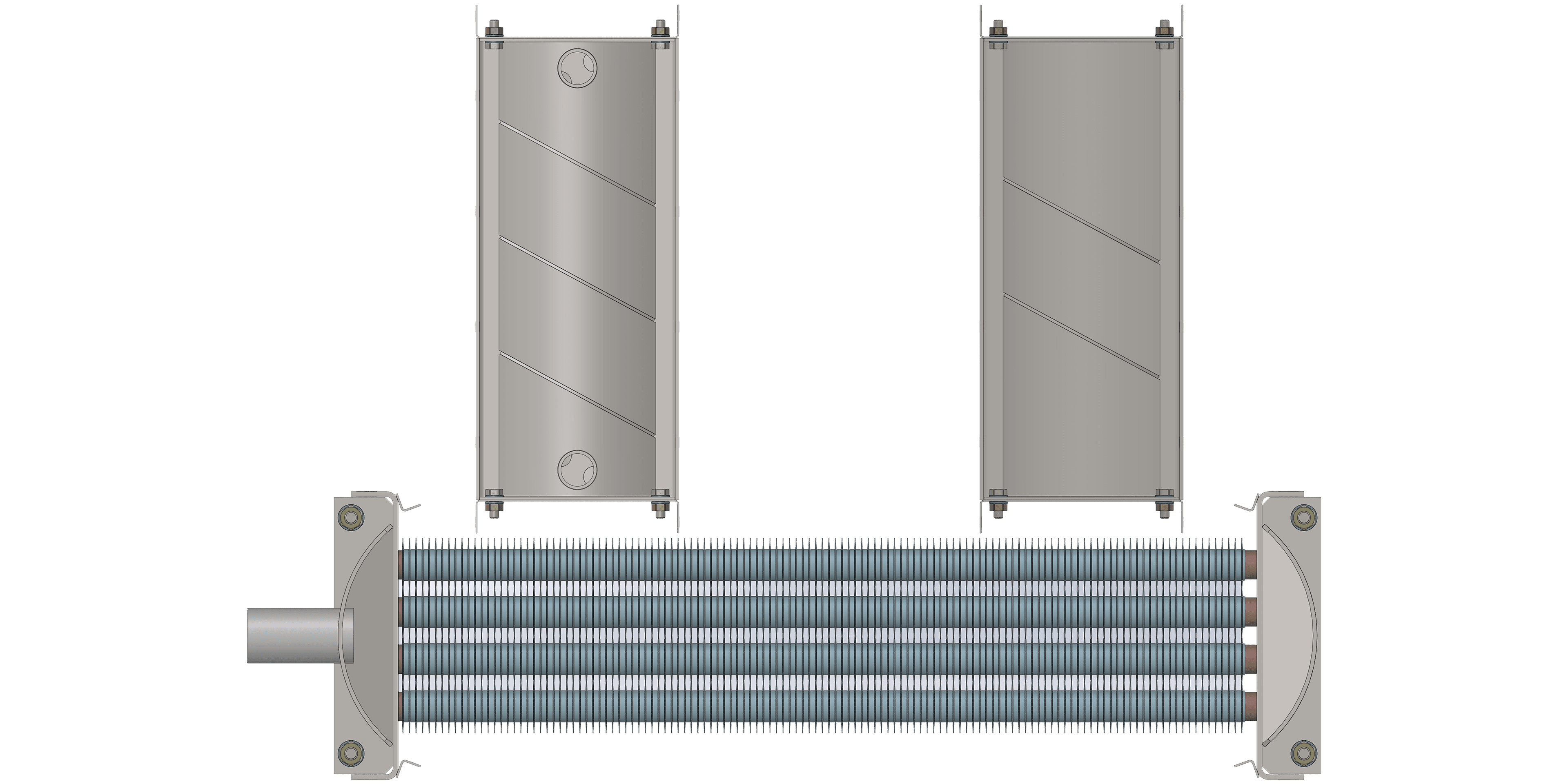

Габаритные размеры калорифера ТВВ 407
| Габаритные и присоединительные размеры калорифера ТВВ 407 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 655 | 703 | 727 | 792 | 500 | 548 | 572 | 435 | 32 |
