Калориферы КПСк паровые

Производство и назначение калориферов КПСк

Калориферы паровые КПСк производства ООО Т.С.Т. – поверхностные рекуперативные теплообменники, предназначенные для нагрева внешнего, смешанного или рециркуляционного воздуха в системах кондиционирования, вентиляции и воздушного отопления. В качестве теплоносителя выступает сухой насыщенный (перегретый) пар с температурой не более 190°С и давлением до 1.2 МПа. Передача теплоты от пара к воздуху происходит с помощью процесса теплопередачи.

Производство калориферов КПСк осуществляется согласно ТУ 4863-002-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого парового воздухонагревателя на герметичность и прочность.

Наиболее оправдана и экономически целесообразна установка калориферов КПСк на предприятиях, где пар имеет производственное потребление и применяется в технологическом процессе. К преимуществам их эксплуатации в качестве отопительных приборов, по сравнению с аналогичными водяными моделями, можно отнести более высокий коэффициент теплопередачи, меньшую материалоемкость в плане затрат на общую площадь теплообменной поверхности.

Производство калориферов КПСк

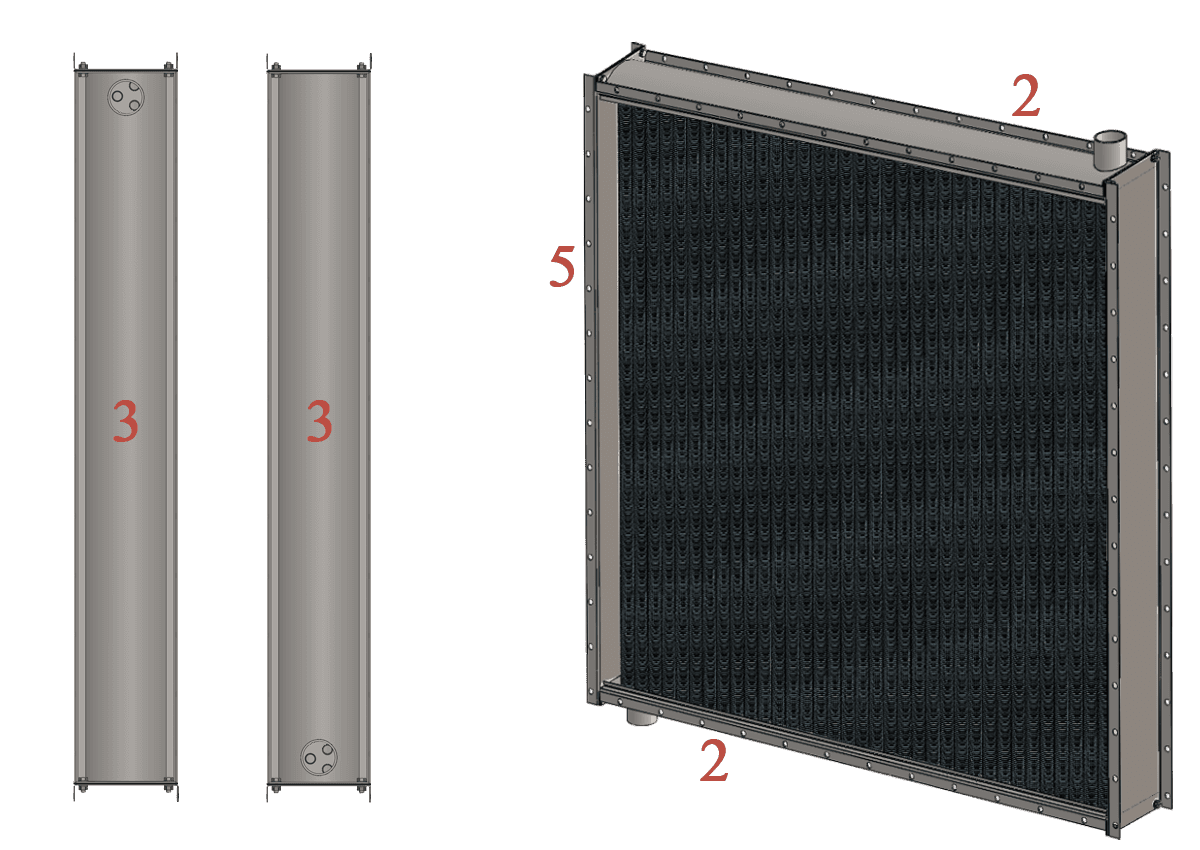

Конструкция парового калорифера КПСк

Конструкция калориферов КПСк

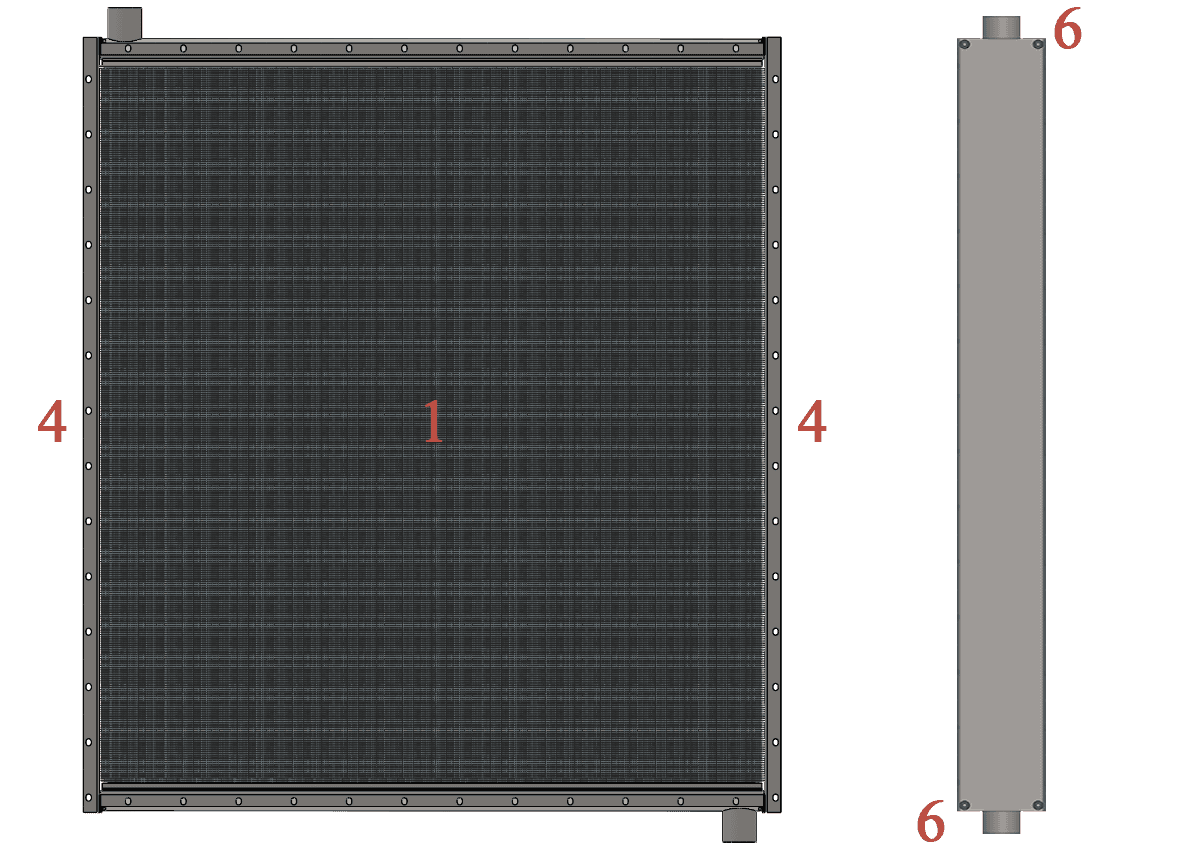

Конструктивно калорифер КПСк представляет собой металлический модуль прямоугольного сечения с теплоотдающими элементами (1). Монолитность каркаса обеспечивается двумя трубными решетками (2), изготовленными из листовой стали толщиной 4 мм и распределительно-сборными коллекторами(3), которые, в отличие от водяных моделей, изготавливаются без разделительных сегментов.

Жесткость и прочностность конструкции гарантируется сварным соединением, связывающим воедино все элементы пароконденсатного тракта одноходового воздухонагревателя КПСк. Съемные боковые щитки (4) крепятся с помощью болтового соединения к торцам трубных решеток. Для соединения парового калорифера КПСк со смежным оборудованием вентиляционно-отопительной системы, по периметру решеток и щитков пробиваются монтажные отверстия (5).

Паровоздушные биметаллические калориферы КПСк эксплуатируются с вертикальным расположением теплообменных элементов, которые могут быть изготовлены в двух вариантах: на базе стальных электросварных прямошовных по ГОСТ 10704 или цельнотянутых бесшовных по ГОСТ 8734 несущих трубок диаметром 16х1.5 мм и алюминиевого спирально-накатного оребрения номинальным диаметром 39 мм. При правильном монтаже парового калорифера коллекторные крышки занимают верхнее и нижнее положение. Для подачи пара и отвода конденсата используются патрубки (6), монтируемые в каждый из коллекторов.

Технические характеристики калориферов КПСк

Калориферы паровые серии КПСк изготавливаются в трех вариантах: КПСк2 – малая модель, по глубине прохода воздуха состоит из 2 рядов; КПСк3 – средняя модель, имеет трехрядное исполнение; КПСк4 – большая модель, включает четыре ряда. Увеличение количества рядов теплообменных трубок предполагает собой нагрев входящего воздуха на большую разницу температур.

Паровые воздухонагреватели любой рядности состоят из двенадцати типоразмеров, каждому из которых присваивается свой порядковый номер. Калориферы одного номера КПСк2, КПСк3 и КПСк4 имеют одинаковые габаритные размеры и производительность по воздуху, но разную тепловую мощность. Диапазон производительности по воздуху и теплу, в зависимости от модели и номера парового калорифера серии КПСк, варьируется от 2000 до 25000 м3/час, от 28 до 668 кВт.

Технические характеристики калориферов КПСк 2

Калориферы КПСк 2 паровые изготавливаются с двумя рядами теплопередающих элементов. Применяются для нагрева воздуха на небольшую разницу температур. Низкое аэродинамическое сопротивление.

Технические характеристики калориферов КПСк 3

Калориферы КПСк 3 изготавливаются с тремя рядами теплопередающих элементов. Наиболее экономичный вариант с хорошими теплотехническими характеристиками.

Технические характеристики калориферов КПСк 4

Калориферы КПСк 4 изготавливаются с четырьмя рядами теплопередающих элементов. Наибольшая тепловая мощность, качественный обогрев с высокой разницей температур на входе и выходе из калорифера. Увеличенное аэродинамическое сопротивление.

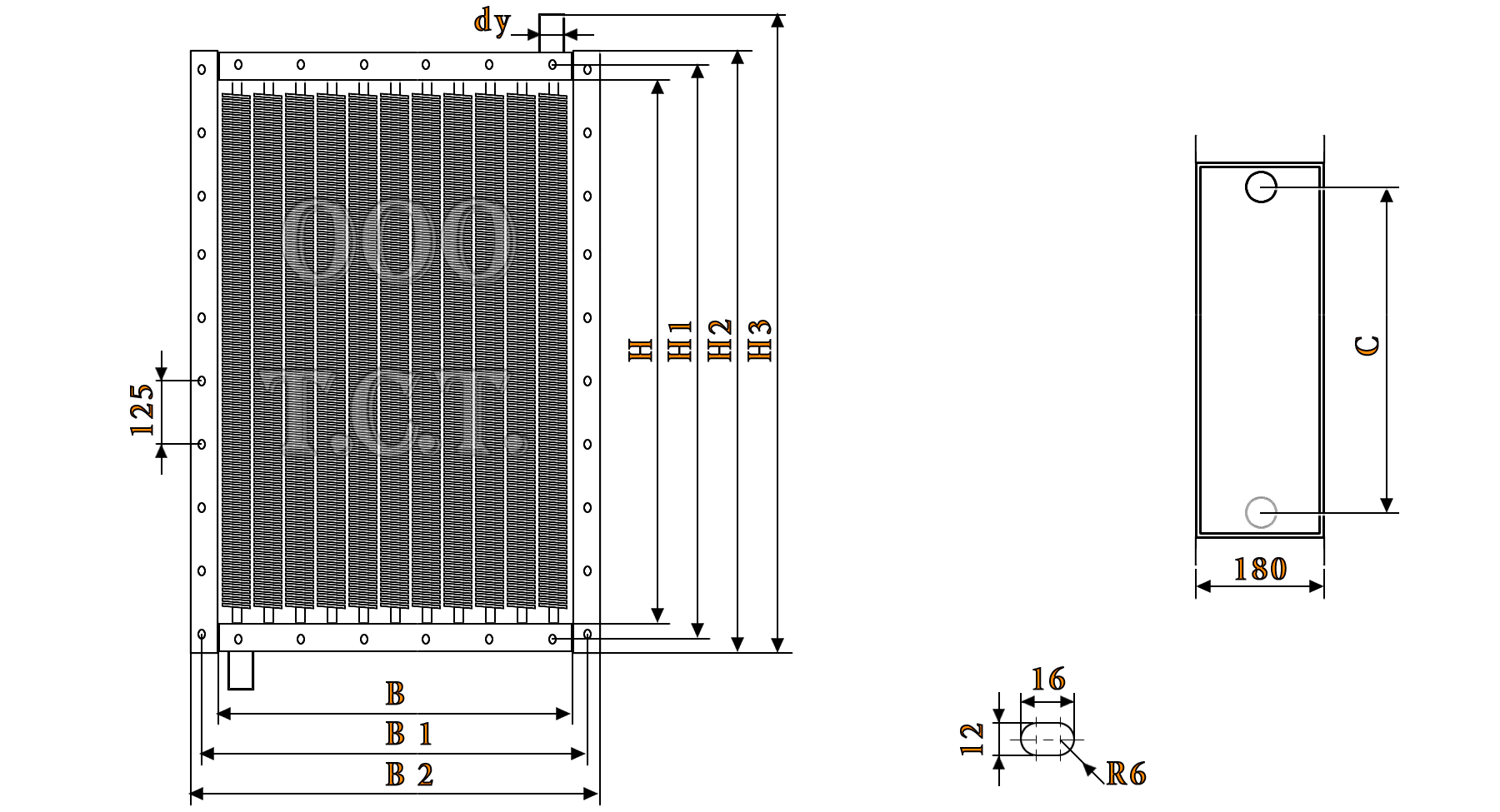

Габаритные размеры калориферов КПСк

Технические характеристики калориферов КПСк
Наименование калорифера Производительность Площадь
поверхности нагрева
м² 		Габаритные и присоединительные размеры, мм Масса, кг
по воздуху
м³/ч		 по теплу кВт H H1 H2 H3 B B1 B2 C dy
КПСк 2-1 2000 28 6.7 530 578 602 650 378 426 450 280 50 22
КПСк 2-2 2500 37 8.2 655 703 727 775 25
КПСк 2-3 3150 47 9.8 780 828 852 900 28
КПСк 2-4 4000 58 11.3 905 953 977 1025 31
КПСк 2-5 5000 77 14.4 1155 1203 1227 1275 36
КПСк 2-6 2500 43 9.0 530 578 602 650 503 551 575 402 50 27
КПСк 2-7 3150 55 11.1 655 703 727 775 30
КПСк 2-8 4000 68 13.2 780 828 852 900 35
КПСк 2-9 5000 82 15.3 905 953 977 1025 39
КПСк 2-10 6300 108 19.5 1155 1203 1227 1275 46
КПСк 2-11 16000 283 57.1 1655 1703 1727 1774 1003 1051 1075 888 65 120
КПСк 2-12 25000 436 86.2 1503 1551 1575 1388 174
Наименование калорифера Производительность Площадь
поверхности нагрева
м² 		Габаритные и присоединительные размеры, мм Масса, кг
по воздуху
м³/ч		 по теплу кВт H H1 H2 H3 B B1 B2 C dy
КПСк 3-1 2000 46 10.2 530 578 602 650 378 426 450 280 50 28
КПСк 3-2 2500 57 12.5 655 703 727 775 32
КПСк 3-3 3150 69 14.9 780 828 852 900 36
КПСк 3-4 4000 84 17.3 905 953 977 1025 41
КПСк 3-5 5000 104 22.1 1155 1203 1227 1275 48
КПСк 3-6 2500 60 13.7 530 578 602 650 503 551 575 402 50 37
КПСк 3-7 3150 75 16.9 655 703 727 775 43
КПСк 3-8 4000 92 20.1 780 828 852 900 49
КПСк 3-9 5000 111 23.3 905 953 977 1025 54
КПСк 3-10 6300 139 29.7 1155 1203 1227 1275 65
КПСк 3-11 16000 371 86.2 1655 1703 1727 1774 1003 1051 1075 888 65 163
КПСк 3-12 25000 562 129.9 1503 1551 1575 1388 242
Наименование калорифера Производительность Площадь
поверхности нагрева
м² 		Габаритные и присоединительные размеры, мм Масса, кг
по воздуху
м³/ч		 по теплу кВт L L1 L2 L3 H H1 H2 C dy
КПСк 4-1 2000 53 13.3 530 578 602 650 378 426 450 280 50 34
КПСк 4-2 2500 68 16.4 655 703 727 775 38
КПСк 4-3 3150 80 19.5 780 828 852 900 44
КПСк 4-4 4000 98 22.6 905 953 977 1025 48
КПСк 4-5 5000 123 28.8 1155 1203 1227 1275 59
КПСк 4-6 2500 69 18.0 530 578 602 650 503 551 575 402 50 43
КПСк 4-7 3150 86 22.2 655 703 727 775 51
КПСк 4-8 4000 107 26.4 780 828 852 900 59
КПСк 4-9 5000 129 30.6 905 953 977 1025 65
КПСк 4-10 6300 162 39.0 1155 1203 1227 1275 79
КПСк 4-11 16000 431 114.2 1655 1703 1727 1774 1003 1051 1075 888 65 206
КПСк 4-12 25000 668 172.4 1503 1551 1575 1388 307

Структура условного обозначения паровых калориферов КПСк производства ООО «Т.С.Т. Калорифер КПСк 3-11-02 У3 (ТУ 4863-002-55613706-02): КПСк - калорифер паровой спирально-катанный; 3 - количество рядов теплообменных элементов; 11 - типоразмер воздухонагревателя; 02 - конструктивное исполнение; У - климатическое исполнение; 3 - категория размещения.
