Калорифер КПСк 4-2

Воздухонагреватель КПСк 4-2

Калорифер КПСк 4-2

Характеристики: 2500 м3/ч;

68 кВт

18 421 руб. с НДС

Калорифер КПСк 4-2 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-2

Паровой калорифер КПСк 4-2 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-2 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КПСк 4-2от 7 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КПСк 4-2 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-2 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час2500
Тепловая мощность калорифера, кВт68
Площадь поверхности теплообмена, м216.4
Площадь фронтального сечения, м20.244
Емкость воздухонагревателя, м30.005
Количество рядов теплообменника4
Количество теплообменных трубок34
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг38
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па390
Расход теплоносителя min, кг/час64
Расход теплоносителя max, кг/час204
Коэффициент теплопередачи min, Вт/(м2•°С)32.14
Коэффициент теплопередачи max, Вт/(м2•°С)71.3

Конструкция калорифера КПСк 4-2

Калорифер одноходовой КПСк 4-2 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

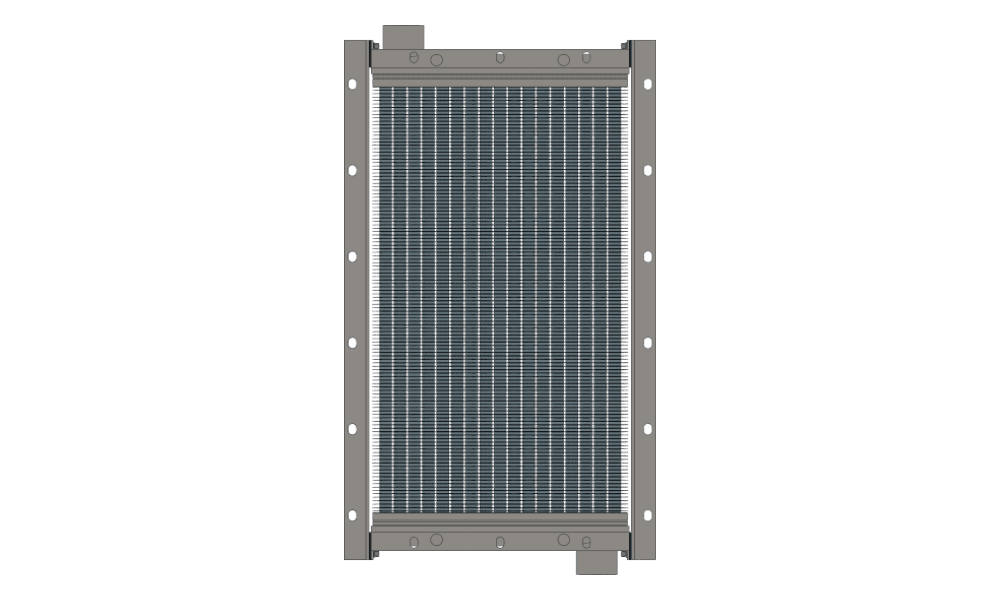

Воздухонагреватель КПСк 4-2 паровой

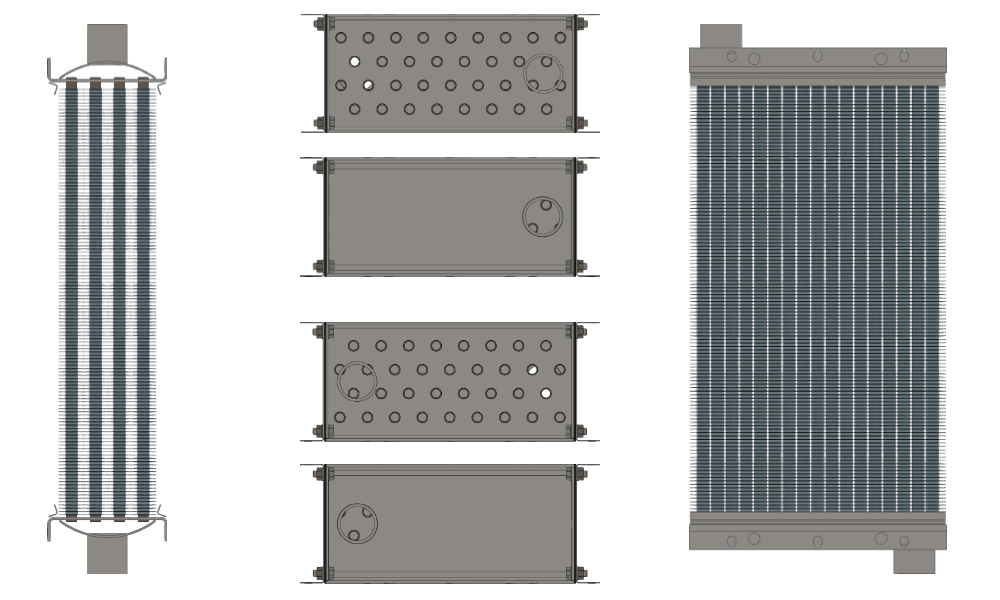

Калорифер КПСк 4-2 чертеж

Таблица расчета и подбора парового калорифера КПСк 4-2

Ниже представлены расчетные данные парового калорифера КПСк 4-2 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,05
Температура пара, °С 81,3
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 49 45 40 36 43 38 32 27 38 33 27 21
Аэродинамическое сопротивление, Па 80 84 88 92 168 176 185 195 296 310 327 345
Расход пара калорифером, кг/ч 64 73 83 92 84 96 109 121 103 116 131 147
Производительность по теплу, кВт 41 47 53 59 54 61 70 78 66 74 84 94
Давление сухого насыщенного пара, МПа 0,07
Температура пара, °С 89,9
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 54 50 46 41 47 42 37 32 42 37 31 25
Аэродинамическое сопротивление, Па 79 83 86 91 166 174 182 191 292 306 323 340
Расход пара калорифером, кг/ч 72 81 90 100 94 106 118 131 114 128 144 159
Производительность по теплу, кВт 45 51 57 63 59 67 75 83 72 81 91 101
Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 60 56 52 47 53 48 42 37 47 41 36 30
Аэродинамическое сопротивление, Па 78 81 85 89 163 170 179 188 288 302 317 335
Расход пара калорифером, кг/ч 80 89 98 108 104 116 129 142 127 142 157 173
Производительность по теплу, кВт 50 56 61 68 65 73 81 89 80 89 98 108
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 74 69 65 60 64 59 54 48 57 52 46 40
Аэродинамическое сопротивление, Па 74 78 81 85 157 165 173 182 279 292 307 324
Расход пара калорифером, кг/ч 96 106 116 127 127 140 153 167 155 170 186 203
Производительность по теплу, кВт 59 65 71 78 78 85 93 102 95 104 114 124
Давление сухого насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 82 78 73 68 72 66 61 56 64 58 52 46
Аэродинамическое сопротивление, Па 73 76 79 83 154 161 169 177 273 287 301 317
Расход пара калорифером, кг/ч 108 118 128 139 142 156 169 183 174 190 207 224
Производительность по теплу, кВт 65 71 77 84 85 94 102 110 105 114 124 135
Давление сухого насыщенного пара, МПа 0,7
Температура пара, °С 165,0
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 103 98 94 89 105 100 95 90 103 97 92 86
Аэродинамическое сопротивление, Па 68 71 74 78 129 134 140 146 219 228 238 249
Расход пара калорифером, кг/ч 136 148 158 169 141 154 167 180 158 173 188 204
Производительность по теплу, кВт 78 85 91 97 81 88 96 103 90 99 108 117

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропроводаНахождение диаметра паропровода от расхода параОнлайн калькулятор 2500 м³/чКалькулятор расчета парового калорифера на производительность 2500 м3/ч

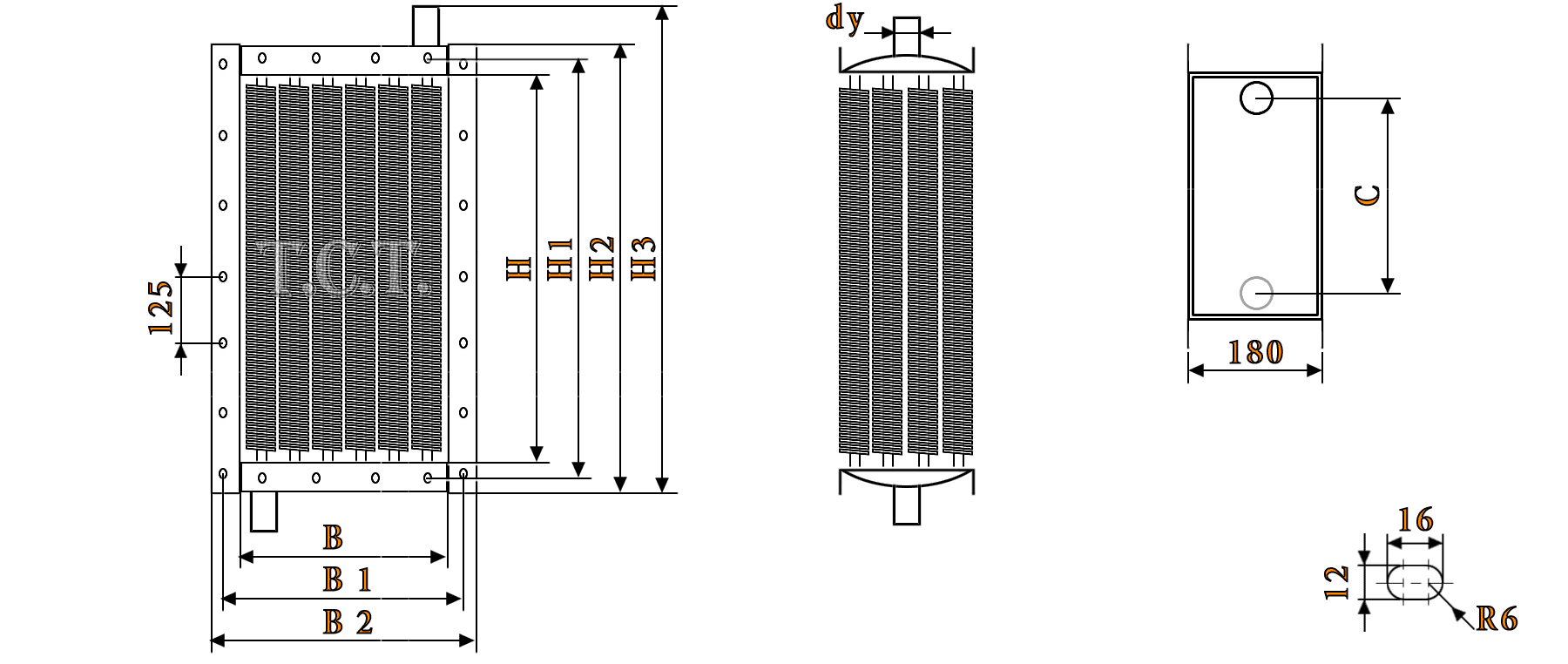

Габаритные размеры калорифера КПСк 4-2

На чертеже калорифера КПСк 4-2 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КПСк 4-2 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КПСк 4-2 парового, мм
HH 1H 2H 3BB 1B 2Cdy
65570372779237842645028050

Спецификация и стандарты калорифера КПСк 4-2

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-2 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КПСк 4-2
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияУ3 по ГОСТ 15150-69
Теплоносительнасыщенный перегретый пар
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995 СНиП 2-04.07-86
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КПСк - характеристикиКаталог калориферов КПСк

Оплата и доставка калорифера КПСк 4-2

Заказать калорифер КПСк 4-2 на нашем предприятии можно следующими способами:

  • • позвонив по телефону: +7 (904) 968-14-88
  • • заполнив форму заявки на нашем сайте
  • • отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 4-2:

  • • на основании счета с частичной или полной оплатой
  • • на основании договора с частичной или полной постоплатой

Первичная документация:

  • • универсальный передаточный документ УПД
  • • обмен документами через ЭДО
Банковские реквизиты ООО «Т.С.Т.»
ИННКПП5404002676540401001
БИК044525411043207612
Расчетный счет407 028 105 1307 00 000 31407 028 100 2621 01 023 57
БанкФилиал «Центральный» Банка ВТБ ПАО г. МоскваКемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет301 018 101 4525 00 004 11301 018 102 0000 00 006 12

Доставка калорифера КПСк 4-2:

  • • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
  • • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
  • • поставка автотранспортом нашего предприятия
Данные парового теплообменника КП-Ск 4-2 для транспортировки. Внешние габаритные размеры: 0.450 м х 0.857 м х 0.180 м; объем: 0.069 м3; вес калорифера КПСк 4-2: 38 кг.
