Калорифер КПСк 4-7

Name: Калорифер КПСк 4-7
Brand: Т.С.Т.
SKU: kalorifer-kpsk-4-7
Price: 23089 RUB
Availability: InStock

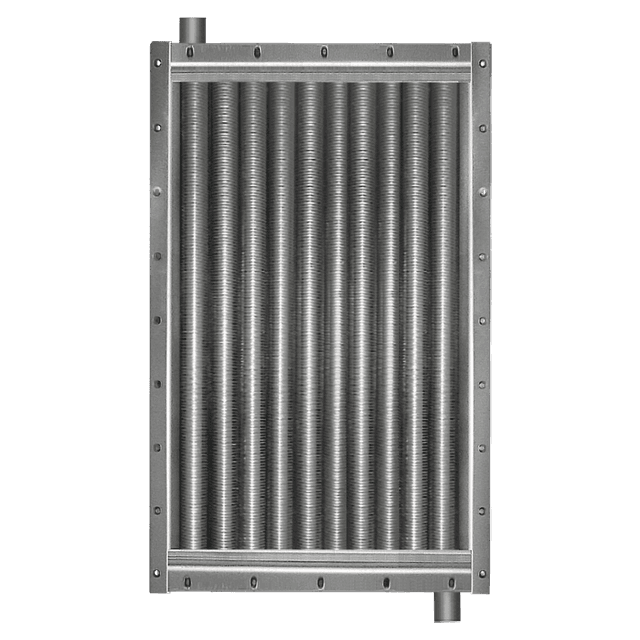

Калорифер КПСк 4-7

Характеристики: 3150 м³/ч;

86 кВт

23 089 руб. с НДС

Калорифер КПСк 4-7 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-7

Паровой калорифер КПСк 4-7 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-7 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	в наличии
Срок производства КПСк 4-7	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 4-7 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-7 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	3150
Тепловая мощность калорифера, кВт	86
Площадь поверхности теплообмена, м²	22.2
Площадь фронтального сечения, м²	0.329
Емкость воздухонагревателя, м³	0.006
Количество рядов теплообменника	4
Количество теплообменных трубок	46
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	51
Аэродинамическое сопротивление min, Па	18
Аэродинамическое сопротивление max, Па	390
Расход теплоносителя min, кг/час	102
Расход теплоносителя max, кг/час	275
Коэффициент теплопередачи min, Вт/(м²•°С)	32.14
Коэффициент теплопередачи max, Вт/(м²•°С)	71.3

Конструкция калорифера КПСк 4-7

Калорифер одноходовой КПСк 4-7 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 4-7

Ниже представлены расчетные данные парового калорифера КПСк 4-7 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	3150				4500				6300
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	62	58	53	49	55	50	45	40	49	43	37	31
Аэродинамическое сопротивление, Па	68	71	74	78	134	140	147	154	252	265	279	295
Расход пара калорифером, кг/ч	102	114	127	140	131	146	162	179	163	183	204	225
Производительность по теплу, кВт	64	71	80	88	82	92	102	112	102	115	128	141

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	3150				4500				6300
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	75	71	67	62	67	62	57	51	59	53	48	42
Аэродинамическое сопротивление, Па	66	68	71	75	129	135	141	149	245	257	270	284
Расход пара калорифером, кг/ч	125	137	149	164	160	176	192	211	200	221	241	263
Производительность по теплу, кВт	76	84	91	100	98	107	118	129	123	135	147	161

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	3150				4500				6300
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	84	80	75	71	75	70	64	59	66	60	54	48
Аэродинамическое сопротивление, Па	64	67	70	73	126	132	138	145	240	252	265	278
Расход пара калорифером, кг/ч	139	152	166	179	179	195	213	231	225	246	268	290
Производительность по теплу, кВт	84	91	100	107	107	117	128	139	135	148	161	174

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	3150				4500				6300
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	91	87	82	78	95	90	86	81	93	88	82	77
Аэродинамическое сопротивление, Па	63	65	68	71	109	114	119	124	198	207	216	225
Расход пара калорифером, кг/ч	150	163	177	191	147	163	177	193	166	184	204	223
Производительность по теплу, кВт	89	97	105	113	87	96	105	115	98	109	121	132

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	3150				4500				6300
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	96	92	88	83	100	95	90	85	97	92	87	81
Аэродинамическое сопротивление, Па	62	64	67	70	108	112	117	122	196	204	213	223
Расход пара калорифером, кг/ч	161	173	186	201	158	174	191	207	181	199	218	239
Производительность по теплу, кВт	94	102	109	118	93	102	112	121	106	117	128	140

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	3150				4500				6300
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	109	104	100	95	111	106	102	97	107	102	97	91
Аэродинамическое сопротивление, Па	59	62	65	68	105	109	113	118	191	199	207	217
Расход пара калорифером, кг/ч	182	197	210	226	186	203	218	235	215	234	253	275
Производительность по теплу, кВт	104	112	120	128	106	115	124	134	122	133	144	156

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 3500 м³/ч

Габаритные размеры калорифера КПСк 4-7

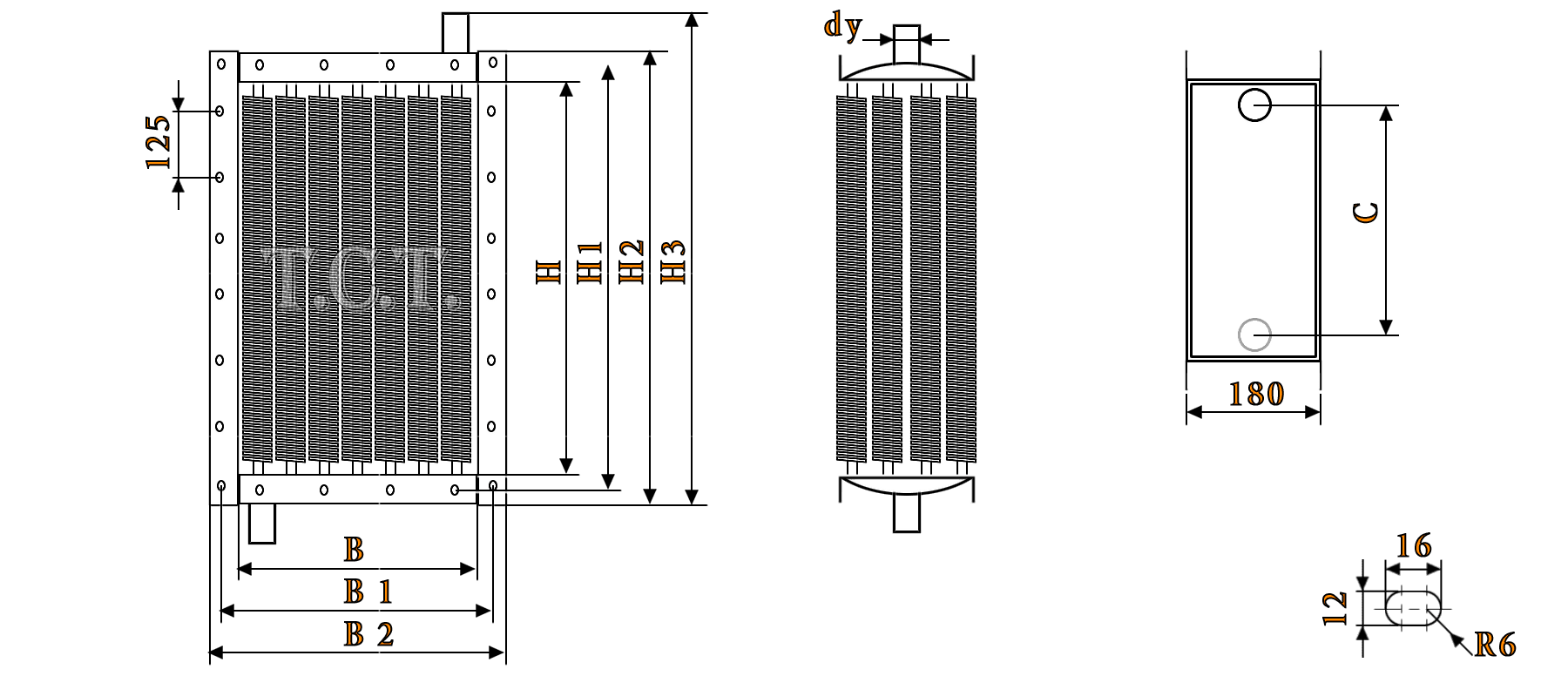

На чертеже калорифера КПСк 4-7 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 4-7 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
655	703	727	792	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 4-7

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-7 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 4-7
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк
