Калорифер КПСк 4-8

Name: Калорифер КПСк 4-8
Brand: Т.С.Т.
SKU: kalorifer-kpsk-4-8
Price: 26416 RUB
Availability: InStock

Калорифер КПСк 4-8

Характеристики: 4000 м³/ч;

107 кВт

26 416 руб. с НДС

Калорифер КПСк 4-8 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-8

Паровой калорифер КПСк 4-8 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-8 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	в наличии
Срок производства КПСк 4-8	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 4-8 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-8 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	4000
Тепловая мощность калорифера, кВт	107
Площадь поверхности теплообмена, м²	26.4
Площадь фронтального сечения, м²	0.392
Емкость воздухонагревателя, м³	0.007
Количество рядов теплообменника	4
Количество теплообменных трубок	46
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	59
Аэродинамическое сопротивление min, Па	18
Аэродинамическое сопротивление max, Па	390
Расход теплоносителя min, кг/час	127
Расход теплоносителя max, кг/час	339
Коэффициент теплопередачи min, Вт/(м²•°С)	31.94
Коэффициент теплопередачи max, Вт/(м²•°С)	70.86

Конструкция калорифера КПСк 4-8

Калорифер одноходовой КПСк 4-8 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 4-8

Ниже представлены расчетные данные парового калорифера КПСк 4-8 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	60	56	51	47	52	47	42	37	47	41	35	30
Аэродинамическое сопротивление, Па	77	80	84	88	166	174	182	192	286	300	316	332
Расход пара калорифером, кг/ч	127	142	158	173	168	188	208	228	202	227	252	276
Производительность по теплу, кВт	80	89	99	109	106	118	130	143	127	142	158	173

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	73	69	64	60	64	59	53	48	57	51	46	40
Аэродинамическое сопротивление, Па	74	77	81	85	160	167	176	185	277	291	305	321
Расход пара калорифером, кг/ч	155	170	187	202	204	224	247	268	248	274	298	324
Производительность по теплу, кВт	95	104	114	124	125	137	151	164	152	167	182	198

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	82	78	73	68	71	66	61	55	64	58	52	46
Аэродинамическое сопротивление, Па	72	75	79	82	157	164	172	181	271	285	299	315
Расход пара калорифером, кг/ч	173	188	205	223	230	250	272	295	278	304	330	358
Производительность по теплу, кВт	104	113	123	134	138	150	163	177	167	182	199	215

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	89	84	79	75	92	87	82	77	91	86	80	75
Аэродинамическое сопротивление, Па	71	74	77	81	135	141	147	154	224	233	244	255
Расход пара калорифером, кг/ч	186	203	221	237	188	208	228	248	206	228	252	276
Производительность по теплу, кВт	110	121	131	140	112	123	135	147	122	135	150	163

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	94	89	85	80	97	92	87	82	96	90	85	79
Аэродинамическое сопротивление, Па	70	73	76	79	134	139	145	152	221	231	241	252
Расход пара калорифером, кг/ч	199	216	232	250	203	223	243	264	222	247	270	295
Производительность по теплу, кВт	116	127	136	146	119	130	142	154	130	144	158	173

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	106	102	97	92	108	103	97	92	105	100	94	89
Аэродинамическое сопротивление, Па	67	70	73	77	130	135	141	147	216	225	235	245
Расход пара калорифером, кг/ч	227	243	261	280	238	258	281	303	266	289	315	339
Производительность по теплу, кВт	129	138	149	159	135	147	160	172	151	164	179	193

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 4000 м³/ч

Габаритные размеры калорифера КПСк 4-8

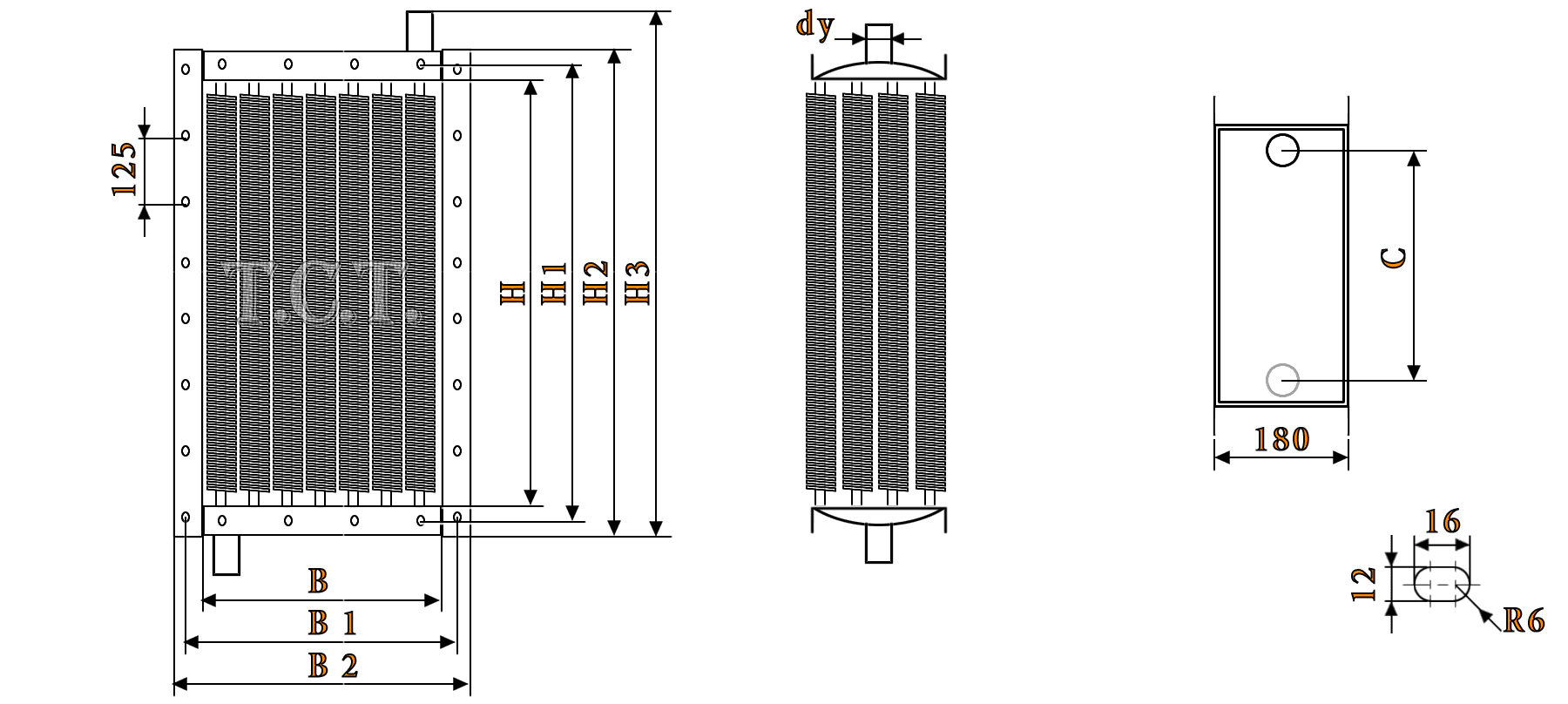

На чертеже калорифера КПСк 4-8 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 4-8 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
780	828	852	917	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 4-8

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-8 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 4-8
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 4-8

Заказать калорифер КПСк 4-8 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 4-8:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 4-8:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 4-8 для транспортировки. Внешние габаритные размеры: 0.572 м х 0.982 м х 0.180 м; объем: 0.101 м³; вес калорифера КПСк 4-8: 59 кг.
