Калорифер КПСк 4-1

Name: Калорифер КПСк 4-1
Brand: Т.С.Т.
SKU: kalorifer-kpsk-4-1
Price: 15761 RUB
Availability: InStock

Калорифер КПСк 4-1

Характеристики: 2000 м³/ч;

53 кВт

15 761 руб. с НДС

Калорифер КПСк 4-1 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-1

Паровой калорифер КПСк 4-1 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-1 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 4-1	от 7 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 4-1 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-1 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	2000
Тепловая мощность калорифера, кВт	53
Площадь поверхности теплообмена, м²	13.3
Площадь фронтального сечения, м²	0.197
Емкость воздухонагревателя, м³	0.004
Количество рядов теплообменника	4
Количество теплообменных трубок	34
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	34
Аэродинамическое сопротивление min, Па	18
Аэродинамическое сопротивление max, Па	390
Расход теплоносителя min, кг/час	52
Расход теплоносителя max, кг/час	244
Коэффициент теплопередачи min, Вт/(м²•°С)	32.39
Коэффициент теплопередачи max, Вт/(м²•°С)	71.85

Конструкция калорифера КПСк 4-1

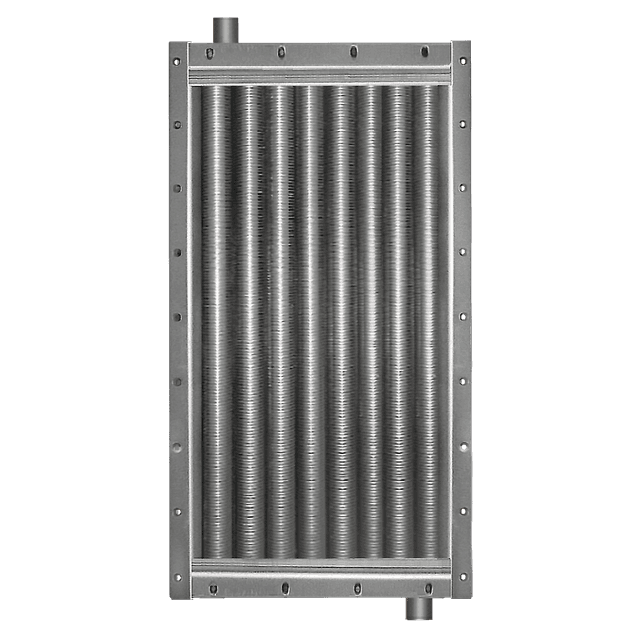

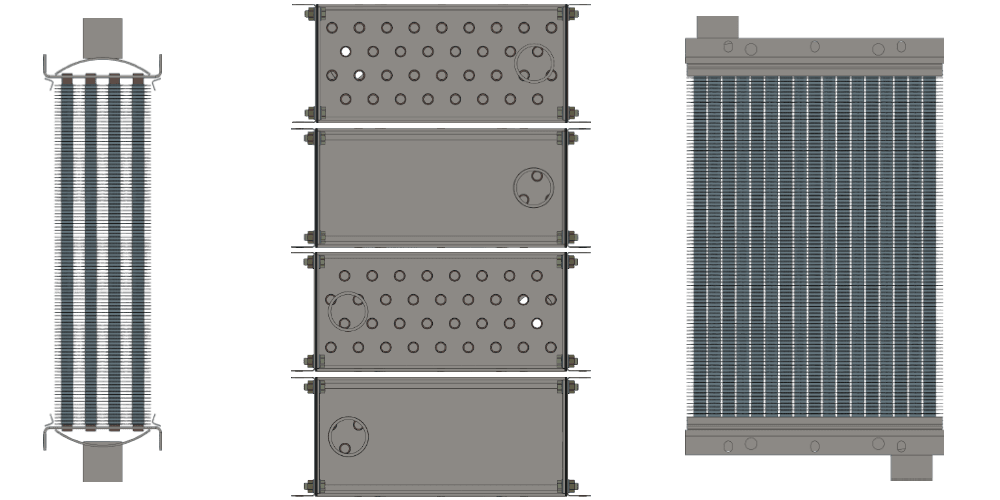

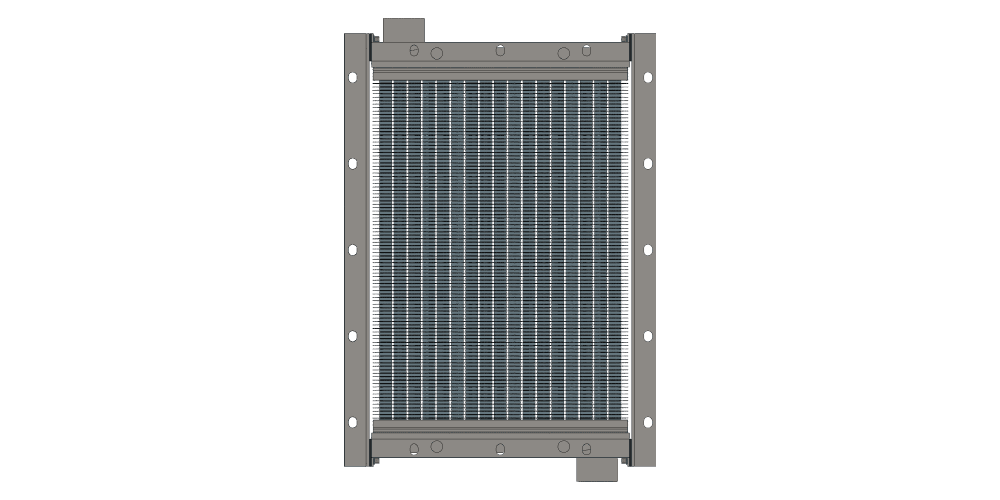

Калорифер одноходовой КПСк 4-1 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 4-1

Ниже представлены расчетные данные парового калорифера КПСк 4-1 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,05
Температура пара, °С	81,3
Объем нагреваемого воздуха, м³/ч	2000				3000				4000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	49	45	41	36	43	38	33	27	39	33	27	21
Аэродинамическое сопротивление, Па	79	82	86	91	169	177	186	196	290	305	321	339
Расход пара калорифером, кг/ч	52	59	67	75	69	78	88	99	82	95	107	120
Производительность по теплу, кВт	33	38	43	48	44	50	56	63	53	61	68	77

Давление сухого насыщенного пара, МПа	0,07
Температура пара, °С	89,9
Объем нагреваемого воздуха, м³/ч	2000				3000				4000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	55	51	46	42	48	43	37	32	43	37	32	26
Аэродинамическое сопротивление, Па	77	81	85	89	166	174	184	193	286	301	316	334
Расход пара калорифером, кг/ч	58	65	73	81	76	86	97	107	92	104	116	129
Производительность по теплу, кВт	37	41	46	51	48	54	61	68	58	66	73	82

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	2000				3000				4000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	61	57	52	48	53	48	43	37	48	42	36	30
Аэродинамическое сопротивление, Па	76	79	83	87	164	172	180	190	282	296	312	329
Расход пара калорифером, кг/ч	64	71	80	87	85	95	105	116	102	115	128	141
Производительность по теплу, кВт	40	45	50	55	53	59	66	73	64	72	80	88

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	2000				3000				4000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	74	70	66	61	65	60	54	49	58	52	47	41
Аэродинамическое сопротивление, Па	73	76	80	83	158	165	174	182	273	287	301	317
Расход пара калорифером, кг/ч	78	86	94	102	103	113	125	136	125	138	151	164
Производительность по теплу, кВт	48	53	57	63	63	69	76	83	77	85	92	100

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	2000				3000				4000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	83	79	74	70	72	67	62	56	65	59	53	47
Аэродинамическое сопротивление, Па	71	74	78	81	155	162	170	178	268	281	296	311
Расход пара калорифером, кг/ч	87	95	104	112	116	127	137	149	140	154	167	181
Производительность по теплу, кВт	52	57	62	67	70	76	83	90	84	92	101	109

Давление сухого насыщенного пара, МПа	0,7
Температура пара, °С	165,0
Объем нагреваемого воздуха, м³/ч	2000				3000				4000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	104	99	95	90	106	101	95	90	103	98	92	87
Аэродинамическое сопротивление, Па	67	70	73	76	129	135	141	147	215	224	234	244
Расход пара калорифером, кг/ч	110	119	128	137	115	125	137	147	128	140	153	165
Производительность по теплу, кВт	63	68	73	79	66	72	78	85	74	80	88	95

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 2000 м³/ч

Габаритные размеры калорифера КПСк 4-1

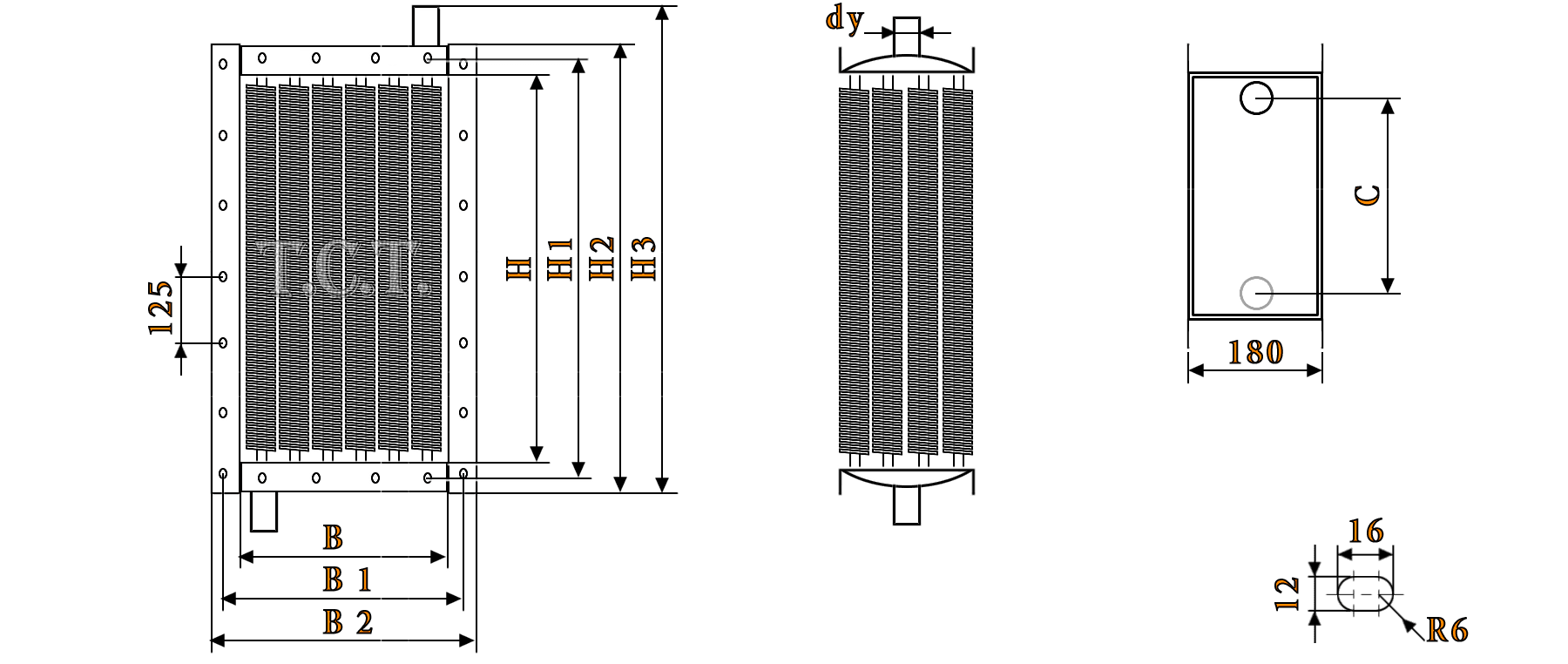

На чертеже калорифера КПСк 4-1 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 4-1 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
530	578	602	667	378	426	450	280	50

Спецификация и стандарты калорифера КПСк 4-1

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-1 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 4-1
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 4-1

Заказать калорифер КПСк 4-1 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 4-1:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 4-1:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 4-1 для транспортировки. Внешние габаритные размеры: 0.450 м х 0.732 м х 0.180 м; объем: 0.059 м³; вес калорифера КПСк 4-1: 34 кг.
