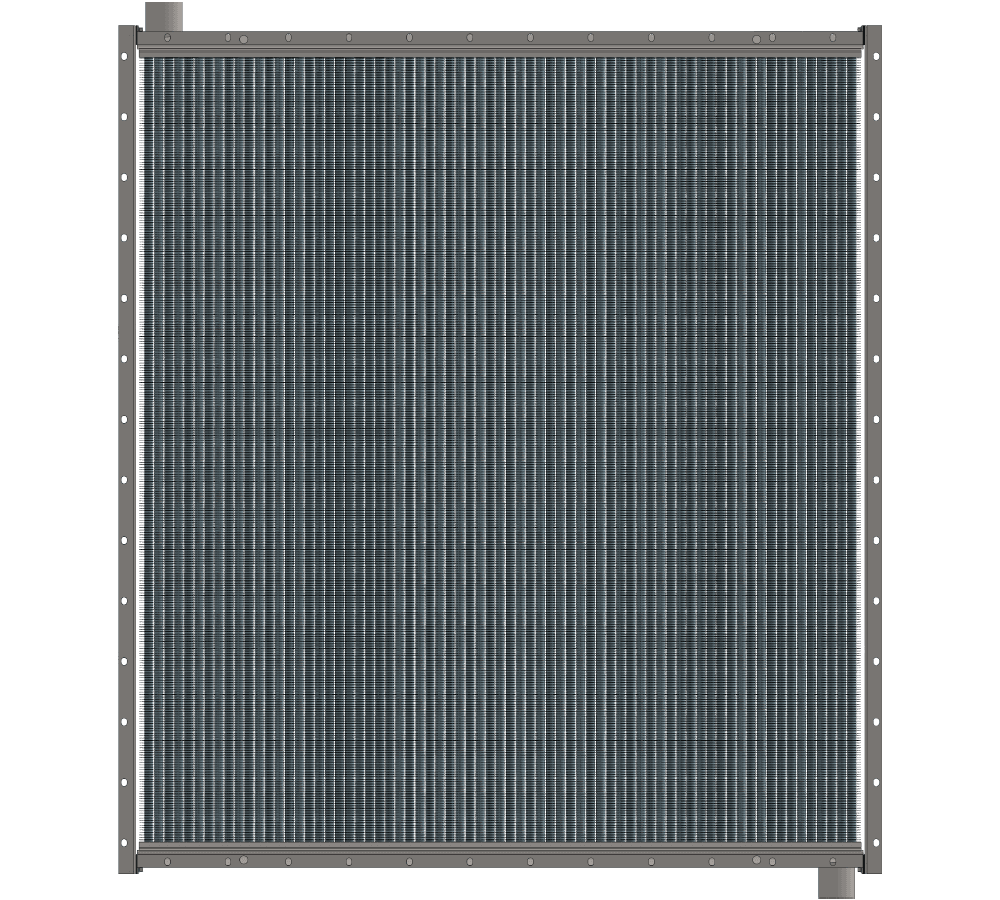

Калорифер КПСк 4-12

Характеристики: 25000 м³/ч;

668 кВт

125 695 руб. с НДС

Калорифер КПСк 4-12 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-12

Паровой калорифер КПСк 4-12 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-12 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 4-12	от 10 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 4-12 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-12 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	25000
Тепловая мощность калорифера, кВт	668
Площадь поверхности теплообмена, м²	172.4
Площадь фронтального сечения, м²	2.488
Емкость воздухонагревателя, м³	0.038
Количество рядов теплообменника	4
Количество теплообменных трубок	142
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	307
Аэродинамическое сопротивление min, Па	18
Аэродинамическое сопротивление max, Па	390
Расход теплоносителя min, кг/час	794
Расход теплоносителя max, кг/час	2141
Коэффициент теплопередачи min, Вт/(м²•°С)	31.09
Коэффициент теплопередачи max, Вт/(м²•°С)	68.96

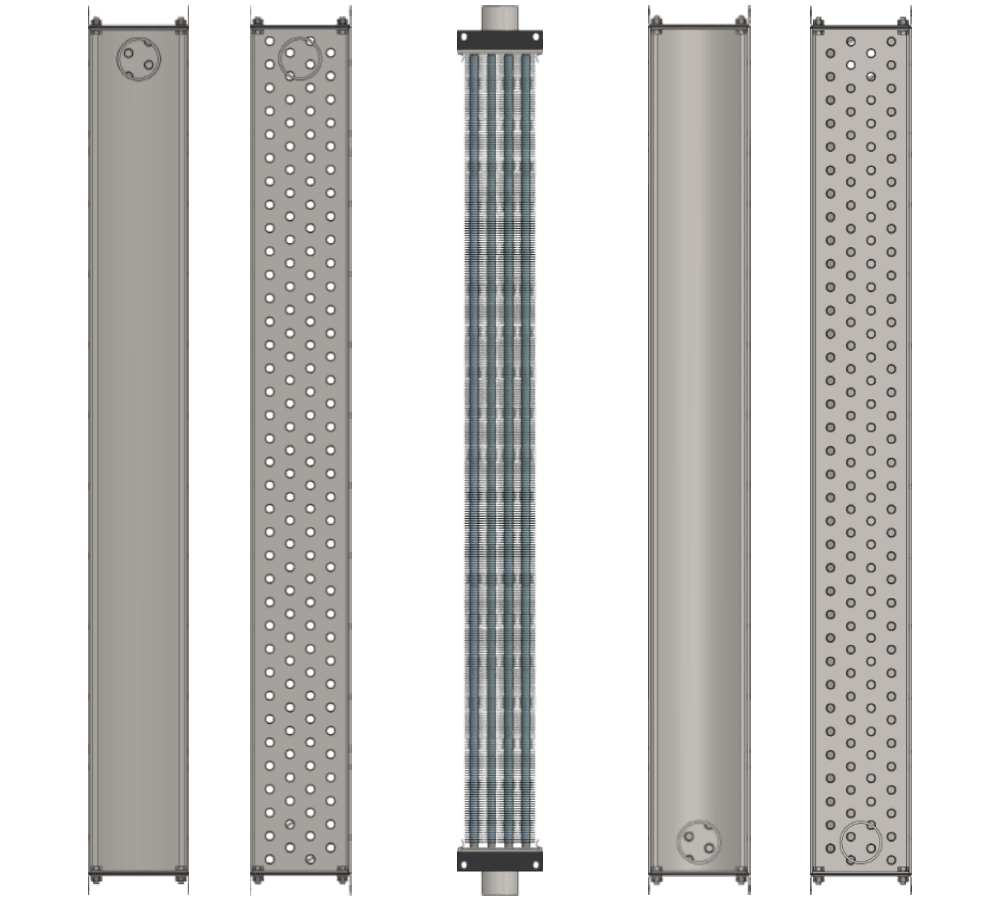

Конструкция калорифера КПСк 4-12

Калорифер одноходовой КПСк 4-12 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 4-12

Ниже представлены расчетные данные парового калорифера КПСк 4-12 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	61	56	52	47	53	47	42	37	49	42	36	30
Аэродинамическое сопротивление, Па	75	78	82	86	165	173	182	191	276	291	306	323
Расход пара калорифером, кг/ч	794	894	987	1092	1058	1192	1319	1450	1254	1420	1579	1742
Производительность по теплу, кВт	498	561	619	685	663	748	827	909	786	890	990	1092

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	74	70	65	60	64	59	53	48	58	52	46	40
Аэродинамическое сопротивление, Па	72	75	78	82	159	167	175	184	268	282	297	312
Расход пара калорифером, кг/ч	969	1063	1169	1277	1297	1425	1568	1703	1553	1713	1878	2047
Производительность по теплу, кВт	593	650	715	781	793	871	959	1041	950	1048	1148	1252

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	83	78	74	69	71	66	61	55	64	59	53	47
Аэродинамическое сопротивление, Па	70	73	76	80	156	163	171	180	264	276	290	305
Расход пара калорифером, кг/ч	1081	1186	1284	1395	1459	1590	1724	1874	1752	1903	2072	2245
Производительность по теплу, кВт	650	713	772	838	877	955	1036	1126	1053	1144	1245	1349

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	89	85	80	75	92	87	82	77	92	86	81	75
Аэродинамическое сопротивление, Па	69	72	75	78	135	141	147	153	217	227	237	248
Расход пара калорифером, кг/ч	1176	1273	1383	1496	1196	1320	1448	1578	1285	1437	1580	1739
Производительность по теплу, кВт	697	755	820	886	709	783	858	935	762	852	936	1030

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	94	90	85	81	97	92	87	82	96	91	85	79
Аэродинамическое сопротивление, Па	68	71	74	77	133	139	145	151	215	224	234	245
Расход пара калорифером, кг/ч	1255	1353	1464	1568	1288	1414	1543	1675	1401	1543	1701	1862
Производительность по теплу, кВт	735	792	857	918	754	828	904	981	821	903	996	1090

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	107	102	97	93	108	103	98	92	106	100	95	89
Аэродинамическое сопротивление, Па	65	68	71	74	129	135	140	147	209	218	228	238
Расход пара калорифером, кг/ч	1422	1535	1650	1756	1509	1640	1773	1922	1663	1823	1974	2141
Производительность по теплу, кВт	809	873	938	999	858	932	1008	1093	946	1037	1123	1218

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 25000 м³/ч

Габаритные размеры калорифера КПСк 4-12

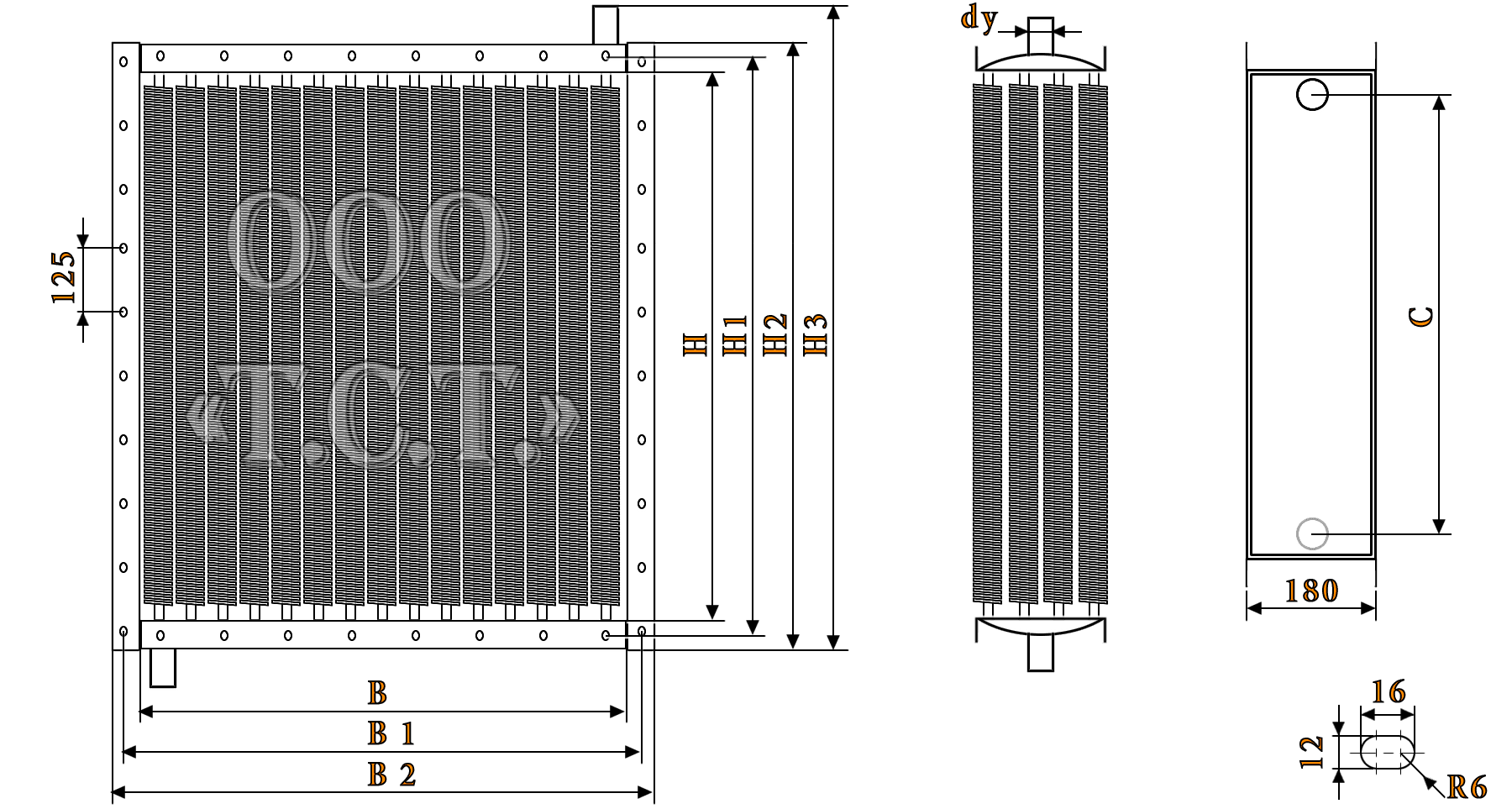

На чертеже калорифера КПСк 4-12 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 4-12 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1655	1703	1727	1792	1500	1548	1572	1388	65

Спецификация и стандарты калорифера КПСк 4-12

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-12 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 4-12
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 4-12

Заказать калорифер КПСк 4-12 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 4-12:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 4-12:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 4-12 для транспортировки. Внешние габаритные размеры: 1.572 м х 1.857 м х 0.180 м; объем: 0.525 м³; вес калорифера КПСк 4-12: 307 кг.
