Калорифер КПСк 4-9

Name: Калорифер КПСк 4-9
Brand: Т.С.Т.
SKU: kalorifer-kpsk-4-9
Price: 29423 RUB
Availability: InStock

Калорифер КПСк 4-9

Характеристики: 5000 м³/ч;

129 кВт

29 423 руб. с НДС

Калорифер КПСк 4-9 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-9

Паровой калорифер КПСк 4-9 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-9 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	в наличии
Срок производства КПСк 4-9	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 4-9 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-9 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	5000
Тепловая мощность калорифера, кВт	129
Площадь поверхности теплообмена, м²	30.6
Площадь фронтального сечения, м²	0.455
Емкость воздухонагревателя, м³	0.008
Количество рядов теплообменника	4
Количество теплообменных трубок	46
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	65
Аэродинамическое сопротивление min, Па	18
Аэродинамическое сопротивление max, Па	390
Расход теплоносителя min, кг/час	154
Расход теплоносителя max, кг/час	413
Коэффициент теплопередачи min, Вт/(м²•°С)	31.77
Коэффициент теплопередачи max, Вт/(м²•°С)	70.48

Конструкция калорифера КПСк 4-9

Калорифер одноходовой КПСк 4-9 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 4-9

Ниже представлены расчетные данные парового калорифера КПСк 4-9 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	59	54	49	45	51	45	40	34	46	40	34	27
Аэродинамическое сопротивление, Па	88	93	97	102	191	200	210	222	328	345	363	384
Расход пара калорифером, кг/ч	154	173	192	210	203	228	252	279	244	273	304	337
Производительность по теплу, кВт	96	108	121	132	127	143	158	175	153	171	190	211

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	71	67	62	57	62	56	51	45	55	49	43	37
Аэродинамическое сопротивление, Па	85	89	93	98	184	194	203	214	319	335	353	372
Расход пара калорифером, кг/ч	189	207	227	247	248	274	299	327	301	331	363	395
Производительность по теплу, кВт	116	126	139	151	152	168	183	200	184	203	222	242

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	80	75	70	65	69	64	58	52	62	56	50	43
Аэродинамическое сопротивление, Па	83	87	91	95	181	189	199	209	312	328	345	364
Расход пара калорифером, кг/ч	210	230	251	272	279	303	331	359	336	368	400	435
Производительность по теплу, кВт	126	138	151	163	167	182	199	216	202	221	240	261

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	86	81	77	72	90	85	80	75	90	84	78	73
Аэродинамическое сопротивление, Па	82	85	89	93	156	163	170	177	257	269	281	294
Расход пара калорифером, кг/ч	228	249	268	289	229	253	277	301	248	277	306	334
Производительность по теплу, кВт	135	147	159	171	136	150	164	178	147	164	181	198

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	91	87	82	77	95	90	84	79	94	88	83	77
Аэродинамическое сопротивление, Па	81	84	88	92	154	160	168	175	255	266	277	290
Расход пара калорифером, кг/ч	243	262	283	305	246	270	297	322	270	299	327	357
Производительность по теплу, кВт	142	153	166	178	144	158	174	188	158	175	191	209

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	103	98	94	89	105	100	95	89	103	98	92	86
Аэродинамическое сопротивление, Па	78	81	85	88	150	156	163	170	248	259	270	283
Расход пара калорифером, кг/ч	277	298	318	341	290	315	340	368	322	350	381	413
Производительность по теплу, кВт	158	170	181	194	165	179	193	209	183	199	217	235

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 5000 м³/ч

Габаритные размеры калорифера КПСк 4-9

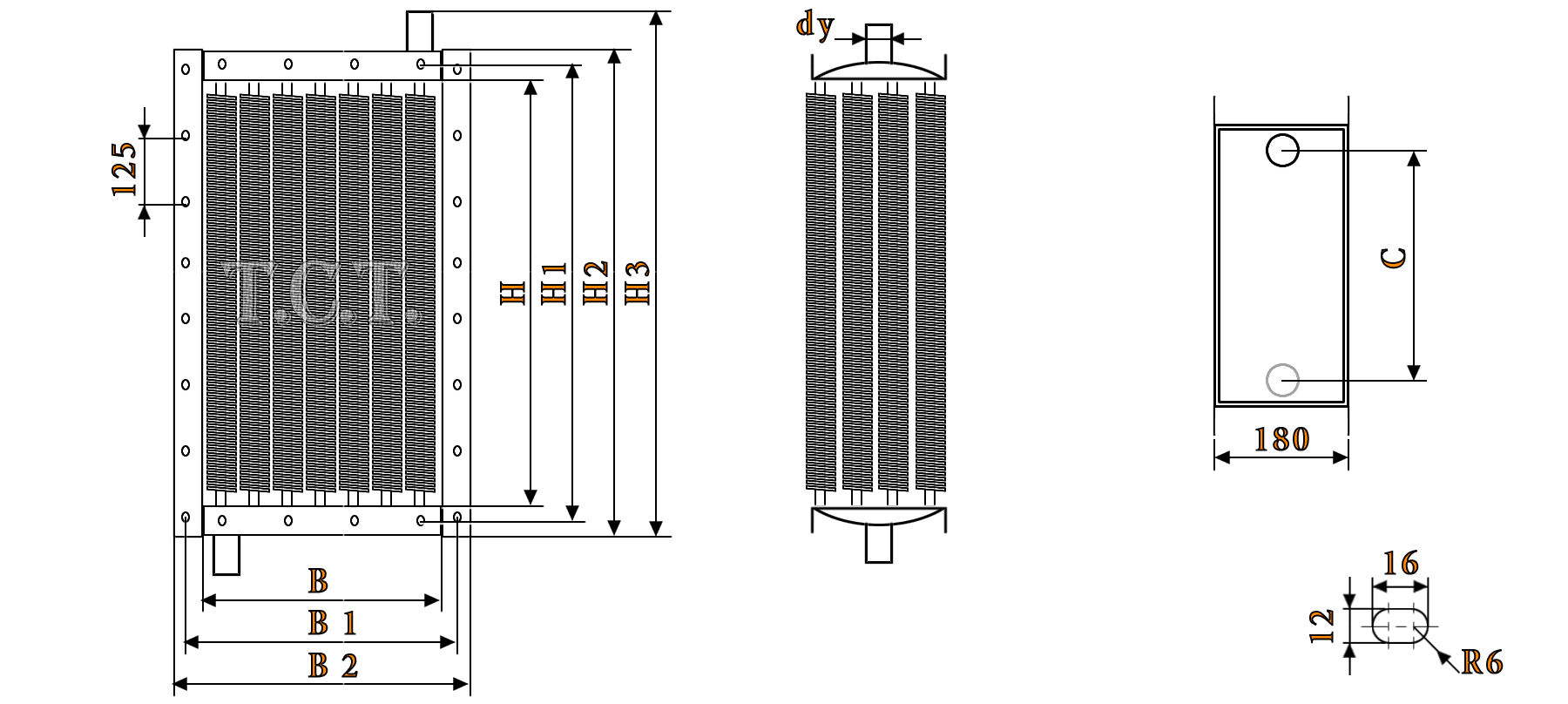

На чертеже калорифера КПСк 4-9 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 4-9 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
905	953	977	1042	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 4-9

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-9 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 4-9
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 4-9

Заказать калорифер КПСк 4-9 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 4-9:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 4-9:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 4-9 для транспортировки. Внешние габаритные размеры: 0.572 м х 1.107 м х 0.180 м; объем: 0.114 м³; вес калорифера КПСк 4-9: 65 кг.
