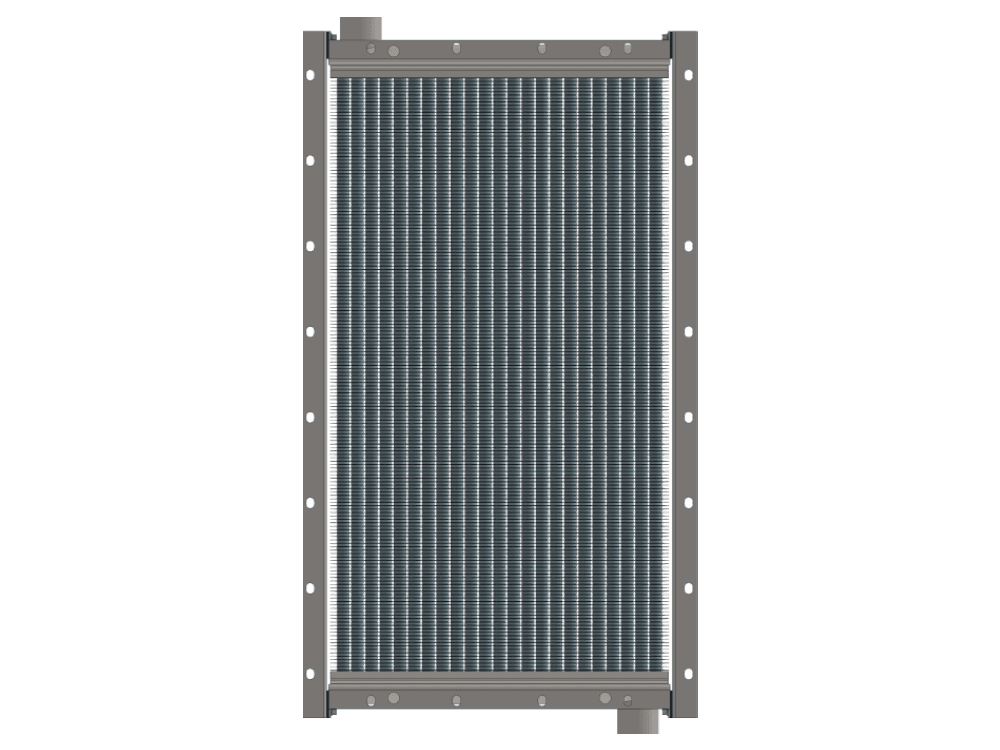

Калорифер КПСк 3-9

Характеристики: 5000 м³/ч;

111 кВт

24 383 руб. с НДС

Калорифер КПСк 3-9 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-9

Паровой калорифер КПСк 3-9 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-9 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	в наличии
Срок производства КПСк 3-9	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 3-9 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-9 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	5000
Тепловая мощность калорифера, кВт	111
Площадь поверхности теплообмена, м²	23.3
Площадь фронтального сечения, м²	0.455
Емкость воздухонагревателя, м³	0.006
Количество рядов теплообменника	3
Количество теплообменных трубок	35
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	54
Аэродинамическое сопротивление min, Па	13
Аэродинамическое сопротивление max, Па	273
Расход теплоносителя min, кг/час	135
Расход теплоносителя max, кг/час	346
Коэффициент теплопередачи min, Вт/(м²•°С)	35.94
Коэффициент теплопередачи max, Вт/(м²•°С)	70.8

Конструкция калорифера КПСк 3-9

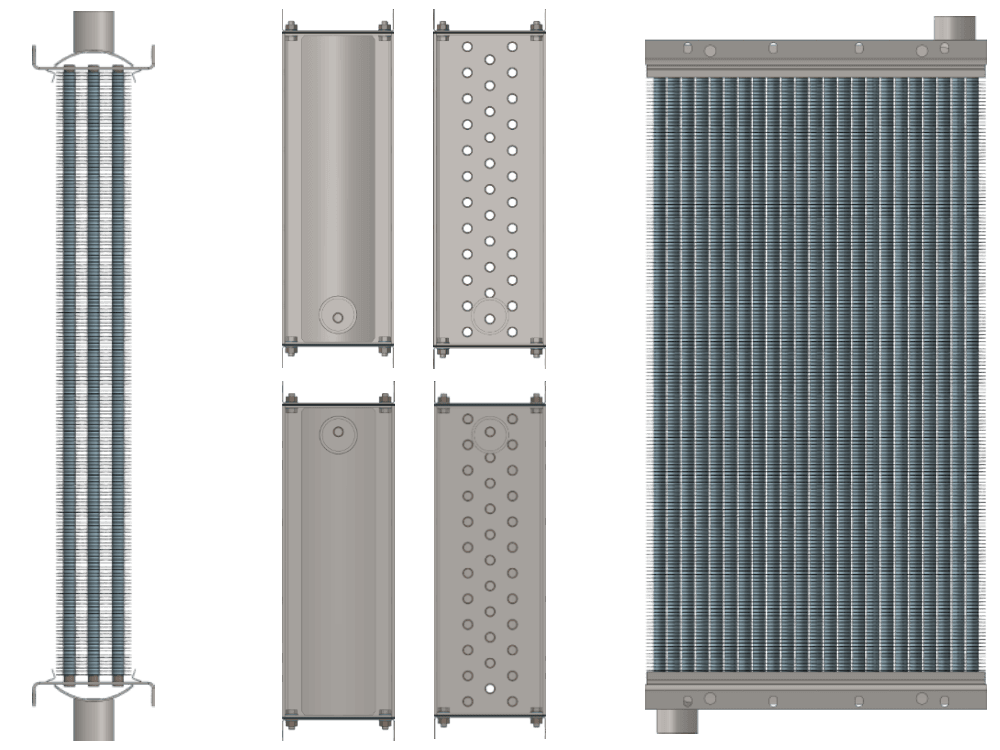

Калорифер одноходовой КПСк 3-9 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 3-9

Ниже представлены расчетные данные парового калорифера КПСк 3-9 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	51	45	40	34	42	36	30	23	37	30	23	16
Аэродинамическое сопротивление, Па	63	67	70	74	137	144	152	161	236	249	264	279
Расход пара калорифером, кг/ч	135	152	168	185	173	193	213	236	203	227	252	277
Производительность по теплу, кВт	85	95	105	116	109	121	134	148	127	142	158	174

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	62	56	51	45	52	45	39	32	45	38	31	24
Аэродинамическое сопротивление, Па	61	64	68	71	133	140	148	156	230	243	257	272
Расход пара калорифером, кг/ч	166	183	199	217	211	233	254	278	249	274	300	327
Производительность по теплу, кВт	101	112	122	133	129	143	156	170	152	168	184	200

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	69	64	58	52	58	51	45	38	50	43	36	29
Аэродинамическое сопротивление, Па	60	63	66	70	131	138	145	153	227	239	252	267
Расход пара калорифером, кг/ч	186	203	221	239	237	260	282	305	281	306	333	360
Производительность по теплу, кВт	112	122	133	144	143	156	169	184	169	184	200	216

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	75	69	63	58	81	75	69	62	81	75	68	61
Аэродинамическое сопротивление, Па	59	62	65	68	112	117	123	129	184	193	202	213
Расход пара калорифером, кг/ч	201	219	238	255	196	216	236	259	208	230	254	279
Производительность по теплу, кВт	119	130	141	151	116	128	140	153	123	136	151	166

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	79	74	68	62	85	79	72	66	84	78	71	65
Аэродинамическое сопротивление, Па	58	61	64	67	111	116	122	128	183	191	201	210
Расход пара калорифером, кг/ч	215	232	251	270	211	232	254	275	227	250	274	298
Производительность по теплу, кВт	126	136	147	158	124	136	149	161	133	146	161	174

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	90	84	78	72	94	87	81	75	92	86	79	72
Аэродинамическое сопротивление, Па	57	59	62	65	108	113	118	124	179	187	196	206
Расход пара калорифером, кг/ч	245	264	283	303	249	271	293	315	270	294	319	346
Производительность по теплу, кВт	140	150	161	172	141	154	167	179	154	167	182	197

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 5000 м³/ч

Габаритные размеры калорифера КПСк 3-9

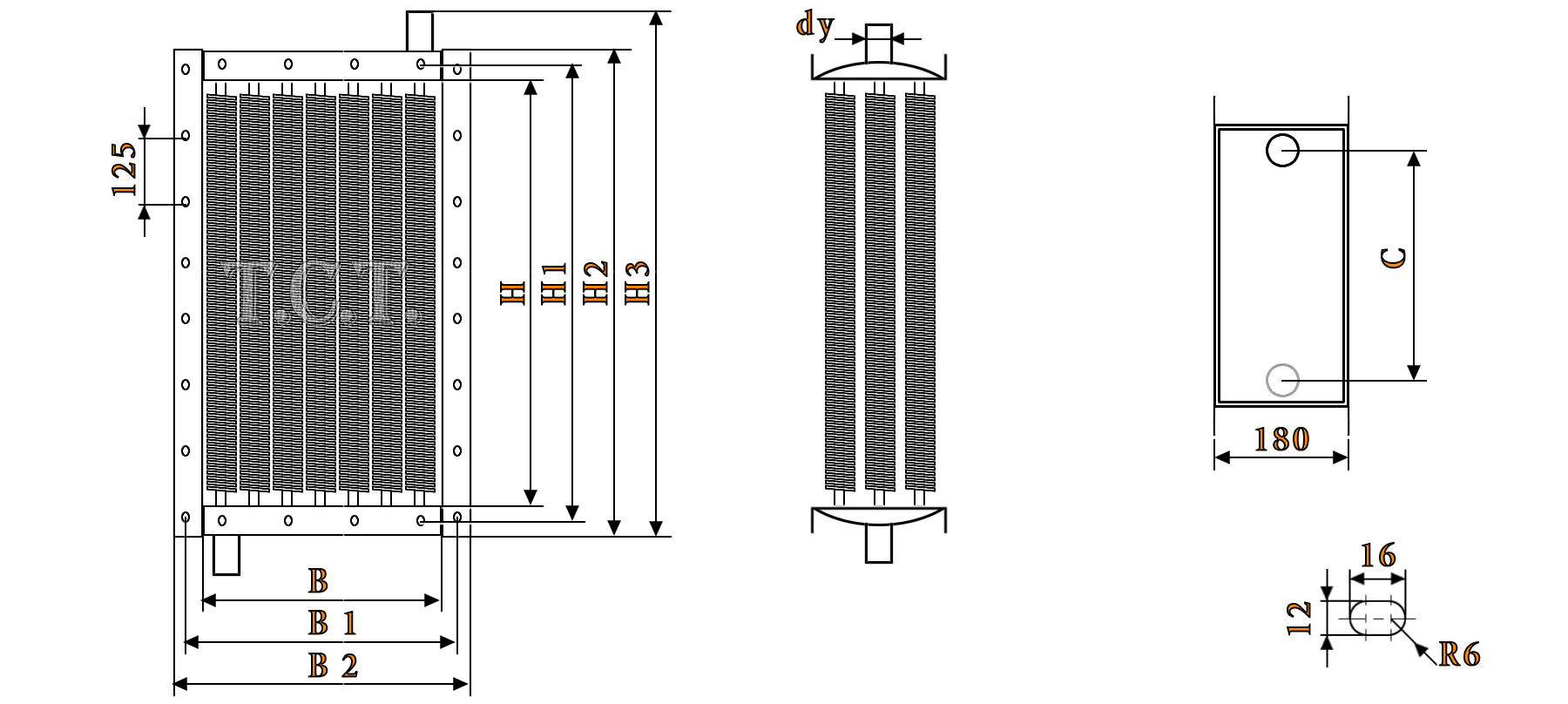

На чертеже калорифера КПСк 3-9 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 3-9 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
905	953	977	1042	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 3-9

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-9 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 3-9
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-9

Заказать калорифер КПСк 3-9 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-9:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-9:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 3-9 для транспортировки. Внешние габаритные размеры: 0.572 м х 1.107 м х 0.180 м; объем: 0.114 м³; вес калорифера КПСк 3-9: 54 кг.
