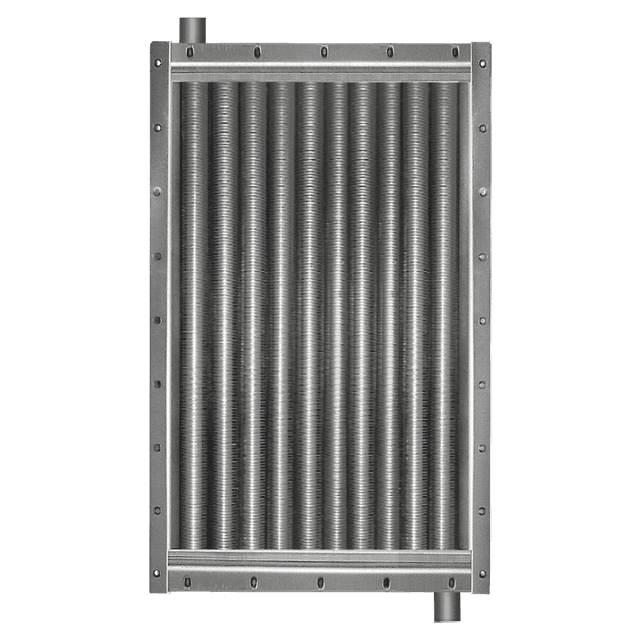

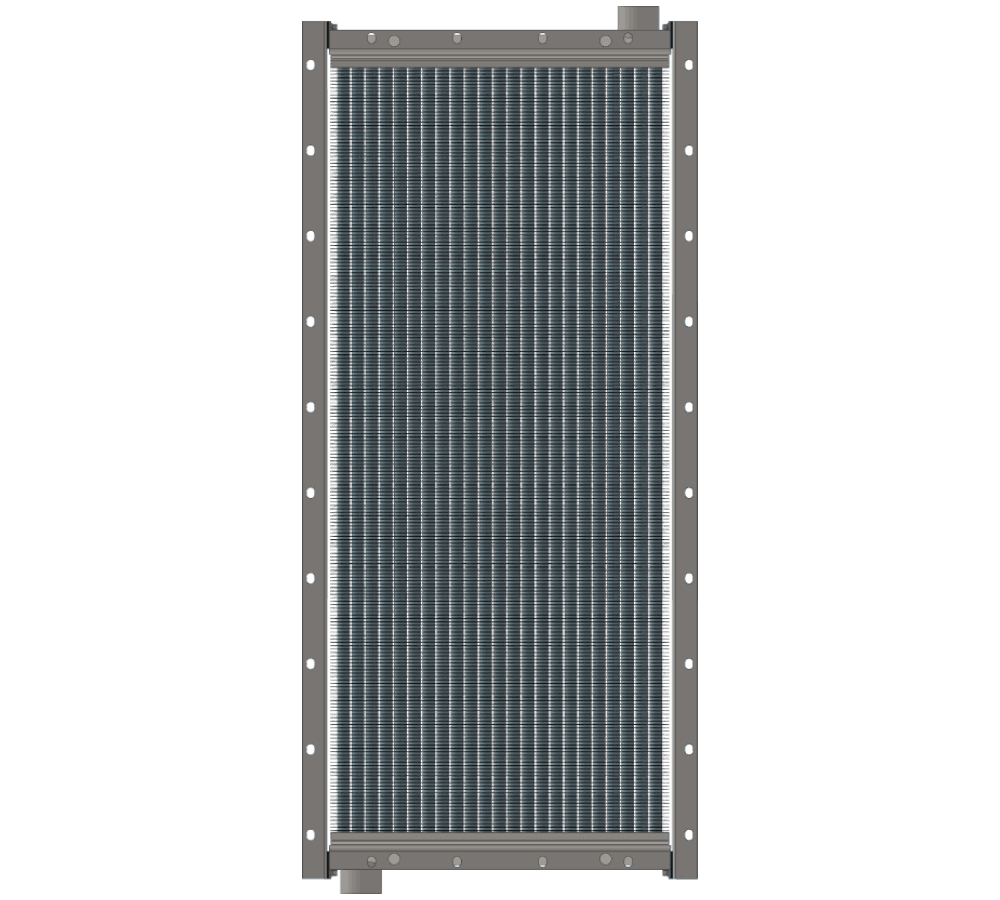

Калорифер КПСк 3-10

Name: Калорифер КПСк 3-10
Brand: Т.С.Т.
SKU: kalorifer-kpsk-3-10
Price: 29452 RUB
Availability: InStock

Калорифер КПСк 3-10

Характеристики: 6300 м³/ч;

139 кВт

29 452 руб. с НДС

Калорифер КПСк 3-10 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-10

Паровой калорифер КПСк 3-10 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-10 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	в наличии
Срок производства КПСк 3-10	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 3-10 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-10 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	6300
Тепловая мощность калорифера, кВт	139
Площадь поверхности теплообмена, м²	29.7
Площадь фронтального сечения, м²	0.581
Емкость воздухонагревателя, м³	0.007
Количество рядов теплообменника	3
Количество теплообменных трубок	35
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	65
Аэродинамическое сопротивление min, Па	13
Аэродинамическое сопротивление max, Па	273
Расход теплоносителя min, кг/час	171
Расход теплоносителя max, кг/час	421
Коэффициент теплопередачи min, Вт/(м²•°С)	35.37
Коэффициент теплопередачи max, Вт/(м²•°С)	69.67

Конструкция калорифера КПСк 3-10

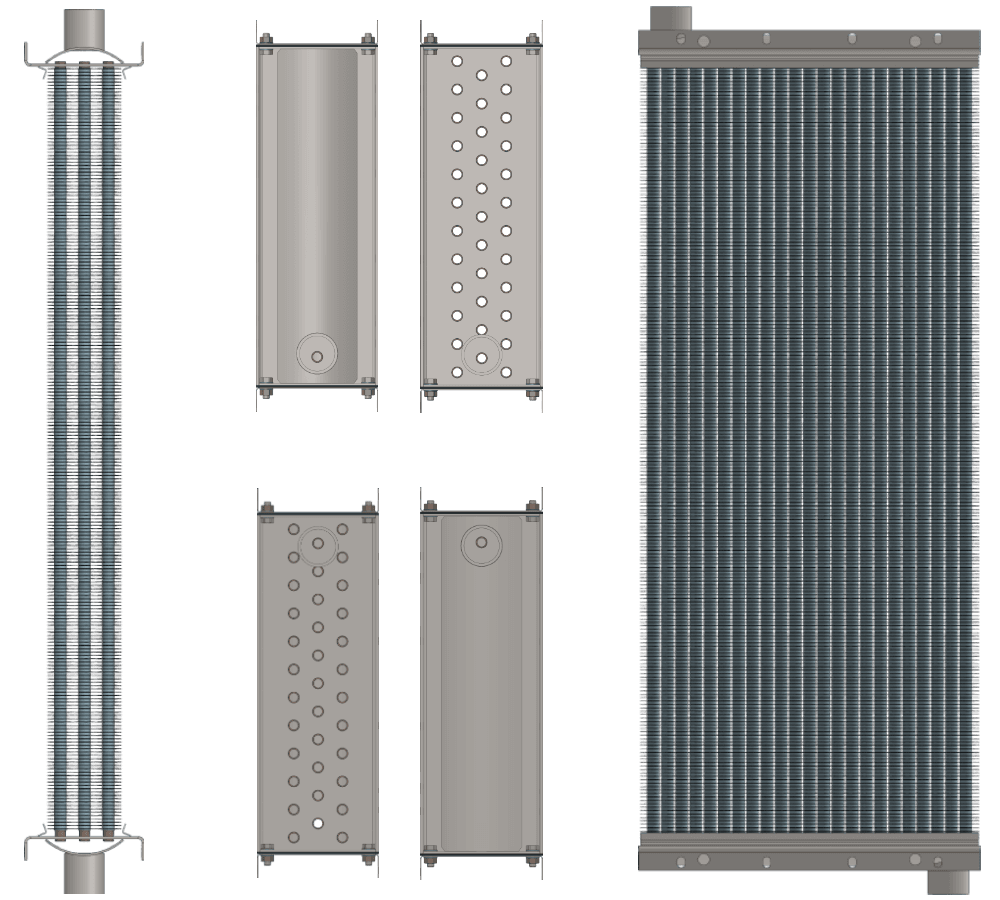

Калорифер одноходовой КПСк 3-10 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 3-10

Ниже представлены расчетные данные парового калорифера КПСк 3-10 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	50	45	39	34	43	37	31	24	38	31	24	17
Аэродинамическое сопротивление, Па	62	65	69	72	122	128	135	143	210	222	234	248
Расход пара калорифером, кг/ч	171	190	211	231	210	234	259	287	246	276	306	337
Производительность по теплу, кВт	107	119	132	145	132	147	163	180	154	173	192	211

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	62	56	50	44	52	46	40	33	46	39	32	25
Аэродинамическое сопротивление, Па	60	63	66	70	119	125	131	139	205	216	228	242
Расход пара калорифером, кг/ч	207	228	250	273	258	283	309	338	303	333	365	397
Производительность по теплу, кВт	127	140	153	167	158	173	189	206	185	204	223	243

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	69	63	57	52	59	52	46	39	51	44	37	30
Аэродинамическое сопротивление, Па	59	62	65	68	116	122	129	136	202	213	225	238
Расход пара калорифером, кг/ч	232	254	277	298	288	316	342	372	341	373	405	438
Производительность по теплу, кВт	140	153	166	179	173	190	206	223	205	224	243	263

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	74	69	63	57	82	76	70	63	82	75	69	62
Аэродинамическое сопротивление, Па	58	60	64	67	100	104	109	115	164	172	180	189
Расход пара калорифером, кг/ч	253	274	297	320	237	262	287	315	252	281	309	340
Производительность по теплу, кВт	150	162	176	190	141	155	170	186	149	167	183	201

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	79	73	67	61	86	80	73	67	85	79	72	65
Аэродинамическое сопротивление, Па	57	60	63	66	99	103	108	113	163	170	179	188
Расход пара калорифером, кг/ч	269	291	315	338	257	281	309	335	275	303	333	365
Производительность по теплу, кВт	157	171	184	198	150	165	181	196	161	177	195	213

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	89	83	77	71	95	88	82	76	93	86	80	73
Аэродинамическое сопротивление, Па	55	58	61	64	96	101	105	110	159	167	175	183
Расход пара калорифером, кг/ч	308	332	356	380	302	330	356	383	328	359	389	421
Производительность по теплу, кВт	175	189	202	216	172	188	203	218	187	204	221	239

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 6000 м³/ч

Габаритные размеры калорифера КПСк 3-10

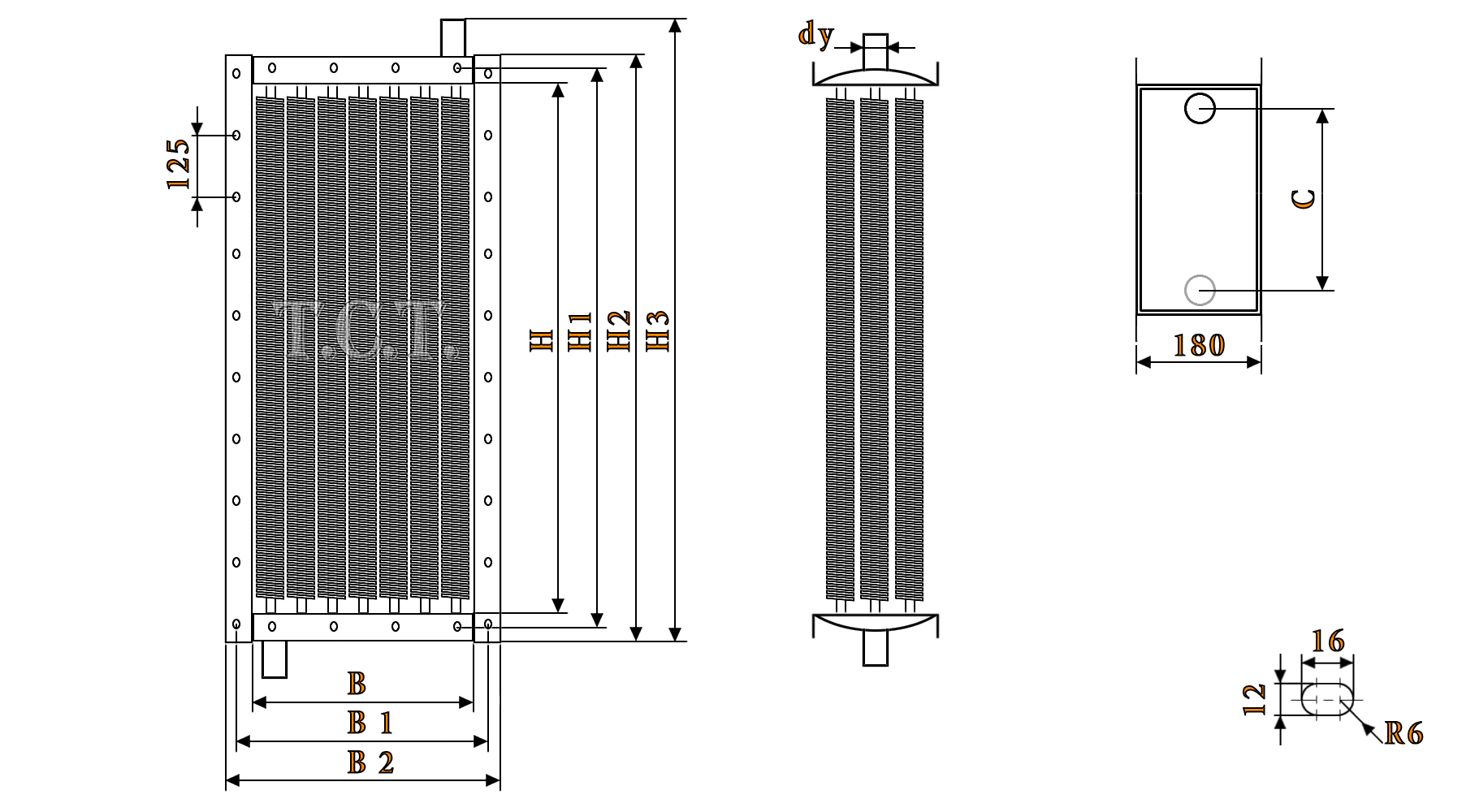

На чертеже калорифера КПСк 3-10 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 3-10 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1155	1203	1227	1292	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 3-10

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-10 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 3-10
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-10

Заказать калорифер КПСк 3-10 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-10:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-10:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 3-10 для транспортировки. Внешние габаритные размеры: 0.572 м х 1.357 м х 0.180 м; объем: 0.140 м³; вес калорифера КПСк 3-10: 65 кг.
