Калорифер КПСк 3-4

Name: Калорифер КПСк 3-4
Brand: Т.С.Т.
SKU: kalorifer-kpsk-3-4
Price: 19605 RUB
Availability: InStock

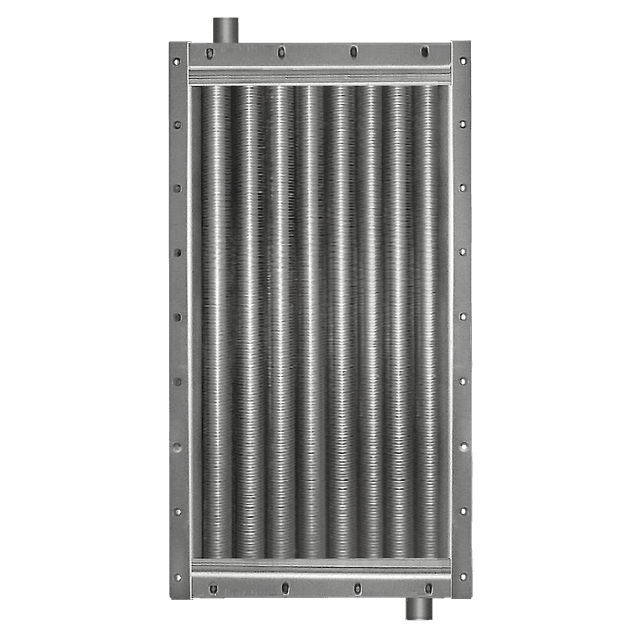

Калорифер КПСк 3-4

Характеристики: 4000 м³/ч;

84 кВт

19 605 руб. с НДС

Калорифер КПСк 3-4 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-4

Паровой калорифер КПСк 3-4 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-4 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 3-4	от 7 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 3-4 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-4 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	4000
Тепловая мощность калорифера, кВт	84
Площадь поверхности теплообмена, м²	17.3
Площадь фронтального сечения, м²	0.337
Емкость воздухонагревателя, м³	0.004
Количество рядов теплообменника	3
Количество теплообменных трубок	26
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	41
Аэродинамическое сопротивление min, Па	13
Аэродинамическое сопротивление max, Па	273
Расход теплоносителя min, кг/час	90
Расход теплоносителя max, кг/час	278
Коэффициент теплопередачи min, Вт/(м²•°С)	35.94
Коэффициент теплопередачи max, Вт/(м²•°С)	70.8

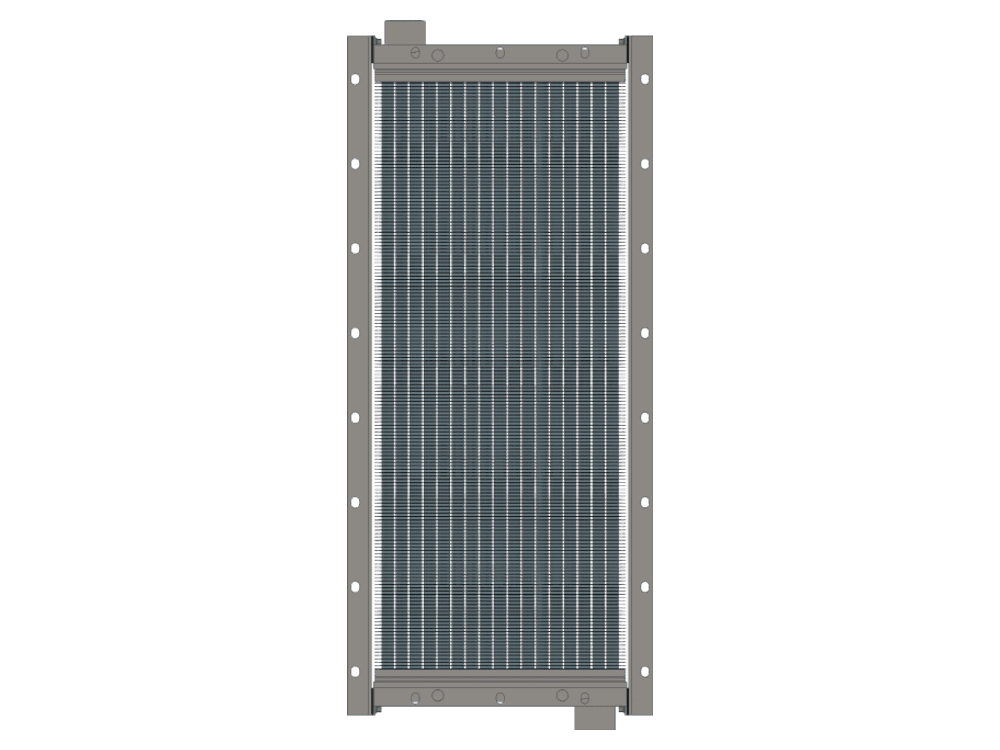

Конструкция калорифера КПСк 3-4

Калорифер одноходовой КПСк 3-4 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 3-4

Ниже представлены расчетные данные парового калорифера КПСк 3-4 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,06
Температура пара, °С	85,9
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	42	37	31	25	35	29	22	16	31	24	17	10
Аэродинамическое сопротивление, Па	75	79	83	88	162	170	180	190	277	293	310	328
Расход пара калорифером, кг/ч	90	102	115	128	115	129	146	161	134	152	170	189
Производительность по теплу, кВт	58	65	73	81	73	82	93	103	85	97	108	121

Давление сухого насыщенного пара, МПа	0,08
Температура пара, °С	93,5
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	46	41	35	29	38	32	26	19	33	27	20	12
Аэродинамическое сопротивление, Па	74	78	82	86	160	168	177	188	275	290	307	326
Расход пара калорифером, кг/ч	99	110	123	137	126	141	156	173	147	164	183	204
Производительность по теплу, кВт	62	70	78	86	79	89	99	109	93	104	116	129

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	49	44	38	32	41	35	28	21	36	29	22	15
Аэродинамическое сопротивление, Па	74	77	81	86	158	167	176	187	273	288	304	323
Расход пара калорифером, кг/ч	106	118	131	144	134	149	166	183	157	175	194	214
Производительность по теплу, кВт	66	74	82	90	84	93	104	115	98	110	122	134

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	60	54	49	43	50	44	37	30	44	37	29	22
Аэродинамическое сопротивление, Па	71	75	78	82	154	162	171	181	266	281	298	315
Расход пара калорифером, кг/ч	129	142	155	169	164	180	197	215	192	211	233	253
Производительность по теплу, кВт	79	87	95	103	100	110	121	132	118	129	142	155

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	67	61	56	50	56	49	43	36	49	42	34	27
Аэродинамическое сопротивление, Па	70	73	77	81	151	159	168	177	262	276	293	310
Расход пара калорифером, кг/ч	145	158	171	185	184	202	218	237	216	236	258	279
Производительность по теплу, кВт	87	95	103	111	111	121	131	142	130	142	155	167

Давление сухого насыщенного пара, МПа	0,9
Температура пара, °С	175,4
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	90	84	78	72	94	88	81	75	92	86	79	72
Аэродинамическое сопротивление, Па	65	68	72	75	124	130	136	143	206	215	226	237
Расход пара калорифером, кг/ч	198	212	227	243	201	218	236	253	219	237	257	278
Производительность по теплу, кВт	112	120	128	137	114	123	133	143	124	134	145	157

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 4000 м³/ч

Габаритные размеры калорифера КПСк 3-4

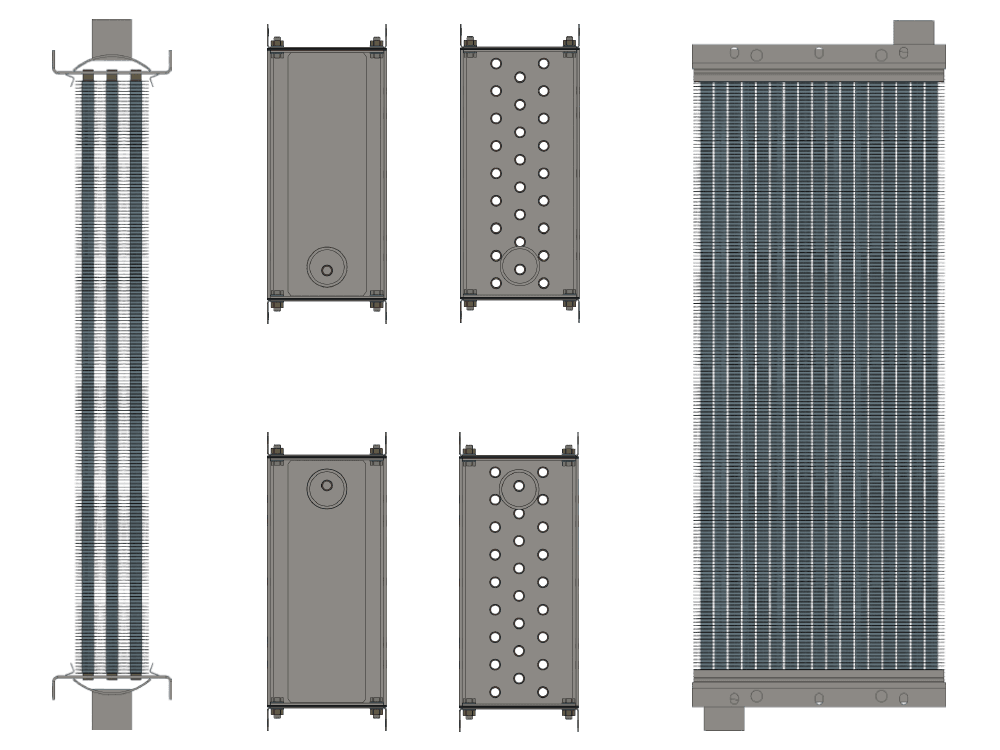

На чертеже калорифера КПСк 3-4 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 3-4 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
905	953	977	1042	378	426	450	280	50

Спецификация и стандарты калорифера КПСк 3-4

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-4 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 3-4
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-4

Заказать калорифер КПСк 3-4 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-4:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-4:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 3-4 для транспортировки. Внешние габаритные размеры: 0.450 м х 1.107 м х 0.180 м; объем: 0.090 м³; вес калорифера КПСк 3-4: 41 кг.
