Калорифер КППС-697×697

Приточный паровой калорифер КППС-697x697 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 4000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-697x697 и параметров эксплуатации.

Калорифер КППС-697×697 У3. ТУ 4863-006-55613706-25

Калорифер КППС 697x697_2

Характеристики: 4000 м³/ч;

56 кВт

18 406 руб. с НДС

В заявку

Калорифер КППС 697x697_3

Характеристики: 4000 м³/ч;

73 кВт

25 140 руб. с НДС

В заявку

Калорифер КППС 697x697_4

Характеристики: 4000 м³/ч;

84 кВт

31 426 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 697x697

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 697x697 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-739x739 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-655x655

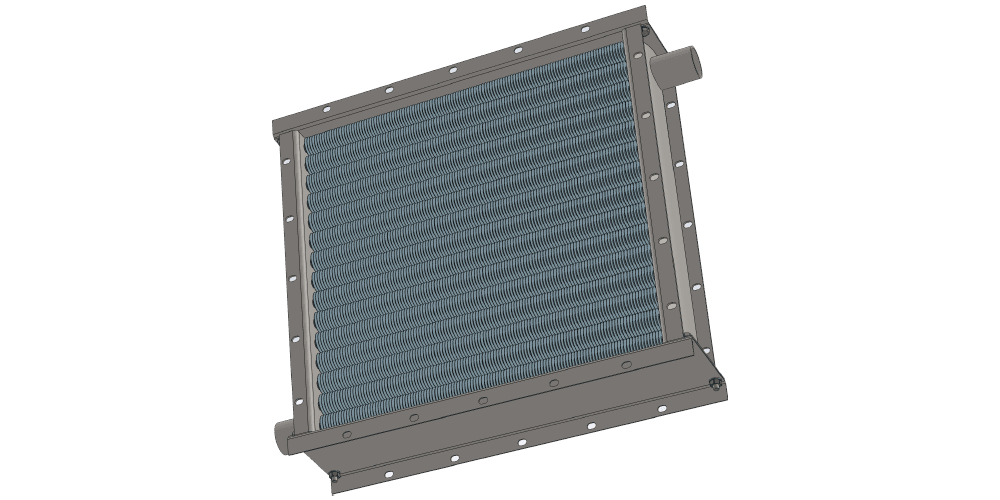

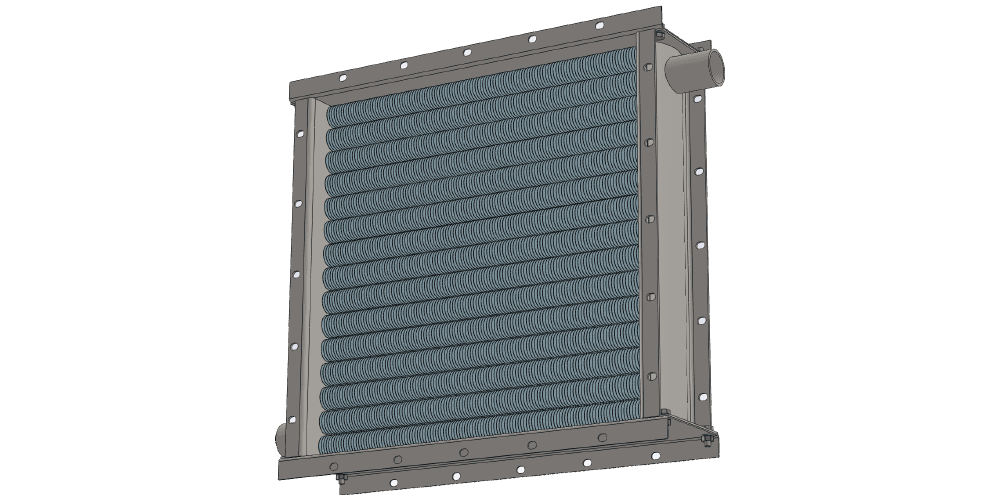

3D-модели калорифера КППС 697x697 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 697x697 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 56, 73 и 84 кВт специально разработаны для приточных систем с производительностью по воздуху 4000 м³/час. Внешний габаритный размер по фланцам составляет 697x697 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 700х700 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 697x697

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
4000	625	673	697	762	527	50	9.9	15.1	19.9	42	52	62

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
