Калорифер КПСк 3-5

Name: Калорифер КПСк 3-5
Brand: Т.С.Т.
SKU: kalorifer-kpsk-3-5
Price: 23445 RUB
Availability: InStock

Калорифер КПСк 3-5

Характеристики: 5000 м³/ч;

104 кВт

23 445 руб. с НДС

Калорифер КПСк 3-5 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-5

Паровой калорифер КПСк 3-5 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-5 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 3-5	от 7 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 3-5 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-5 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	5000
Тепловая мощность калорифера, кВт	104
Площадь поверхности теплообмена, м²	22.1
Площадь фронтального сечения, м²	0.43
Емкость воздухонагревателя, м³	0.005
Количество рядов теплообменника	3
Количество теплообменных трубок	26
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	48
Аэродинамическое сопротивление min, Па	13
Аэродинамическое сопротивление max, Па	273
Расход теплоносителя min, кг/час	113
Расход теплоносителя max, кг/час	346
Коэффициент теплопередачи min, Вт/(м²•°С)	35.37
Коэффициент теплопередачи max, Вт/(м²•°С)	69.67

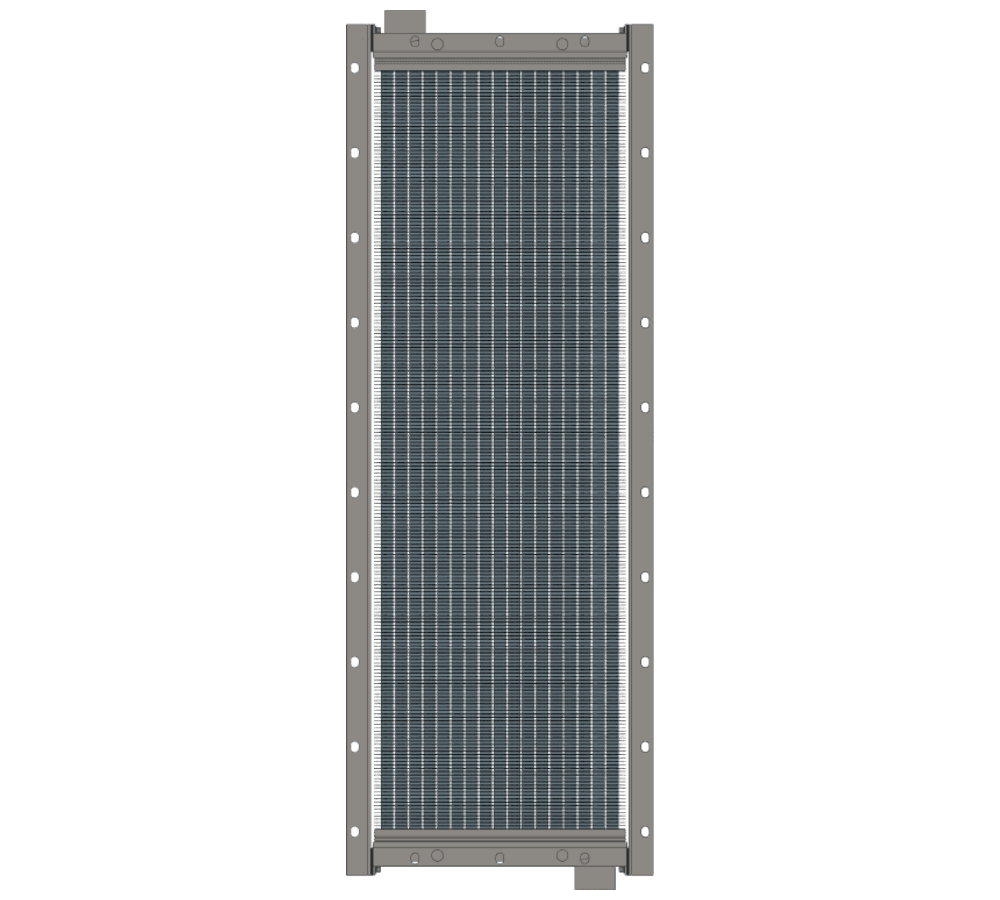

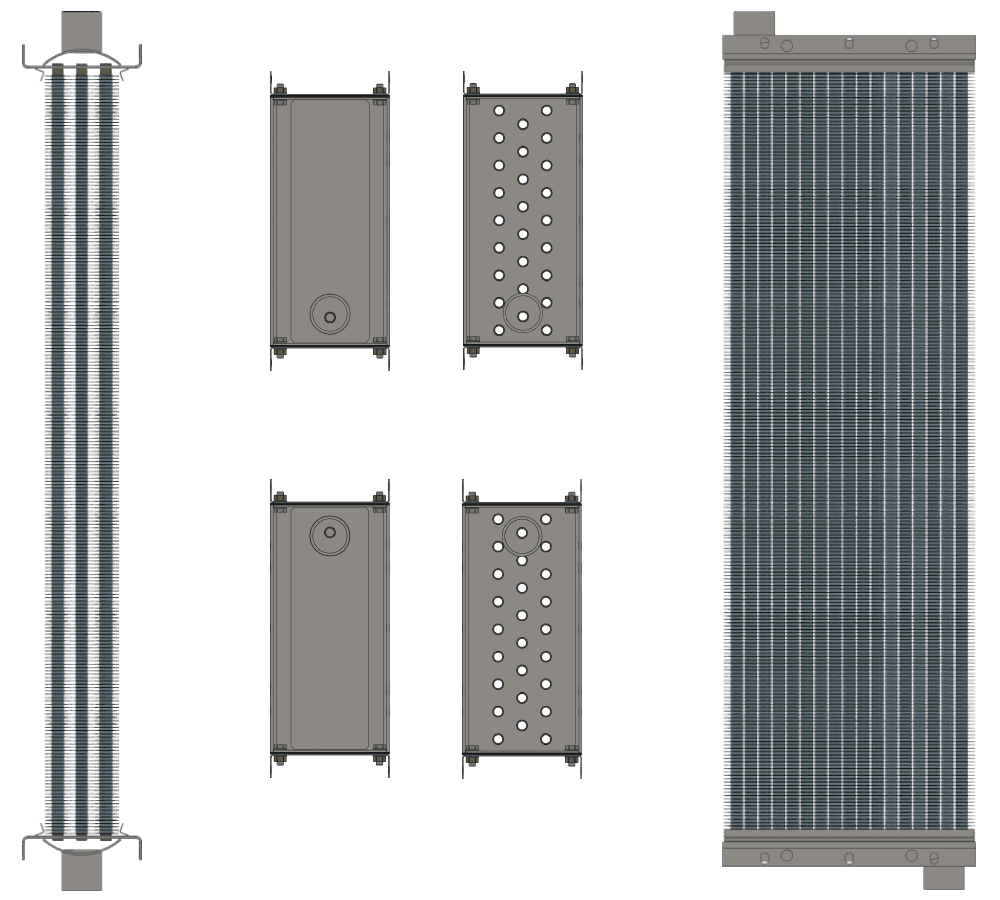

Конструкция калорифера КПСк 3-5

Калорифер одноходовой КПСк 3-5 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 3-5

Ниже представлены расчетные данные парового калорифера КПСк 3-5 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,06
Температура пара, °С	85,9
Объем нагреваемого воздуха, м³/ч	5000				8000				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	42	37	31	25	34	28	21	14	31	24	17	10
Аэродинамическое сопротивление, Па	72	76	80	84	176	185	195	207	267	282	298	316
Расход пара калорифером, кг/ч	113	127	143	159	148	167	188	210	167	189	212	236
Производительность по теплу, кВт	72	81	91	102	94	106	120	133	106	120	135	150

Давление сухого насыщенного пара, МПа	0,08
Температура пара, °С	93,5
Объем нагреваемого воздуха, м³/ч	5000				8000				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	46	40	35	29	37	31	24	17	33	27	19	12
Аэродинамическое сопротивление, Па	72	75	79	83	174	183	194	205	265	279	296	314
Расход пара калорифером, кг/ч	123	139	154	170	162	181	203	225	184	205	230	254
Производительность по теплу, кВт	78	88	97	108	102	115	128	142	116	129	145	160

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	5000				8000				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	49	44	38	32	40	33	27	20	36	29	22	15
Аэродинамическое сопротивление, Па	71	74	78	82	172	182	192	203	263	277	293	311
Расход пара калорифером, кг/ч	132	146	163	179	173	194	214	236	195	218	242	267
Производительность по теплу, кВт	83	92	102	113	108	121	134	148	123	137	152	167

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	5000				8000				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	60	54	48	42	48	42	35	28	43	36	29	22
Аэродинамическое сопротивление, Па	69	72	76	80	168	177	187	197	257	271	287	303
Расход пара калорифером, кг/ч	161	177	194	212	213	233	256	279	241	265	290	315
Производительность по теплу, кВт	98	108	119	129	130	143	156	170	148	162	177	193

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	5000				8000				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	67	61	55	49	54	47	41	34	48	41	34	27
Аэродинамическое сопротивление, Па	67	70	74	78	165	174	183	194	253	267	282	298
Расход пара калорифером, кг/ч	181	197	215	232	239	261	282	306	271	296	321	347
Производительность по теплу, кВт	109	119	129	140	144	157	170	184	163	178	193	209

Давление сухого насыщенного пара, МПа	0,9
Температура пара, °С	175,4
Объем нагреваемого воздуха, м³/ч	5000				8000				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	89	84	78	71	92	85	79	72	92	86	79	72
Аэродинамическое сопротивление, Па	63	66	69	73	136	142	149	156	199	207	218	228
Расход пара калорифером, кг/ч	248	265	283	304	261	284	305	329	273	296	321	346
Производительность по теплу, кВт	140	149	160	171	147	160	172	185	154	167	181	195

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 5000 м³/ч

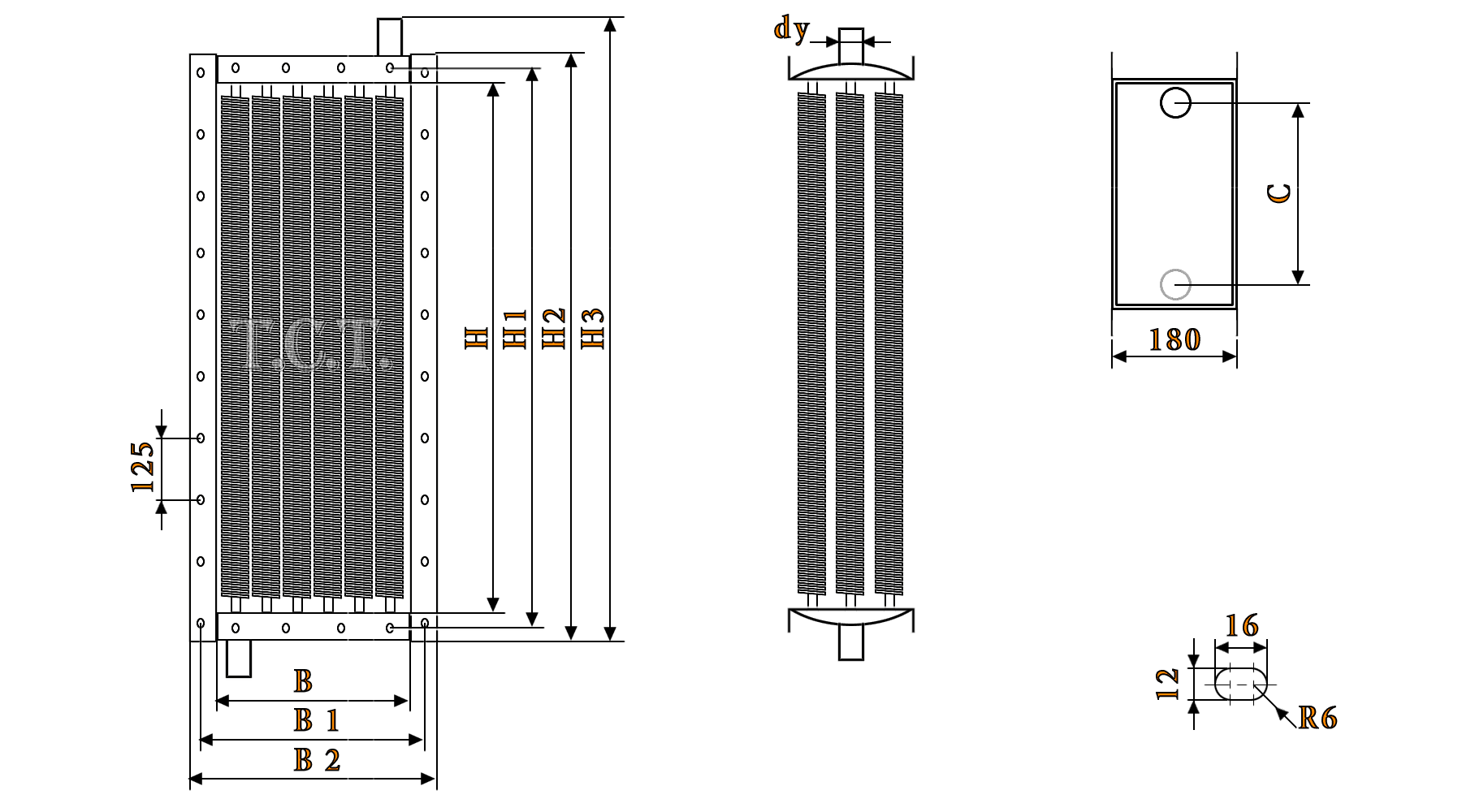

Габаритные размеры калорифера КПСк 3-5

На чертеже калорифера КПСк 3-5 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 3-5 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1155	1203	1227	1292	378	426	450	280	50

Спецификация и стандарты калорифера КПСк 3-5

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-5 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 3-5
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-5

Заказать калорифер КПСк 3-5 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-5:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-5:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 3-5 для транспортировки. Внешние габаритные размеры: 0.450 м х 1.357 м х 0.180 м; объем: 0.110 м³; вес калорифера КПСк 3-5: 48 кг.
