Калорифер КПСк 2-5

Воздухонагреватель КПСк 2-5

Калорифер КПСк 2-5

Характеристики: 5000 м3/ч;

77 кВт

20 707 руб. с НДС

Калорифер КПСк 2-5 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные двухрядные типоразмеры

Производство и назначение калорифера КПСк 2-5

Паровой калорифер КПСк 2-5 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 2-5 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КПСк 2-5от 7 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КПСк 2-5 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 2-5 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час5000
Тепловая мощность калорифера, кВт77
Площадь поверхности теплообмена, м214.4
Площадь фронтального сечения, м20.43
Емкость воздухонагревателя, м30.004
Количество рядов теплообменника2
Количество теплообменных трубок17
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг36
Аэродинамическое сопротивление min, Па9
Аэродинамическое сопротивление max, Па191
Расход теплоносителя min, кг/час101
Расход теплоносителя max, кг/час262
Коэффициент теплопередачи min, Вт/(м2•°С)39.24
Коэффициент теплопередачи max, Вт/(м2•°С)71.32

Конструкция калорифера КПСк 2-5

Калорифер одноходовой КПСк 2-5 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

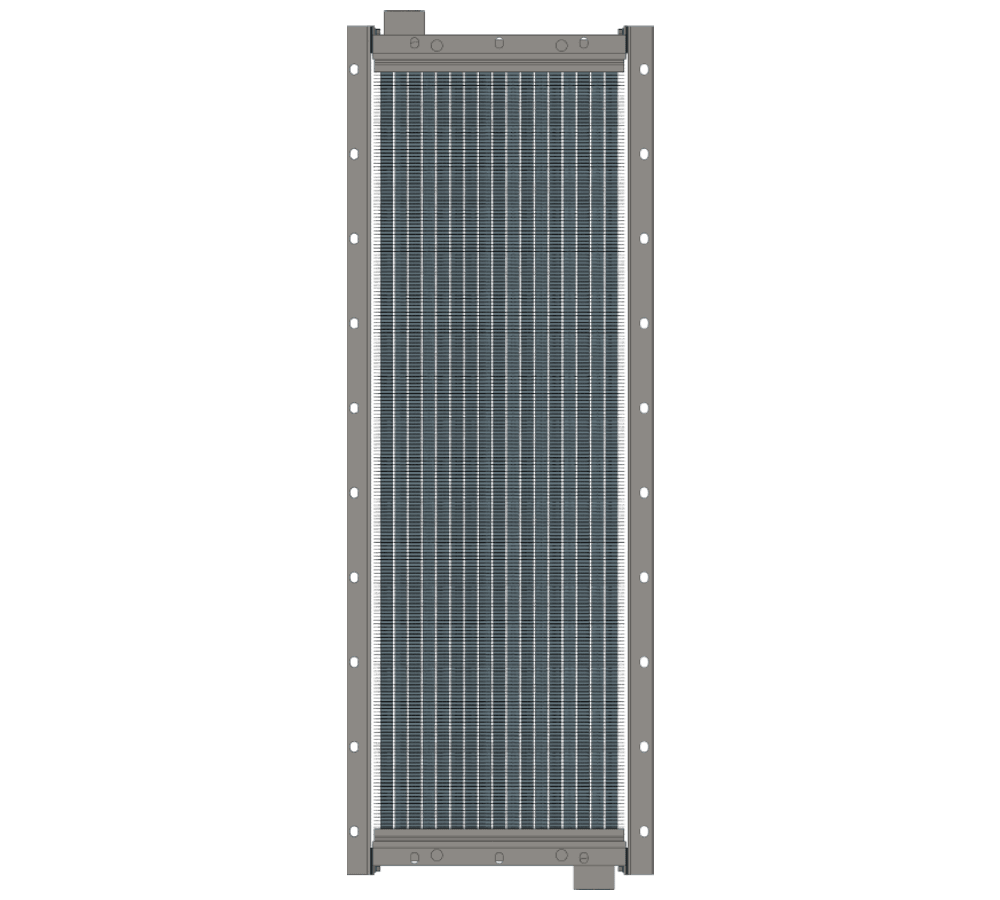

Воздухонагреватель КПСк 2-5 паровой

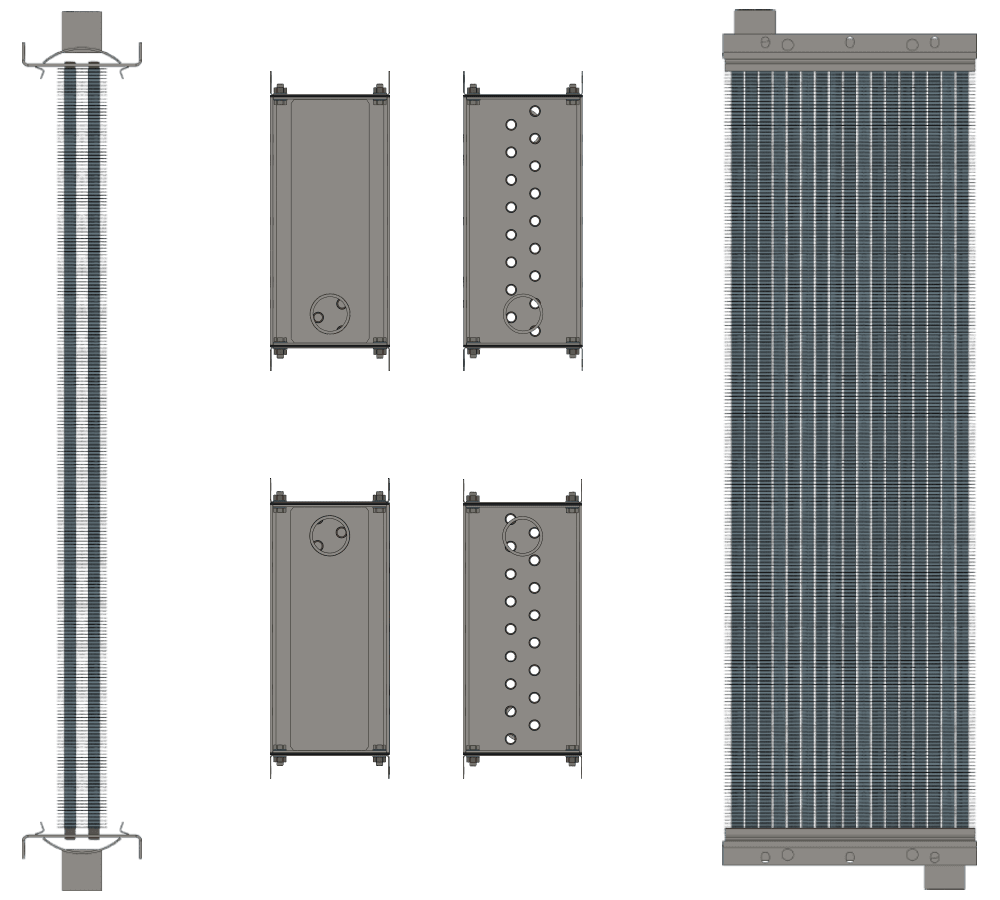

Калорифер КПСк 2-5 чертеж

Таблица расчета и подбора парового калорифера КПСк 2-5

Ниже представлены расчетные данные парового калорифера КПСк 2-5 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 5000 8000 10000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 37 30 23 16 29 21 13 5 25 17 9 1
Аэродинамическое сопротивление, Па 51 54 57 61 125 132 140 149 190 202 214 228
Расход пара калорифером, кг/ч 101 113 125 137 127 142 158 174 142 158 175 192
Производительность по теплу, кВт 63 71 78 86 80 89 99 109 89 99 110 121
Давление сухого насыщенного пара, МПа 0,15
Температура пара, °С 111,4
Объем нагреваемого воздуха, м³/ч 5000 8000 10000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 42 35 28 20 32 24 17 9 28 20 12 4
Аэродинамическое сопротивление, Па 51 53 56 60 124 131 139 147 188 200 212 226
Расход пара калорифером, кг/ч 114 126 138 152 144 160 175 191 160 177 194 212
Производительность по теплу, кВт 70 78 86 94 89 99 108 118 99 109 120 131
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 5000 8000 10000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 45 38 31 24 35 27 19 11 31 23 15 6
Аэродинамическое сопротивление, Па 50 53 56 59 122 130 138 146 187 198 210 224
Расход пара калорифером, кг/ч 124 136 149 162 157 172 188 205 174 191 208 228
Производительность по теплу, кВт 76 83 91 99 96 105 115 125 106 117 127 139
Давление сухого насыщенного пара, МПа 0,25
Температура пара, °С 127,4
Объем нагреваемого воздуха, м³/ч 5000 8000 10000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 48 41 34 27 37 29 21 13 33 25 16 8
Аэродинамическое сопротивление, Па 50 52 55 59 122 129 137 145 185 196 209 223
Расход пара калорифером, кг/ч 132 145 158 171 167 183 200 217 186 203 222 240
Производительность по теплу, кВт 80 88 95 103 101 111 121 131 112 123 134 146
Давление сухого насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Объем нагреваемого воздуха, м³/ч 5000 8000 10000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 50 43 36 29 39 31 23 15 34 26 18 10
Аэродинамическое сопротивление, Па 49 52 55 58 121 128 136 144 185 196 208 221
Расход пара калорифером, кг/ч 140 153 165 179 176 193 209 226 196 214 232 251
Производительность по теплу, кВт 84 92 99 107 106 116 126 136 118 129 139 151
Давление сухого насыщенного пара, МПа 1,0
Температура пара, °С 179,9
Объем нагреваемого воздуха, м³/ч 5000 8000 10000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 69 62 54 47 76 69 61 53 79 71 63 55
Аэродинамическое сопротивление, Па 47 49 52 55 99 104 110 116 144 151 159 168
Расход пара калорифером, кг/ч 199 213 228 242 203 218 235 253 207 225 243 262
Производительность по теплу, кВт 111 119 128 136 113 122 132 141 116 126 136 146

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропроводаНахождение диаметра паропровода от расхода параОнлайн калькулятор 5000 м³/чКалькулятор расчета парового калорифера на производительность 5000 м3/ч

Габаритные размеры калорифера КПСк 2-5

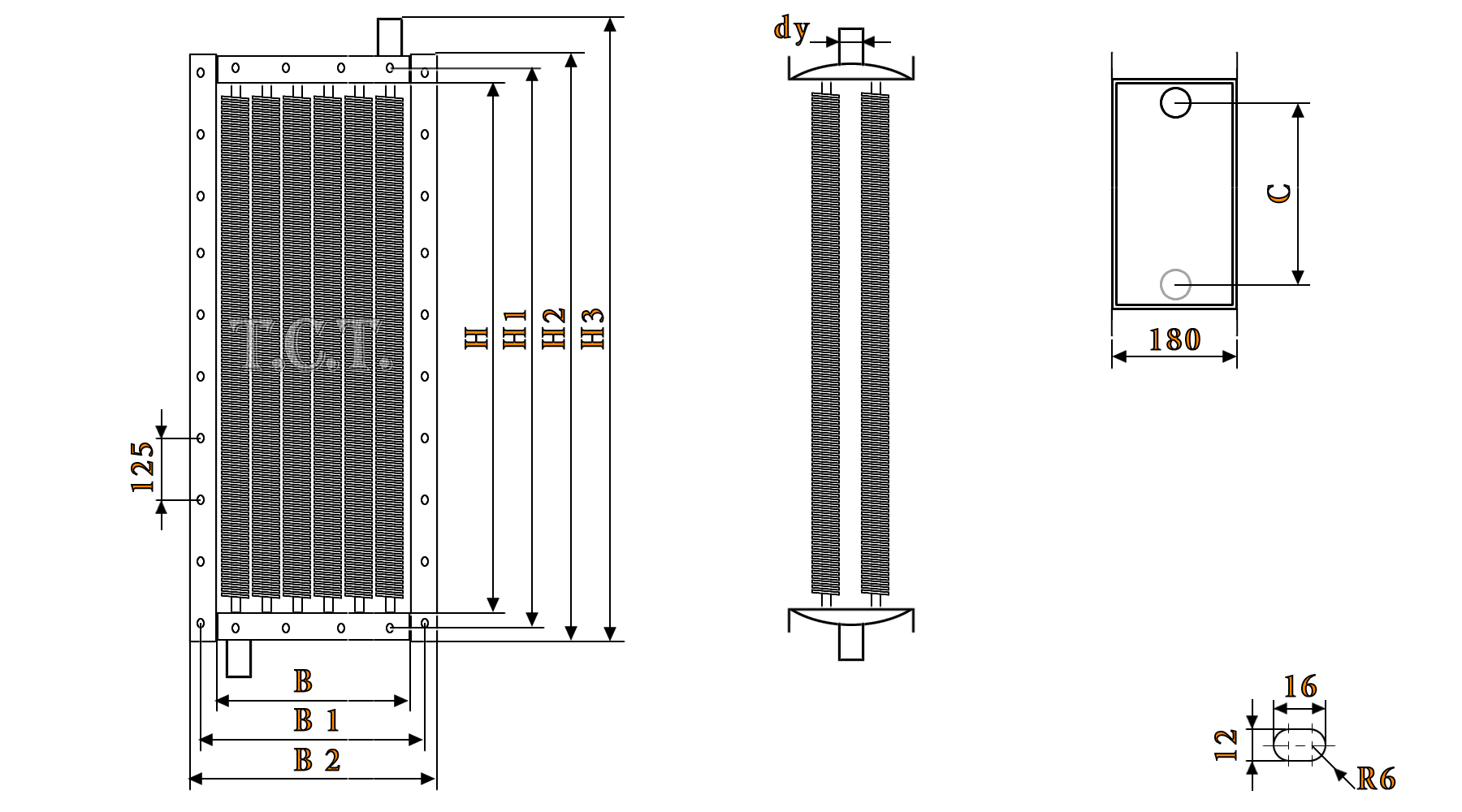

На чертеже калорифера КПСк 2-5 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КПСк 2-5 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КПСк 2-5 парового, мм
HH 1H 2H 3BB 1B 2Cdy
115512031227129237842645028050

Спецификация и стандарты калорифера КПСк 2-5

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 2-5 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КПСк 2-5
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияУ3 по ГОСТ 15150-69
Теплоносительнасыщенный перегретый пар
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995 СНиП 2-04.07-86
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КПСк - характеристикиКаталог калориферов КПСк
