Калорифер КПСк 2-11

Характеристики: 16000 м³/ч;

283 кВт

60 999 руб. с НДС

Калорифер КПСк 2-11 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные двухрядные типоразмеры

Производство и назначение калорифера КПСк 2-11

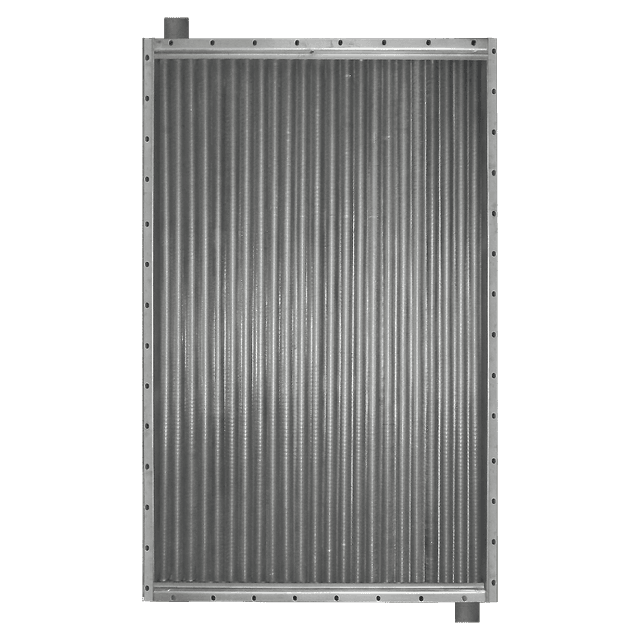

Паровой калорифер КПСк 2-11 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 2-11 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 2-11	от 10 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 2-11 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 2-11 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	16000
Тепловая мощность калорифера, кВт	283
Площадь поверхности теплообмена, м²	57.1
Площадь фронтального сечения, м²	1.66
Емкость воздухонагревателя, м³	0.013
Количество рядов теплообменника	2
Количество теплообменных трубок	47
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	65
Масса, кг	120
Аэродинамическое сопротивление min, Па	9
Аэродинамическое сопротивление max, Па	191
Расход теплоносителя min, кг/час	353
Расход теплоносителя max, кг/час	862
Коэффициент теплопередачи min, Вт/(м²•°С)	38.23
Коэффициент теплопередачи max, Вт/(м²•°С)	69.49

Конструкция калорифера КПСк 2-11

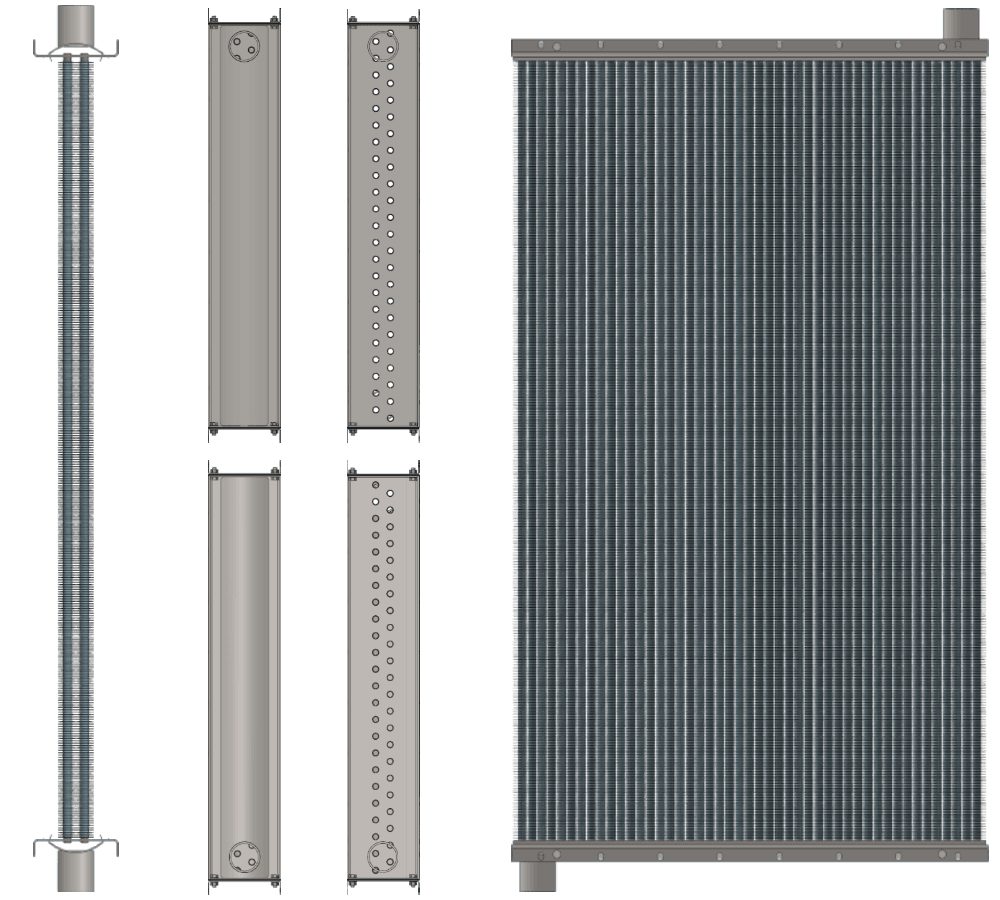

Калорифер одноходовой КПСк 2-11 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 2-11

Ниже представлены расчетные данные парового калорифера КПСк 2-11 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	41	34	28	21	32	25	17	10	28	20	13	5
Аэродинамическое сопротивление, Па	36	38	40	42	84	89	94	100	134	142	150	159
Расход пара калорифером, кг/ч	353	396	437	481	445	496	551	604	501	560	617	679
Производительность по теплу, кВт	222	248	274	302	279	311	346	379	314	351	387	426

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	50	43	36	29	39	32	24	17	34	26	19	11
Аэродинамическое сопротивление, Па	35	37	39	41	82	87	92	97	131	139	147	156
Расход пара калорифером, кг/ч	433	478	523	569	547	600	657	713	617	678	738	802
Производительность по теплу, кВт	265	292	320	348	335	367	402	436	377	415	451	491

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	55	49	42	35	44	36	29	21	38	30	22	14
Аэродинамическое сопротивление, Па	34	36	38	40	81	86	90	96	129	137	145	155
Расход пара калорифером, кг/ч	490	532	578	626	614	672	727	788	694	758	823	889
Производительность по теплу, кВт	294	320	348	376	369	404	437	473	417	455	494	534

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	60	53	46	39	69	62	55	47	71	64	56	49
Аэродинамическое сопротивление, Па	34	36	38	40	69	72	76	80	104	109	115	121
Расход пара калорифером, кг/ч	530	577	624	672	509	560	613	670	519	574	635	693
Производительность по теплу, кВт	314	342	370	398	301	332	363	397	308	340	376	410

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	64	57	50	43	72	65	57	50	74	67	59	51
Аэродинамическое сопротивление, Па	34	35	37	39	68	71	75	79	103	108	114	121
Расход пара калорифером, кг/ч	565	611	659	708	551	603	660	715	564	620	682	744
Производительность по теплу, кВт	331	358	386	415	322	353	386	418	330	363	399	436

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	72	65	58	51	79	71	64	57	80	72	65	57
Аэродинамическое сопротивление, Па	33	34	36	38	67	70	74	78	102	107	112	118
Расход пара калорифером, кг/ч	649	698	747	798	649	707	763	820	674	736	796	862
Производительность по теплу, кВт	369	397	425	454	369	402	434	466	383	419	453	490

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 16000 м³/ч

Габаритные размеры калорифера КПСк 2-11

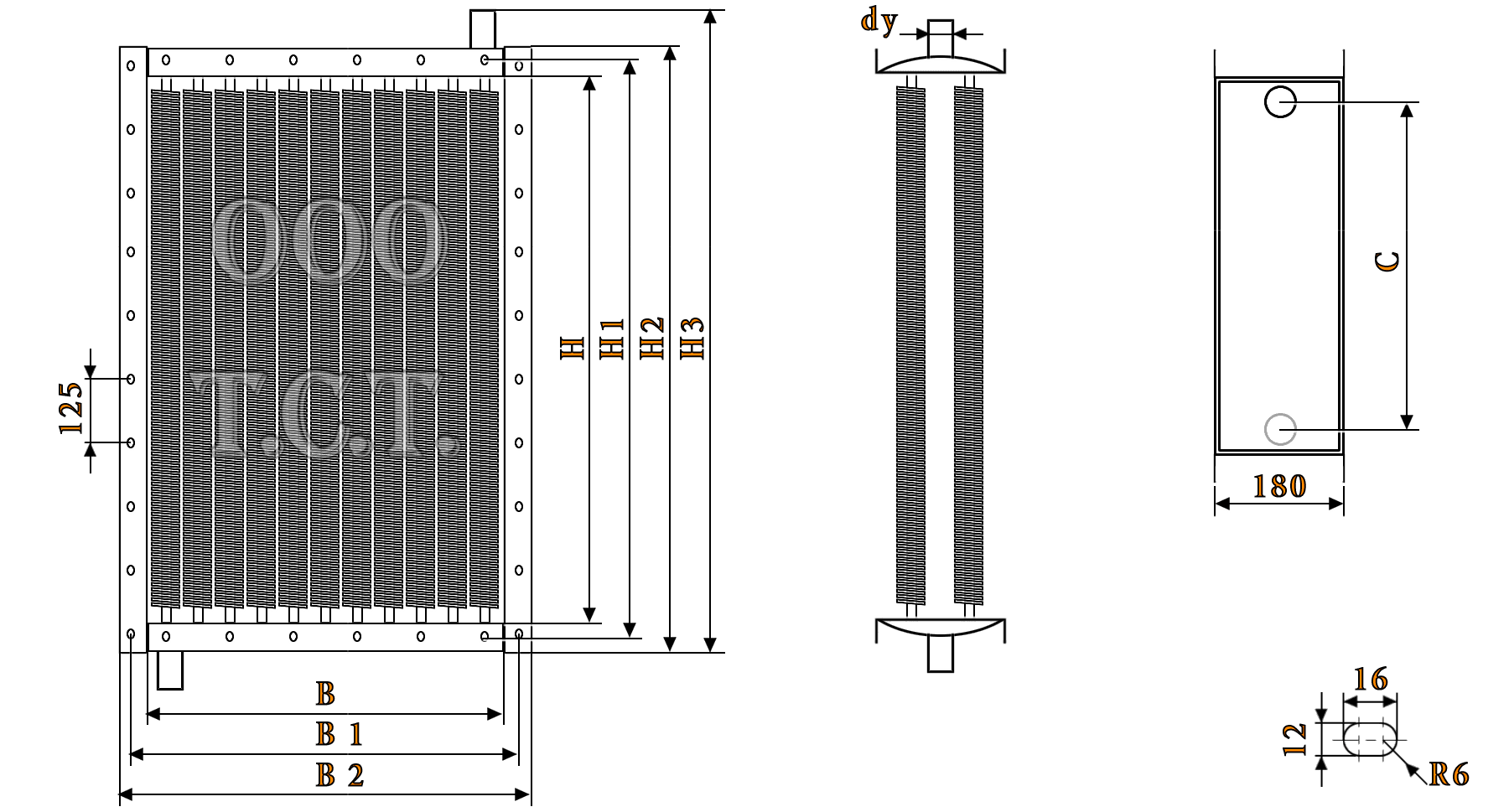

На чертеже калорифера КПСк 2-11 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 2-11 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1655	1703	1727	1792	1000	1048	1072	888	65

Спецификация и стандарты калорифера КПСк 2-11

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 2-11 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 2-11
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 2-11

Заказать калорифер КПСк 2-11 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 2-11:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 2-11:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 2-11 для транспортировки. Внешние габаритные размеры: 1.072 м х 1.857 м х 0.180 м; объем: 0.358 м³; вес калорифера КПСк 2-11: 120 кг.
