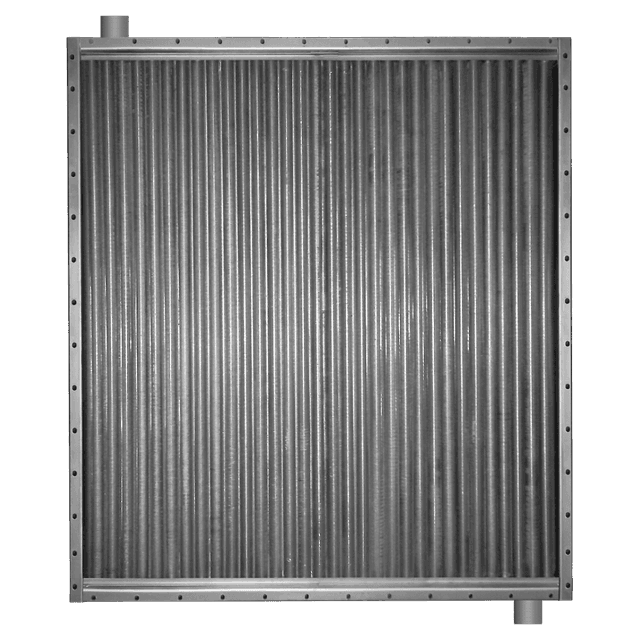

Калорифер КПСк 2-12

Name: Калорифер КПСк 2-12
Brand: Т.С.Т.
SKU: kalorifer-kpsk-2-12
Price: 87386 RUB
Availability: InStock

Калорифер КПСк 2-12

Характеристики: 25000 м³/ч;

436 кВт

87 386 руб. с НДС

Калорифер КПСк 2-12 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные двухрядные типоразмеры

Производство и назначение калорифера КПСк 2-12

Паровой калорифер КПСк 2-12 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 2-12 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 2-12	от 10 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 2-12 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 2-12 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	25000
Тепловая мощность калорифера, кВт	436
Площадь поверхности теплообмена, м²	86.2
Площадь фронтального сечения, м²	2.488
Емкость воздухонагревателя, м³	0.02
Количество рядов теплообменника	2
Количество теплообменных трубок	71
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	65
Масса, кг	174
Аэродинамическое сопротивление min, Па	9
Аэродинамическое сопротивление max, Па	191
Расход теплоносителя min, кг/час	546
Расход теплоносителя max, кг/час	1327
Коэффициент теплопередачи min, Вт/(м²•°С)	38.23
Коэффициент теплопередачи max, Вт/(м²•°С)	69.49

Конструкция калорифера КПСк 2-12

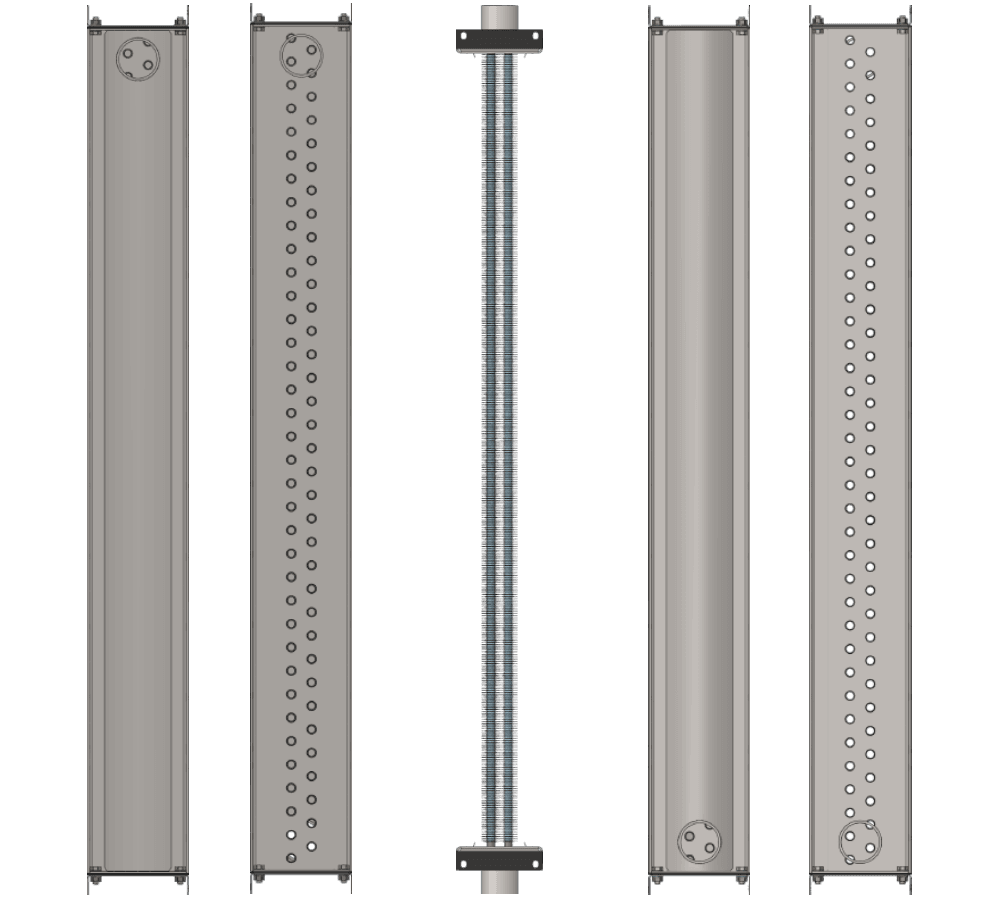

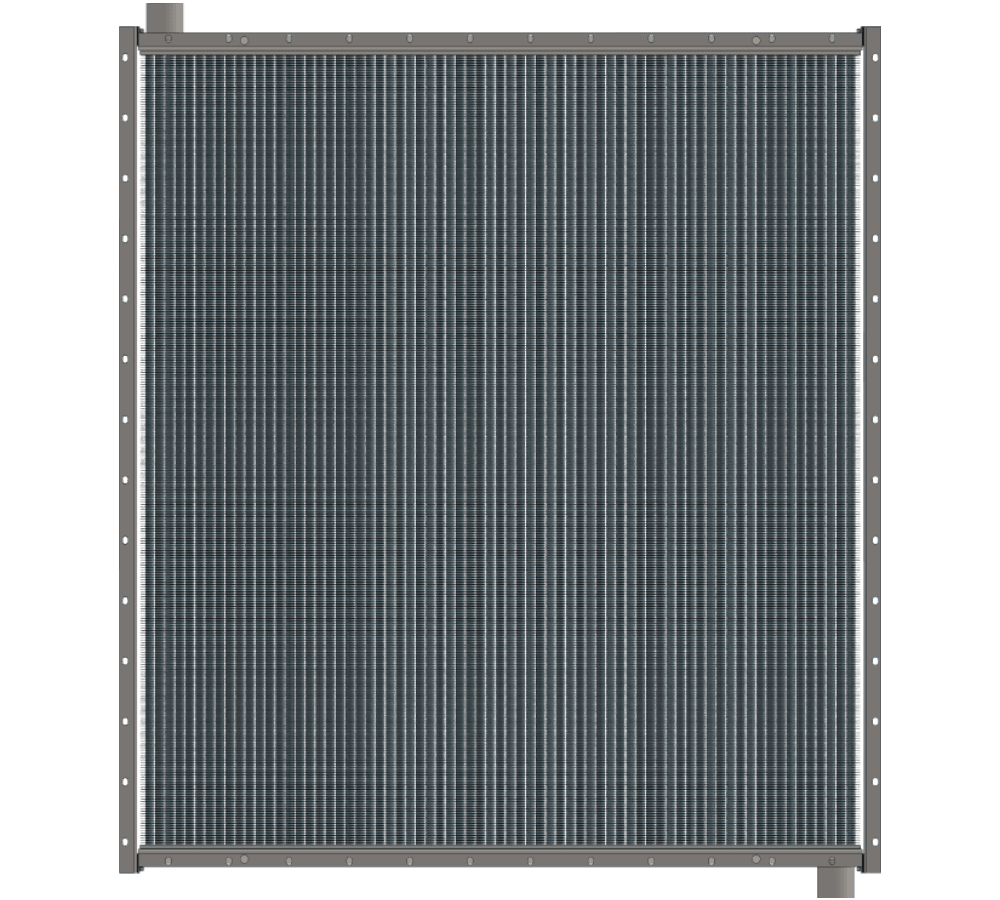

Калорифер одноходовой КПСк 2-12 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 2-12

Ниже представлены расчетные данные парового калорифера КПСк 2-12 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	40	34	27	20	32	25	17	10	28	20	12	4
Аэродинамическое сопротивление, Па	39	41	43	46	86	91	97	102	144	153	162	173
Расход пара калорифером, кг/ч	546	607	674	742	675	752	836	917	767	858	951	1047
Производительность по теплу, кВт	342	381	422	465	424	472	524	575	481	538	596	656

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	49	42	35	29	39	32	24	17	34	26	18	10
Аэродинамическое сопротивление, Па	38	40	42	45	84	89	94	100	141	150	159	169
Расход пара калорифером, кг/ч	669	737	806	872	830	910	997	1081	945	1039	1136	1236
Производительность по теплу, кВт	409	451	493	533	508	557	610	661	578	636	695	756

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	55	48	41	34	44	36	29	21	37	30	22	14
Аэродинамическое сопротивление, Па	37	39	41	44	83	88	93	98	140	148	157	167
Расход пара калорифером, кг/ч	751	820	891	964	932	1020	1104	1195	1070	1161	1261	1363
Производительность по теплу, кВт	451	493	536	579	560	613	663	718	643	698	758	819

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	59	52	45	38	69	62	54	47	71	63	56	48
Аэродинамическое сопротивление, Па	37	39	41	43	70	74	78	82	113	118	124	131
Расход пара калорифером, кг/ч	818	889	961	1035	772	850	935	1017	795	886	972	1067
Производительность по теплу, кВт	485	527	569	613	457	504	554	603	471	525	576	632

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	63	56	49	42	72	65	57	50	73	66	58	51
Аэродинамическое сопротивление, Па	36	38	40	43	70	73	77	81	112	117	124	130
Расход пара калорифером, кг/ч	870	942	1015	1091	835	915	1001	1084	870	956	1050	1141
Производительность по теплу, кВт	509	552	595	639	489	536	586	635	509	560	615	668

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	71	64	57	50	79	71	64	56	79	72	64	56
Аэродинамическое сопротивление, Па	35	37	39	42	68	72	76	80	110	115	122	128
Расход пара калорифером, кг/ч	1000	1074	1151	1229	985	1073	1157	1249	1038	1128	1226	1327
Производительность по теплу, кВт	568	611	654	699	560	610	658	710	591	642	697	754

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 25000 м³/ч

Габаритные размеры калорифера КПСк 2-12

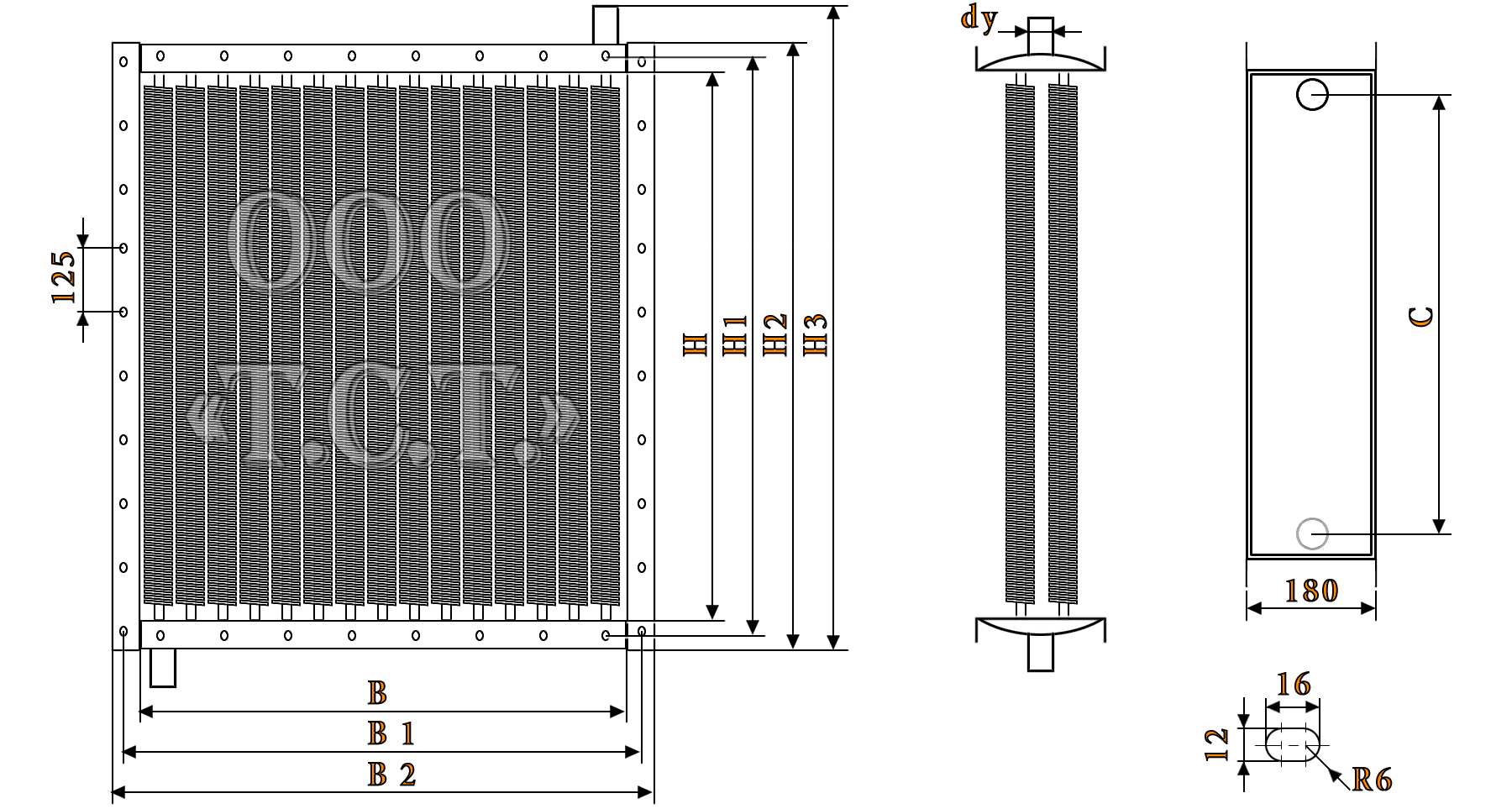

На чертеже калорифера КПСк 2-12 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 2-12 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1655	1703	1727	1792	1500	1548	1572	1388	65

Спецификация и стандарты калорифера КПСк 2-12

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 2-12 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 2-12
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 2-12

Заказать калорифер КПСк 2-12 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 2-12:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 2-12:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 2-12 для транспортировки. Внешние габаритные размеры: 1.572 м х 1.857 м х 0.180 м; объем: 0.525 м³; вес калорифера КПСк 2-12: 174 кг.
