Калорифер КПСк 2-7

Воздухонагреватель КПСк 2-7

Калорифер КПСк 2-7

Характеристики: 3150 м3/ч;

55 кВт

17 459 руб. с НДС

Калорифер КПСк 2-7 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные двухрядные типоразмеры

Производство и назначение калорифера КПСк 2-7

Паровой калорифер КПСк 2-7 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 2-7 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КПСк 2-7от 5 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КПСк 2-7 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 2-7 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час3150
Тепловая мощность калорифера, кВт55
Площадь поверхности теплообмена, м211.1
Площадь фронтального сечения, м20.329
Емкость воздухонагревателя, м30.004
Количество рядов теплообменника2
Количество теплообменных трубок23
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг30
Аэродинамическое сопротивление min, Па9
Аэродинамическое сопротивление max, Па191
Расход теплоносителя min, кг/час73
Расход теплоносителя max, кг/час177
Коэффициент теплопередачи min, Вт/(м2•°С)40.87
Коэффициент теплопередачи max, Вт/(м2•°С)74.29

Конструкция калорифера КПСк 2-7

Калорифер одноходовой КПСк 2-7 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

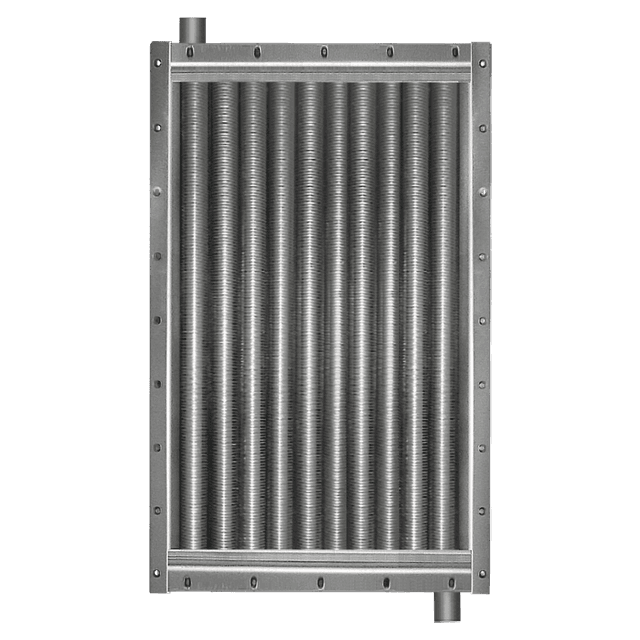

Воздухонагреватель КПСк 2-7 паровой
Калорифер КПСк 2-7 чертеж

Таблица расчета и подбора парового калорифера КПСк 2-7

Ниже представлены расчетные данные парового калорифера КПСк 2-7 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 3150 4500 6300
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 42 36 30 23 35 28 21 14 29 22 14 6
Аэродинамическое сопротивление, Па 35 37 39 42 70 74 78 82 132 139 148 157
Расход пара калорифером, кг/ч 73 81 89 98 87 97 108 118 103 115 127 140
Производительность по теплу, кВт 46 51 56 62 55 61 68 74 65 72 80 88
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 3150 4500 6300
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 52 45 39 32 43 36 29 21 36 28 20 12
Аэродинамическое сопротивление, Па 34 36 38 40 68 72 76 80 129 136 145 154
Расход пара калорифером, кг/ч 89 98 106 116 107 118 128 140 126 139 152 166
Производительность по теплу, кВт 54 60 65 71 65 72 78 86 77 85 93 101
Давление сухого насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Объем нагреваемого воздуха, м³/ч 3150 4500 6300
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 58 51 45 38 48 41 34 26 40 32 24 16
Аэродинамическое сопротивление, Па 34 36 37 40 67 71 75 79 127 134 143 152
Расход пара калорифером, кг/ч 100 109 118 128 120 131 142 154 142 155 169 183
Производительность по теплу, кВт 60 65 71 77 72 79 86 93 86 93 101 110
Давление сухого насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Объем нагреваемого воздуха, м³/ч 3150 4500 6300
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 62 56 49 42 73 66 59 52 73 66 58 51
Аэродинамическое сопротивление, Па 33 35 37 39 57 60 63 66 102 107 113 119
Расход пара калорифером, кг/ч 109 118 127 137 99 110 120 131 106 118 130 142
Производительность по теплу, кВт 64 70 75 81 59 65 71 78 63 70 77 84
Давление сухого насыщенного пара, МПа 0,5
Температура пара, °С 151,8
Объем нагреваемого воздуха, м³/ч 3150 4500 6300
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 66 60 53 46 76 69 62 55 76 68 61 53
Аэродинамическое сопротивление, Па 33 35 36 39 56 59 62 65 102 107 112 118
Расход пара калорифером, кг/ч 116 125 135 145 108 118 129 140 115 128 140 153
Производительность по теплу, кВт 68 73 79 85 63 69 75 82 68 75 82 89
Давление сухого насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Объем нагреваемого воздуха, м³/ч 3150 4500 6300
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 75 68 61 55 83 76 69 62 82 74 67 59
Аэродинамическое сопротивление, Па 32 34 36 37 55 58 61 64 100 105 110 116
Расход пара калорифером, кг/ч 132 142 153 163 127 138 149 161 138 151 163 177
Производительность по теплу, кВт 75 81 87 92 72 79 85 91 79 86 93 101

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропроводаНахождение диаметра паропровода от расхода параОнлайн калькулятор 3500 м³/чКалькулятор расчета парового калорифера на производительность 3500 м3/ч

Габаритные размеры калорифера КПСк 2-7

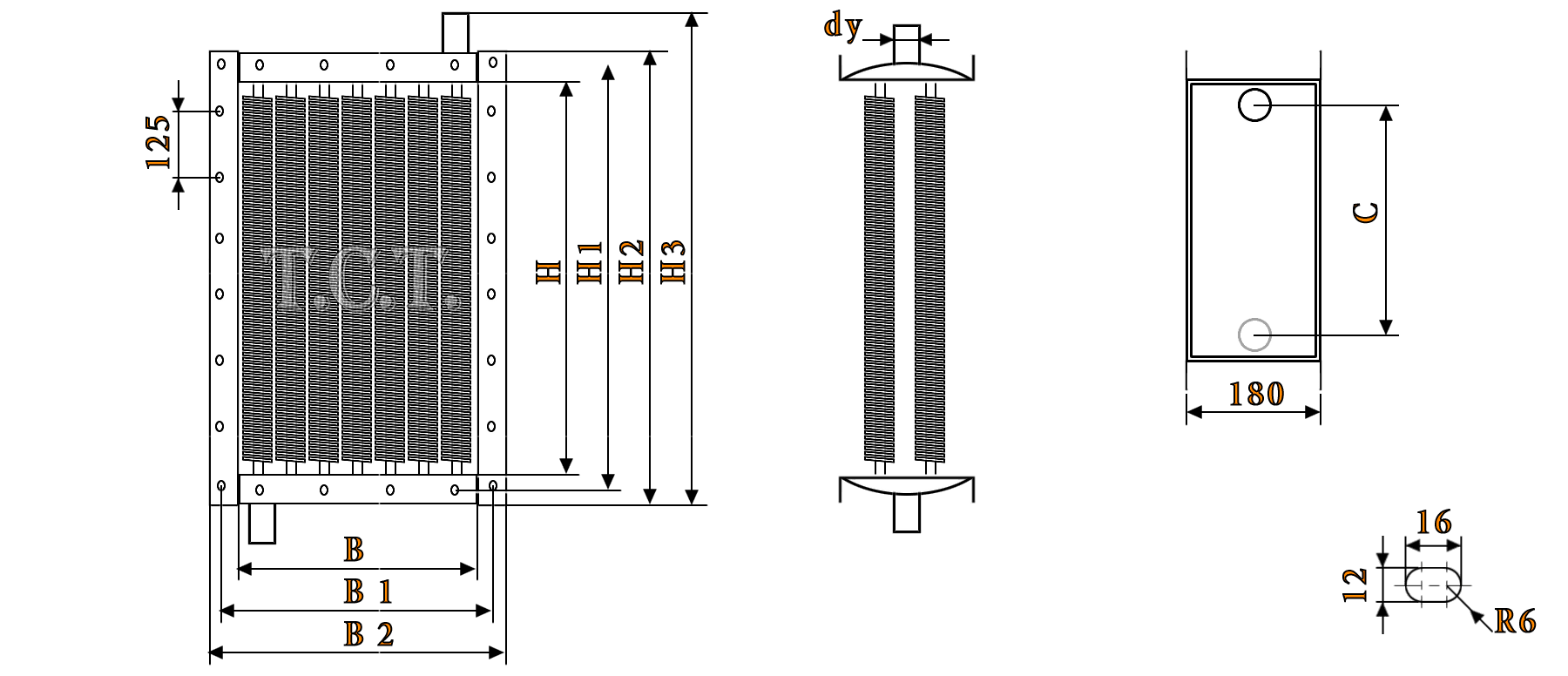

На чертеже калорифера КПСк 2-7 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КПСк 2-7 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КПСк 2-7 парового, мм
HH 1H 2H 3BB 1B 2Cdy
65570372779250054857240250

Спецификация и стандарты калорифера КПСк 2-7

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 2-7 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КПСк 2-7
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияУ3 по ГОСТ 15150-69
Теплоносительнасыщенный перегретый пар
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995 СНиП 2-04.07-86
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КПСк - характеристикиКаталог калориферов КПСк

Оплата и доставка калорифера КПСк 2-7

Заказать калорифер КПСк 2-7 на нашем предприятии можно следующими способами:

  • • позвонив по телефону: +7 (904) 968-14-88
  • • заполнив форму заявки на нашем сайте
  • • отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 2-7:

  • • на основании счета с частичной или полной оплатой
  • • на основании договора с частичной или полной постоплатой

Первичная документация:

  • • универсальный передаточный документ УПД
  • • обмен документами через ЭДО
Банковские реквизиты ООО «Т.С.Т.»
ИННКПП5404002676540401001
БИК044525411043207612
Расчетный счет407 028 105 1307 00 000 31407 028 100 2621 01 023 57
БанкФилиал «Центральный» Банка ВТБ ПАО г. МоскваКемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет301 018 101 4525 00 004 11301 018 102 0000 00 006 12

Доставка калорифера КПСк 2-7:

  • • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
  • • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
  • • поставка автотранспортом нашего предприятия
Данные парового теплообменника КП-Ск 2-7 для транспортировки. Внешние габаритные размеры: 0.572 м х 0.857 м х 0.180 м; объем: 0.088 м3; вес калорифера КПСк 2-7: 30 кг.
