Калорифер КПСк 2-8

Воздухонагреватель КПСк 2-8

Калорифер КПСк 2-8

Характеристики: 4000 м3/ч;

68 кВт

19 491 руб. с НДС

Калорифер КПСк 2-8 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные двухрядные типоразмеры

Производство и назначение калорифера КПСк 2-8

Паровой калорифер КПСк 2-8 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 2-8 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КПСк 2-8от 5 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КПСк 2-8 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 2-8 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час4000
Тепловая мощность калорифера, кВт68
Площадь поверхности теплообмена, м213.2
Площадь фронтального сечения, м20.392
Емкость воздухонагревателя, м30.004
Количество рядов теплообменника2
Количество теплообменных трубок23
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг35
Аэродинамическое сопротивление min, Па9
Аэродинамическое сопротивление max, Па191
Расход теплоносителя min, кг/час88
Расход теплоносителя max, кг/час215
Коэффициент теплопередачи min, Вт/(м2•°С)40.36
Коэффициент теплопередачи max, Вт/(м2•°С)73.37

Конструкция калорифера КПСк 2-8

Калорифер одноходовой КПСк 2-8 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

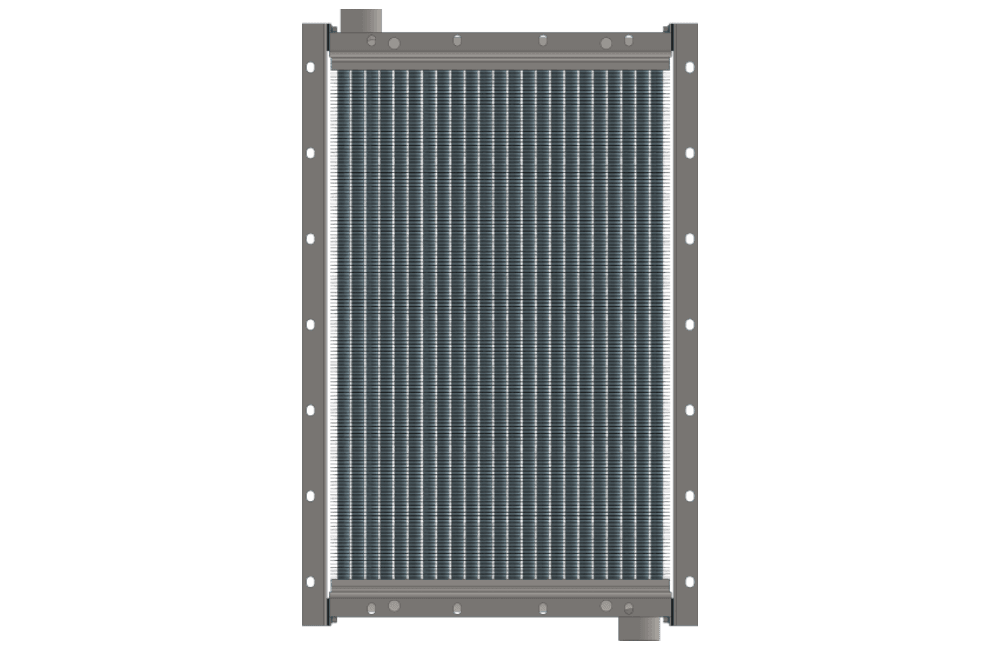

Воздухонагреватель КПСк 2-8 паровой

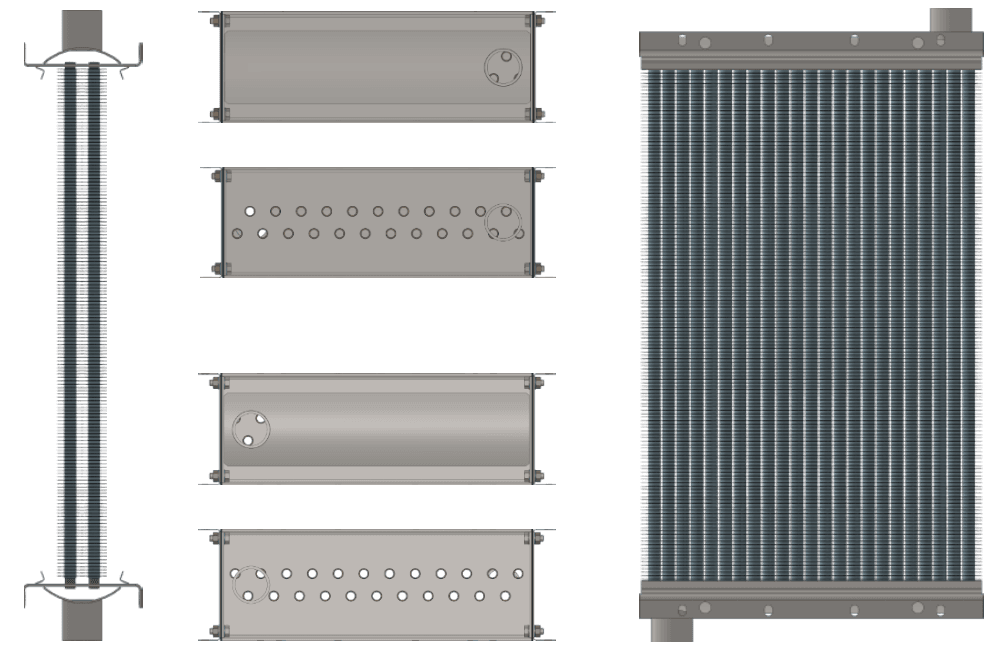

Калорифер КПСк 2-8 чертеж

Таблица расчета и подбора парового калорифера КПСк 2-8

Ниже представлены расчетные данные парового калорифера КПСк 2-8 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 41 34 27 21 33 26 18 11 28 20 12 5
Аэродинамическое сопротивление, Па 40 42 45 47 86 91 97 102 148 157 167 177
Расход пара калорифером, кг/ч 88 99 110 120 108 121 134 147 125 139 155 169
Производительность по теплу, кВт 55 62 69 75 68 76 84 92 78 87 97 106
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 49 43 36 29 40 33 25 18 34 26 18 10
Аэродинамическое сопротивление, Па 39 41 43 46 84 89 94 100 145 154 164 174
Расход пара калорифером, кг/ч 109 119 130 142 133 146 160 174 154 169 185 201
Производительность по теплу, кВт 66 73 80 87 82 90 98 106 94 103 113 123
Давление сухого насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 55 49 42 35 45 37 30 22 38 30 22 14
Аэродинамическое сопротивление, Па 38 40 42 45 83 88 93 99 144 152 161 172
Расход пара калорифером, кг/ч 122 133 144 156 150 164 178 192 173 189 205 222
Производительность по теплу, кВт 73 80 87 94 90 99 107 116 104 113 123 133
Давление сухого насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 60 53 46 39 70 63 55 48 71 64 56 49
Аэродинамическое сопротивление, Па 38 40 42 44 70 74 78 82 116 121 128 135
Расход пара калорифером, кг/ч 132 144 155 167 124 137 150 164 129 143 158 172
Производительность по теплу, кВт 78 85 92 99 73 81 89 97 77 85 94 102
Давление сухого насыщенного пара, МПа 0,5
Температура пара, °С 151,8
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 63 57 50 43 73 66 58 51 74 66 59 51
Аэродинамическое сопротивление, Па 37 39 41 44 70 73 77 81 115 121 127 134
Расход пара калорифером, кг/ч 141 152 164 176 134 147 161 175 140 155 170 185
Производительность по теплу, кВт 83 89 96 103 79 86 94 102 82 91 99 109
Давление сухого насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 72 65 58 51 80 72 65 58 80 72 65 57
Аэродинамическое сопротивление, Па 36 38 40 43 69 72 76 80 113 119 125 131
Расход пара калорифером, кг/ч 162 174 186 199 158 173 186 200 168 183 198 215
Производительность по теплу, кВт 92 99 106 113 90 98 106 114 95 104 113 122

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропроводаНахождение диаметра паропровода от расхода параОнлайн калькулятор 4000 м³/чКалькулятор расчета парового калорифера на производительность 4000 м3/ч

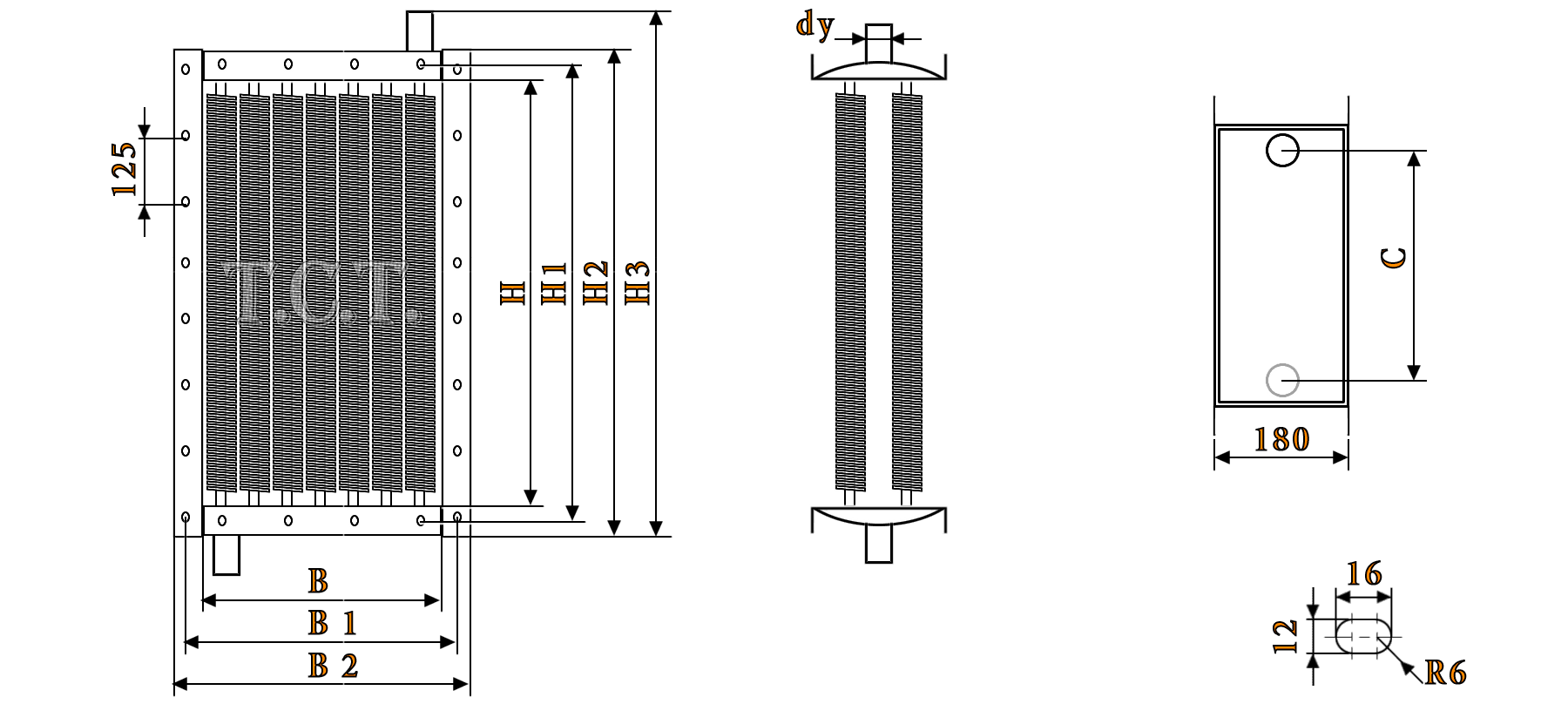

Габаритные размеры калорифера КПСк 2-8

На чертеже калорифера КПСк 2-8 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КПСк 2-8 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КПСк 2-8 парового, мм
HH 1H 2H 3BB 1B 2Cdy
78082885291750054857240250

Спецификация и стандарты калорифера КПСк 2-8

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 2-8 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КПСк 2-8
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияУ3 по ГОСТ 15150-69
Теплоносительнасыщенный перегретый пар
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995 СНиП 2-04.07-86
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КПСк - характеристикиКаталог калориферов КПСк

Оплата и доставка калорифера КПСк 2-8

Заказать калорифер КПСк 2-8 на нашем предприятии можно следующими способами:

  • • позвонив по телефону: +7 (904) 968-14-88
  • • заполнив форму заявки на нашем сайте
  • • отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 2-8:

  • • на основании счета с частичной или полной оплатой
  • • на основании договора с частичной или полной постоплатой

Первичная документация:

  • • универсальный передаточный документ УПД
  • • обмен документами через ЭДО
Банковские реквизиты ООО «Т.С.Т.»
ИННКПП5404002676540401001
БИК044525411043207612
Расчетный счет407 028 105 1307 00 000 31407 028 100 2621 01 023 57
БанкФилиал «Центральный» Банка ВТБ ПАО г. МоскваКемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет301 018 101 4525 00 004 11301 018 102 0000 00 006 12

Доставка калорифера КПСк 2-8:

  • • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
  • • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
  • • поставка автотранспортом нашего предприятия
Данные парового теплообменника КП-Ск 2-8 для транспортировки. Внешние габаритные размеры: 0.572 м х 0.982 м х 0.180 м; объем: 0.101 м3; вес калорифера КПСк 2-8: 35 кг.
