Калорифер КПСк 2-3

Name: Калорифер КПСк 2-3
Brand: Т.С.Т.
SKU: kalorifer-kpsk-2-3
Price: 16056 RUB
Availability: InStock

Калорифер КПСк 2-3

Характеристики: 3150 м³/ч;

47 кВт

16 056 руб. с НДС

Калорифер КПСк 2-3 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные двухрядные типоразмеры

Производство и назначение калорифера КПСк 2-3

Паровой калорифер КПСк 2-3 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 2-3 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 2-3	от 7 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 2-3 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 2-3 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	3150
Тепловая мощность калорифера, кВт	47
Площадь поверхности теплообмена, м²	9.8
Площадь фронтального сечения, м²	0.29
Емкость воздухонагревателя, м³	0.003
Количество рядов теплообменника	2
Количество теплообменных трубок	17
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	28
Аэродинамическое сопротивление min, Па	9
Аэродинамическое сопротивление max, Па	191
Расход теплоносителя min, кг/час	66
Расход теплоносителя max, кг/час	172
Коэффициент теплопередачи min, Вт/(м²•°С)	40.36
Коэффициент теплопередачи max, Вт/(м²•°С)	73.37

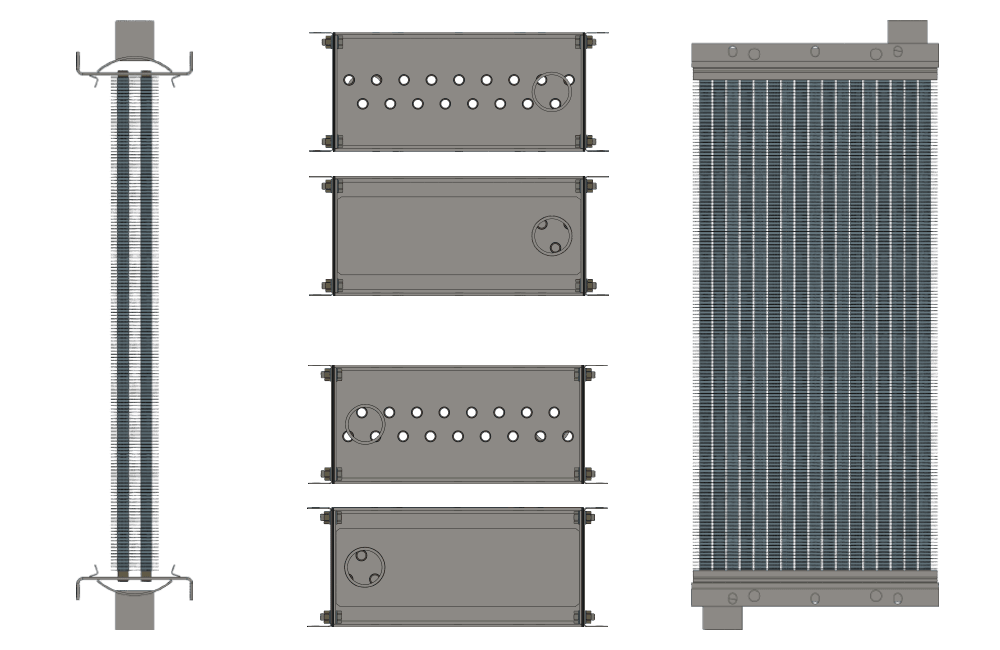

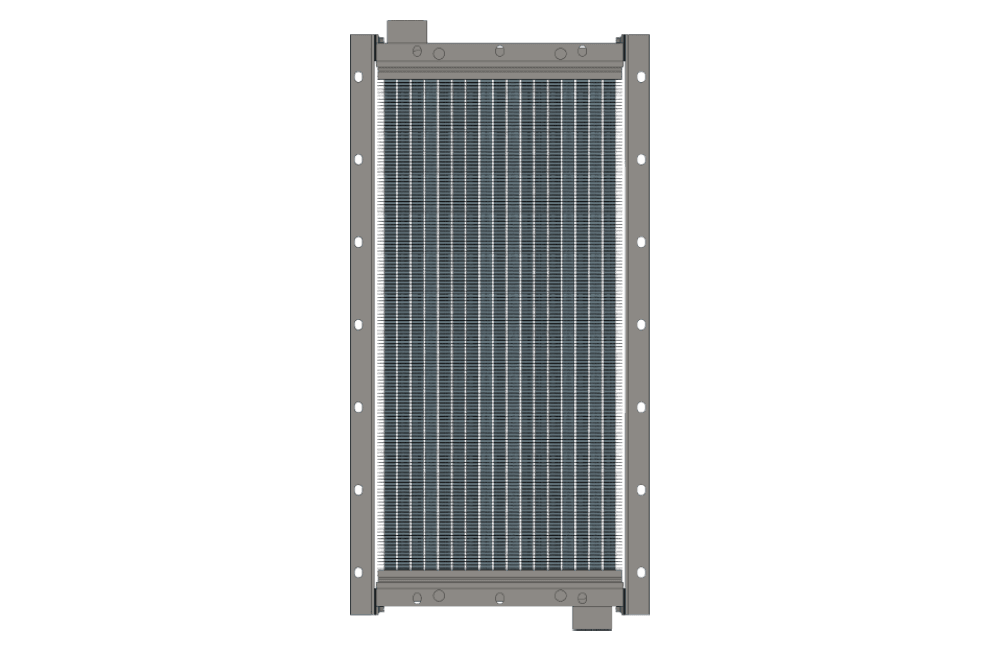

Конструкция калорифера КПСк 2-3

Калорифер одноходовой КПСк 2-3 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 2-3

Ниже представлены расчетные данные парового калорифера КПСк 2-3 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	40	34	27	20	33	25	18	11	28	20	12	4
Аэродинамическое сопротивление, Па	41	43	46	48	88	94	99	105	152	161	171	182
Расход пара калорифером, кг/ч	66	74	82	90	81	91	100	110	93	104	115	127
Производительность по теплу, кВт	42	46	51	56	51	57	63	69	58	65	72	80

Давление сухого насыщенного пара, МПа	0,15
Температура пара, °С	111,4
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	45	39	32	25	37	29	22	14	31	24	16	8
Аэродинамическое сопротивление, Па	40	43	45	48	87	92	98	104	151	159	169	180
Расход пара калорифером, кг/ч	75	82	91	99	91	102	111	122	106	116	128	140
Производительность по теплу, кВт	46	51	56	61	57	63	69	75	65	72	79	86

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	49	43	36	29	40	32	25	17	34	26	18	10
Аэродинамическое сопротивление, Па	40	42	44	47	86	91	97	103	149	158	168	178
Расход пара калорифером, кг/ч	81	89	97	106	100	110	120	130	115	126	138	150
Производительность по теплу, кВт	50	54	59	65	61	67	73	80	70	77	84	92

Давление сухого насыщенного пара, МПа	0,25
Температура пара, °С	127,4
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	52	46	39	32	42	35	27	20	36	28	20	12
Аэродинамическое сопротивление, Па	40	42	44	46	86	91	96	102	148	157	167	177
Расход пара калорифером, кг/ч	87	94	103	112	107	116	127	137	122	134	146	158
Производительность по теплу, кВт	52	57	62	68	65	71	77	83	74	81	88	96

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	55	48	42	35	44	37	29	22	38	30	22	14
Аэродинамическое сопротивление, Па	39	41	44	46	85	90	95	101	147	156	165	176
Расход пара калорифером, кг/ч	91	99	107	116	113	122	133	144	129	141	153	165
Производительность по теплу, кВт	55	60	65	70	68	74	80	86	78	85	92	99

Давление сухого насыщенного пара, МПа	1,0
Температура пара, °С	179,9
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	76	69	62	55	83	76	68	61	83	75	67	60
Аэродинамическое сопротивление, Па	37	39	41	43	70	73	77	81	115	121	127	134
Расход пара калорифером, кг/ч	129	138	148	157	128	138	150	160	136	148	160	172
Производительность по теплу, кВт	72	77	83	88	72	77	84	90	76	83	90	96

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 3000 м³/ч

Габаритные размеры калорифера КПСк 2-3

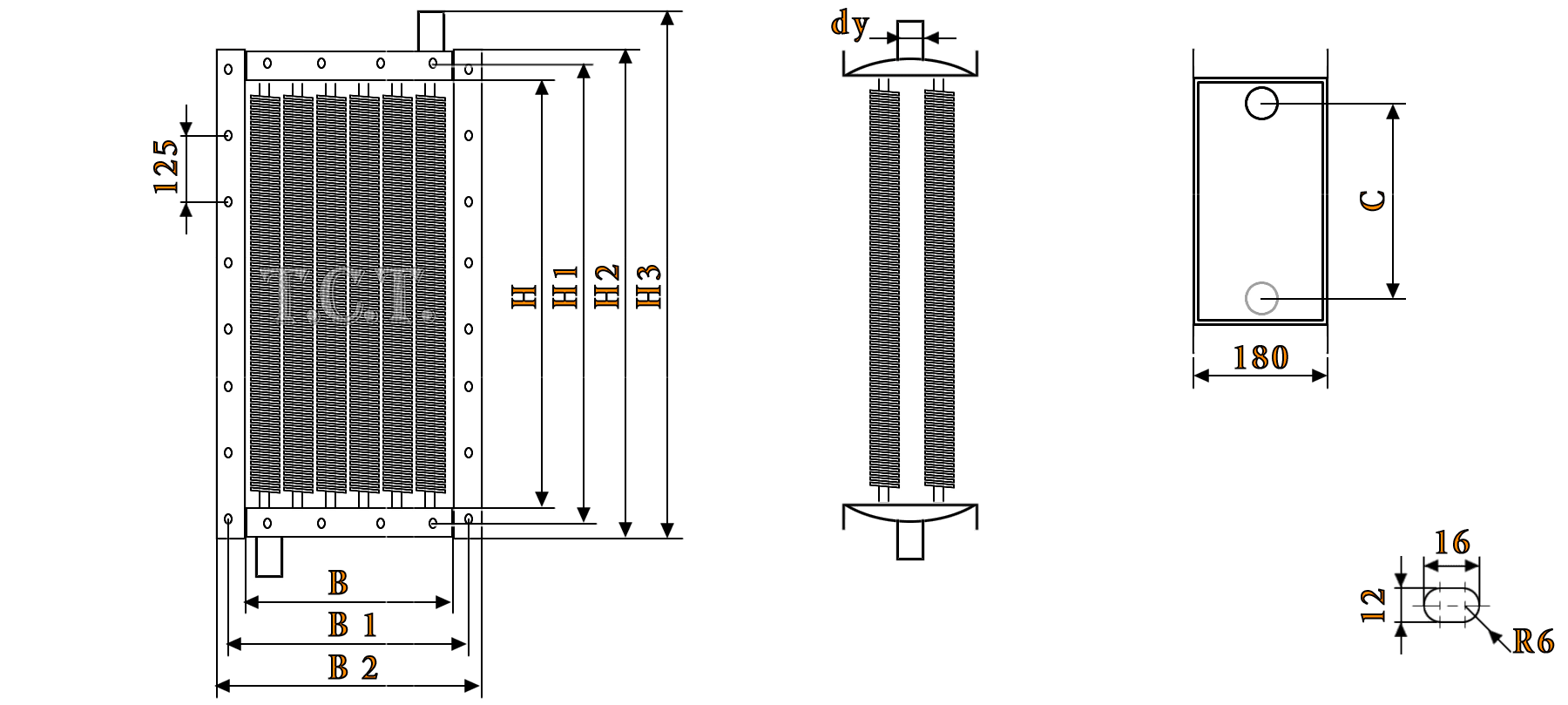

На чертеже калорифера КПСк 2-3 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 2-3 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
780	828	852	917	378	426	450	280	50

Спецификация и стандарты калорифера КПСк 2-3

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 2-3 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 2-3
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 2-3

Заказать калорифер КПСк 2-3 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 2-3:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 2-3:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 2-3 для транспортировки. Внешние габаритные размеры: 0.450 м х 0.982 м х 0.180 м; объем: 0.080 м³; вес калорифера КПСк 2-3: 28 кг.
