Калорифер КПСк 4-3

Name: Калорифер КПСк 4-3
Brand: Т.С.Т.
SKU: kalorifer-kpsk-4-3
Price: 20919 RUB
Availability: InStock

Калорифер КПСк 4-3

Характеристики: 3150 м³/ч;

80 кВт

20 919 руб. с НДС

Калорифер КПСк 4-3 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-3

Паровой калорифер КПСк 4-3 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-3 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 4-3	от 7 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 4-3 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-3 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	3150
Тепловая мощность калорифера, кВт	80
Площадь поверхности теплообмена, м²	19.5
Площадь фронтального сечения, м²	0.29
Емкость воздухонагревателя, м³	0.005
Количество рядов теплообменника	4
Количество теплообменных трубок	34
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	44
Аэродинамическое сопротивление min, Па	18
Аэродинамическое сопротивление max, Па	390
Расход теплоносителя min, кг/час	76
Расход теплоносителя max, кг/час	244
Коэффициент теплопередачи min, Вт/(м²•°С)	31.94
Коэффициент теплопередачи max, Вт/(м²•°С)	70.86

Конструкция калорифера КПСк 4-3

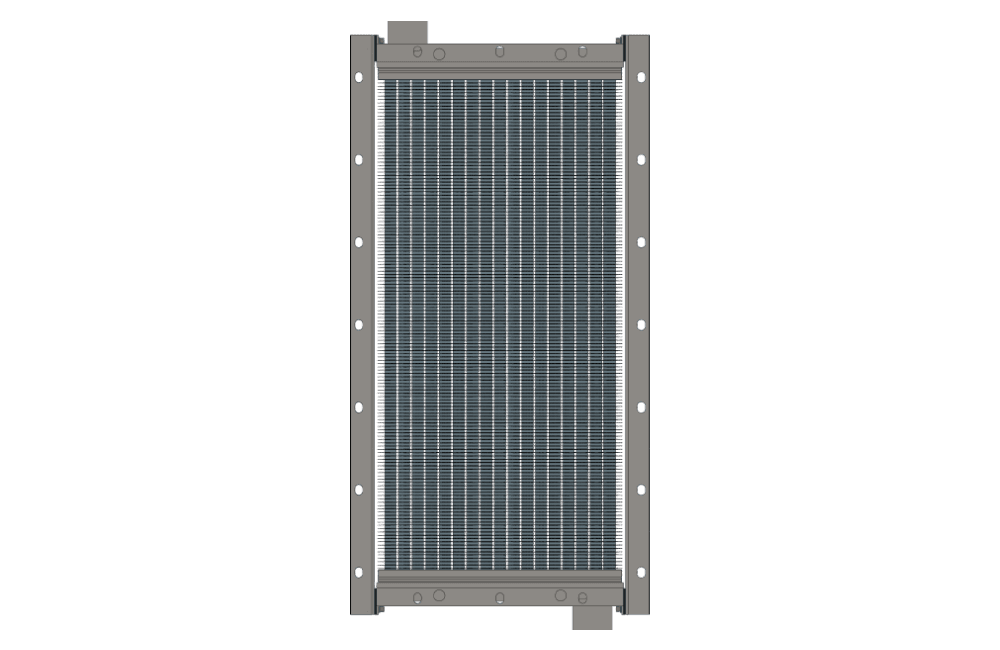

Калорифер одноходовой КПСк 4-3 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 4-3

Ниже представлены расчетные данные парового калорифера КПСк 4-3 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,05
Температура пара, °С	81,3
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	49	44	40	35	42	37	32	26	38	32	26	20
Аэродинамическое сопротивление, Па	82	86	89	94	175	184	193	204	301	317	334	352
Расход пара калорифером, кг/ч	76	88	98	111	101	115	130	146	122	139	157	176
Производительность по теплу, кВт	49	56	63	71	65	74	83	93	78	89	101	113

Давление сухого насыщенного пара, МПа	0,07
Температура пара, °С	89,9
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	54	50	45	40	47	42	36	31	42	36	30	24
Аэродинамическое сопротивление, Па	80	84	88	92	173	181	191	200	297	313	329	348
Расход пара калорифером, кг/ч	85	96	107	120	112	126	142	157	135	153	172	191
Производительность по теплу, кВт	54	61	68	76	71	80	90	100	86	97	109	121

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	60	56	51	46	52	47	42	36	47	41	35	29
Аэродинамическое сопротивление, Па	79	82	86	91	170	178	187	197	293	308	324	342
Расход пара калорифером, кг/ч	95	105	117	130	125	140	154	171	151	169	187	207
Производительность по теплу, кВт	59	66	74	81	78	88	97	107	94	106	118	130

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	73	69	64	59	63	58	53	47	57	51	45	39
Аэродинамическое сопротивление, Па	76	79	83	87	165	172	181	190	284	298	314	331
Расход пара калорифером, кг/ч	115	126	139	152	153	168	184	201	184	203	223	243
Производительность по теплу, кВт	71	77	85	93	94	103	112	123	113	124	136	148

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	82	77	72	68	71	66	60	55	64	58	52	46
Аэродинамическое сопротивление, Па	74	77	81	85	161	168	177	185	278	292	307	323
Расход пара калорифером, кг/ч	129	141	154	166	171	186	203	219	206	226	246	266
Производительность по теплу, кВт	77	85	92	99	103	112	122	132	124	136	148	160

Давление сухого насыщенного пара, МПа	0,7
Температура пара, °С	165,0
Объем нагреваемого воздуха, м³/ч	3000				4500				6000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	102	97	93	88	104	99	94	89	102	97	91	85
Аэродинамическое сопротивление, Па	70	73	76	79	134	140	146	152	223	232	243	254
Расход пара калорифером, кг/ч	163	176	189	202	170	185	201	217	188	206	225	244
Производительность по теплу, кВт	94	101	108	116	98	106	115	124	108	118	129	140

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 3000 м³/ч

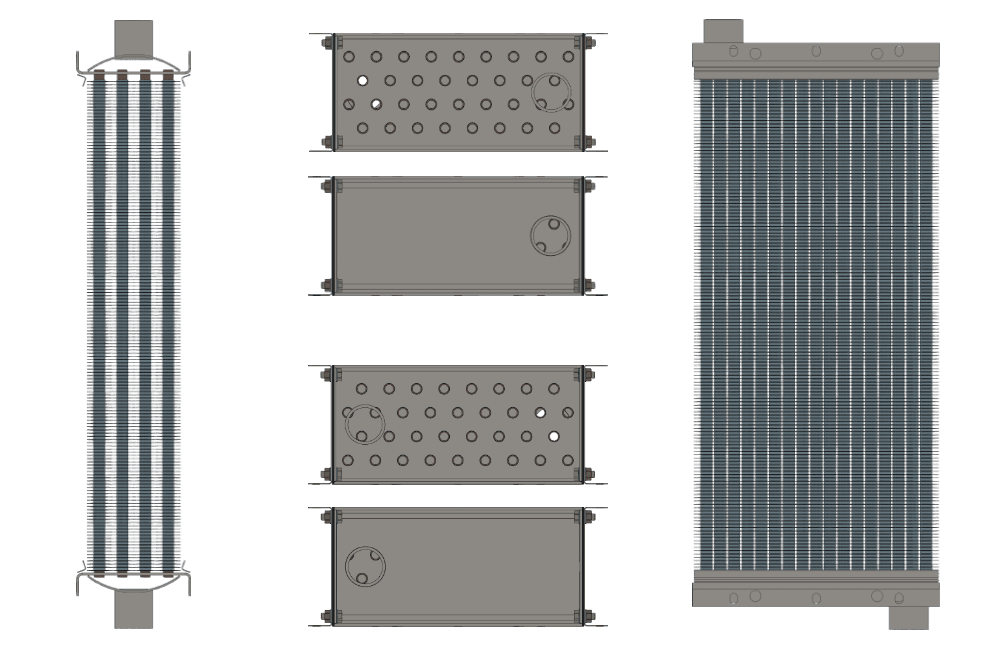

Габаритные размеры калорифера КПСк 4-3

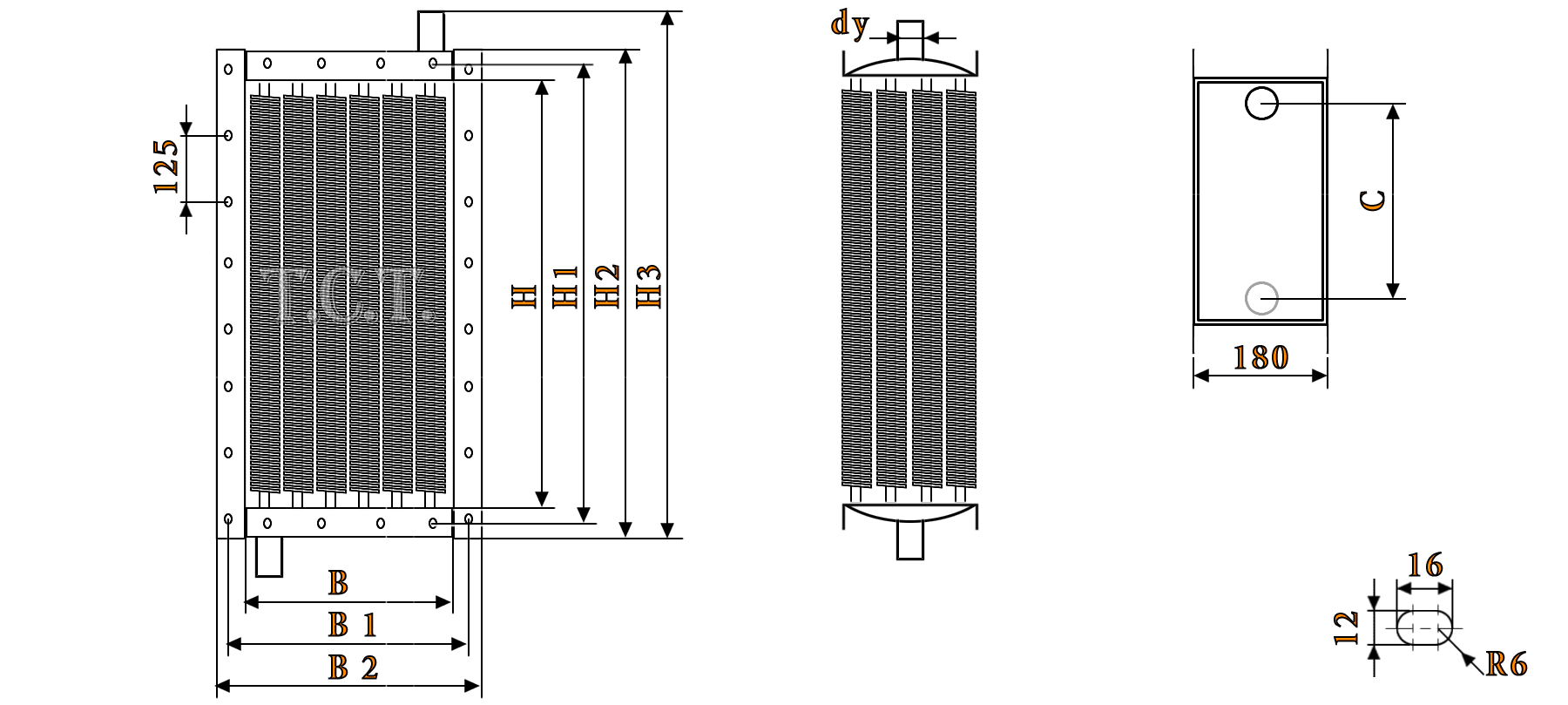

На чертеже калорифера КПСк 4-3 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 4-3 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
780	828	852	917	378	426	450	280	50

Спецификация и стандарты калорифера КПСк 4-3

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-3 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 4-3
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 4-3

Заказать калорифер КПСк 4-3 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 4-3:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 4-3:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 4-3 для транспортировки. Внешние габаритные размеры: 0.450 м х 0.982 м х 0.180 м; объем: 0.080 м³; вес калорифера КПСк 4-3: 44 кг.
