Калорифер КПСк 3-3

Воздухонагреватель КПСк 3-3

Калорифер КПСк 3-3

Характеристики: 3150 м3/ч;

69 кВт

17 589 руб. с НДС

Калорифер КПСк 3-3 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-3

Паровой калорифер КПСк 3-3 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-3 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КПСк 3-3от 7 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КПСк 3-3 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-3 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час3150
Тепловая мощность калорифера, кВт69
Площадь поверхности теплообмена, м214.9
Площадь фронтального сечения, м20.29
Емкость воздухонагревателя, м30.004
Количество рядов теплообменника3
Количество теплообменных трубок26
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг36
Аэродинамическое сопротивление min, Па13
Аэродинамическое сопротивление max, Па273
Расход теплоносителя min, кг/час72
Расход теплоносителя max, кг/час223
Коэффициент теплопередачи min, Вт/(м2•°С)36.3
Коэффициент теплопередачи max, Вт/(м2•°С)71.5

Конструкция калорифера КПСк 3-3

Калорифер одноходовой КПСк 3-3 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

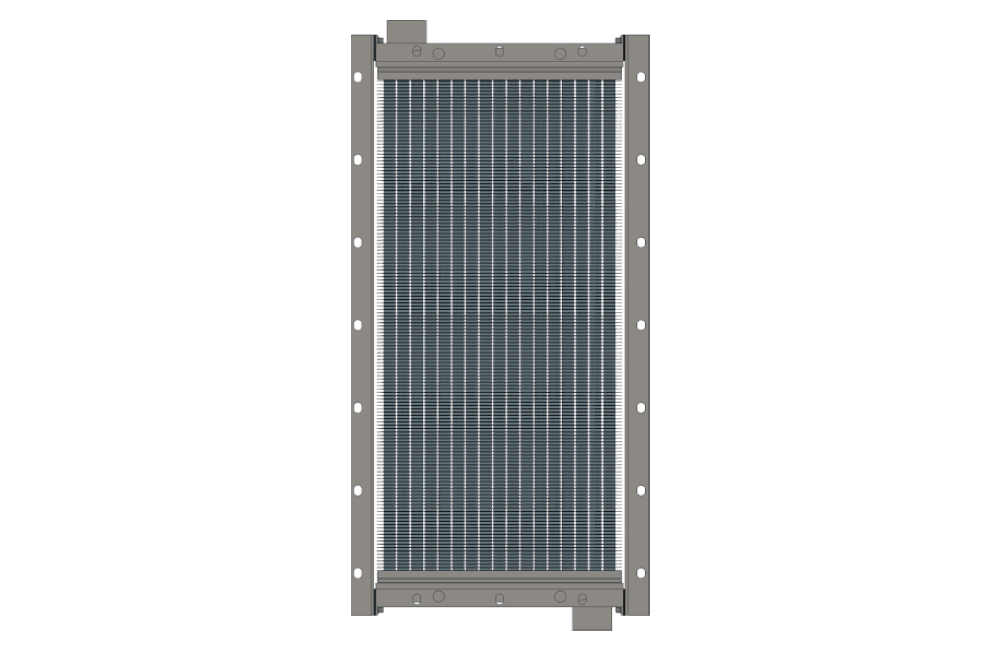

Воздухонагреватель КПСк 3-3 паровой

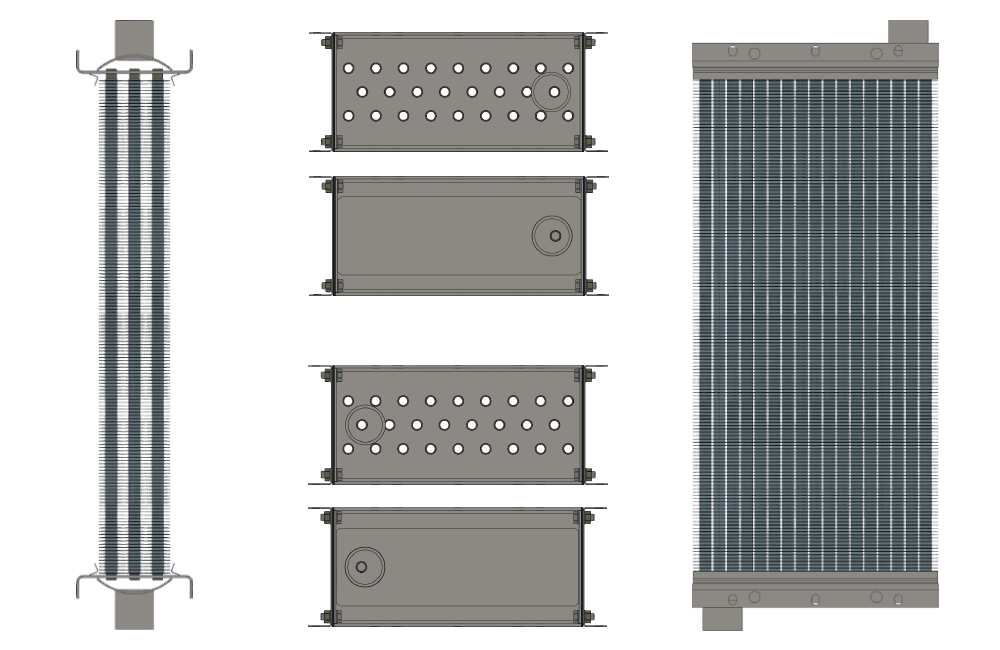

Калорифер КПСк 3-3 чертеж

Таблица расчета и подбора парового калорифера КПСк 3-3

Ниже представлены расчетные данные парового калорифера КПСк 3-3 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,06
Температура пара, °С 85,9
Объем нагреваемого воздуха, м³/ч 3000 4500 6000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 45 40 35 29 38 32 26 19 33 26 20 13
Аэродинамическое сопротивление, Па 58 61 64 67 124 131 138 146 214 226 238 252
Расход пара калорифером, кг/ч 72 81 91 102 91 104 116 130 108 123 137 152
Производительность по теплу, кВт 46 52 58 65 58 66 74 83 69 78 87 97
Давление сухого насыщенного пара, МПа 0,08
Температура пара, °С 93,5
Объем нагреваемого воздуха, м³/ч 3000 4500 6000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 49 44 39 33 41 35 29 23 36 29 23 16
Аэродинамическое сопротивление, Па 57 60 63 66 123 130 137 144 212 224 236 250
Расход пара калорифером, кг/ч 79 88 98 109 101 113 125 138 118 133 147 163
Производительность по теплу, кВт 50 56 62 69 63 71 79 87 75 84 93 103
Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 3000 4500 6000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 53 47 42 36 44 38 32 25 39 32 25 18
Аэродинамическое сопротивление, Па 56 59 62 66 122 128 135 143 210 222 234 248
Расход пара калорифером, кг/ч 84 94 104 115 107 120 133 147 126 141 157 173
Производительность по теплу, кВт 52 59 65 72 67 75 83 92 79 88 98 108
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 3000 4500 6000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 64 59 53 48 54 48 41 35 47 40 33 26
Аэродинамическое сопротивление, Па 55 57 60 63 118 124 131 138 205 216 228 242
Расход пара калорифером, кг/ч 103 113 124 134 131 144 158 172 155 171 187 204
Производительность по теплу, кВт 63 69 76 82 80 88 97 105 95 104 114 124
Давление сухого насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Объем нагреваемого воздуха, м³/ч 3000 4500 6000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 72 66 61 55 60 54 47 41 52 46 39 32
Аэродинамическое сопротивление, Па 53 56 59 62 116 122 129 136 202 212 224 237
Расход пара калорифером, кг/ч 115 126 136 148 148 161 175 189 175 190 206 223
Производительность по теплу, кВт 69 76 82 89 89 97 105 114 105 114 124 134
Давление сухого насыщенного пара, МПа 0,9
Температура пара, °С 175,4
Объем нагреваемого воздуха, м³/ч 3000 4500 6000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 96 90 84 79 98 92 86 80 96 90 83 77
Аэродинамическое сопротивление, Па 50 52 55 57 96 100 105 110 159 166 174 182
Расход пара калорифером, кг/ч 157 169 181 193 162 175 189 203 176 191 207 223
Производительность по теплу, кВт 89 95 102 109 91 99 106 114 99 108 117 126

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропроводаНахождение диаметра паропровода от расхода параОнлайн калькулятор 3000 м³/чКалькулятор расчета парового калорифера на производительность 3000 м3/ч

Габаритные размеры калорифера КПСк 3-3

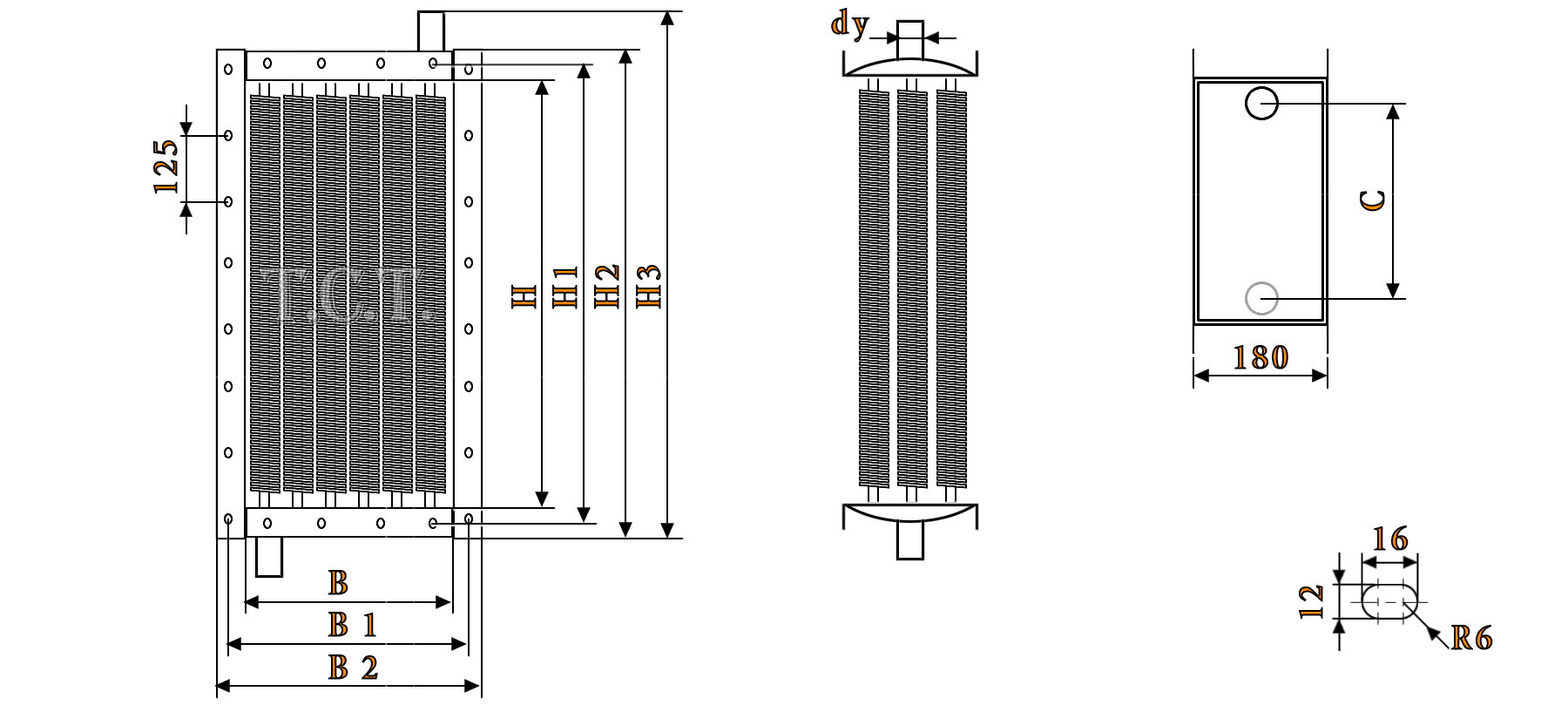

На чертеже калорифера КПСк 3-3 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КПСк 3-3 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КПСк 3-3 парового, мм
HH 1H 2H 3BB 1B 2Cdy
78082885291737842645028050

Спецификация и стандарты калорифера КПСк 3-3

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-3 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КПСк 3-3
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияУ3 по ГОСТ 15150-69
Теплоносительнасыщенный перегретый пар
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995 СНиП 2-04.07-86
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КПСк - характеристикиКаталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-3

Заказать калорифер КПСк 3-3 на нашем предприятии можно следующими способами:

  • • позвонив по телефону: +7 (904) 968-14-88
  • • заполнив форму заявки на нашем сайте
  • • отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-3:

  • • на основании счета с частичной или полной оплатой
  • • на основании договора с частичной или полной постоплатой

Первичная документация:

  • • универсальный передаточный документ УПД
  • • обмен документами через ЭДО
Банковские реквизиты ООО «Т.С.Т.»
ИННКПП5404002676540401001
БИК044525411043207612
Расчетный счет407 028 105 1307 00 000 31407 028 100 2621 01 023 57
БанкФилиал «Центральный» Банка ВТБ ПАО г. МоскваКемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет301 018 101 4525 00 004 11301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-3:

  • • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
  • • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
  • • поставка автотранспортом нашего предприятия
Данные парового теплообменника КП-Ск 3-3 для транспортировки. Внешние габаритные размеры: 0.450 м х 0.982 м х 0.180 м; объем: 0.080 м3; вес калорифера КПСк 3-3: 36 кг.
