Калорифер КПСк 3-6

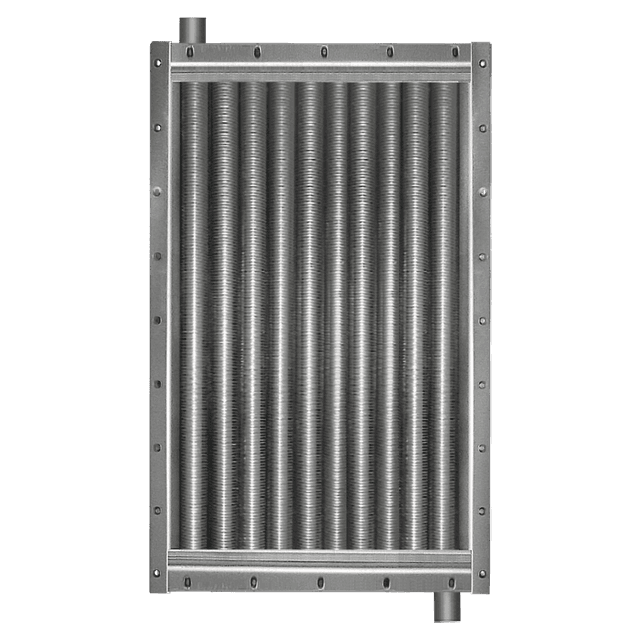

Воздухонагреватель КПСк 3-6

Калорифер КПСк 3-6

Характеристики: 2500 м3/ч;

60 кВт

16 556 руб. с НДС

Калорифер КПСк 3-6 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-6

Паровой калорифер КПСк 3-6 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-6 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияв наличии
Срок производства КПСк 3-6от 5 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КПСк 3-6 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-6 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час2500
Тепловая мощность калорифера, кВт60
Площадь поверхности теплообмена, м213.7
Площадь фронтального сечения, м20.267
Емкость воздухонагревателя, м30.004
Количество рядов теплообменника3
Количество теплообменных трубок35
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг37
Аэродинамическое сопротивление min, Па13
Аэродинамическое сопротивление max, Па273
Расход теплоносителя min, кг/час73
Расход теплоносителя max, кг/час190
Коэффициент теплопередачи min, Вт/(м2•°С)37.24
Коэффициент теплопередачи max, Вт/(м2•°С)73.35

Конструкция калорифера КПСк 3-6

Калорифер одноходовой КПСк 3-6 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

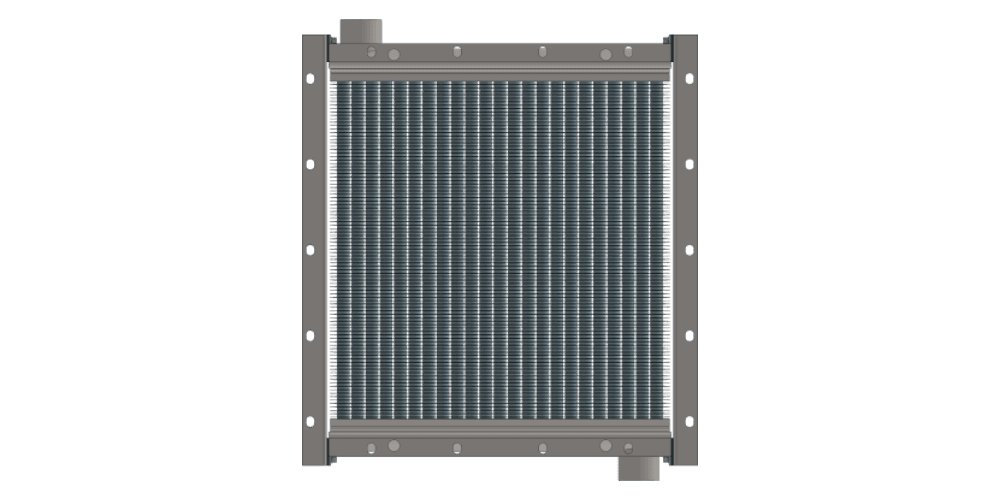

Воздухонагреватель КПСк 3-6 паровой

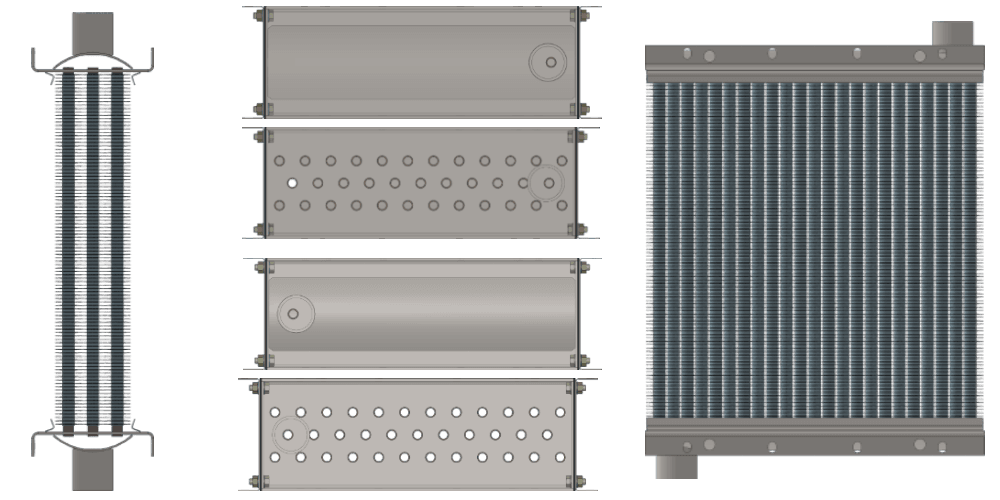

Калорифер КПСк 3-6 чертеж

Таблица расчета и подбора парового калорифера КПСк 3-6

Ниже представлены расчетные данные парового калорифера КПСк 3-6 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 56 51 46 41 46 40 34 27 41 35 28 22
Аэродинамическое сопротивление, Па 47 49 51 54 114 120 126 133 174 183 193 204
Расход пара калорифером, кг/ч 73 82 91 100 98 110 121 135 112 125 139 152
Производительность по теплу, кВт 46 52 57 63 61 69 76 84 70 78 87 96
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 68 63 58 52 56 50 43 37 50 44 37 30
Аэродинамическое сопротивление, Па 45 47 49 52 110 116 122 129 169 178 188 199
Расход пара калорифером, кг/ч 90 99 108 118 120 132 145 158 137 151 165 180
Производительность по теплу, кВт 55 60 66 72 73 81 89 97 84 92 101 110
Давление сухого насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 76 71 66 60 62 56 50 43 56 50 43 36
Аэродинамическое сопротивление, Па 44 46 48 51 108 114 120 126 166 174 184 195
Расход пара калорифером, кг/ч 101 110 119 130 135 148 160 174 154 168 183 198
Производительность по теплу, кВт 61 66 72 78 81 89 96 105 93 101 110 119
Давление сухого насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 82 77 72 66 85 79 73 67 86 79 72 67
Аэродинамическое сопротивление, Па 43 45 47 50 93 97 102 107 136 142 149 156
Расход пара калорифером, кг/ч 109 119 128 139 111 123 135 147 114 127 141 154
Производительность по теплу, кВт 65 70 76 82 66 73 80 87 67 76 84 91
Давление сухого насыщенного пара, МПа 0,5
Температура пара, °С 151,8
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 87 82 77 71 89 83 77 71 89 83 77 71
Аэродинамическое сопротивление, Па 43 44 46 49 92 96 101 105 135 141 147 154
Расход пара калорифером, кг/ч 116 126 135 146 120 132 144 157 125 138 151 164
Производительность по теплу, кВт 68 74 79 86 70 77 84 92 73 81 88 96
Давление сухого насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 98 93 88 82 98 92 86 80 98 92 85 79
Аэродинамическое сопротивление, Па 41 43 45 47 90 94 98 103 131 137 144 151
Расход пара калорифером, кг/ч 133 143 153 164 142 154 167 180 148 161 176 190
Производительность по теплу, кВт 76 81 87 93 81 88 95 102 84 92 100 108

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропроводаНахождение диаметра паропровода от расхода параОнлайн калькулятор 2500 м³/чКалькулятор расчета парового калорифера на производительность 2500 м3/ч

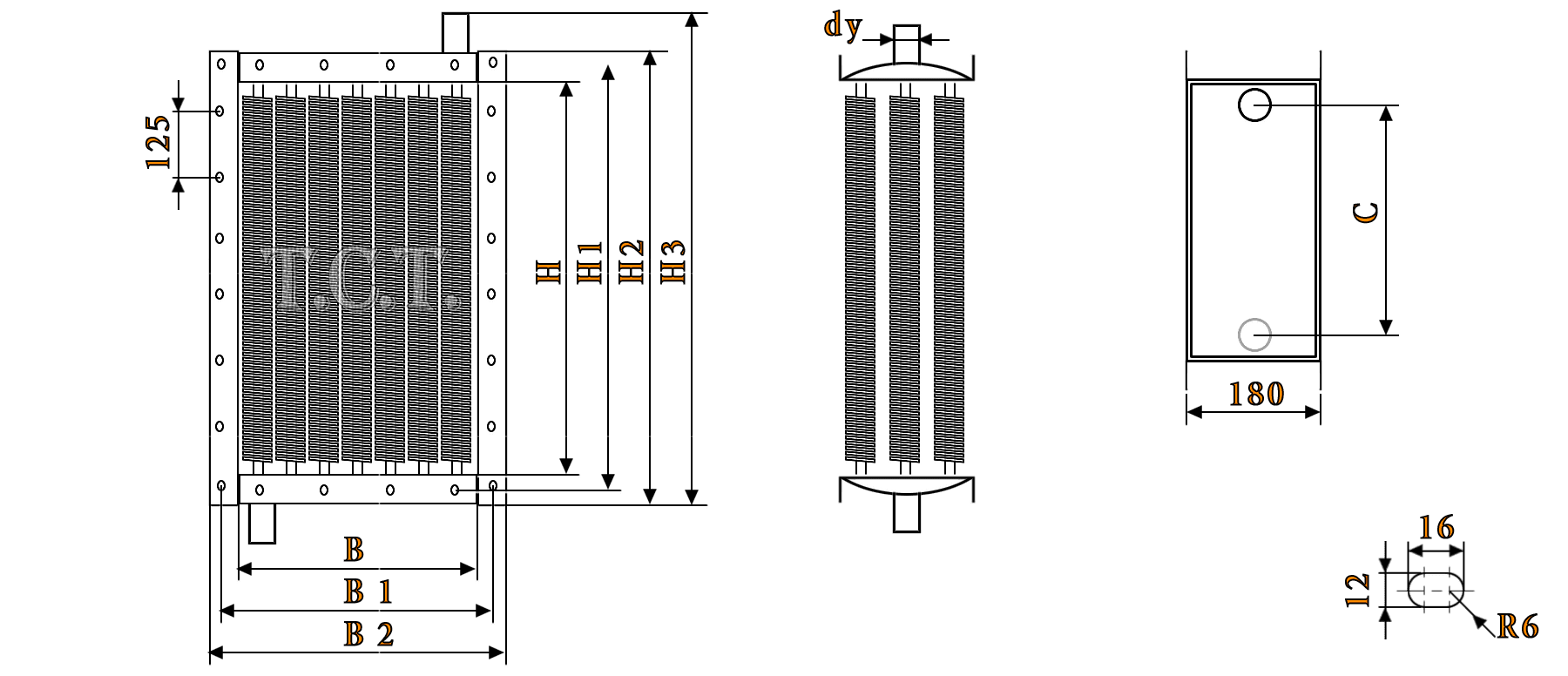

Габаритные размеры калорифера КПСк 3-6

На чертеже калорифера КПСк 3-6 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КПСк 3-6 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КПСк 3-6 парового, мм
HH 1H 2H 3BB 1B 2Cdy
53057860266750054857240250

Спецификация и стандарты калорифера КПСк 3-6

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-6 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КПСк 3-6
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияУ3 по ГОСТ 15150-69
Теплоносительнасыщенный перегретый пар
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995 СНиП 2-04.07-86
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КПСк - характеристикиКаталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-6

Заказать калорифер КПСк 3-6 на нашем предприятии можно следующими способами:

  • • позвонив по телефону: +7 (904) 968-14-88
  • • заполнив форму заявки на нашем сайте
  • • отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-6:

  • • на основании счета с частичной или полной оплатой
  • • на основании договора с частичной или полной постоплатой

Первичная документация:

  • • универсальный передаточный документ УПД
  • • обмен документами через ЭДО
Банковские реквизиты ООО «Т.С.Т.»
ИННКПП5404002676540401001
БИК044525411043207612
Расчетный счет407 028 105 1307 00 000 31407 028 100 2621 01 023 57
БанкФилиал «Центральный» Банка ВТБ ПАО г. МоскваКемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет301 018 101 4525 00 004 11301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-6:

  • • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
  • • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
  • • поставка автотранспортом нашего предприятия
Данные парового теплообменника КП-Ск 3-6 для транспортировки. Внешние габаритные размеры: 0.572 м х 0.732 м х 0.180 м; объем: 0.075 м3; вес калорифера КПСк 3-6: 37 кг.
