Калорифер КП 406

Воздухонагреватель КП 406

Калорифер КП 406

Характеристики: 2500 м3/ч;

76 кВт

25 124 руб. с НДС

Калорифер КП 406 02 УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Технические характеристики калорифера КП 406 парового

Производительность по воздуху, м3/час2500
Тепловая мощность калорифера, кВт76
Площадь поверхности теплообмена, м213.3
Площадь фронтального сечения, м20.392
Емкость воздухонагревателя, м30.012
Количество рядов теплообменника4
Количество теплообменных трубок42
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг52
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па404
Расход теплоносителя min, кг/час104
Расход теплоносителя max, кг/час241
Коэффициент теплопередачи min, Вт/(м2•°С)46.5
Коэффициент теплопередачи max, Вт/(м2•°С)99.1

Таблица расчета и подбора парового калорифера КП 406

Ниже представлены расчетные данные парового калорифера КП 406 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 56 52 48 43 44 39 34 28 39 33 27 22
Аэродинамическое сопротивление, Па 72 76 79 83 179 188 198 210 275 290 307 323
Расход пара калорифером, кг/ч 104 114 125 137 144 158 173 189 166 183 201 218
Производительность по теплу, кВт 65 72 78 86 90 99 108 119 104 115 126 137
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 70 66 61 57 56 50 45 40 50 44 38 32
Аэродинамическое сопротивление, Па 69 72 76 80 173 182 191 201 266 280 295 312
Расход пара калорифером, кг/ч 123 133 145 156 170 186 202 217 197 215 233 252
Производительность по теплу, кВт 75 82 89 96 104 114 123 133 120 131 143 154
Давление сухого насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 86 82 77 73 70 64 59 53 62 56 50 44
Аэродинамическое сопротивление, Па 66 69 72 75 165 174 182 192 256 269 284 299
Расход пара калорифером, кг/ч 145 156 168 180 201 218 234 252 234 253 272 292
Производительность по теплу, кВт 86 92 100 107 119 129 139 149 139 150 161 173
Давление сухого насыщенного пара, МПа 0,6
Температура пара, °С 158,8
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 96 92 88 83 104 99 94 89 103 98 93 87
Аэродинамическое сопротивление, Па 64 67 70 73 129 135 141 147 191 199 207 217
Расход пара калорифером, кг/ч 161 172 183 197 149 163 178 192 158 173 189 206
Производительность по теплу, кВт 93 100 106 114 86 95 103 111 91 100 109 120
Давление сухого насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 105 100 96 91 111 106 101 96 110 104 99 94
Аэродинамическое сопротивление, Па 62 65 68 71 127 132 138 144 187 196 204 213
Расход пара калорифером, кг/ч 172 184 196 209 164 179 194 209 175 192 208 224
Производительность по теплу, кВт 98 105 112 119 94 102 110 119 99 109 118 128
Давление сухого насыщенного пара, МПа 1,0
Температура пара, °С 179,9
Объем нагреваемого воздуха, м³/ч 2500 4000 5000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 111 107 102 98 117 112 107 102 115 110 104 99
Аэродинамическое сопротивление, Па 61 64 67 70 125 130 136 142 185 192 201 210
Расход пара калорифером, кг/ч 183 194 207 220 177 192 207 222 190 206 224 241
Производительность по теплу, кВт 102 109 116 123 99 107 116 124 106 115 125 135

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

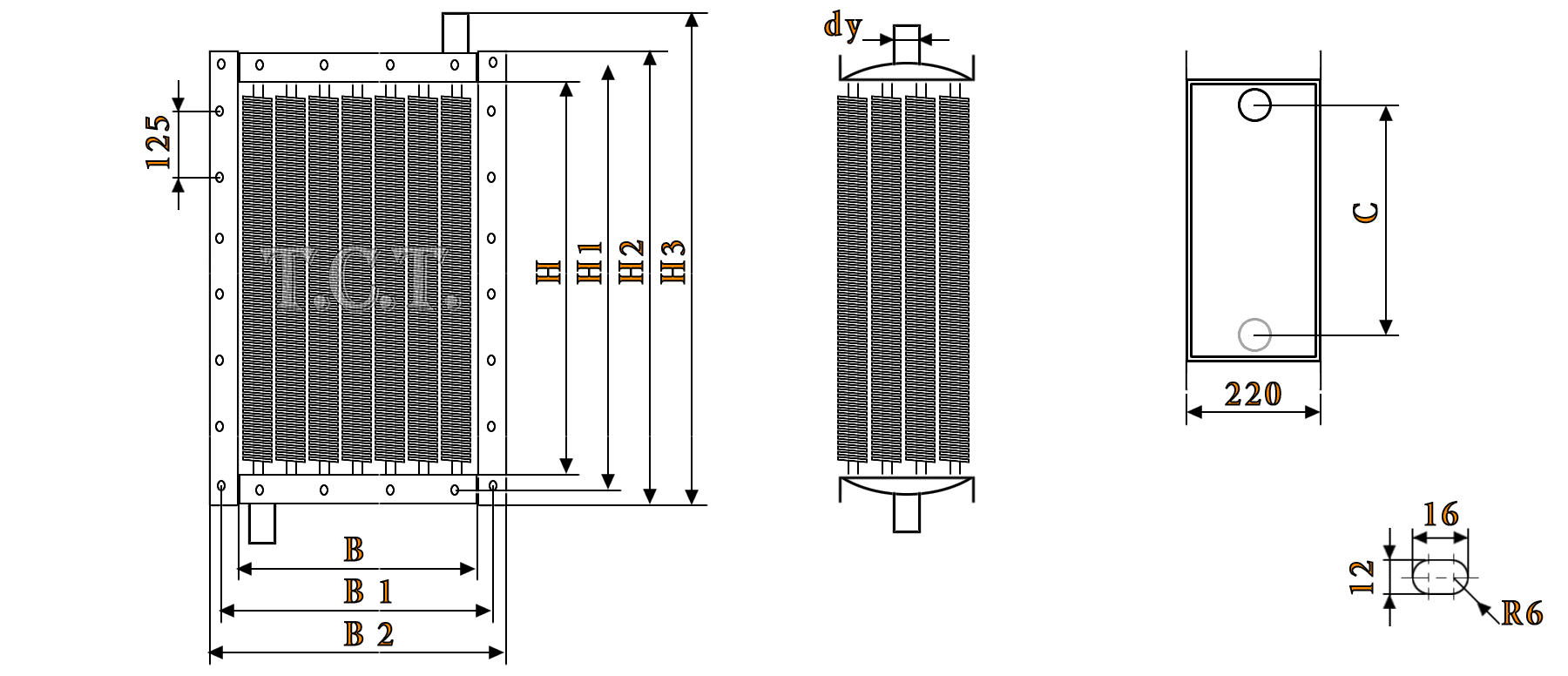

Габаритные размеры калорифера КП 406

Калорифер КП 406 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КП 406 парового, мм
HH 1H 2H 3BB 1B 2Cdy
53057860266750054857240250
калориферы КП - характеристикиКаталог калориферов КП
