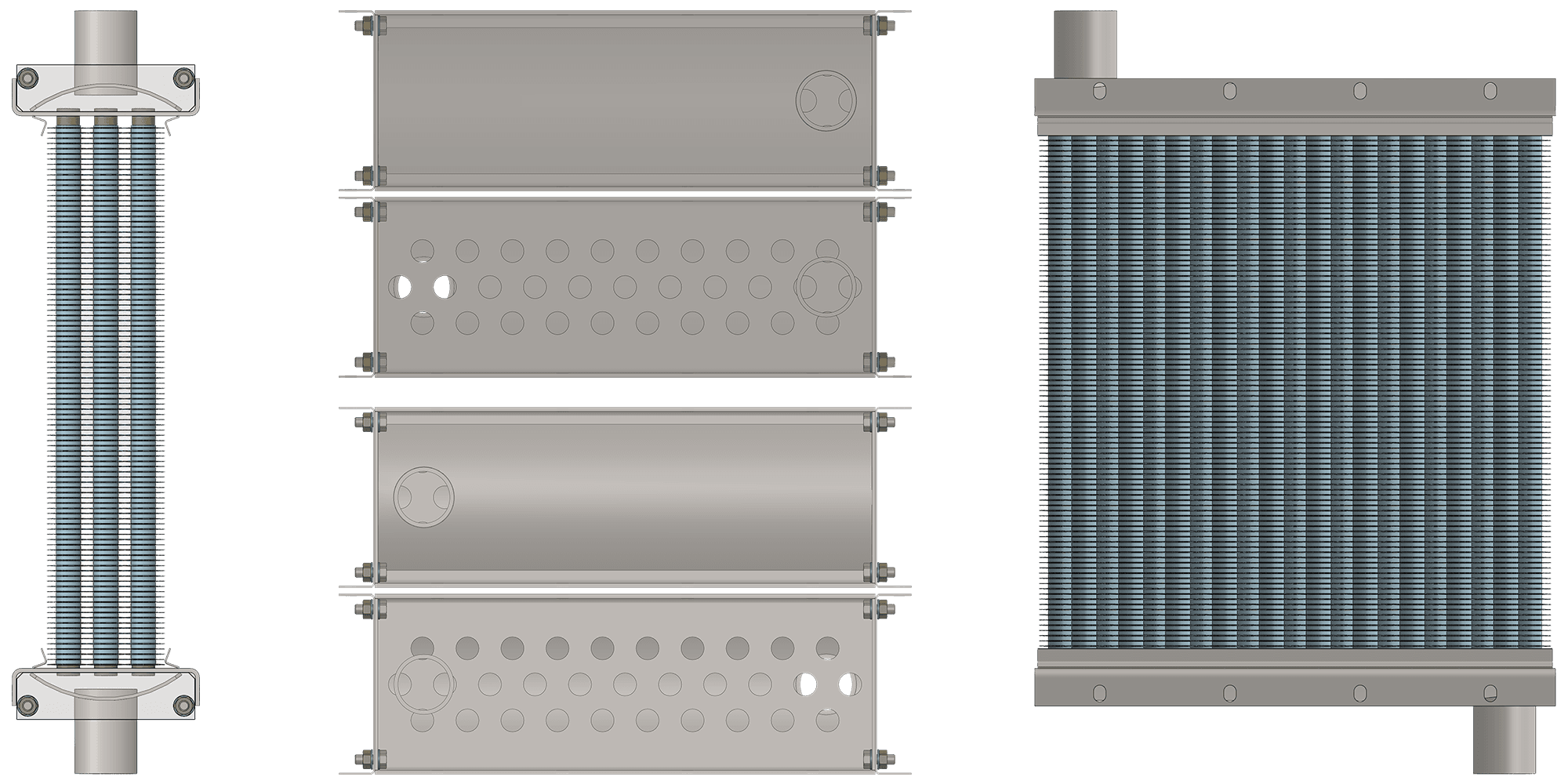

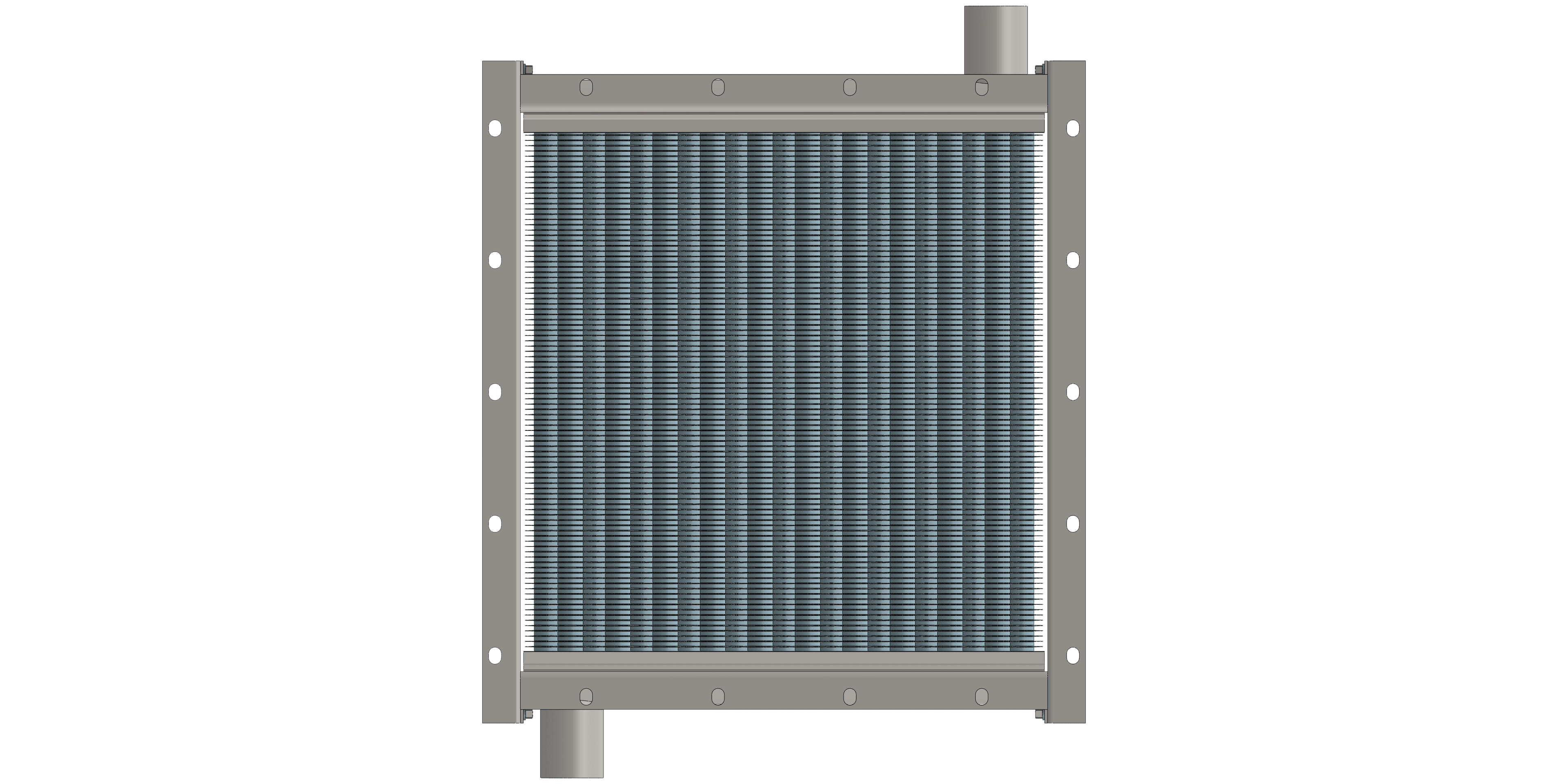

Калорифер КП 306

Воздухонагреватель КП 306

Калорифер КП 306

Характеристики: 2500 м3/ч;

70 кВт

20 682 руб. с НДС

Калорифер КП 306 02 УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Технические характеристики калорифера КП 306 парового

Производительность по воздуху, м3/час2500
Тепловая мощность калорифера, кВт70
Площадь поверхности теплообмена, м210.1
Площадь фронтального сечения, м20.197
Емкость воздухонагревателя, м30.009
Количество рядов теплообменника3
Количество теплообменных трубок32
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг42
Аэродинамическое сопротивление min, Па14
Аэродинамическое сопротивление max, Па307
Расход теплоносителя min, кг/час96
Расход теплоносителя max, кг/час218
Коэффициент теплопередачи min, Вт/(м2•°С)54.2
Коэффициент теплопередачи max, Вт/(м2•°С)111.6

Таблица расчета и подбора парового калорифера КП 306

Ниже представлены расчетные данные парового калорифера КП 306 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 50 45 40 35 40 34 28 22 33 26 20 13
Аэродинамическое сопротивление, Па 55 58 61 64 119 125 132 140 213 225 238 253
Расход пара калорифером, кг/ч 96 106 116 127 124 137 151 164 149 166 181 198
Производительность по теплу, кВт 60 67 73 79 78 86 94 103 94 104 113 124
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 63 58 53 48 51 45 39 33 42 36 29 23
Аэродинамическое сопротивление, Па 53 56 58 61 114 120 127 134 206 218 231 244
Расход пара калорифером, кг/ч 114 124 134 145 147 161 175 189 178 194 211 228
Производительность по теплу, кВт 69 76 82 89 90 98 107 116 109 119 129 139
Давление сухого насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 77 72 67 62 63 58 52 46 53 47 40 34
Аэродинамическое сопротивление, Па 51 53 56 59 110 115 122 128 199 210 222 235
Расход пара калорифером, кг/ч 135 146 157 168 176 189 203 218 212 229 247 264
Производительность по теплу, кВт 80 87 93 100 104 112 120 129 126 136 146 156
Давление сухого насыщенного пара, МПа 0,6
Температура пара, °С 158,8
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 87 82 77 72 99 94 88 83 97 91 85 79
Аэродинамическое сопротивление, Па 49 52 54 57 85 89 93 97 146 153 160 168
Расход пара калорифером, кг/ч 149 160 171 183 130 142 155 167 143 157 172 187
Производительность по теплу, кВт 87 93 99 106 75 82 90 97 83 91 100 108
Давление сухого насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 94 89 84 79 106 100 95 89 103 97 91 85
Аэродинамическое сопротивление, Па 48 50 53 55 84 88 91 96 144 150 157 165
Расход пара калорифером, кг/ч 161 172 184 195 143 156 169 182 159 174 189 204
Производительность по теплу, кВт 92 98 104 111 81 89 96 104 90 99 107 116
Давление сухого насыщенного пара, МПа 1,0
Температура пара, °С 179,9
Объем нагреваемого воздуха, м³/ч 2500 3700 5000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 101 96 90 85 111 106 100 95 107 102 96 90
Аэродинамическое сопротивление, Па 47 49 52 54 83 86 90 94 142 148 155 162
Расход пара калорифером, кг/ч 170 181 194 206 155 167 181 194 173 187 203 218
Производительность по теплу, кВт 95 101 109 115 87 94 101 108 97 105 113 122

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

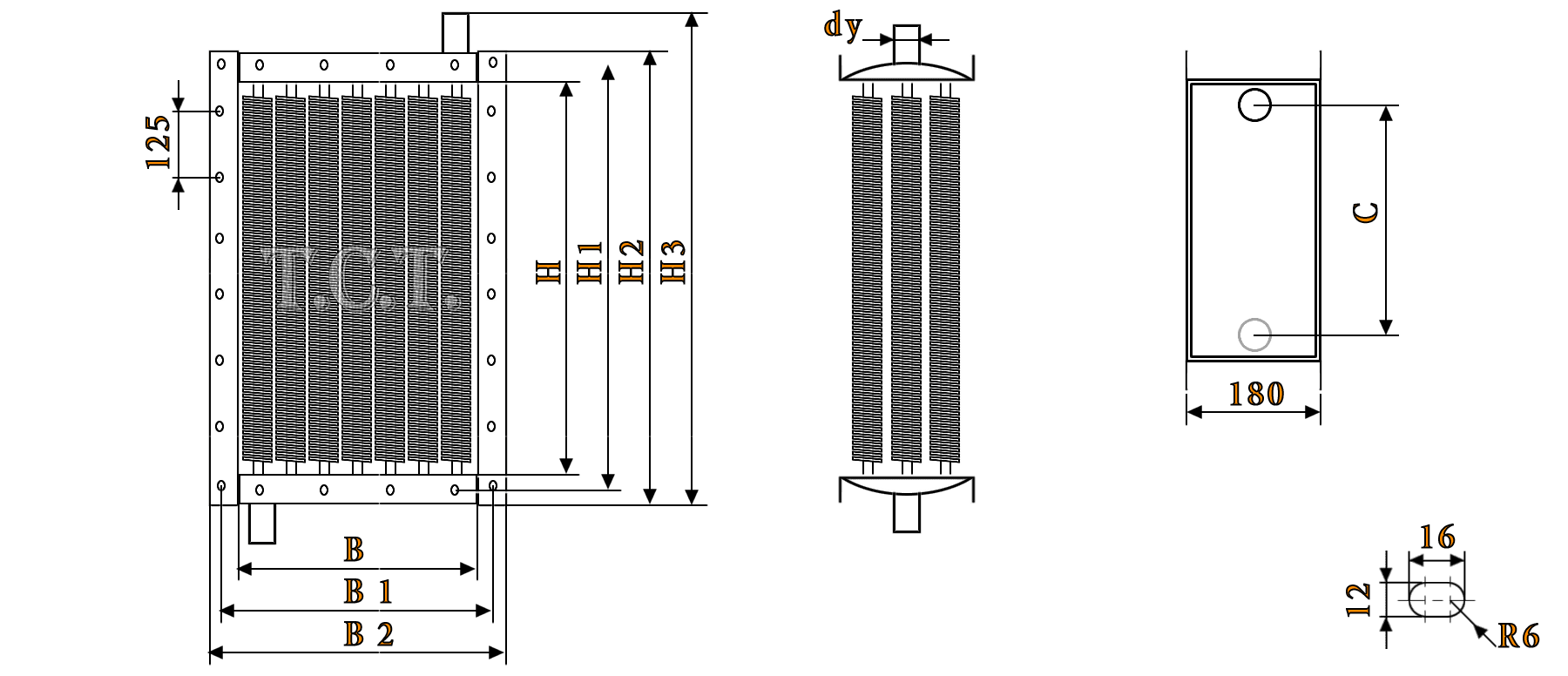

Габаритные размеры калорифера КП 306

Калорифер КП 306 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КП 306 парового, мм
HH 1H 2H 3BB 1B 2Cdy
53057860266750054857240250
