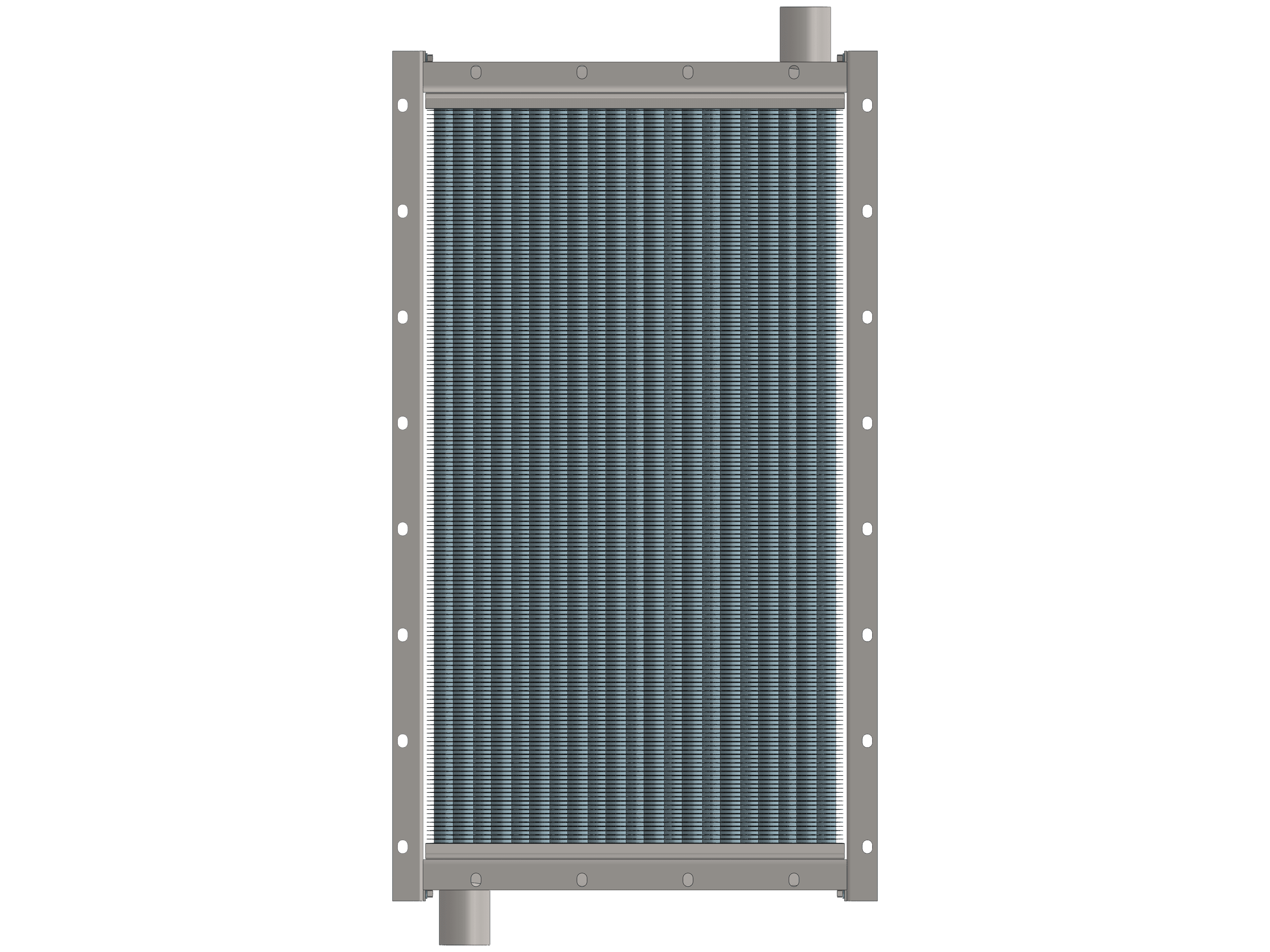

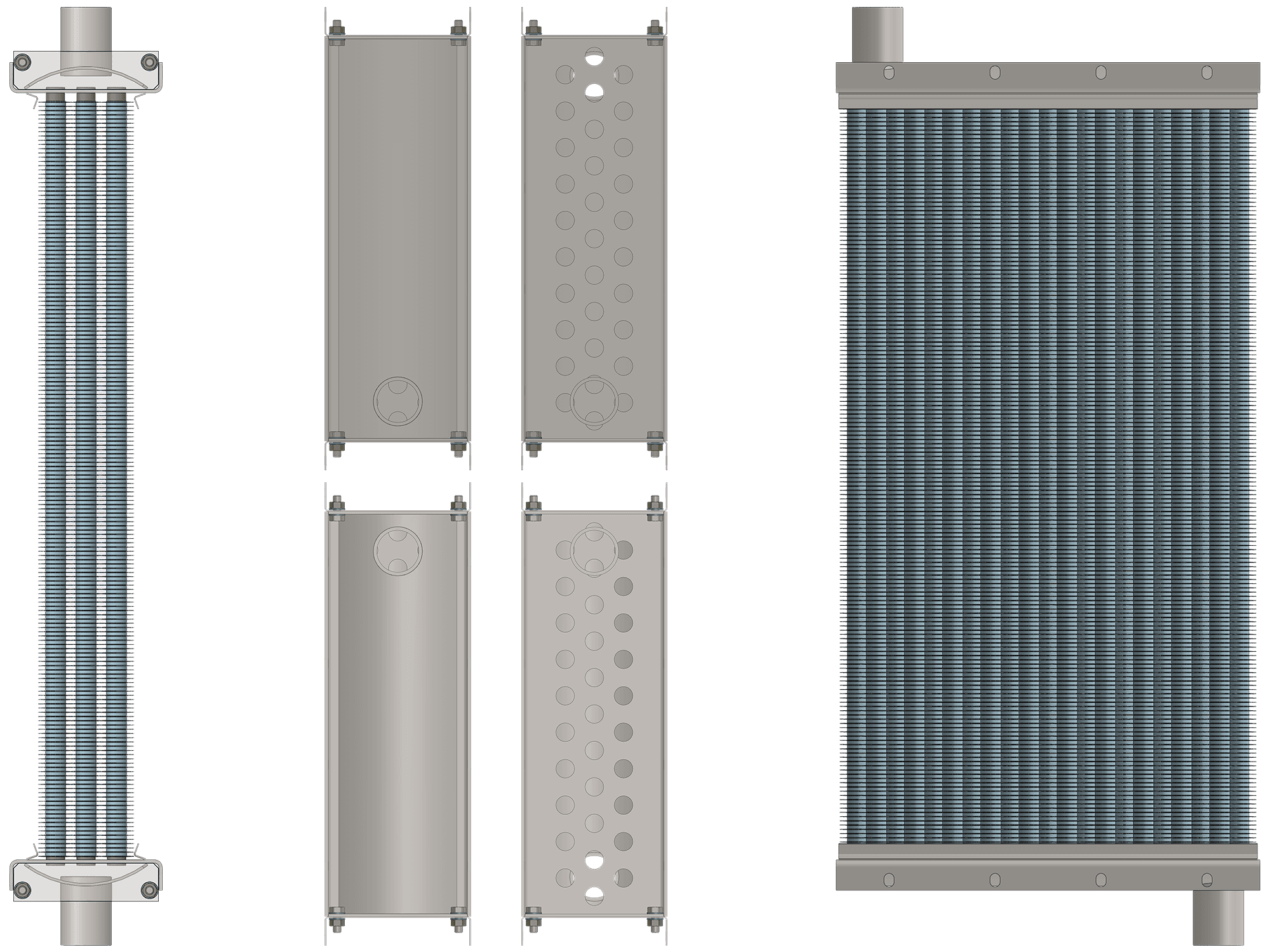

Калорифер КП 309
Калорифер КП 309
Характеристики: 5000 м3/ч;
129 кВт
28 103 руб. с НДС
Калорифер КП 309 02 УХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера КП 309 парового
| Производительность по воздуху, м3/час | 5000 |
|---|---|
| Тепловая мощность калорифера, кВт | 129 |
| Площадь поверхности теплообмена, м2 | 17.2 |
| Площадь фронтального сечения, м2 | 0.337 |
| Емкость воздухонагревателя, м3 | 0.012 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 32 |
| Число ходов по теплоносителю | 1 |
| Диаметр патрубков, Ду мм | 50 |
|---|---|
| Масса, кг | 61 |
| Аэродинамическое сопротивление min, Па | 14 |
| Аэродинамическое сопротивление max, Па | 307 |
| Расход теплоносителя min, кг/час | 178 |
| Расход теплоносителя max, кг/час | 377 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 52.2 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 107.4 |
Таблица расчета и подбора парового калорифера КП 309
Ниже представлены расчетные данные парового калорифера КП 309 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.
| Давление сухого насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 7000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура воздуха на выходе из калорифера, °С | 44 | 39 | 33 | 28 | 36 | 30 | 23 | 17 | 30 | 23 | 17 | 10 |
| Аэродинамическое сопротивление, Па | 76 | 80 | 84 | 89 | 146 | 154 | 163 | 173 | 238 | 252 | 267 | 283 |
| Расход пара калорифером, кг/ч | 178 | 196 | 215 | 234 | 220 | 242 | 267 | 291 | 256 | 283 | 310 | 338 |
| Производительность по теплу, кВт | 112 | 123 | 135 | 147 | 138 | 152 | 167 | 182 | 161 | 178 | 194 | 212 |
| Давление сухого насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 7000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура воздуха на выходе из калорифера, °С | 56 | 50 | 45 | 39 | 46 | 40 | 33 | 27 | 39 | 32 | 26 | 19 |
| Аэродинамическое сопротивление, Па | 73 | 77 | 81 | 85 | 141 | 149 | 158 | 167 | 231 | 244 | 258 | 274 |
| Расход пара калорифером, кг/ч | 211 | 231 | 249 | 270 | 262 | 285 | 311 | 335 | 305 | 334 | 361 | 390 |
| Производительность по теплу, кВт | 129 | 141 | 152 | 165 | 160 | 174 | 190 | 205 | 187 | 204 | 220 | 239 |
| Давление сухого насыщенного пара, МПа | 0,4 | |||||||||||
| Температура пара, °С | 143,6 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 7000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура воздуха на выходе из калорифера, °С | 69 | 64 | 58 | 52 | 58 | 51 | 45 | 39 | 49 | 43 | 36 | 29 |
| Аэродинамическое сопротивление, Па | 70 | 73 | 77 | 82 | 136 | 144 | 151 | 160 | 223 | 235 | 249 | 265 |
| Расход пара калорифером, кг/ч | 251 | 270 | 291 | 313 | 311 | 337 | 362 | 387 | 365 | 392 | 422 | 454 |
| Производительность по теплу, кВт | 149 | 160 | 172 | 185 | 184 | 200 | 214 | 230 | 216 | 232 | 250 | 269 |
| Давление сухого насыщенного пара, МПа | 0,6 | |||||||||||
| Температура пара, °С | 158,8 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 7000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура воздуха на выходе из калорифера, °С | 78 | 72 | 67 | 61 | 94 | 89 | 83 | 77 | 94 | 88 | 82 | 76 |
| Аэродинамическое сопротивление, Па | 68 | 72 | 75 | 79 | 105 | 110 | 115 | 120 | 163 | 171 | 179 | 187 |
| Расход пара калорифером, кг/ч | 278 | 299 | 319 | 341 | 232 | 252 | 275 | 298 | 245 | 270 | 295 | 320 |
| Производительность по теплу, кВт | 161 | 173 | 185 | 198 | 134 | 146 | 159 | 173 | 142 | 156 | 171 | 185 |
| Давление сухого насыщенного пара, МПа | 0,8 | |||||||||||
| Температура пара, °С | 170,4 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 7000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура воздуха на выходе из калорифера, °С | 85 | 79 | 74 | 68 | 101 | 95 | 89 | 83 | 99 | 93 | 87 | 81 |
| Аэродинамическое сопротивление, Па | 67 | 70 | 73 | 77 | 103 | 108 | 113 | 118 | 161 | 168 | 176 | 185 |
| Расход пара калорифером, кг/ч | 299 | 320 | 341 | 363 | 254 | 277 | 300 | 324 | 274 | 299 | 324 | 351 |
| Производительность по теплу, кВт | 170 | 182 | 194 | 207 | 145 | 157 | 171 | 184 | 156 | 170 | 185 | 199 |
| Давление сухого насыщенного пара, МПа | 1,0 | |||||||||||
| Температура пара, °С | 179,9 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 7000 | 9000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура воздуха на выходе из калорифера, °С | 90 | 85 | 79 | 73 | 106 | 100 | 94 | 88 | 104 | 98 | 92 | 85 |
| Аэродинамическое сопротивление, Па | 66 | 69 | 72 | 76 | 102 | 106 | 111 | 117 | 159 | 166 | 174 | 182 |
| Расход пара калорифером, кг/ч | 318 | 338 | 361 | 384 | 275 | 298 | 321 | 346 | 297 | 322 | 348 | 377 |
| Производительность по теплу, кВт | 178 | 189 | 202 | 215 | 154 | 167 | 180 | 193 | 166 | 180 | 195 | 211 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

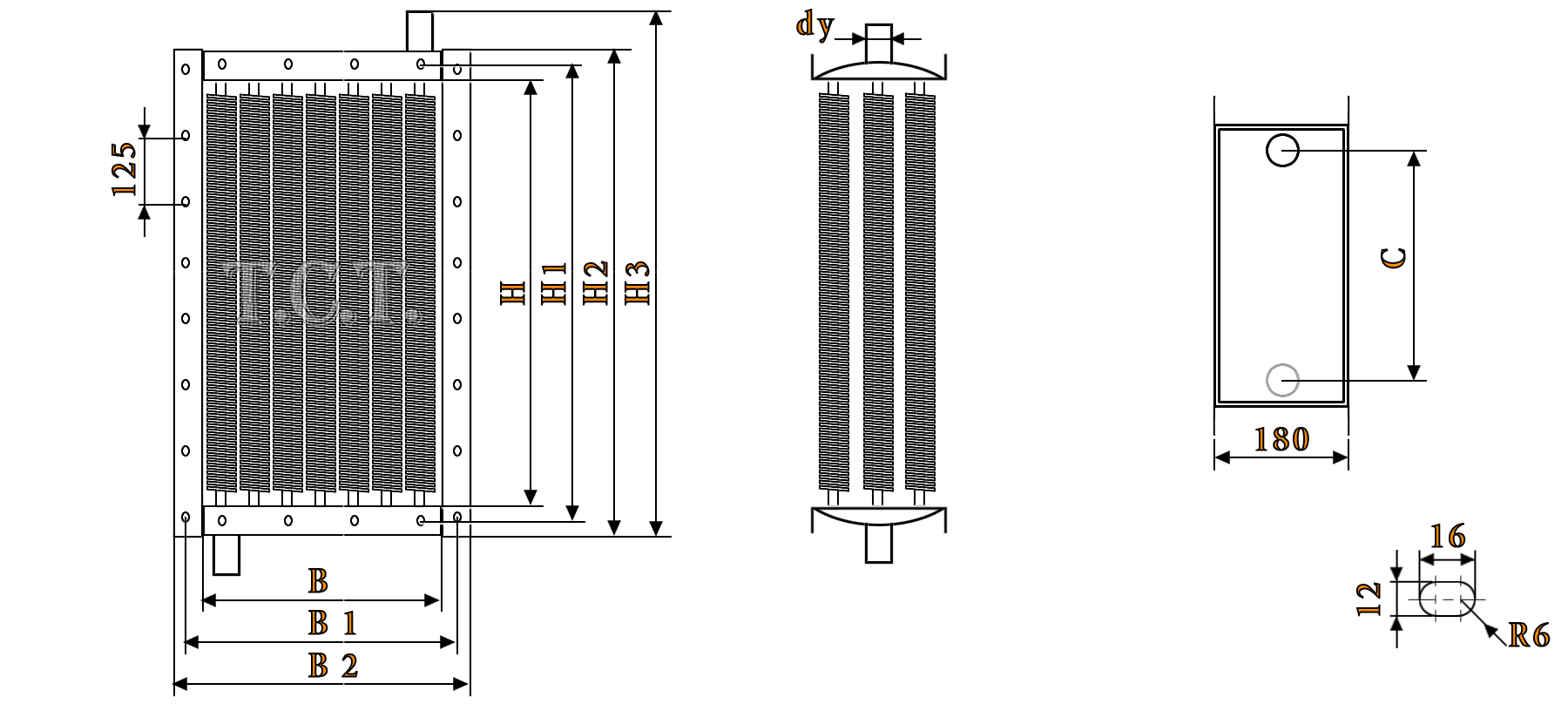

Габаритные размеры калорифера КП 309
| Габаритные и присоединительные размеры калорифера КП 309 парового, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 905 | 953 | 977 | 1042 | 500 | 548 | 572 | 402 | 50 |
