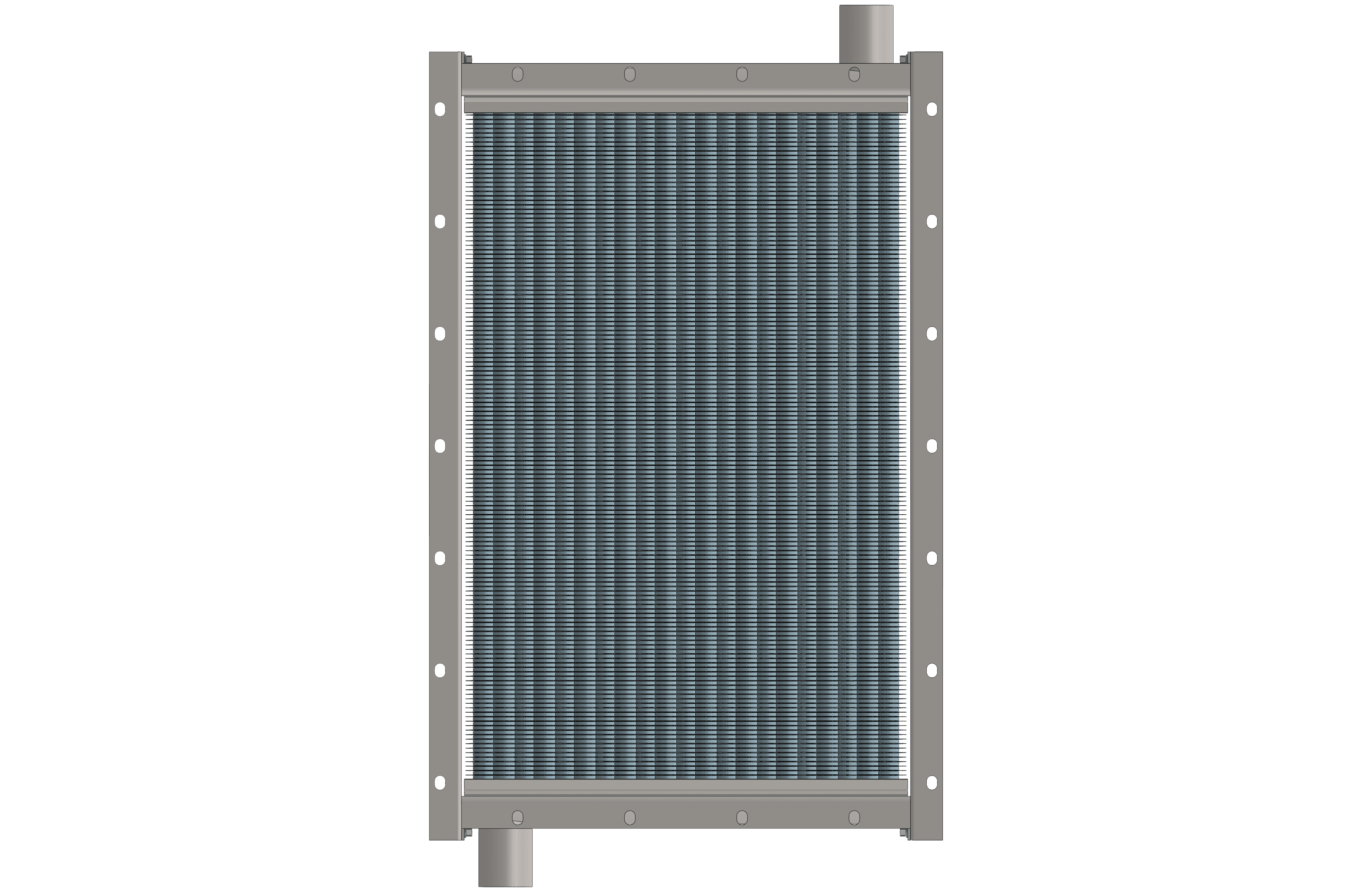

Калорифер КП 308
Калорифер КП 308
Характеристики: 4000 м3/ч;
107 кВт
25 832 руб. с НДС
Калорифер КП 308 02 УХЛ3. ТУ 4863-002-55613706-02

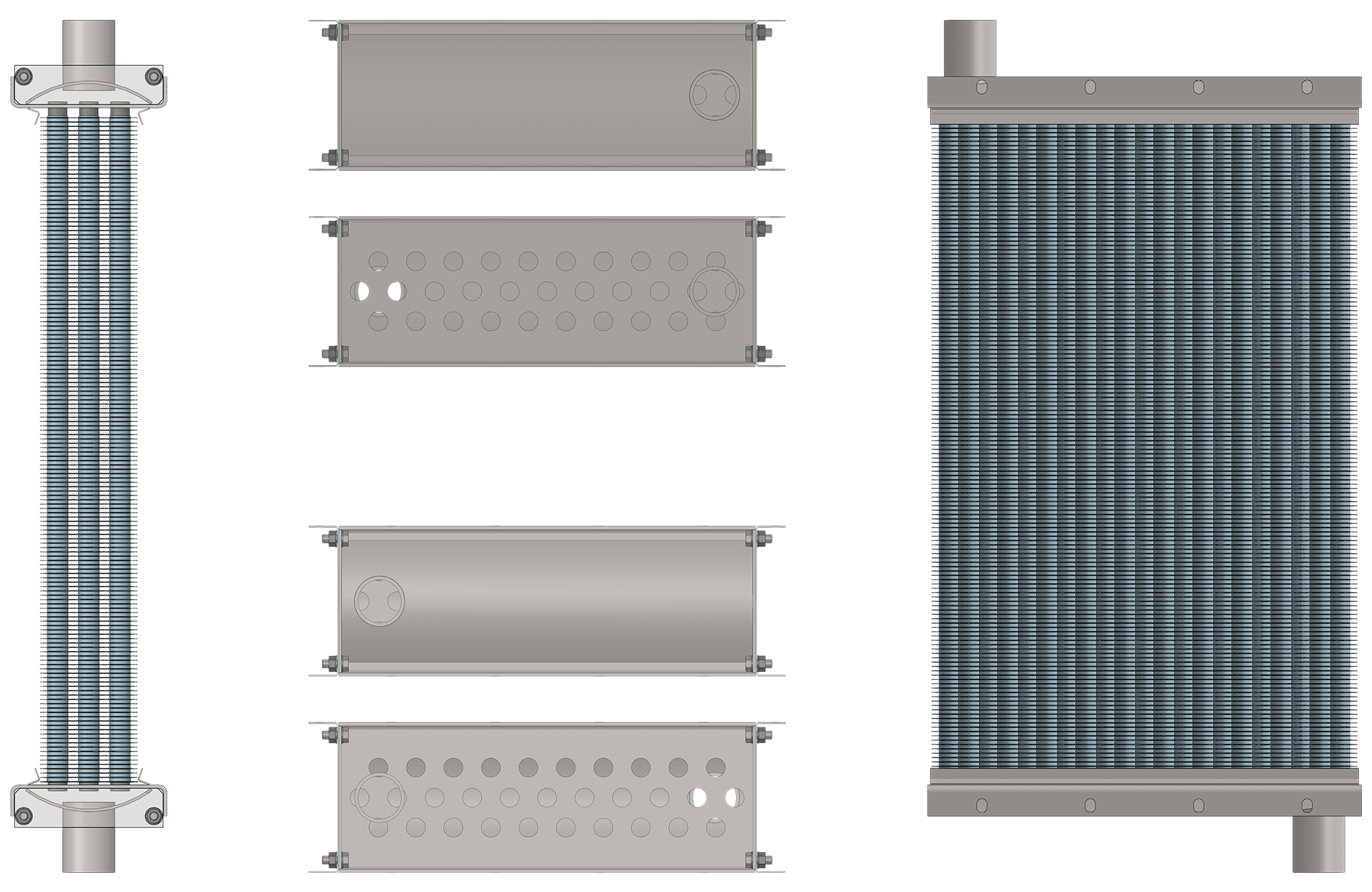

Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера КП 308 парового
| Производительность по воздуху, м3/час | 4000 |
|---|---|
| Тепловая мощность калорифера, кВт | 107 |
| Площадь поверхности теплообмена, м2 | 14.8 |
| Площадь фронтального сечения, м2 | 0.29 |
| Емкость воздухонагревателя, м3 | 0.011 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 32 |
| Число ходов по теплоносителю | 1 |
| Диаметр патрубков, Ду мм | 50 |
|---|---|
| Масса, кг | 56 |
| Аэродинамическое сопротивление min, Па | 14 |
| Аэродинамическое сопротивление max, Па | 307 |
| Расход теплоносителя min, кг/час | 146 |
| Расход теплоносителя max, кг/час | 332 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 52.7 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 108.5 |
Таблица расчета и подбора парового калорифера КП 308
Ниже представлены расчетные данные парового калорифера КП 308 производства ООО «Т.С.Т.». Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.
| Давление сухого насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 6000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура воздуха на выходе из калорифера, °С | 46 | 41 | 36 | 29 | 36 | 30 | 24 | 18 | 30 | 23 | 16 | 10 |
| Аэродинамическое сопротивление, Па | 66 | 69 | 73 | 77 | 145 | 153 | 161 | 171 | 252 | 267 | 284 | 300 |
| Расход пара калорифером, кг/ч | 147 | 162 | 177 | 196 | 191 | 210 | 230 | 251 | 226 | 250 | 275 | 298 |
| Производительность по теплу, кВт | 92 | 102 | 111 | 123 | 120 | 132 | 144 | 157 | 142 | 157 | 172 | 187 |
| Давление сухого насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 6000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура воздуха на выходе из калорифера, °С | 58 | 53 | 48 | 42 | 46 | 40 | 34 | 28 | 39 | 32 | 25 | 18 |
| Аэродинамическое сопротивление, Па | 63 | 66 | 70 | 74 | 140 | 147 | 156 | 165 | 245 | 259 | 275 | 292 |
| Расход пара калорифером, кг/ч | 175 | 190 | 206 | 223 | 227 | 247 | 268 | 289 | 269 | 294 | 320 | 346 |
| Производительность по теплу, кВт | 107 | 116 | 126 | 137 | 139 | 151 | 164 | 177 | 165 | 180 | 195 | 212 |
| Давление сухого насыщенного пара, МПа | 0,4 | |||||||||||
| Температура пара, °С | 143,6 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 6000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура воздуха на выходе из калорифера, °С | 72 | 67 | 62 | 56 | 58 | 52 | 46 | 39 | 49 | 42 | 35 | 28 |
| Аэродинамическое сопротивление, Па | 60 | 63 | 67 | 70 | 135 | 142 | 149 | 158 | 237 | 250 | 265 | 282 |
| Расход пара калорифером, кг/ч | 207 | 223 | 239 | 257 | 270 | 291 | 312 | 336 | 321 | 347 | 374 | 402 |
| Производительность по теплу, кВт | 123 | 132 | 142 | 153 | 160 | 172 | 185 | 199 | 190 | 206 | 222 | 238 |
| Давление сухого насыщенного пара, МПа | 0,6 | |||||||||||
| Температура пара, °С | 158,8 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 6000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура воздуха на выходе из калорифера, °С | 82 | 76 | 71 | 65 | 95 | 89 | 84 | 78 | 94 | 88 | 81 | 75 |
| Аэродинамическое сопротивление, Па | 59 | 62 | 65 | 68 | 104 | 109 | 113 | 119 | 173 | 181 | 190 | 199 |
| Расход пара калорифером, кг/ч | 228 | 246 | 263 | 281 | 200 | 219 | 237 | 257 | 216 | 238 | 261 | 284 |
| Производительность по теплу, кВт | 132 | 142 | 152 | 163 | 116 | 127 | 137 | 149 | 125 | 138 | 151 | 164 |
| Давление сухого насыщенного пара, МПа | 0,8 | |||||||||||
| Температура пара, °С | 170,4 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 6000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура воздуха на выходе из калорифера, °С | 89 | 83 | 78 | 72 | 101 | 96 | 90 | 84 | 99 | 93 | 87 | 81 |
| Аэродинамическое сопротивление, Па | 57 | 60 | 63 | 67 | 102 | 107 | 112 | 117 | 171 | 179 | 187 | 196 |
| Расход пара калорифером, кг/ч | 246 | 264 | 281 | 300 | 221 | 239 | 259 | 279 | 242 | 264 | 286 | 309 |
| Производительность по теплу, кВт | 140 | 150 | 160 | 171 | 125 | 136 | 147 | 159 | 137 | 150 | 163 | 176 |
| Давление сухого насыщенного пара, МПа | 1,0 | |||||||||||
| Температура пара, °С | 179,9 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 6000 | 8000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура воздуха на выходе из калорифера, °С | 94 | 89 | 84 | 78 | 105 | 101 | 95 | 89 | 104 | 97 | 91 | 85 |
| Аэродинамическое сопротивление, Па | 57 | 59 | 62 | 65 | 101 | 105 | 110 | 115 | 169 | 177 | 185 | 193 |
| Расход пара калорифером, кг/ч | 262 | 279 | 296 | 316 | 240 | 257 | 277 | 298 | 261 | 286 | 309 | 332 |
| Производительность по теплу, кВт | 147 | 156 | 166 | 177 | 134 | 144 | 155 | 167 | 146 | 160 | 173 | 186 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

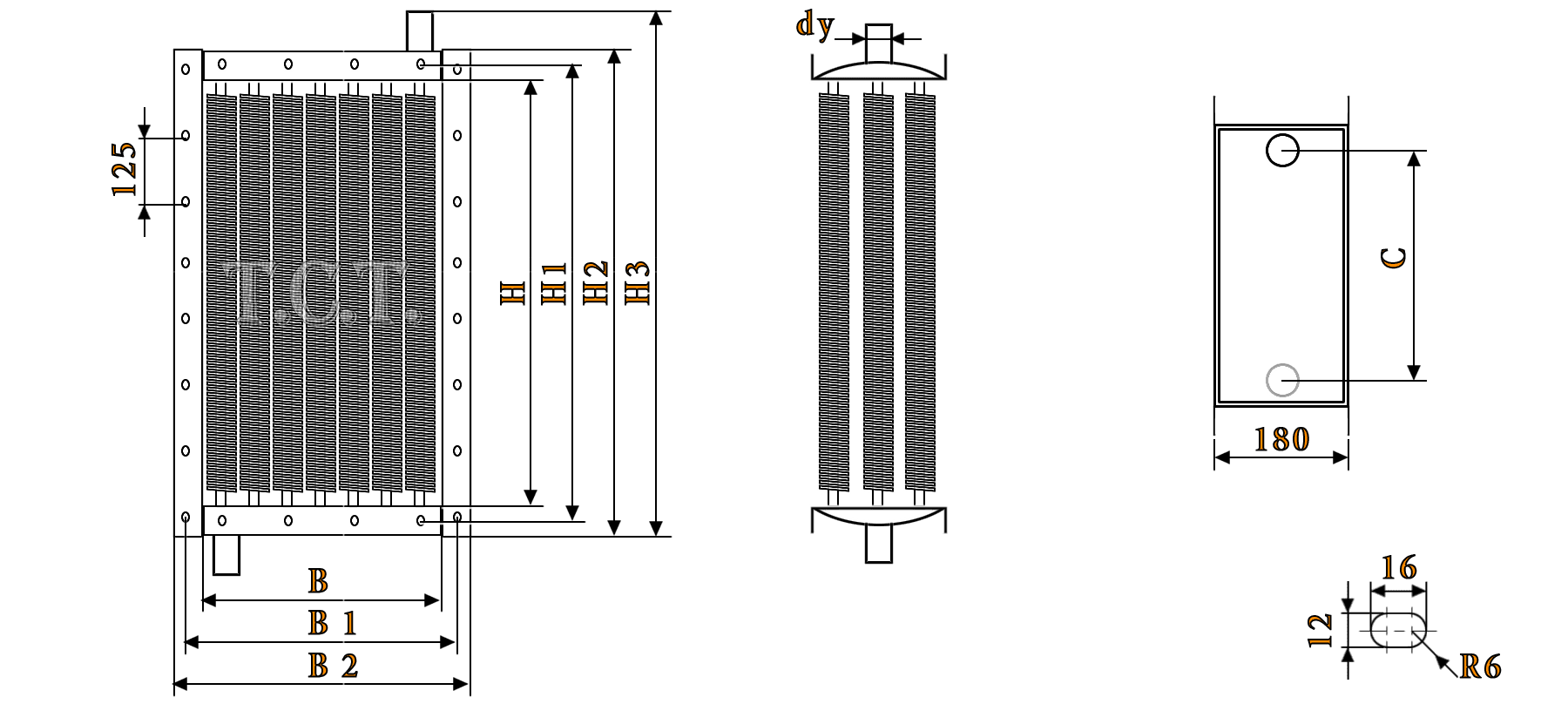

Габаритные размеры калорифера КП 308
| Габаритные и присоединительные размеры калорифера КП 308 парового, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 780 | 828 | 852 | 917 | 500 | 548 | 572 | 402 | 50 |
Оплата и доставка КП 308
Заказать калорифер КП 308 на нашем предприятии можно следующими способами:
- • позвонив по телефону: +7 (904) 968-14-88
- • заполнив форму заявки на нашем сайте
- • отправив письмо на электронную почту: zao_tst@mail.ru
Способы оплаты калорифера КП 308:
- • на основании счета с частичной или полной оплатой
- • на основании договора с частичной или полной постоплатой
Первичная документация:
- • универсальный передаточный документ УПД
- • обмен документами через ЭДО
| Банковские реквизиты ООО «Т.С.Т.» | |||
|---|---|---|---|
| ИНН | КПП | 5404002676 | 421401001 |
| БИК | 044525411 | 043207612 | |
| Расчетный счет | 407 028 105 1307 00 000 31 | 407 028 100 2621 01 023 57 | |
| Банк | Филиал «Центральный» Банка ВТБ ПАО г. Москва | Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово | |
| Корреспондентский счет | 301 018 101 4525 00 004 11 | 301 018 102 0000 00 006 12 | |
Доставка калорифера КП 308:
- • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
- • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
- • поставка автотранспортом нашего предприятия
| Регион | Населенный пункт | Компания | Отрасль промышленности |
|---|---|---|---|
| Алтайский край | г. Барнаул | ООО ТК «Дружба» | Логистика и транспорт |
| Архангельская область | г. Архангельск | ООО «Партнер» | Лесопромышленный комплекс |
| Кемеровская область | г. Кемерово | ООО «Сантехресурс-М» | Промышленное снабжение |
| Кемеровская область | г. Новокузнецк | ОАО «Кузнецкие ферросплавы» | Металлургия |
| Новосибирская область | г. Новосибирск | ООО «СибПромКомплект» | Металлообработка |
Данные для транспортировки. Внешние габаритные размеры: 0.572 м х 0.982 м х 0.180 м; объем: 0.101 м3; вес калорифера КП 308: 56 кг.
