Калорифер КП 408

Воздухонагреватель КП 408

Калорифер КП 408

Характеристики: 4000 м3/ч;

116 кВт

31 646 руб. с НДС

Калорифер КП 408 02 УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Технические характеристики калорифера КП 408 парового

Производительность по воздуху, м3/час4000
Тепловая мощность калорифера, кВт116
Площадь поверхности теплообмена, м219.5
Площадь фронтального сечения, м20.581
Емкость воздухонагревателя, м30.015
Количество рядов теплообменника4
Количество теплообменных трубок42
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг68
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па404
Расход теплоносителя min, кг/час159
Расход теплоносителя max, кг/час369
Коэффициент теплопередачи min, Вт/(м2•°С)45.4
Коэффициент теплопередачи max, Вт/(м2•°С)96.7

Таблица расчета и подбора парового калорифера КП 408

Ниже представлены расчетные данные парового калорифера КП 408 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 53 48 44 39 43 37 32 26 36 30 24 18
Аэродинамическое сопротивление, Па 86 90 94 99 187 197 208 220 326 344 363 384
Расход пара калорифером, кг/ч 159 176 192 210 210 232 254 278 253 279 306 333
Производительность по теплу, кВт 100 111 121 132 132 146 159 174 159 175 192 209
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 66 61 57 52 54 49 43 37 46 40 34 28
Аэродинамическое сопротивление, Па 82 86 90 95 181 190 200 211 315 332 351 371
Расход пара калорифером, кг/ч 189 207 223 241 250 271 295 320 301 328 356 384
Производительность по теплу, кВт 116 126 136 148 153 166 181 196 184 201 218 235
Давление сухого насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 81 77 72 67 67 62 56 50 58 52 46 39
Аэродинамическое сопротивление, Па 79 82 86 90 173 182 192 202 304 320 337 357
Расход пара калорифером, кг/ч 224 241 259 278 297 319 344 370 357 385 414 446
Производительность по теплу, кВт 133 143 154 165 176 189 204 219 212 228 245 264
Давление сухого насыщенного пара, МПа 0,6
Температура пара, °С 158,8
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 91 87 82 77 102 97 92 87 100 95 89 83
Аэродинамическое сопротивление, Па 76 79 83 87 135 141 147 154 226 235 246 257
Расход пара калорифером, кг/ч 248 265 284 303 219 239 260 282 241 264 289 315
Производительность по теплу, кВт 144 153 164 176 127 139 151 163 139 153 168 183
Давление сухого насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 99 94 90 85 109 104 99 94 106 101 95 89
Аэродинамическое сопротивление, Па 74 78 81 85 133 138 144 151 222 231 242 253
Расход пара калорифером, кг/ч 266 285 303 323 241 262 283 305 268 291 318 344
Производительность по теплу, кВт 151 162 172 183 137 149 161 174 152 166 181 196
Давление сухого насыщенного пара, МПа 1,0
Температура пара, °С 179,9
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 106 101 96 91 114 109 104 99 111 106 100 94
Аэродинамическое сопротивление, Па 73 76 80 84 131 137 142 149 219 228 238 249
Расход пара калорифером, кг/ч 281 300 320 340 262 283 305 327 291 315 341 369
Производительность по теплу, кВт 157 168 179 190 146 158 170 183 163 176 191 206

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

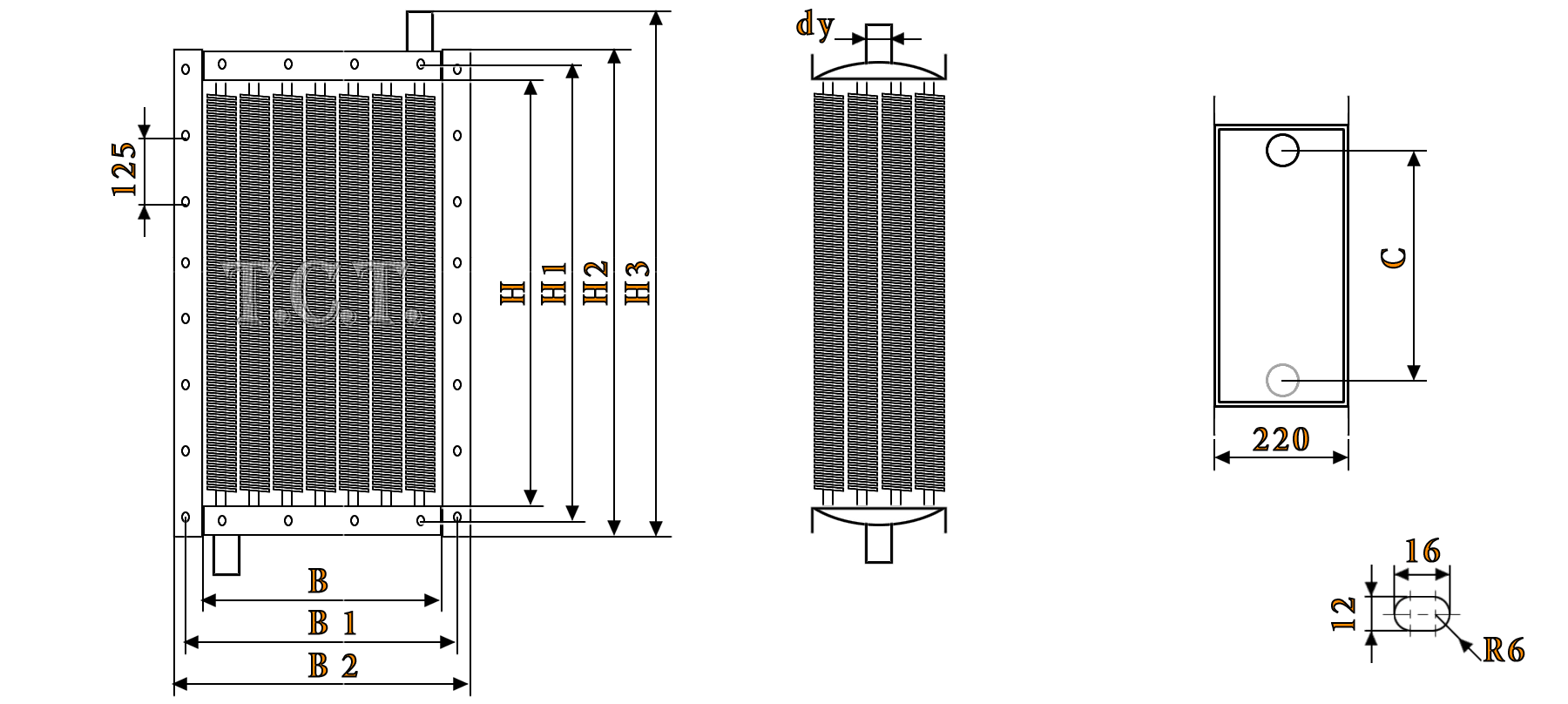

Габаритные размеры калорифера КП 408

Калорифер КП 408 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КП 408 парового, мм
HH 1H 2H 3BB 1B 2Cdy
78082885291750054857240250
